多流向汇流导流管结构设计

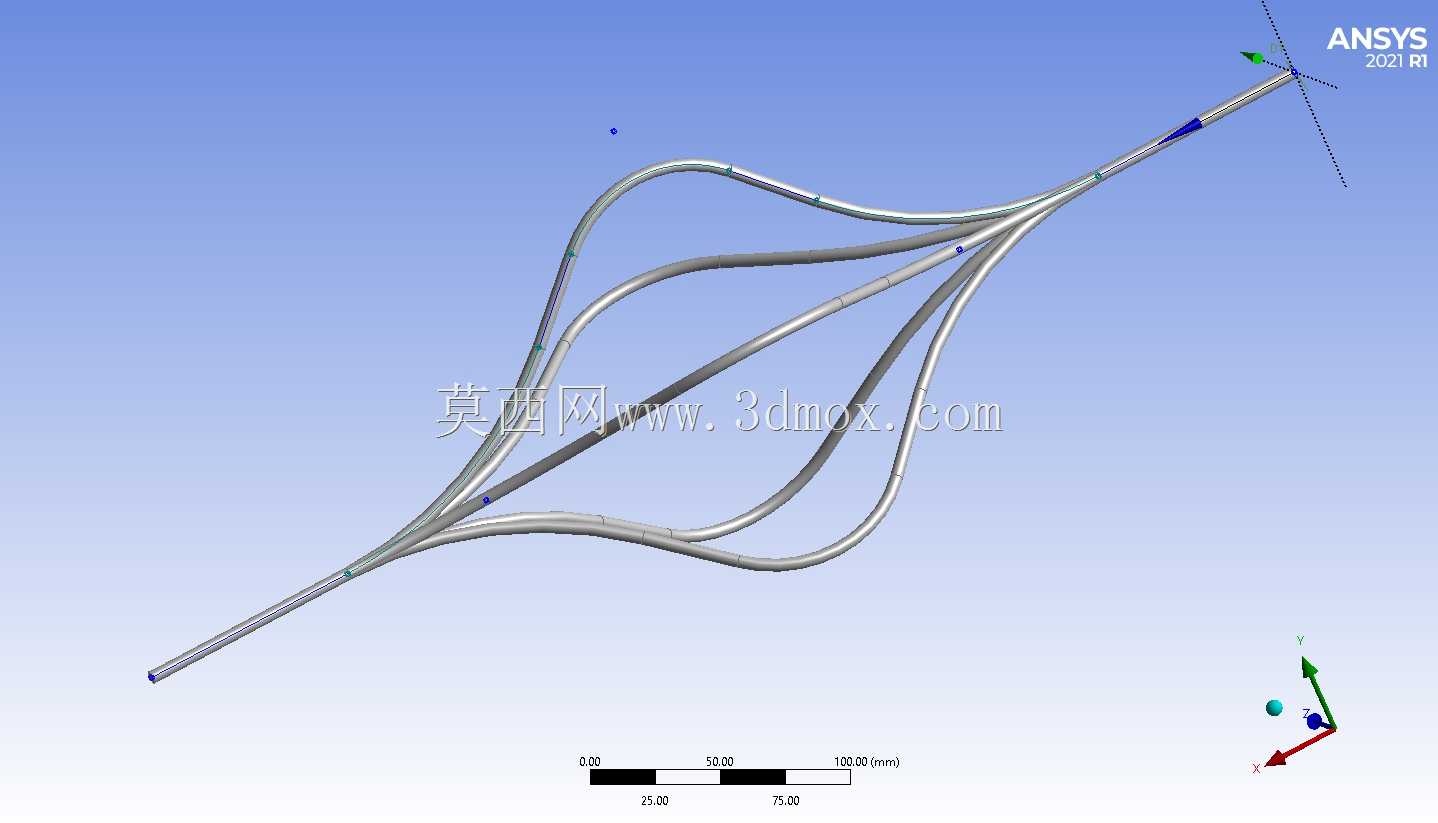

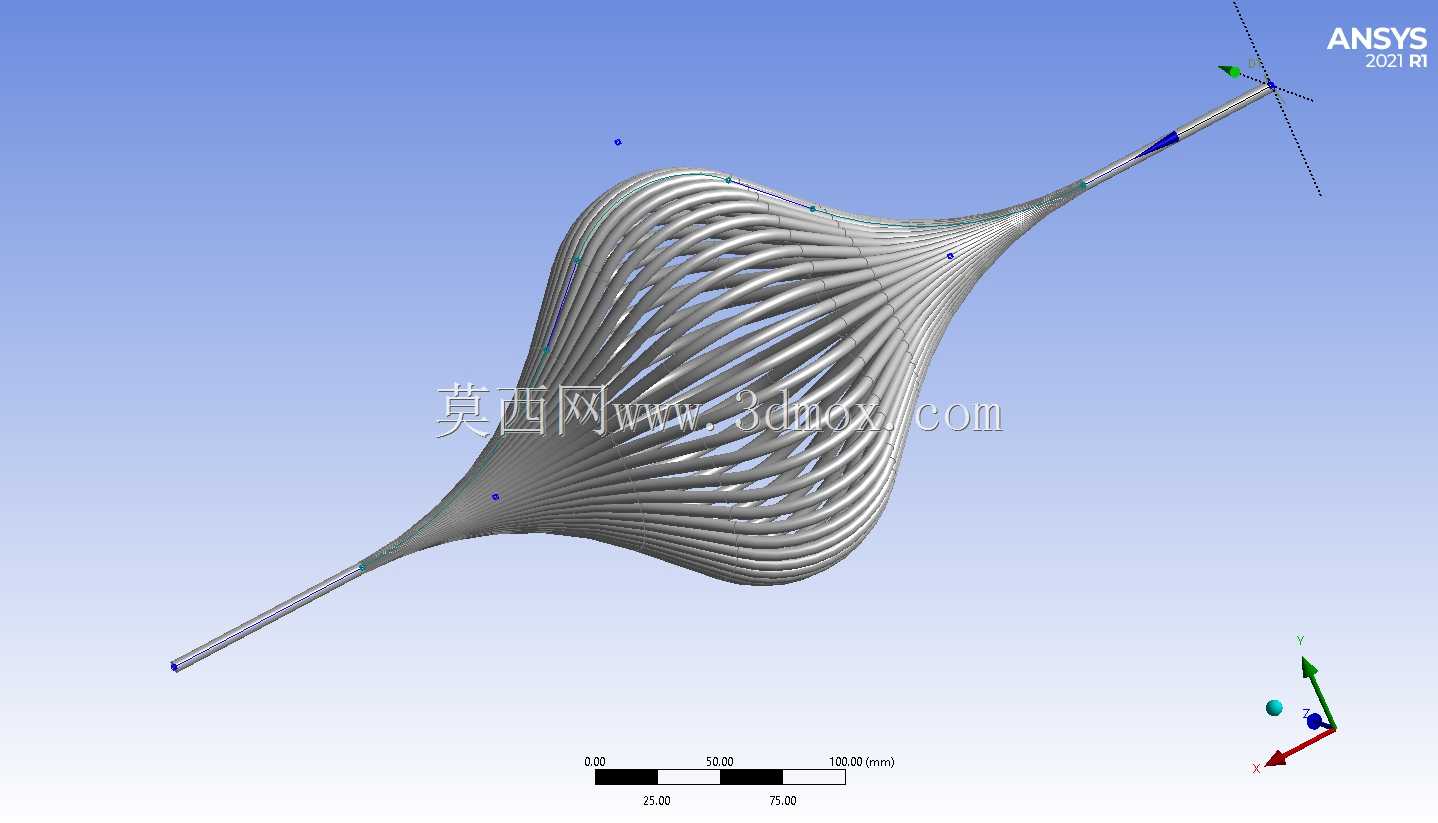

　　在流体试验台架、化工小试管路系统、高校流体力学教学演示装置这类需要对单股来流进行多路径分流再混合的场景中，这类多流道导流结构是非常实用的管路组件。不同于常规的三通、五通类标准分流接头，该结构将单股入口来流拆分为十数股独立的弯曲流道，所有流道在入口端收拢为统一的接口段，在中段沿径向均匀膨出形成纺锤形的流道排布区，最终在出口端再次收拢为单一直管接口，让分流后的多股流体在出口段完成充分的动量交换与混合。

　　从实际使用的角度出发，这类结构主要解决的是常规静态混合器占用管路长度大、分流股数固定难以调整的问题。在做流体组分掺混试验时，不同流道的长度、弯曲曲率存在细微差异，流体经过各流道后会产生不同的流速差与流向角，在出口汇流段碰撞混合，不需要额外加装扰流元件就能实现较好的混合均匀度，尤其适合对压损要求不高、但需要在短管路距离内完成多股流体对冲混合的工况。在流体力学教学场景中，该结构可以直观展示分流、汇流过程中的流线变化，配合流场仿真软件可以清晰呈现不同流道内的流速分布、压力损失特性，帮助学习者理解复杂流道内的流体运动规律。

　　设计这类结构时，首先要确定入口与出口的接口通径，两端的直管段需要预留足够的安装长度，满足卡套接头、法兰或者焊接连接的装配边界要求，避免流道膨出段和相邻管路的管夹、支撑件产生干涉。中段的流道排布需要保证每一条流道的曲率平滑过渡，不能出现锐角折角，防止流体在折角处产生过大的局部压损，甚至形成滞流区引发颗粒沉积——如果输送的是含微小固体颗粒的流体，流道内壁的圆角处理还要进一步加大，降低颗粒挂壁堵塞的风险。流道的数量、相邻流道的间距可以根据实际的混合需求调整，当需要更强的湍流混合效果时，可以适当增加流道数量、调整各流道的出口角度，让各股流体在汇流段的对冲角度更大；如果需要控制整体压损在合理范围，则可以适当减少流道数量、增大单流道的通径，降低流体在流道内的沿程阻力。

　　从安装边界来看，该结构的最大外轮廓位于中段的膨出区域，做管路布局时需要在该区域预留足够的径向安装空间，不能紧贴墙面或者其他设备布置，同时要注意两端直管段的同轴度，安装时避免强行对口导致流道连接处产生附加应力。如果用于有压力波动的管路系统，还需要在结构两端的直管段加装管路支撑，避免流体脉动引发结构振动，长期振动导致流道根部产生疲劳裂纹。另外，这类结构的流道间隙较小，不适合输送含大直径固体颗粒、高粘度易结垢的流体，防止流道堵塞后难以清理；如果用于洁净流体工况，也可以根据输送介质的腐蚀性选择对应的加工材质，比如普通输水工况用304不锈钢即可，有腐蚀性介质的场景可以选用316L或者工程塑料材质加工。

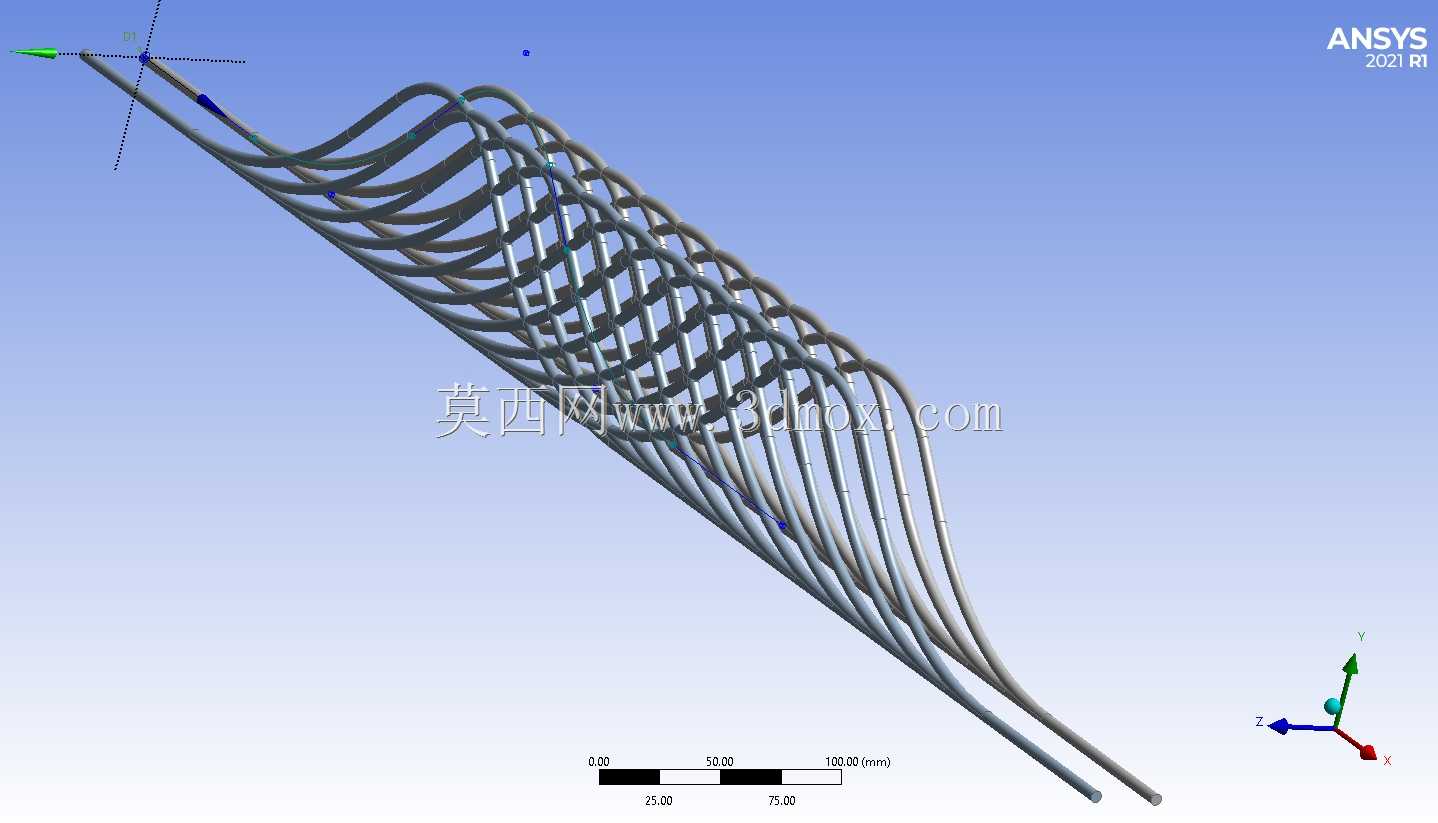

　　在建模过程中，需要重点保证每一条流道的中心线曲率连续，采用扫掠特征生成流道实体时，要确保截面沿中心线的扭转角度一致，避免出现流道截面变形导致通径变化的问题。所有流道和两端直管的连接处要做倒圆角处理，减少应力集中的同时，也能降低流体流经连接处的局部阻力。完成建模后可以通过流场仿真验证不同入口流速下的压损、混合均匀度，根据仿真结果微调流道的曲率和出口角度，让结构的实际使用性能匹配设计需求。
