内置轴向扭曲导流结构的管道构件

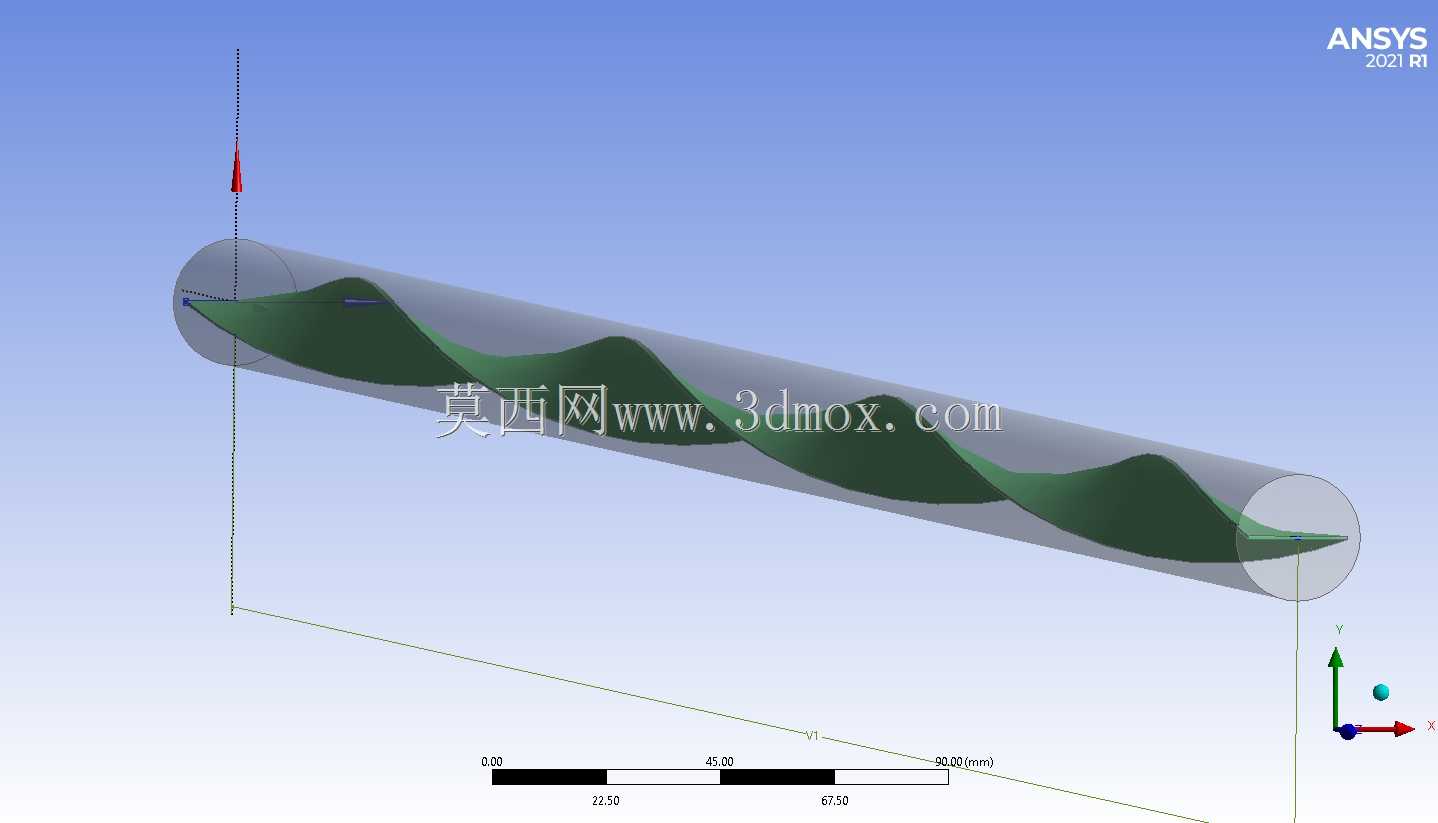

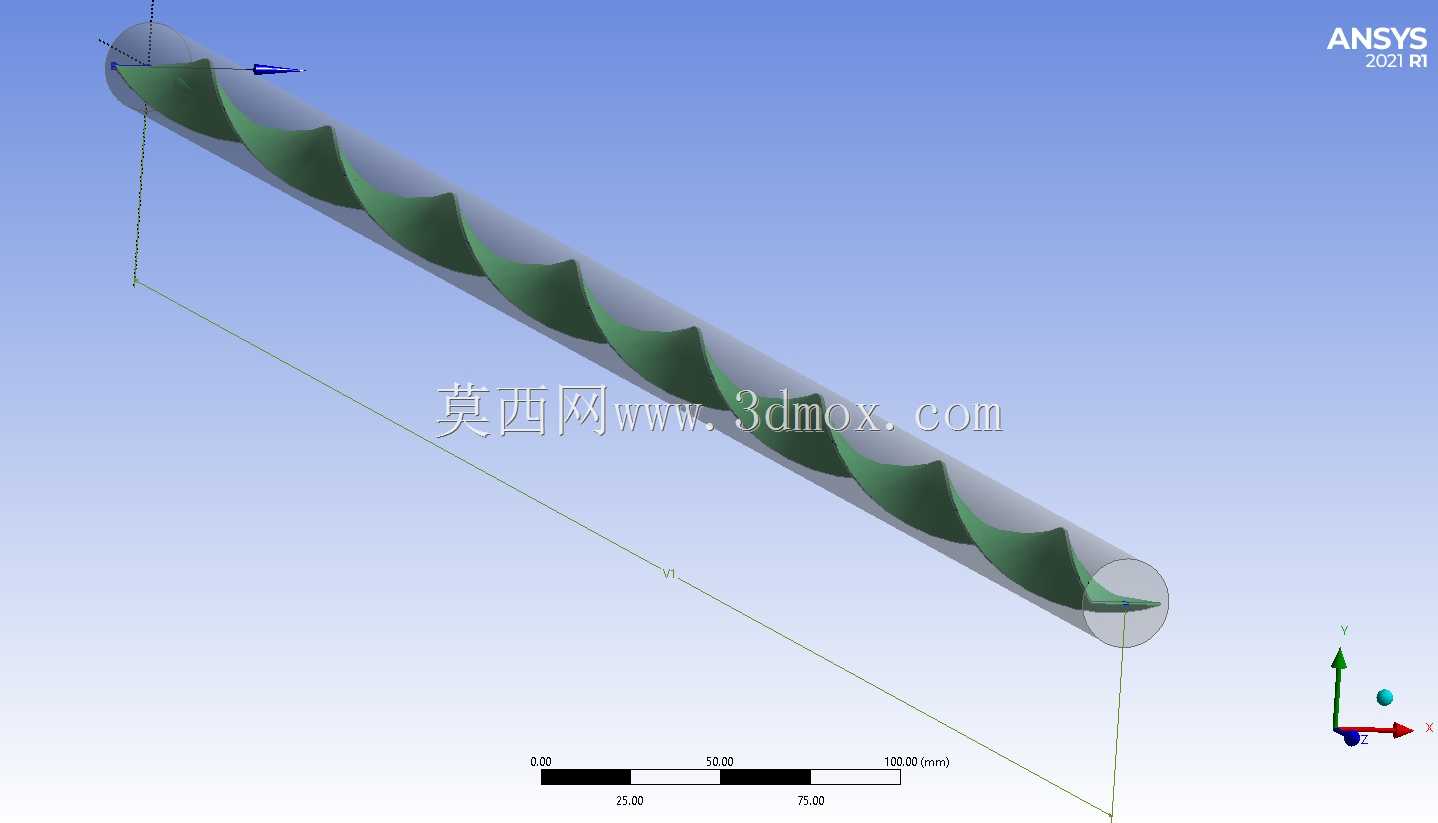

　　这类内置扭曲导流结构的管道构件，多应用在流体输送系统的局部管段，常见于化工流体混合、暖通管路扰流、换热系统前置扰流段等场景，核心作用是打破管道内流体的层流边界层，让管内不同径向位置的流体产生径向掺混，避免单一轴向流动下管壁附近流体滞止、中心区域流速过高的问题，在换热场景下能有效提升管壁与流体的换热效率，在多相流输送场景下可减少固相颗粒在管底沉积的概率，在静态混合场景下能让两种或多种汇入的流体在短管段内完成初步均匀混合，省去额外加装混合元件的空间与成本。从结构设计逻辑来看，该构件的核心扭曲段采用沿管道中心轴连续螺旋扭转的叶片结构，叶片外缘与管道内壁完全贴合，不存在径向间隙，避免流体从叶片与管壁的缝隙处短路流过，削弱扰流效果；

　　叶片的扭转角度沿轴向连续渐变，不会出现截面突变，能最大程度降低流体经过时的局部压损，避免过大的阻力消耗输送系统的泵功。建模过程中采用扫掠结合扭转特征的构建逻辑，先绘制管道的外圆柱轮廓与内流道截面，再绘制单个叶片的截面轮廓，以管道中心轴线为扫掠路径，沿路径施加连续的扭转角度约束，一次性生成连续的扭曲叶片结构，后续再对叶片与管壁的结合处做微小圆角过渡，减少应力集中点，避免长期受流体冲刷出现边角磨损。从安装边界来看，该构件的两端为标准圆柱管接口，可直接对接同公称直径的标准管路，不需要额外定制变径接头，整体长度根据扭曲叶片的导程确定，单段构件内包含完整的两个螺旋导程，足以让流体经过后形成稳定的旋流状态，外径尺寸与同规格常规管道保持一致，

　　安装时不需要额外预留更大的径向操作空间，可直接替换原有管路的等径直管段，不需要对周边管路布局做调整。实际应用中需要根据输送流体的粘度、流速调整叶片的扭转角度，高粘度流体输送场景下可适当减小扭转角，降低压损，低粘度、需要强混合效果的场景下可适当增大扭转角，提升掺混效率，叶片的厚度根据管道承压等级确定，高压输送场景下适当增加叶片厚度，避免长期受流体冲击出现叶片变形，同时扭曲叶片的前缘做圆滑过渡处理，减少流体对叶片前缘的冲蚀，延长构件的使用寿命。
