带肋L型支撑连接座基础建模练习构件

　　在机床加工实训、小型工装夹具搭建以及自动化输送线的辅助定位场景中，这类带加强肋的L型支撑连接座是出镜率极高的基础结构件，很多刚接触三维建模的工程人员，都会把这类构件作为特征建模的入门练习载体，因为它几乎涵盖了机械结构件最常用的几类建模特征，也能直观体现结构设计中强度与轻量化的平衡思路。从实际应用场景来看，这类构件常被用在小型设备的机架边角位置，承担两个垂直方向的零部件连接定位功能，比如在小型皮带输送机的侧挡板安装位、台式钻床的工件定位靠模、教学用实训台的模块固定座上，都能看到同结构原理的零件，它不需要承担大吨位的重载载荷，更多是提供稳定的安装基准，同时抵消设备运行过程中产生的侧向倾覆力矩。

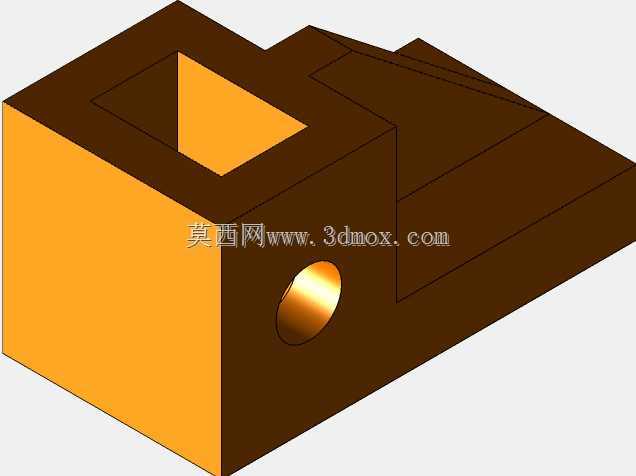

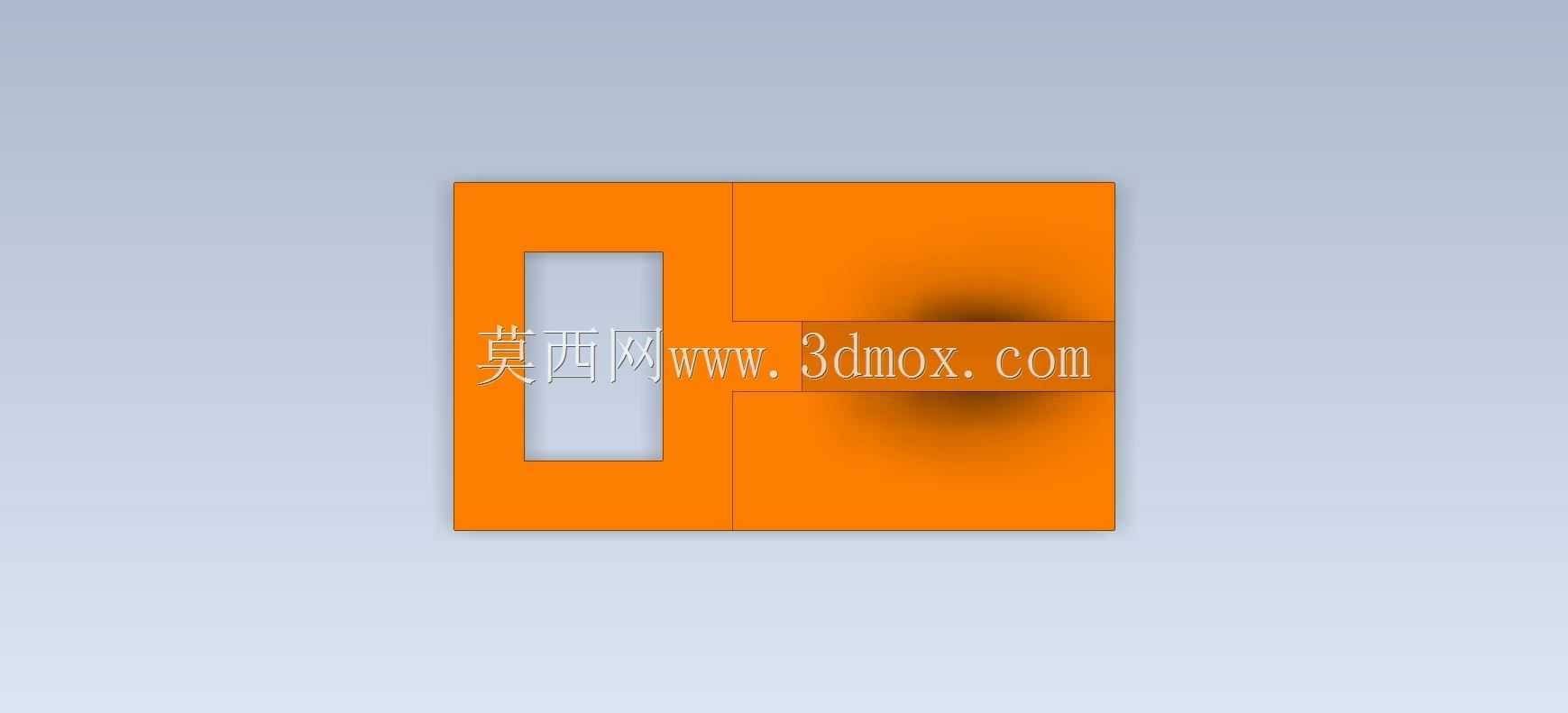

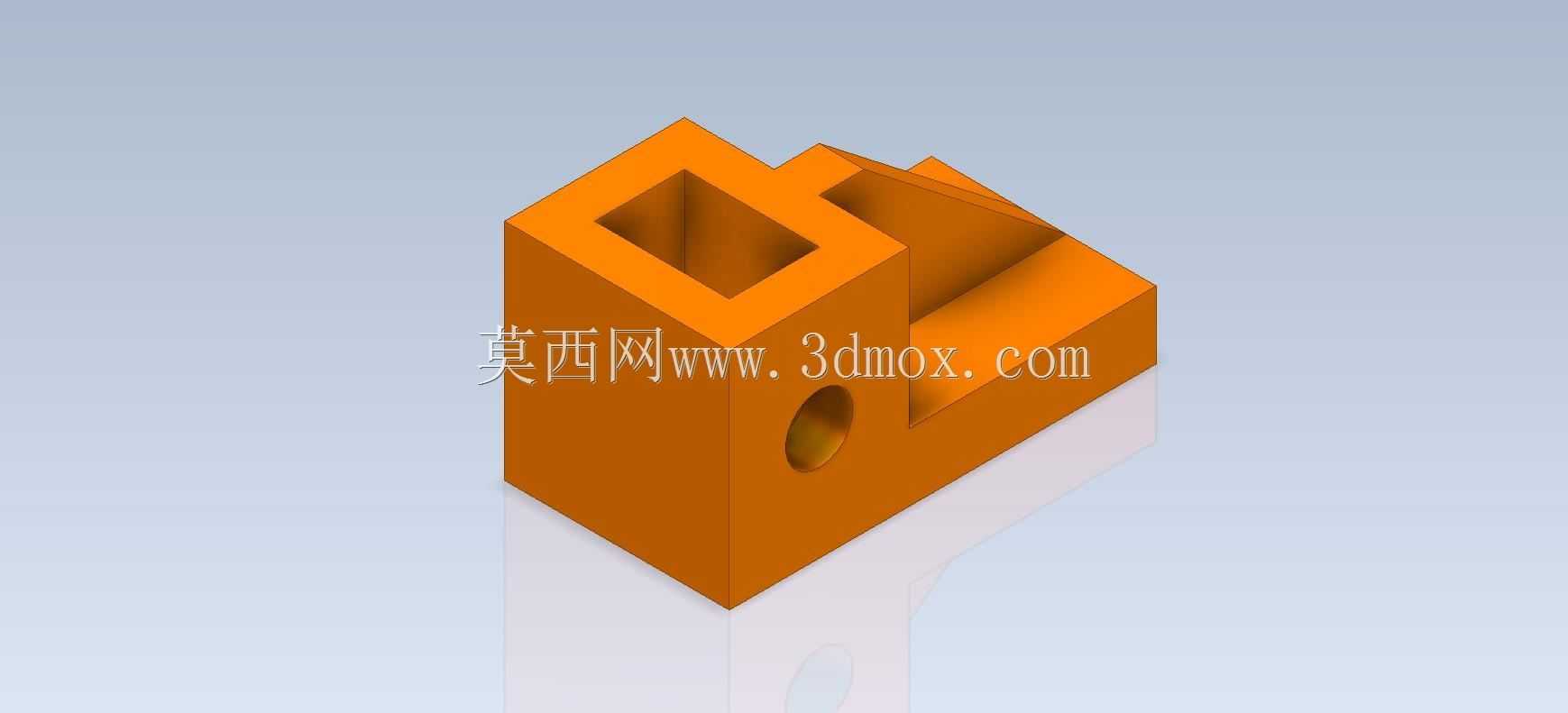

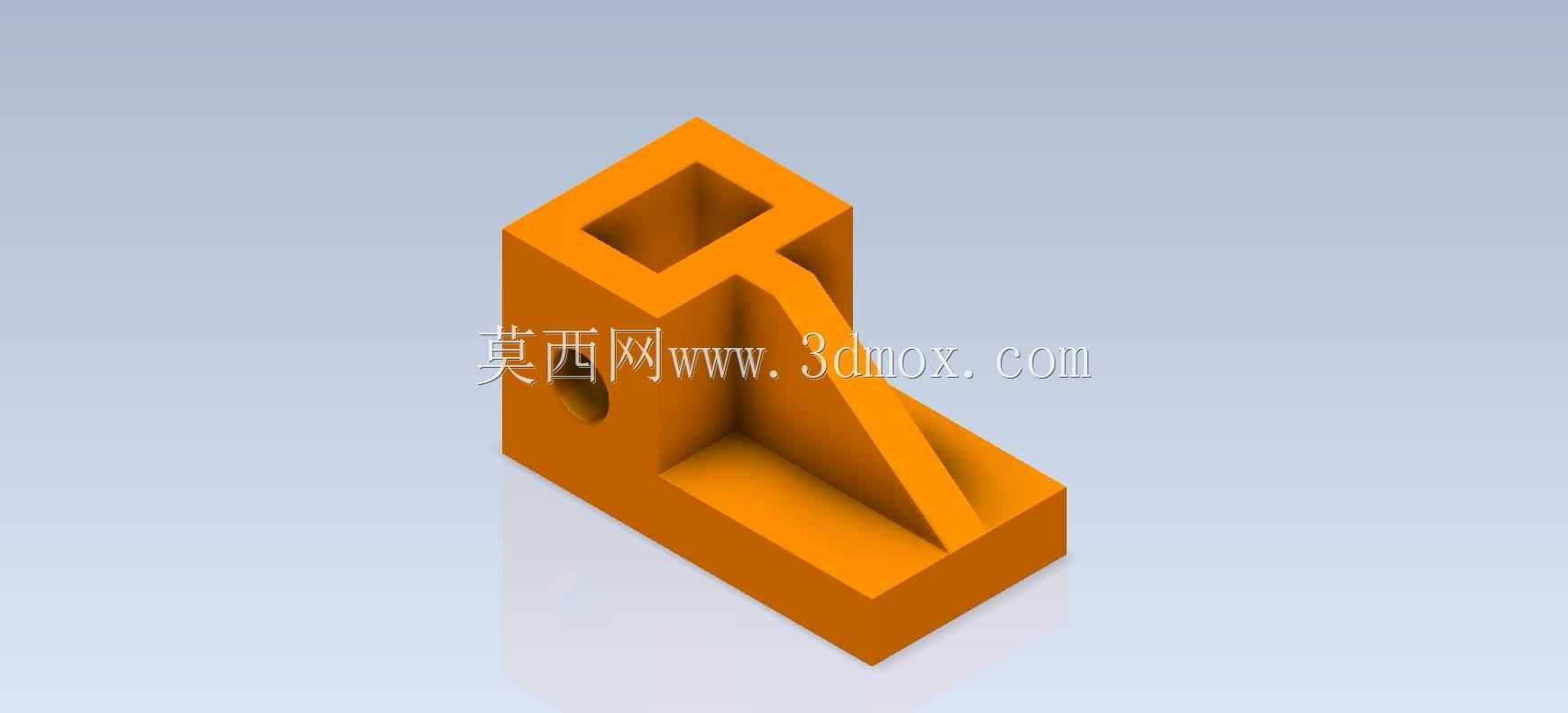

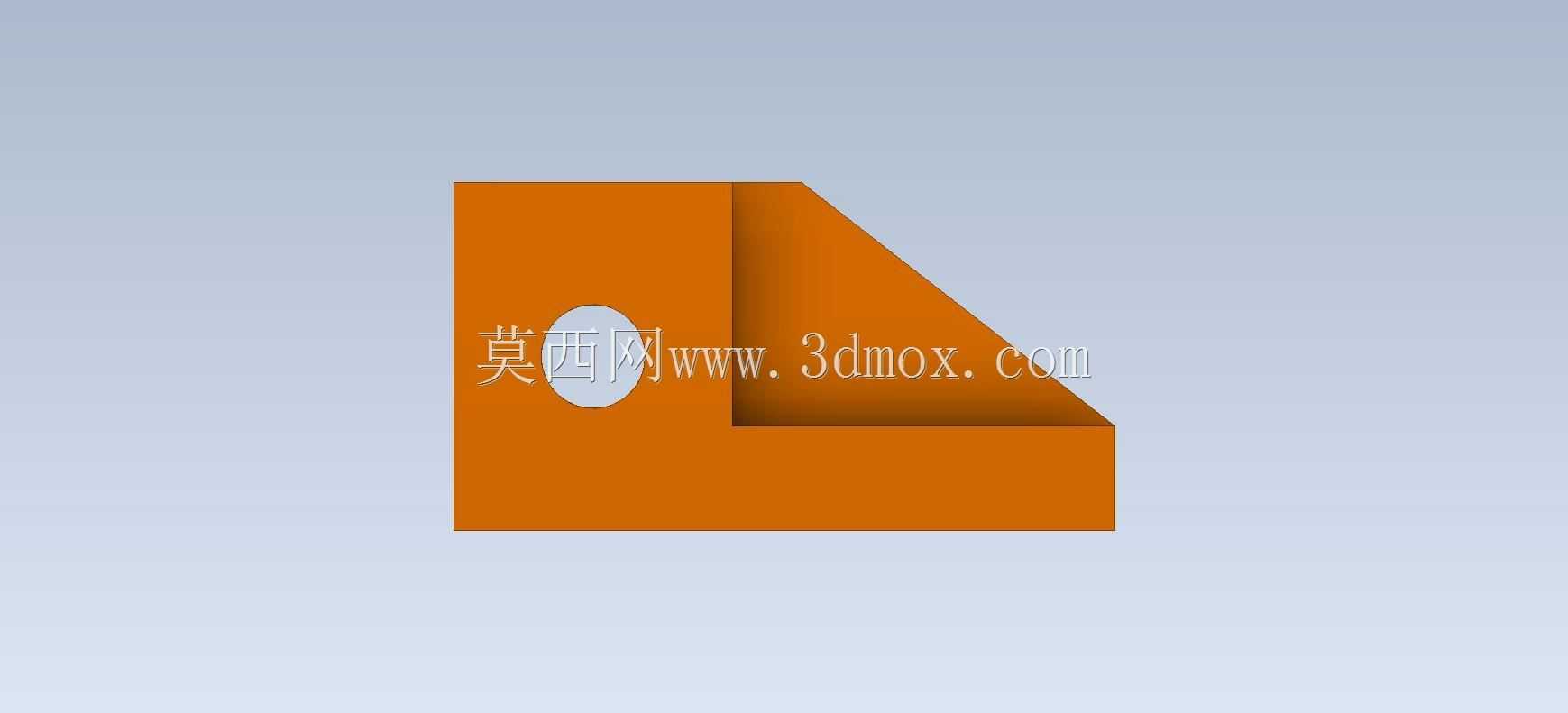

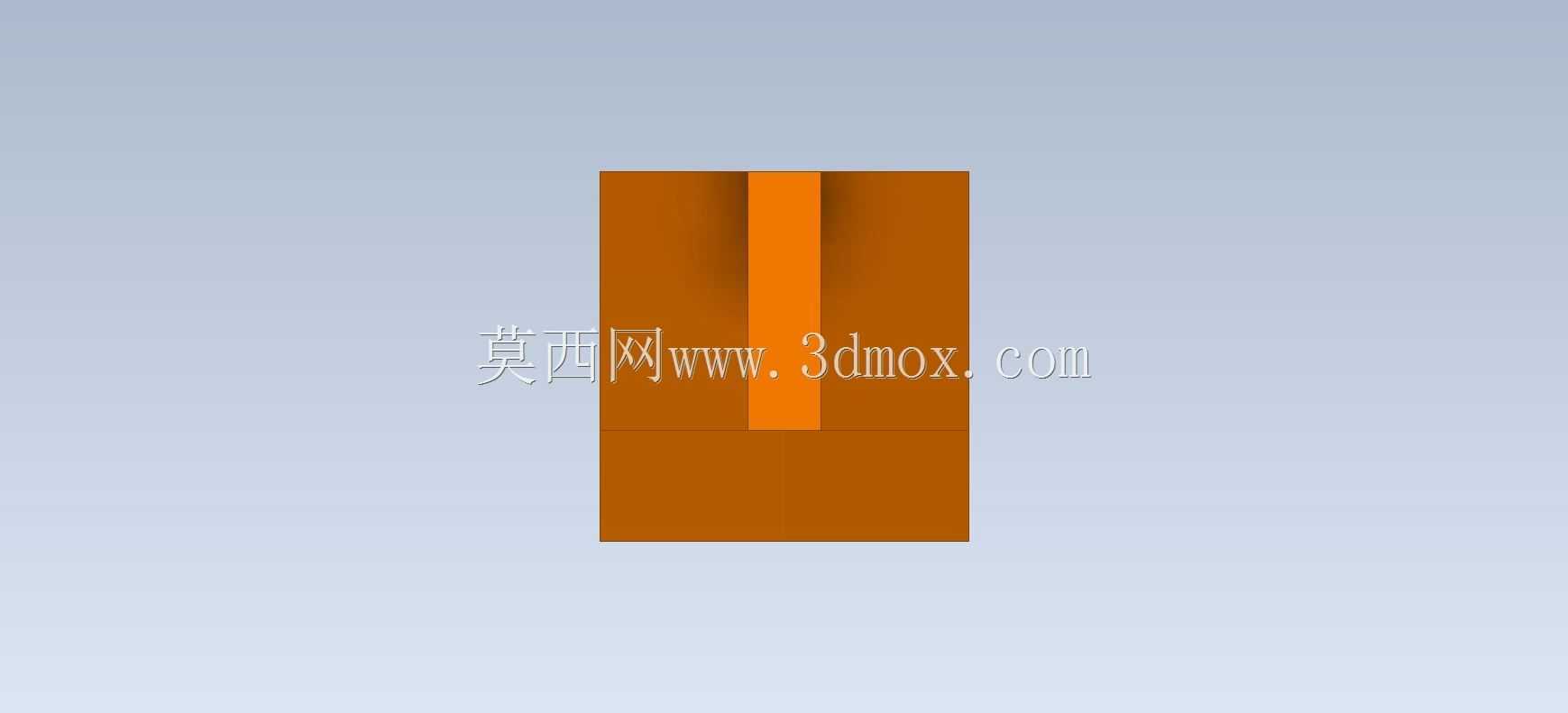

　　从结构功能特性来看，这个构件的主体是垂直相交的两个安装基面，底部的水平基面用来和设备机架的平台面贴合，通常会在这个基面上加工沉头孔或者通孔，用来穿装螺栓完成自身固定；垂直方向的立板用来连接需要固定的功能件，比如传感器安装支架、小型导轨的定位挡块、管线的固定卡扣等。立板和水平基面之间的三角形加强肋是整个结构的核心设计点，很多新手在做这类练习的时候容易忽略肋板的作用，实际上如果没有这个斜向的肋板，当立板受到垂直于板面的侧向力时，立板和水平板的直角交接位置会产生极大的应力集中，反复受力后很容易出现焊缝开裂或者整体弯折的问题，加了肋板之后，力的传递路径被分散，一部分侧向力会通过肋板直接传导到水平安装基面上，大幅降低直角交接位置的应力峰值，同时不需要把整个立板和水平板的厚度做的太大，能有效控制零件的整体重量和材料成本。立板上方的方形通孔是功能安装位，通常用来穿装方形的调节杆或者嵌装方形的螺母滑块，方便与之连接的零部件做上下位置的微调，立板侧面的横向通孔是销轴安装位，用来穿装圆柱销实现铰接功能，或者穿装锁紧螺栓完成相邻零件的位置锁定。

　　从设计思路的角度来说，做这类基础构件的建模练习，不能只停留在把外形画出来的层面，要结合实际加工的逻辑去梳理特征顺序。首先要确定两个安装基面的平面度要求，因为这两个面是和其他零件贴合的基准，如果建模的时候没有考虑后续的加工余量，实际生产出来的零件很容易出现安装翘曲的问题；其次是加强肋的厚度和拔模角度，如果是采用注塑工艺生产的塑料件，肋板的厚度不能超过主体壁厚的0.7倍，否则注塑冷却的时候容易在表面产生缩痕，如果是采用钣金折弯或者铣削加工的金属件，肋板和主体的交接位置要做圆角过渡，避免应力集中。另外那个方形通孔的位置设计也有讲究，它不能太靠近立板的边缘，否则孔边到立板侧壁的壁厚太薄，受力的时候容易出现崩裂，也不能太靠近肋板的交接位置，否则安装螺栓或者调节杆的时候会和肋板产生干涉，没有足够的操作空间。侧面的横向通孔要和方形通孔保持足够的安全距离，避免两个孔贯通之后影响结构强度，同时孔的轴线要和水平基面保持平行，否则穿装销轴或者螺栓的时候会出现别劲的问题，影响装配精度。

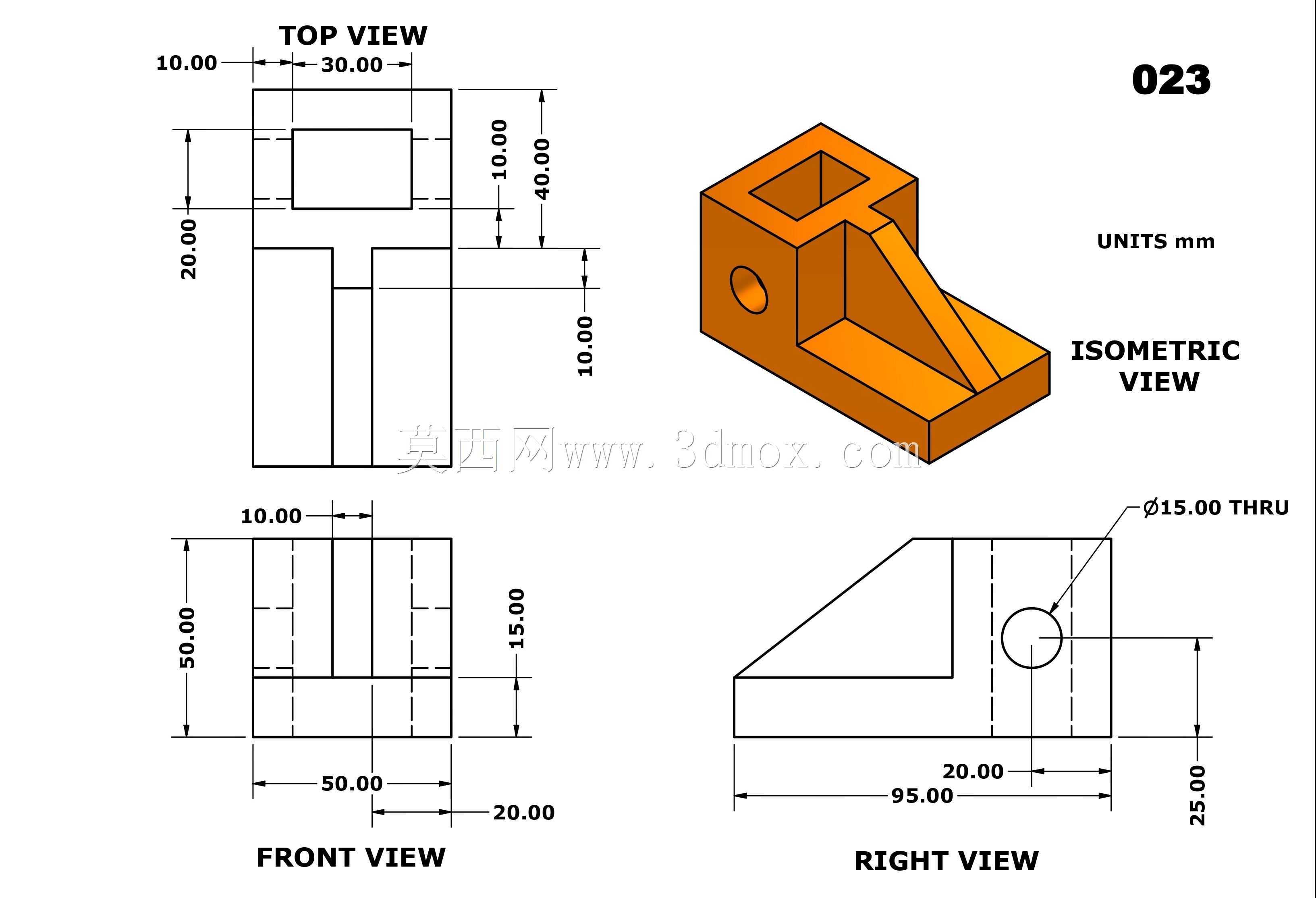

　　从安装边界的尺寸逻辑来看，这类小型支撑座的整体轮廓尺寸通常不会太大，水平方向的长度一般控制在80mm到120mm之间，垂直方向的高度和水平长度接近，整体宽度在40mm到60mm之间，这样的尺寸范围既能保证足够的安装接触面积，又不会占用太多的设备安装空间。底部水平板的厚度一般在8mm到12mm，保证和机架贴合的时候不会因为螺栓锁紧力产生变形，立板的厚度比水平板略薄2mm到3mm，因为立板主要承受侧向力，不需要太大的压紧接触面，加强肋的厚度一般取立板厚度的0.6到0.8倍，从立板的中上部一直延伸到水平板的端部位置，最大化加强的效果。方形通孔的尺寸通常根据常用的方形调节杆规格来定，一般是15mm到25mm见方，孔的边缘到立板顶端的距离要大于一个壁厚，避免顶端受力开裂，侧面的横向通孔直径一般在8mm到12mm，和常用的圆柱销、锁紧螺栓规格匹配，孔的中心高度要根据实际连接的零件铰接点位置来确定，保证装配之后相邻零件的运动轨迹不会和支撑座本身产生干涉。

　　很多工程人员在刚接触这类基础件设计的时候，容易犯的错误就是一味增加零件壁厚来提升强度，实际上通过合理布置肋板、优化力的传递路径，用更薄的壁厚就能达到相同的强度要求，还能减少材料消耗、降低零件重量，这也是机械结构设计中“好钢用在刀刃上”的核心思路。这类基础练习构件虽然结构简单，但是包含的设计逻辑是所有复杂机械结构的基础，把这类零件的设计要点摸透，后续做复杂的箱体类、支架类零件设计的时候，就能自然而然地考虑到应力分散、安装干涉、加工工艺性这些实际问题，而不是只停留在外观造型的层面。在实际的设备维护和改装场景中，这类支撑座也经常被用来做应急改装的连接件，因为它的两个垂直安装面适配性很强，只要在安装面上根据实际需求加工对应的孔位，就能快速实现不同方向零件的连接固定，不需要专门定制复杂的特殊结构件，能大幅缩短设备改装的周期，降低维护成本。
