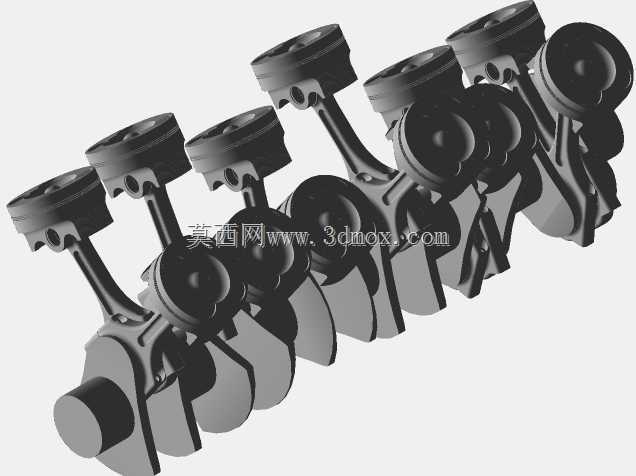

V12发动机连杆活塞缸配套结构件

　　在大排量多缸内燃机的动力传递链路里，连杆作为连接活塞与曲轴的核心受力构件，其结构合理性直接决定整机的运转可靠性与动力输出效率，本次呈现的V12机型配套连杆构件，完全适配V型12缸发动机的排布特性，在结构设计阶段就充分考虑了高转速工况下的交变载荷耐受需求。从实际应用场景来看，这类连杆主要搭载于大排量乘用车辆、高性能赛事动力单元以及部分特种装备的动力系统中，工作过程中需要持续承受活塞往复运动带来的爆发压力冲击，同时还要将活塞的直线往复运动转化为曲轴的旋转运动，整个受力过程包含拉压交变载荷、惯性力带来的弯曲载荷以及高速运转下的振动载荷，对构件的结构强度、形位公差控制都有极高要求。

　　从结构设计思路来看，该连杆采用了传统的分体式大头结构，小头端为整圆设计，用于通过活塞销与活塞组件连接，大头端为剖分结构，配套连杆盖实现与曲轴曲柄销的抱紧安装，杆身采用了工字形截面设计，这种截面形式可以在保证整体结构刚度的前提下尽可能降低构件自身重量，减少高速往复运动产生的惯性力，降低曲轴端的载荷负担。在细节结构处理上，小头端设计有贯通的润滑油孔，可将曲轴端供给的压力机油引导至活塞销配合面，形成稳定的润滑油膜，避免干摩擦导致的配合面烧蚀；大头端的结合面采用了高精度的定位结构，保证连杆盖与杆身装配后的同轴度，避免运转过程中出现错位导致的轴瓦偏磨。

　　从安装边界与尺寸适配角度来看，该连杆的中心距参数完全匹配对应V12机型的冲程设计要求，小头端内孔尺寸适配对应规格的活塞销，大头端内孔尺寸与曲轴曲柄销直径形成间隙配合，装配时需要严格按照工艺要求控制连杆螺栓的拧紧力矩，保证大头端的圆度误差在允许范围内，避免轴瓦装配后出现变形导致的润滑失效。杆身的外形轮廓做了圆弧过渡处理，避免应力集中问题，所有棱边都做了倒角处理，既可以减少装配过程中的磕碰划伤，也能降低应力集中带来的断裂风险。在实际装机过程中，连杆的重量分组公差需要严格控制，同一台发动机上装配的连杆重量差需要控制在工艺允许的极小范围内，避免不同缸体的往复运动质量差过大导致发动机运转抖动，影响整机的NVH表现。

　　从功能特性层面来说，该构件的结构设计充分考虑了V12发动机的高转速运转需求，杆身的刚度匹配经过反复校核，既不会因为刚度过低导致运转过程中出现杆身弯曲变形，也不会因为刚度过高导致重量过大增加惯性载荷。配合对应的活塞缸组件使用时，能够保证活塞在气缸套内的往复运动轨迹保持直线，避免出现偏缸问题，减少活塞环与缸壁的异常磨损，延长发动机的大修间隔。在实际的维修与装配场景中，这类连杆的结构设计也兼顾了拆装便利性，大头端的剖分结构不需要额外的专用工装即可完成与曲轴的装配，润滑油道的布置也避免了装配过程中出现油道堵塞的问题，只要按照工艺要求完成清洁与力矩拧紧，即可保证长期运转的可靠性。

　　在发动机的整个曲柄连杆机构中，这类连杆属于核心的受力传力部件，其加工精度与结构设计水平直接影响整个动力单元的性能表现，小到配合面的粗糙度参数，大到整体的形位公差控制，都会在长期的高速运转中被放大，最终影响整机的动力输出、燃油消耗以及使用寿命。针对V12机型的V型缸体排布特性，该连杆的大头端宽度尺寸也做了对应的适配，避免相邻缸体的连杆在曲轴轴颈上出现运动干涉，保证曲轴运转过程中各缸连杆的运动轨迹互不干扰，实现12个缸体的有序做功，输出平顺且强劲的动力。
