径向发动机活塞连杆组结构设计

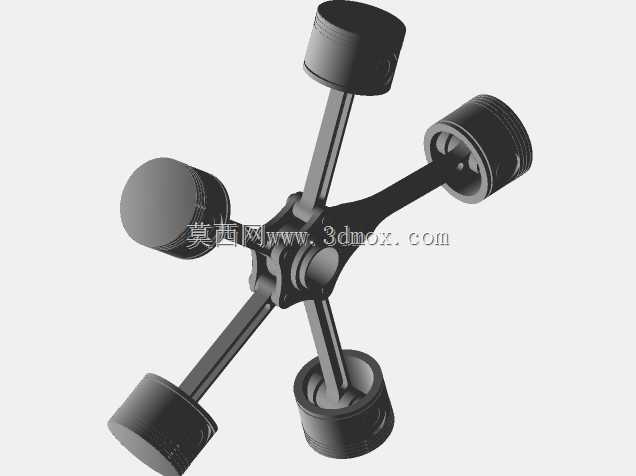

　　在航空活塞动力、小型特种动力装备领域，径向发动机凭借结构紧凑、单位重量功率密度高的特性，始终占据着轻量化动力场景的应用席位，而活塞连杆总成作为这类动力装置中将燃烧做功的直线往复运动转化为曲轴旋转扭矩输出的核心部件，其结构设计合理性直接决定了整机的运行可靠性、动力输出平顺性与维护周期。这套径向排布的活塞连杆组件，采用星形周向均布的布局逻辑，五组活塞连杆单元围绕中心曲柄销呈等角度辐射排布，相较于直列、V型排布的同排量活塞组件，这种布局能够在更小的径向安装空间内集成更多做功单元，大幅缩短整机轴向长度，适配轻型飞机、小型摩托艇、便携动力站这类对安装空间轴向尺寸限制严苛的应用场景。从功能实现逻辑来看，每一组活塞都需要在对应气缸内完成进气、

　　压缩、做功、排气的完整循环，活塞本体的裙部型线采用微椭圆设计，能够抵消热态工况下活塞因受热不均产生的形变，避免冷态间隙过大导致的敲缸、热态间隙过小引发的拉缸故障；活塞环槽的位置与宽度经过匹配设计，兼顾气环的密封性能与油环的刮油效果，减少做功行程的燃气下窜与润滑油上烧问题。连杆作为连接活塞与中心曲柄的传力部件，采用了等强度杆身设计，杆身截面为工字型结构，在保证往复运动惯性力可控的前提下，最大化提升杆身的抗弯、抗扭刚度，避免高转速工况下连杆因交变载荷产生弯曲变形；连杆小头与活塞销的配合采用全浮式设计边界，能够在工作过程中让活塞销在连杆小头衬套与活塞销座孔内同步缓慢转动，使活塞销各部位磨损均匀，延长部件使用寿命；

　　连杆大头则统一铰接在中心曲柄的曲柄销上，这种共用曲柄销的设计是径向发动机区别于其他排布形式内燃机的核心特征，能够大幅简化曲轴结构，减少曲轴的支撑点位，降低整机的重量与加工难度。在安装边界设计上，各活塞的轴线均交汇于曲柄销的中心轴线，安装时需要保证每组连杆的轴向定位间隙一致，避免工作过程中连杆端面产生异常摩擦；活塞销座孔的同轴度、连杆大小头孔的平行度都有严格的形位公差要求，否则会导致活塞在气缸内出现偏磨，快速破坏气缸壁的润滑膜。从实际应用的工况适配角度，这套组件的重量分配经过严格的动平衡匹配，每组活塞连杆单元的往复运动重量差控制在极小范围内，能够有效降低高转速运行时的整机振动，减少支撑轴承的交变载荷冲击。

　　不同于常规直列发动机的连杆独立排布，径向布置的活塞连杆组在做功顺序设计上采用间隔点火的逻辑，相邻气缸的做功行程错开固定角度，让曲轴输出的扭矩更加平顺，减少飞轮所需的转动惯量，进一步降低整机重量。在结构细节处理上，活塞顶部的燃烧室凹坑形状匹配径向发动机的气缸盖燃烧室结构，能够引导进气涡流形成，提升油气混合的均匀度，优化燃烧效率；连杆大头的端面设计有定位止口，保证多组连杆安装在同一曲柄销上时不会出现轴向窜动，同时预留有充足的润滑油道间隙，能够让曲轴内部的压力润滑油顺利到达连杆大头轴承表面，形成稳定的动力润滑膜，避免高载荷工况下出现干摩擦烧瓦问题。对于三维结构设计从业者而言，这类径向排布的活塞连杆组件建模过程中，需要重点关注周向阵列后的连杆运动干涉检查，因为多组连杆共用同一曲柄销，在曲轴转动的全行程内，相邻连杆的杆身、大头侧面都不能出现运动干涉，需要通过运动仿真模拟全行程的位置关系，调整连杆大头的厚度与杆身的倾斜角度，保证各部件在整个运动周期内都保留合理的安全间隙。同时活塞与气缸壁的配合间隙、活塞销与衬套的配合间隙都需要结合材料的热膨胀系数设定，兼顾冷态启动的顺畅性与热态工作的配合精度，这类参数的匹配往往需要结合实际台架试验数据反复迭代，不能仅依靠理论计算确定。
