2mm间距贴片式双排SMD接插件结构

　　在消费电子、工业控制板卡、通信终端设备的PCB板级互连场景中，板对板信号传输的接插件选型直接决定了整机装配的良率与长期运行可靠性，2mm间距贴片双排针是当前中小功率信号传输场景下应用占比极高的一类表面贴装接插件，区别于传统通孔插装的排针结构，这类SMD封装的双排针无需在PCB上设计贯通安装孔，能够适配高密度布板的设计需求，尤其适合双面布板、板厚较薄的便携类电子设备内部连接场景。从实际使用场景来看，这类排针常被用在主控板与功能扩展板的堆叠连接、传感器模组与核心控制板的信号对接、小型化工控模块的外接信号引出等位置，能够同时承载多路数字信号、小功率模拟信号的传输，部分经过镀层优化的型号也可承载小电流的电源通路连接，在智能家电控制板、

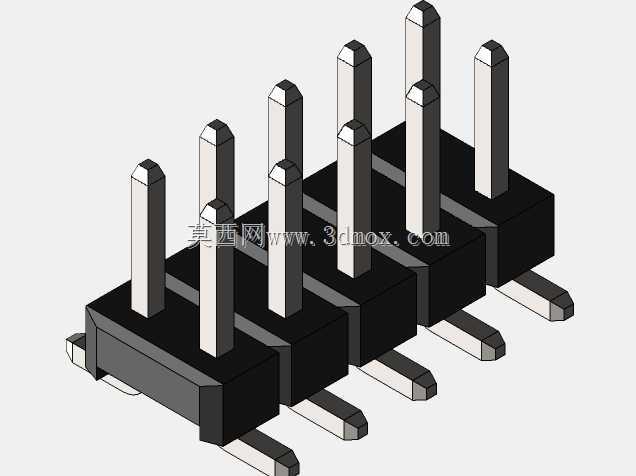

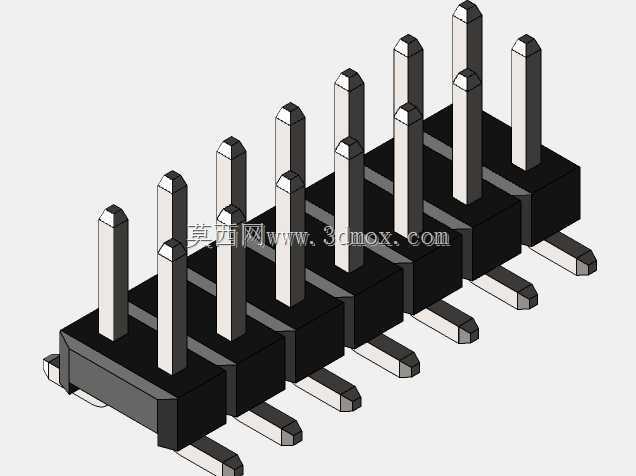

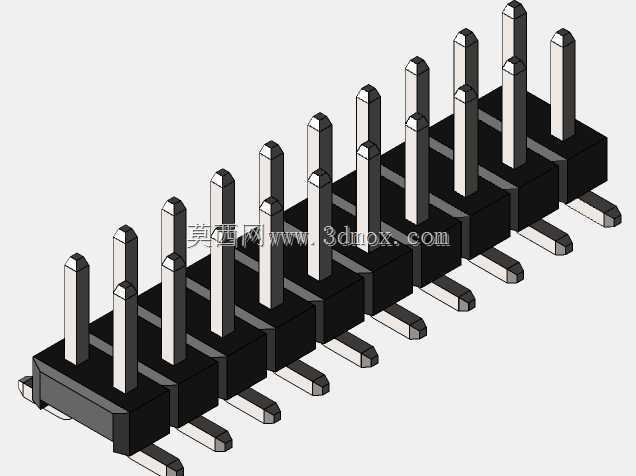

　　便携检测仪器、工业采集模块、车载小型电子控制单元中都有广泛应用。从结构设计逻辑来看，这款双排针采用2mm的标准引脚间距，适配行业通用的PCB封装库规范，双排平行排布的插针能够在有限的板上占用宽度内实现双倍的引脚数量，相比同间距单排针节省近40%的板上安装空间。插针主体采用铜合金基材加工，表面做镀镍镀金处理，既保证插针自身的结构强度，避免装配过程中出现插针弯折变形，也能降低接触电阻，减少长期使用过程中氧化导致的接触不良问题。黑色的绝缘基座采用耐高温工程塑料注塑成型，能够耐受SMT回流焊过程中的高温冲击，不会出现基座融化、变形导致插针移位的问题，基座上设计有对应每个插针的定位卡槽，插针压装入基座后能够保持固定的位置度，

　　避免引脚共面度超差导致的贴片虚焊问题。从安装边界尺寸来看，这款双排针的贴片引脚采用翼型设计，引脚向外水平延伸出基座底部，焊接面与PCB焊盘完全贴合，每个引脚的焊接宽度与长度都符合表面贴装工艺的通用要求，不需要额外定制钢网开孔参数，使用通用SMT贴片工艺即可完成装配，焊接后引脚与PCB的结合强度能够满足常规振动场景下的使用要求，不会因为设备运输、运行过程中的振动出现引脚脱焊问题。基座的高度、插针露出基座的长度都做了标准化设计，能够与同间距的双排排母实现精准对插，对插后的保持力符合行业通用标准，不会因为轻微的外力拉扯出现接插件松脱的情况，同时插针顶端做了倒角导向设计，装配过程中能够顺利导入排母的接触端子内，避免对插过程中出现插针顶弯、

　　端子变形的问题。在建模过程中，需要严格控制每一个插针的位置公差，保证相邻插针的中心距偏差控制在±0.05mm以内，双排插针的平行度偏差不超过0.03mm，所有贴片引脚的底部共面度偏差控制在0.1mm以内，这些公差参数直接决定了后续SMT贴片的良率，如果共面度超差，会导致部分引脚无法接触焊盘，出现虚焊、开焊的问题。同时绝缘基座的外形尺寸需要考虑与周边元器件的安全间距，基座侧壁与相邻贴片元件的间距不小于0.5mm，避免贴片过程中出现元件干涉、或者焊接后出现高压爬电距离不足的问题。翼型引脚的弯折角度需要精准控制在90°±1°，弯折处的圆角半径不能过小，避免引脚反复受力后出现断裂问题，同时引脚的焊接面需要保持平整，不能有翘曲、毛刺，保证焊锡能够均匀浸润整个焊接面，形成可靠的焊点。这类贴片双排针在实际选型过程中，需要根据实际传输的信号频率、电流大小选择合适的镀层厚度与插针直径，对于需要频繁插拔的应用场景，还需要选择加厚镀层、带卡扣固定结构的型号，而在常规的永久连接场景下，标准型号即可满足使用需求。建模时还原的结构细节能够直接为PCB封装设计、结构干涉检查提供准确的参考依据，结构工程师在进行整机布局时，可以直接调用该模型进行装配验证，检查排针安装位置是否与外壳、其他元器件存在干涉，是否预留了足够的对插操作空间，避免后期开模、试产阶段才发现结构干涉问题，减少设计迭代的周期与成本。
