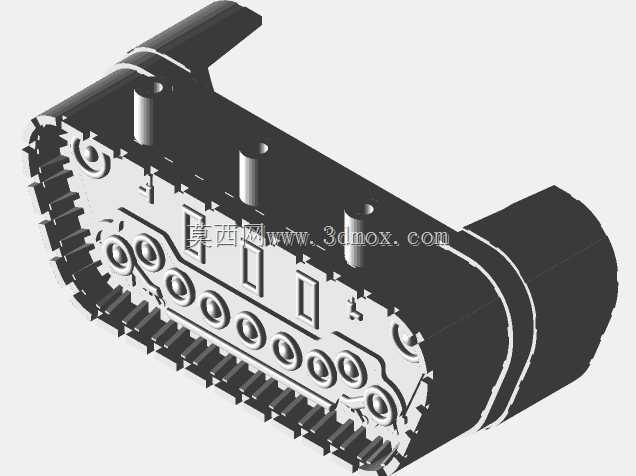

星球大战主题履带轮罩结构设计

　　这款履带轮罩的设计，最初是围绕小型履带行走机构的防护需求展开，同时融入了影视IP的造型特征，兼顾功能实现与外观辨识度。从实际应用场景来看，这类结构既可以作为小型遥控履带载具的侧部防护构件，也能适配桌面级展示模型、主题文创机械装置的行走段外装部件，在小型特种巡检履带机器人的侧部防护改造场景中，也能通过尺寸微调实现适配。

　　从功能特性层面拆解，轮罩主体采用一体化包覆式结构，将履带行走段的上半部分、负重轮组的外侧区域完全覆盖，一方面可以阻挡行走过程中履带带起的碎屑、灰尘进入轮系啮合区域，降低卡滞风险，另一方面也能对内部的负重轮销轴、履带链接部位形成物理防护，避免外部磕碰造成的构件变形。轮罩表面预留的三处柱状凸台结构，并非单纯的造型装饰，实际是对应内部轮系安装轴的端部避让位，同时可以作为侧部附加配件的安装基准位，凸台的内径与内部轴端的外径预留了0.2mm的装配间隙，既不会干涉轴件的转动，也能在轴件出现轴向窜动时形成限位。轮罩侧面排布的圆形凹位与矩形槽结构，一部分是对应内部负重轮的安装位置做的壁厚减薄设计，在保证整体结构强度的前提下降低构件自重，另一部分矩形槽是预留的走线通道，方便载具内部的控制线路从侧部引出，连接外置的传感模块。

　　设计思路上，整体轮廓顺着履带的弧形行走轨迹做随形设计，轮罩下边缘与履带齿顶面的间隙控制在3mm，既不会在履带运转时出现剐蹭，也能尽可能缩小防护间隙，避免大尺寸杂物进入轮系内部。轮罩两端的弧形收边结构，分别对应前端导向轮与后端驱动轮的外侧轮廓，收边的曲率与轮体的外圆曲率保持一致，端部与轮体侧面的间隙控制在1.5mm，形成半包覆的防护效果，不会干涉导向轮的张紧调节动作，也不会影响驱动轮与履带的啮合传动。轮罩的安装固定位设计在构件的内侧上下边缘，预留了四处沉头安装孔，孔位对应行走架的侧部安装凸台，安装后螺栓头完全沉入沉孔内，不会突出轮罩外表面，既保证了外观的整体性，也避免螺栓头外露造成的剐蹭风险。

　　从安装边界与尺寸适配角度来看，这款轮罩的整体长度适配8组负重轮排布的小型履带行走段，轮罩内侧的宽度与履带板的宽度匹配，安装时不需要对原有行走架的结构做额外改造，直接通过侧部螺栓即可完成固定。轮罩的壁厚采用渐变设计，主体区域壁厚2mm，安装孔位、凸台位置的壁厚加厚到3.5mm，保证安装位置的结构强度，避免安装紧固时出现开裂问题。履带啮合区域对应的轮罩内壁做了0.5°的拔模斜度，方便加工脱模，同时也能减少内壁与履带侧边的摩擦概率。在细节处理上，轮罩表面的造型凹凸结构都做了R0.8mm的圆角过渡，既避免应力集中造成的结构断裂，也能提升外观的质感，不会出现尖锐的棱角。针对履带运转时可能产生的振动传导，轮罩与行走架的安装接触面预留了0.1mm的垫片安装槽，可以加装橡胶减震垫，降低行走过程中轮罩产生的共振异响。
