CA6140车床配套活塞结构三维设计

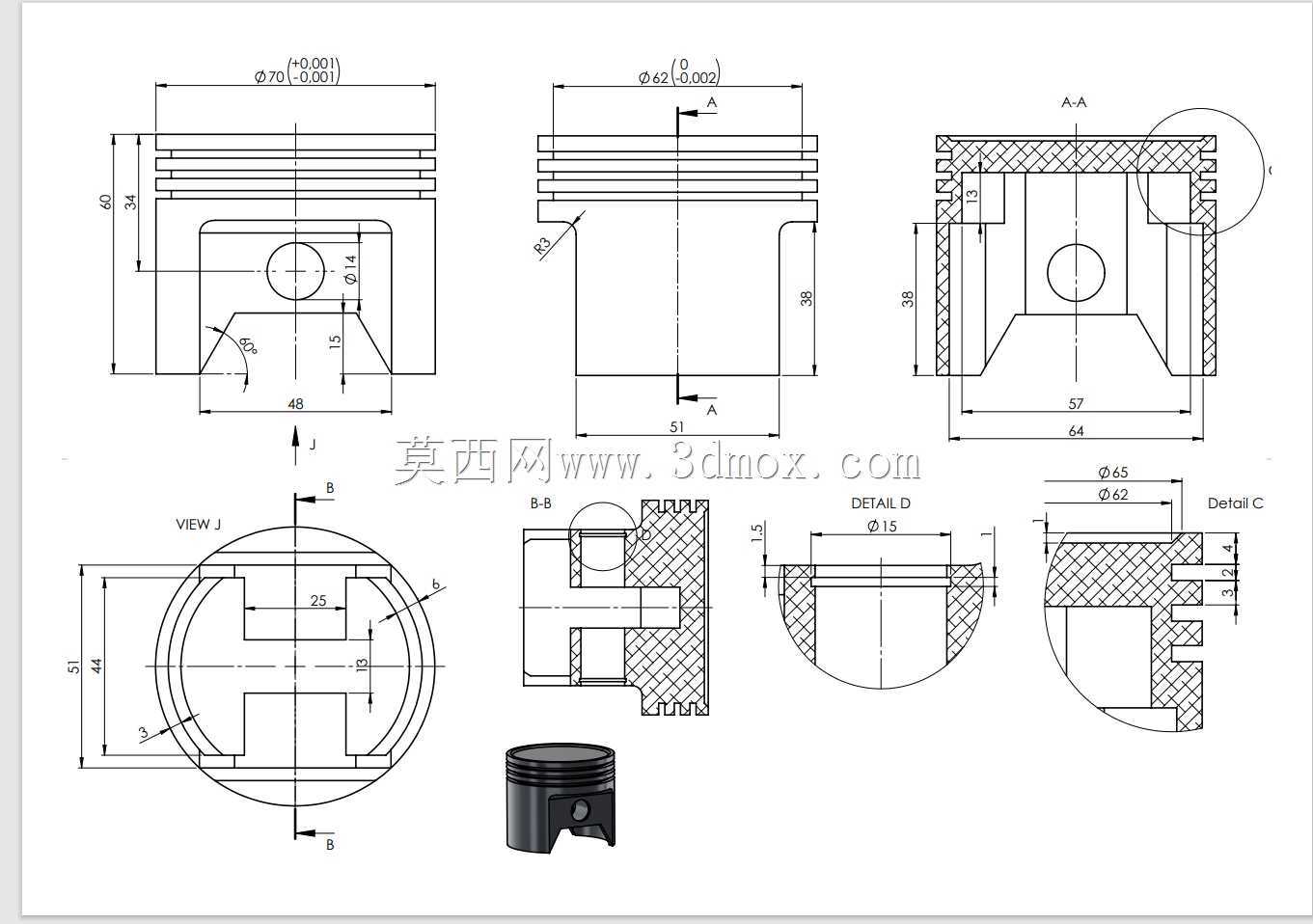

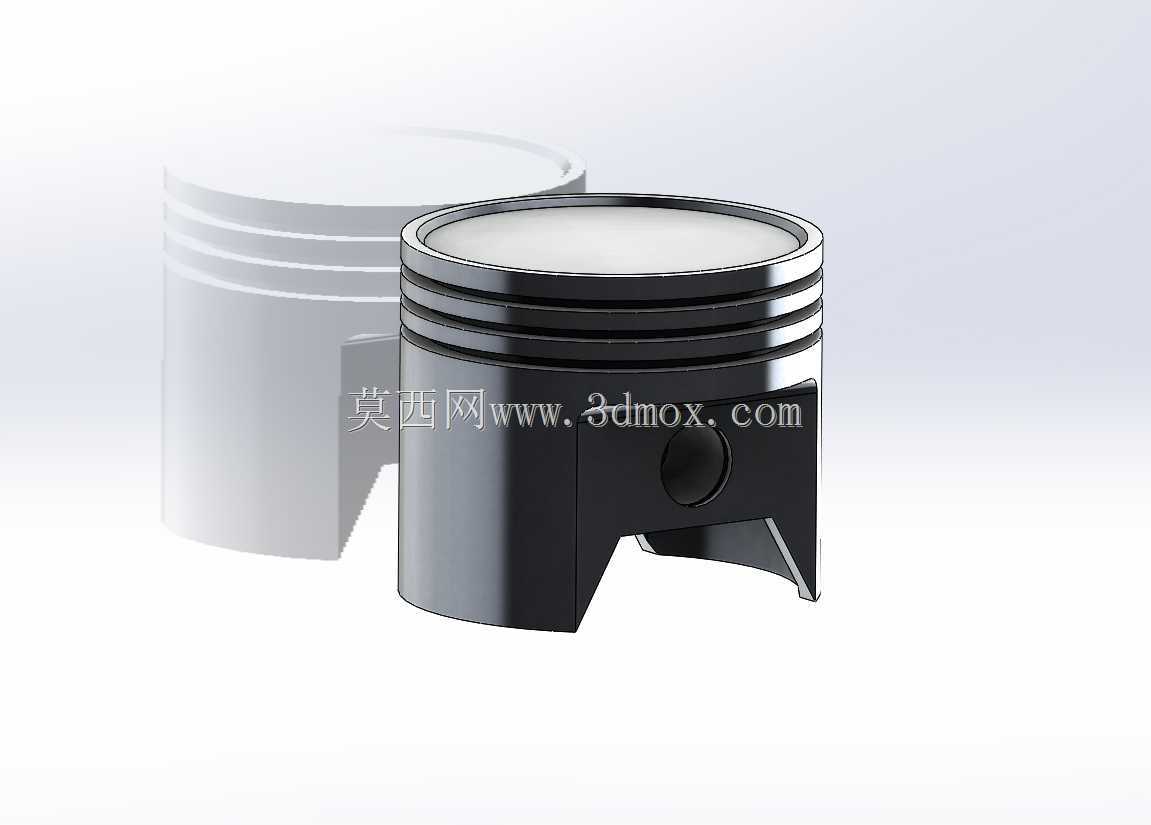

　　在普通卧式车床的液压润滑回路、主轴箱变速操纵的辅助动力单元中，活塞是承担压力能向机械能转换的核心执行零件，CA6140作为国内应用覆盖面极广的通用卧式车床，其配套活塞的结构合理性直接影响车床操纵机构的响应速度、密封可靠性与长期运行稳定性。这款活塞的设计完全贴合CA6140车床原有安装空间的边界约束，整体采用圆柱回转体为主的结构形式，头部设置三道等距分布的环槽结构，用于安装密封环与导向环，其中靠近顶面的两道环槽适配气封或油封组件，最下方的环槽安装刮油环，能够在往复运动过程中刮除缸筒内壁多余的润滑油，避免油液窜入压力腔造成工作介质污染，同时保证运动副之间的润滑膜厚度处于合理区间，降低干摩擦风险。活塞裙部采用局部削边的非对称结构，

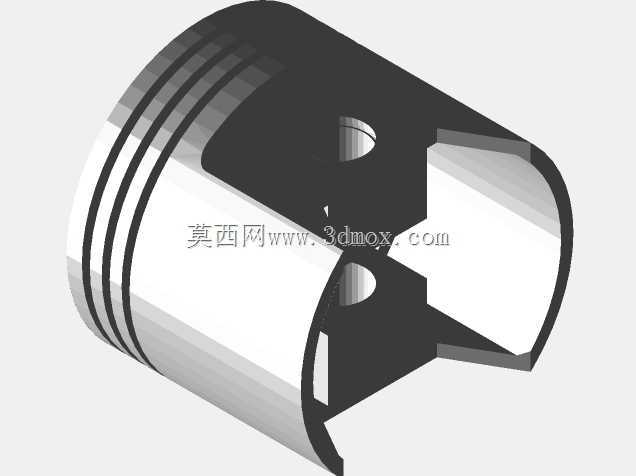

　　并非整周等直径设计，这种结构是为了适配CA6140车床对应缸体内的安装空间，避让缸体内部的油道、定位销孔等周边结构，同时减少活塞往复运动时的质量冗余，降低运动惯性带来的冲击。裙部开设的横向销孔用于安装活塞销，连接配套的连杆组件，将活塞承受的介质压力传递到连杆，进而驱动操纵机构完成变速、锁紧等对应动作，销孔的位置度公差严格控制在0.02mm以内，保证活塞运动过程中不会出现偏磨，避免缸筒内壁出现拉伤。从设计思路来看，这款活塞没有采用过于复杂的异形结构，所有特征都围绕车床辅助动力单元的实际工况展开：CA6140车床的操纵系统工作压力通常在0.3-0.6MPa区间，往复运动频率较低，不存在内燃机活塞那种高温、高爆压、高往复速度的极端工况，

　　因此活塞的壁厚设计在保证结构刚度的前提下尽可能做了轻量化处理，既不会因为壁厚过薄导致受压变形，也不会因为质量过大造成操纵机构响应滞后。活塞顶面采用平面设计，没有设置复杂的燃烧室凹坑，因为其作用是承受液压或气动压力，平面结构能够让压力均匀作用在活塞顶面，避免局部应力集中，同时加工工艺性更好，普通车床即可完成顶面的精加工，降低生产制造成本。在安装边界方面，活塞的外径尺寸与CA6140对应缸筒的内径采用H7/f6的间隙配合，既保证活塞能够在缸筒内灵活往复运动，不会出现卡滞，又能控制配合间隙在合理范围，避免密封件被间隙挤切造成密封失效。活塞的总长度经过匹配计算，完全兼容原有缸筒的行程范围，不会出现运动到行程端点时与缸盖、缸底发生碰撞的问题，

　　销孔的中心高尺寸与原有连杆的安装尺寸完全匹配，替换安装时不需要对周边零件做任何二次加工，能够直接适配原有的装配关系。环槽的宽度与深度尺寸严格对应标准密封件的规格，用户在维护更换密封件时可以直接采购标准件，不需要定制特殊规格的密封组件，降低后期维护成本。在实际应用场景中，这类活塞除了用于CA6140车床的操纵动力单元，也可以适配同系列其他型号普通车床的液压、气动辅助回路，只要安装尺寸匹配即可通用。设计过程中充分考虑了机械加工的工艺性，所有回转面都可以在车床上一次装夹完成粗精加工，环槽、销孔等特征的加工工序简单，不需要特殊的工装夹具，适合中小批量的生产加工。活塞的材质选用上默认采用45号钢调质处理，硬度控制在HB220-250区间，既保证足够的强度与耐磨性，又具备良好的切削加工性能，如果用于有腐蚀性介质的工况，也可以更换为铝合金或者不锈钢材质，只需要调整对应尺寸的公差即可，整体结构具备良好的材质适配性。裙部的削边位置经过运动干涉校验，在整个往复行程范围内，削边平面与缸体内壁的凸台、油口等结构都保持至少2mm的安全间隙，不会在运动过程中发生剐蹭。销孔内部设计有微量的润滑油槽，能够在活塞运动过程中存储少量润滑油，润滑活塞销与连杆衬套之间的摩擦副，减少销孔的磨损，延长零件的使用寿命。
