滚筒类设备用剖分式托辊组件结构

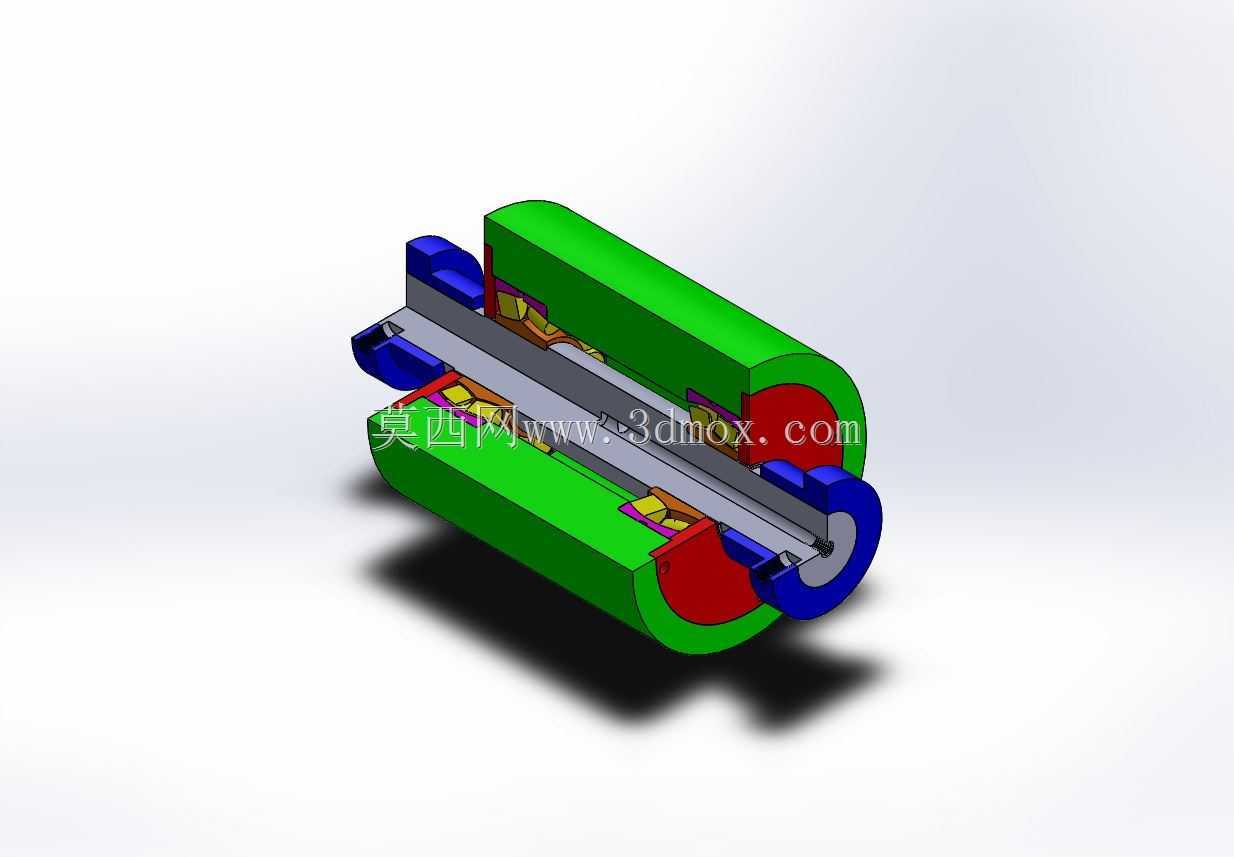

　　这套托辊组件主要适配回转式干燥机、振动筛分机、圆筒造粒机这类散料处理滚筒设备的筒体支撑场景，在散料加工生产线里，这类大直径回转筒体的运行载荷全部由沿筒体圆周布置的多组托辊承担，既要承受筒体自重加上内部物料的总径向载荷，还要抵消筒体转动过程中产生的轴向窜动分力，是保证滚筒类设备长期平稳运行的核心承载部件。从结构设计来看，组件采用了对称式双列调心滚子承载布局，外层辊面直接和筒体端部的滚圈接触，辊面做了微凸弧面处理，避免筒体在转动过程中因安装同轴度偏差、热胀冷缩产生的局部应力集中，防止滚圈和辊面出现偏磨、点蚀的问题。内部的轴承选型匹配了低速重载的运行工况，双列滚子的布置可以同时承受径向载荷和双向轴向载荷，

　　不需要额外设置独立的止推挡轮结构就能限制筒体的轴向窜动量，简化了整体支撑系统的结构。轴承座采用了对开剖分式结构设计，后期维护更换轴承的时候不需要顶起整个筒体、拆卸滚圈，只需要拆开上下半轴承座就能完成轴承的更换作业，大幅降低了生产线停机维护的时间成本。密封结构采用了多层迷宫式密封加接触式密封圈的组合设计，因为这类滚筒设备大多运行在矿山、建材、粮食加工这类多粉尘的工况环境里，多层密封可以有效阻挡外界粉尘、颗粒进入轴承腔，同时防止轴承腔内的润滑脂泄漏，延长轴承的补脂周期和整体使用寿命。辊轴采用了阶梯轴设计，两端的安装轴颈做了高精度磨削处理，和轴承内圈的配合采用过盈配合，保证扭矩传递过程中不会出现内圈跑圈的问题，

　　轴的两端预留了标准的安装键槽和锁紧螺纹位，适配不同安装支架的固定需求。从安装边界来看，组件的轴向总长度适配常规直径1.2米到3米的回转筒体支撑需求，辊面的有效接触宽度比配套滚圈的宽度宽出20毫米，预留出筒体轴向窜动的余量，安装时两组对称布置的托辊中心夹角通常设置为60度，保证载荷均匀分布在两个托辊上，不会出现单侧受力过载的情况。设计过程中还考虑了润滑通道的布置，轴承座上预留了直通式注油孔，注油通道直接连通轴承腔的滚子间隙位置，不需要拆卸外部防护罩就能完成在线补脂作业，适配连续化生产线的运维需求。辊面的材质采用了合金铸钢，表面做了淬火处理，硬度达到HRC45-50，具备足够的耐磨性能，应对长期和滚圈的滚动摩擦损耗，

　　正常工况下辊面的使用寿命可以达到3年以上。整个组件的装配公差做了严格的匹配，轴承外圈和轴承座的配合采用过渡配合，既保证外圈不会在轴承座内转动，又能在受热膨胀时有微小的游动间隙，避免轴承出现卡滞、过热抱死的问题。在实际生产线应用中，这类托辊组件的运行转速通常在10转到30转每分钟，单组托辊的额定承载能力可以达到15吨，四组托辊对称布置就能支撑总重60吨级的回转筒体，完全覆盖常规干燥、筛分、造粒设备的载荷需求。和传统的整体式托辊结构相比，这套剖分式结构的维护效率提升了60%以上，不需要大型吊装设备配合就能完成易损件更换，尤其适合安装空间受限、吊装条件差的生产线现场改造场景。
