CA6140车床配套异形凸轮结构设计

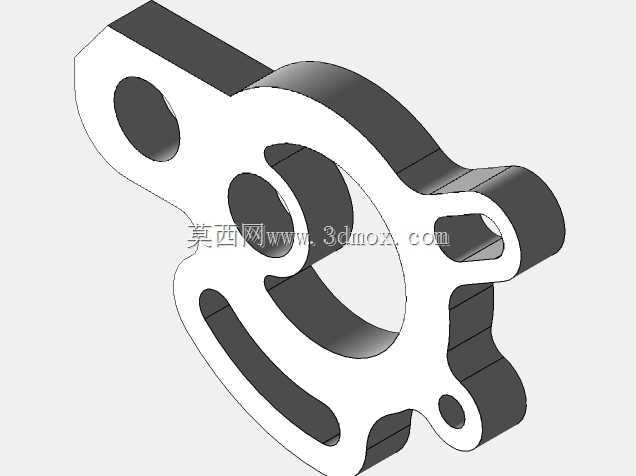

　　在普通卧式车床的进给传动系统里，凸轮类零件承担着行程控制、动作时序切换的核心作用，这款适配CA6140车床的异形凸轮，主要用于车床进给箱内的自动走刀行程限位、快慢速进给切换的动作触发，替代原有易磨损的盘形凸轮结构，解决长期使用后轮廓磨损导致的进给动作错位、行程不准的问题。从结构设计逻辑来看，这款凸轮没有采用常规的整圆盘形结构，而是根据CA6140车床进给箱内部的安装空间做了轮廓裁切，去掉了非工作段的多余实体，既降低了零件自身重量，也避开了箱体内相邻的滑移齿轮、拨叉组件的运动干涉区域。零件主体采用等厚度的板状结构，厚度方向的尺寸严格匹配进给箱内凸轮安装轴的轴肩定位宽度，安装时可以直接卡入轴上的定位槽，不需要额外加装调整垫片，

　　装配时的轴向定位精度可以控制在0.02mm以内，避免凸轮轴向窜动导致的触发位置偏移。凸轮上的多个通孔各有功能：中心位置的大孔是安装基准孔，孔径与安装轴采用H7/k6的过渡配合，保证传动时无间隙；周边分布的几个小孔，一部分是用于穿装锁紧螺钉，将凸轮与轴套固定防止周向转动，另一部分是减重孔，在不影响结构强度的前提下减少转动惯量，让进给动作切换时的冲击更小。轮廓曲线的设计完全匹配CA6140车床的进给动作时序：工作段的轮廓曲线按照等加速等减速运动规律设计，保证从动件（拨叉滚轮）在接触凸轮轮廓时运动平稳，没有刚性冲击；非工作段的轮廓做了圆弧过渡，避免尖角处应力集中导致的轮廓崩损。从安装边界来看，这款凸轮的最大外轮廓尺寸经过反复校核，

　　转动时的最大回转半径不会触碰进给箱内壁，也不会和相邻的挂轮组件发生运动干涉，安装时不需要对原有车床的箱体结构做任何改动，可以直接替换原有同功能的凸轮零件。实际使用场景中，这类凸轮除了用于CA6140车床的进给控制，也可以经过轮廓曲线调整后，适配其他同系列卧式车床的自动进刀、螺纹切削退刀的动作触发，设计时特意将安装孔的位置、连接孔的分布尺寸做成与原厂零件通用的规格，降低配件替换的适配成本。建模过程中，对凸轮的工作轮廓做了连续曲率检查，保证轮廓曲面没有拐点、没有曲率突变，避免后续加工时出现刀具过切，也能保证从动滚轮与轮廓接触时的压力角始终处于许用范围内，不会出现自锁或者接触应力过大导致的快速磨损。零件的非安装面都做了圆角处理，

　　所有棱边的倒角尺寸统一为C1，既去除加工毛刺，也避免装配时划伤操作人员或者相邻零件的表面。考虑到车床工作时箱体内存在润滑油飞溅，凸轮的表面没有做多余的涂层处理，保留加工后的金属表面粗糙度要求，工作轮廓面的粗糙度控制在Ra1.6，保证与滚轮接触时的耐磨性能，非工作表面的粗糙度控制在Ra3.2即可满足使用要求。在结构强度校核环节，针对凸轮承受的最大拨叉推力做了静力学仿真，确认最薄的实体位置的应力远低于材料的许用应力，即使在车床满负荷进给的工况下，也不会出现结构变形或者断裂的问题。
