挤出机L型安装固定板端结构

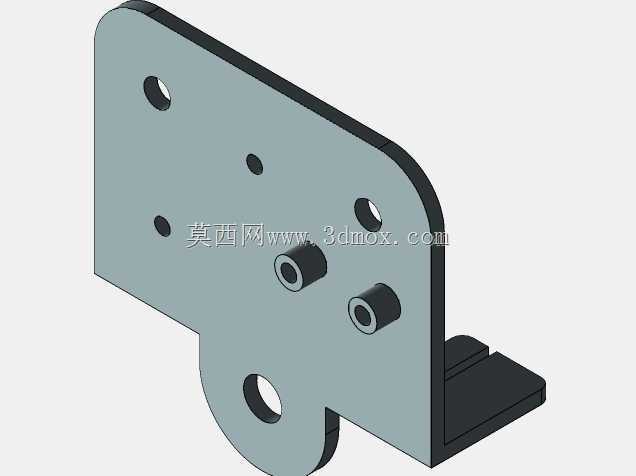

　　在塑料挤出成型生产线的机头模组装配环节，这类L型折弯结构的安装板是承担功能部件定位与载荷传递的核心连接件，日常产线运维中更换频次不低，多数设备改造场景也会针对原有安装板的孔位偏差、刚性不足问题做重新设计。从结构形态来看，该零件主体采用折弯成型的直角结构，竖直板面作为主要安装基面，分布有多个不同孔径的通孔与凸台衬套结构，水平延伸的折边则承担侧向支撑与辅助定位作用，避免竖直板面在长期受载后出现形变偏移。

　　设计这类安装板时，首先要匹配挤出机机头端的安装空间边界，竖直板面的轮廓做了圆角过渡处理，避免装配过程中尖锐棱边划伤操作人员或相邻管线，板面上的大尺寸通孔主要用于穿设挤出流道的连接紧固件，小孔则对应传感器、加热模块的走线或固定点位，三个带衬套的凸台结构是核心定位点，衬套的内孔精度直接决定了后续安装功能部件的同轴度，设计时特意将凸台做了高出板面的设计，能避免安装时板面平面度误差影响定位精度，同时衬套结构可以分散紧固件的锁紧应力，避免薄板材在反复拆装后出现孔位变形。水平折边的结构并非等宽设计，末端做了收窄处理，刚好能卡入机头架的对应定位槽内，装配时可以先通过折边做预定位，再锁紧竖直板面的紧固件，大幅降低现场装配的对位难度，减少高空或狭小空间作业的调整时间。

　　从实际应用场景出发，这类安装板需要长期承受挤出机头工作时的周期性振动，以及加热模块传导的持续高温，所以结构设计上在竖直板面与水平折边的折弯根部做了圆弧过渡，避免应力集中导致的焊缝或板材疲劳开裂，板面上的孔位排布并非均匀分布，而是完全匹配对应型号挤出机的机头组件安装点位，其中两个同轴的衬套孔用于固定测压元件，剩余的衬套孔用于固定温度探头的安装支架，不同孔径的通孔分别对应主锁紧螺栓、加热圈接线、冷却气路的穿设需求，不会出现管线与紧固件干涉的问题。

　　在安装边界的考量上，该零件的竖直板面高度刚好适配机头端架的安装槽深度，装配后板面与架体的贴合面间隙控制在0.1mm以内，不需要额外加调整垫片就能满足安装平面度要求，水平折边的伸出长度不会超出机头架的外侧轮廓，避免影响周边护罩的安装，所有孔位的边距都满足机加工的最小壁厚要求，不会出现加工时孔边崩裂的问题，折弯处的圆角半径匹配板材厚度，折弯后不会出现板材外侧拉伸开裂的情况。实际投产加工时，这类零件一般先通过激光切割完成板坯下料与孔位粗加工，再通过数控折弯完成直角成型，最后对衬套安装位做镗孔精加工，保证三个定位衬套的位置度公差满足装配要求，安装后不需要额外做现场配钻就能直接装配对应的功能部件，能大幅缩短设备检修或改造的停机时间。在日常运维中，这类安装板的失效形式大多是衬套孔磨损、折弯处形变，重新设计时可以根据现场实际的载荷情况调整板材厚度，或是在衬套位置增加淬火处理提升耐磨性能，该结构的孔位排布预留了少量的调整余量，能适配小范围的部件位置调整需求，不需要重新加工整板就能满足小幅改造的要求。
