CA6140车床悬臂梁受力光束模拟结构

　　在普通车床的日常加工场景中，刀架拖板、床身附属支撑构件的受力变形一直是影响加工精度的核心因素之一，本次构建的悬臂式梁结构模拟件，正是针对CA6140车床加工过程中常见的外伸支撑受力工况做的具象化仿真载体。从实际加工场景来看，当车床进行长轴类零件端面车削、偏心件切削时，刀架延伸出的支撑部位会承受垂直于梁体的径向切削力，这类力的作用点距离固定端有一定跨度，一旦梁体刚性不足，就会出现让刀现象，直接导致工件尺寸超差、表面粗糙度达不到工艺要求，这个模拟结构就是把这类受力场景做了简化抽象，去掉了车床床身、导轨等冗余结构，只保留核心的悬臂受力段与固定基座，方便针对性做力学特性验证。

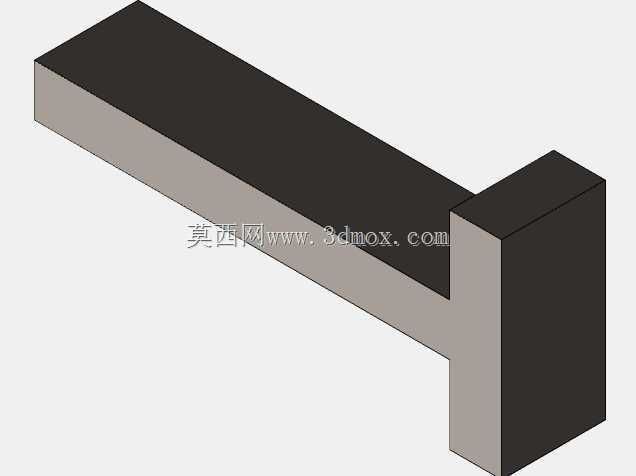

　　从结构设计思路上，整个构件分为两个核心部分，一端是与安装基面贴合的块状固定基座，另一端是向外延伸的等截面矩形梁体，固定基座的端面做了平整化处理，模拟实际安装时与车床床身凸台的贴合面，安装边界上预留了足够的螺栓锁紧空间，实际装配时可通过4组内六角螺栓将基座完全锁死在刚性安装面上，确保固定端约束接近理想嵌固状态，避免因基座松动导致仿真结果与实际工况出现偏差。梁体部分采用等截面矩形结构，截面高度与宽度的比例参考了CA6140车床方刀架延伸臂的实际截面比例，没有做多余的减重槽或者加强筋设计，目的是还原最基础的悬臂梁受力变形特性，方便对照材料力学公式做理论计算与仿真结果的对标校验。

　　功能特性层面，这个结构的核心作用是承载垂直向的外加荷载，本次模拟中施加的200N径向力，对应车床精加工时的常规切削力区间，力的作用点设置在梁体的自由端端面中心，完全模拟切削力作用在刀具刀尖位置的受力状态。在实际工程验证中，可通过这个结构快速校核不同材料、不同截面参数下梁体的挠度变形、应力分布情况，比如更换45号钢、球墨铸铁等不同车床常用材料时，可直接在仿真环境中替换材料参数，快速得到固定端的最大应力值、梁体自由端的最大变形量，判断是否满足车床加工的精度要求——通常车床精加工时刀架部位的变形量需要控制在0.02mm以内，通过这个模拟结构就能快速验证结构参数是否达标，不需要每次都做完整的车床整机建模，大幅提升结构优化的效率。

　　外形尺寸与安装边界上，固定基座的长宽尺寸按照实际安装空间做了匹配，基座厚度足够抵消螺栓锁紧带来的局部压应力，避免基座自身出现压缩变形影响梁体的受力测试结果；梁体的延伸长度参考CA6140车床刀架最大伸出长度做等比例缩放，梁体的棱边做了0.5mm的微小倒角，既符合实际机械加工的工艺要求，也避免仿真计算时棱边位置出现应力奇异导致结果失真。安装时需要保证固定基座的贴合面平面度达到IT7级精度，螺栓锁紧扭矩按照8.8级螺栓的标准扭矩施加，确保固定端不会出现转角位移，梁体的上表面与安装基面保持平行，力的施加方向垂直于梁体上表面，避免出现分力导致受力状态与模拟目标出现偏差。

　　在实际的机床结构优化工作中，这类简化的受力模拟结构是非常实用的验证载体，相比整机建模，它的网格划分难度更低，计算速度更快，能够快速迭代不同的结构方案，比如调整梁体的截面尺寸、在梁体根部增加圆角过渡降低应力集中、更换不同的热处理工艺提升材料弹性模量等，都可以通过这个模型快速得到量化的结果，再把验证后的优化参数应用到实际的车床部件设计中，能有效减少实物试制的次数，降低研发成本。同时这个结构也可以作为力学仿真的教学案例，帮助刚接触机械设计的从业者理解悬臂梁的受力变形规律，掌握约束设置、荷载施加、结果后处理的基本方法，把材料力学的理论知识和实际工程应用结合起来，避免出现理论计算与实际工况脱节的问题。
