CA6140机床用L型折弯囊状连接薄片

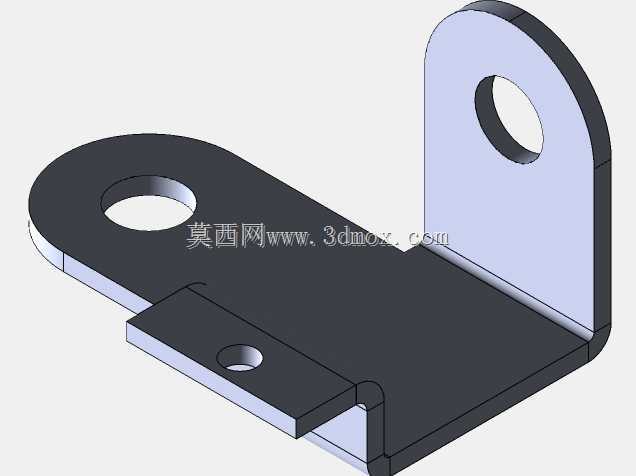

　　在普通卧式车床的进给箱、溜板箱周边的辅助构件安装场景里，这类折弯金属薄片承担着小载荷构件的连接定位作用，很多时候用于固定行程开关触点、润滑油管管夹或是小型走线支架，不需要承受大的切削载荷，但对安装位置的精度有一定要求，一旦孔位偏差超过0.2mm，就可能导致触发开关的触发行程偏移，或是油管与运动的刀架部件发生剐蹭。从结构设计来看，零件采用单直角折弯的钣金构型，主体底板为近似长圆形的平板结构，一端开设大直径通孔用于主定位销的穿装固定，这个孔的公差一般取H8级别，装配时与床身预制的定位销配合，限制薄片整体的X、Y向平移自由度；底板侧边延伸出的小凸台上开有小直径安装孔，用于固定附属的小型构件，这个凸台的折弯边与主体底板的垂直度控制在0.

　　1mm以内，避免安装后附属件出现歪斜。竖直向上的折弯耳板顶端同样开设圆形通孔，这个孔用于穿装小直径连接轴或是固定螺钉，实现相邻小型构件的铰接或是压紧固定，耳板的折弯圆角取板材厚度的1.5倍，既避免折弯处出现应力集中导致的开裂，也不会因为圆角过大占用周边的安装空间。设计这类零件的时候，首先要确认安装边界：底板的下表面完全贴合床身的安装基准面，竖直耳板的后侧不能与床身的加强筋结构发生干涉，凸台的下表面要预留至少2mm的间隙，避免装配时与床身表面的铸造凸起接触导致安装不实。板材厚度一般选2mm的冷轧钢板，成型后做发黑处理提升防锈能力，所有孔位的边缘都要做去毛刺处理，防止安装时割伤操作人员或是刮破油管外层的防护层。实际建模过程中，

　　要先绘制底板的展开轮廓，确认所有孔位在展开状态下的位置精度，再通过钣金折弯特征生成竖直耳板和侧边凸台，重点核对折弯后的孔位同轴度，尤其是竖直耳板上的孔，要保证折弯后孔的轴线与底板安装面平行，避免穿装螺钉时出现别劲的情况。在机床的日常维护场景里，这类薄片属于易损的小配件，一旦因为长期受振动导致折弯处出现疲劳裂纹，就需要及时更换，更换时不需要拆解周边的大型部件，只需要拧下三个固定点的螺钉即可完成拆装，维护效率很高。设计时还要考虑冲压加工的工艺性，所有的外轮廓转角都取R1以上的圆角，避免冲压时出现应力集中导致的模具崩刃，展开后的坯料轮廓要尽量减少尖角，方便板材下料时的排样，提升材料利用率。
