CA6140车床用电机固定垂直支撑座

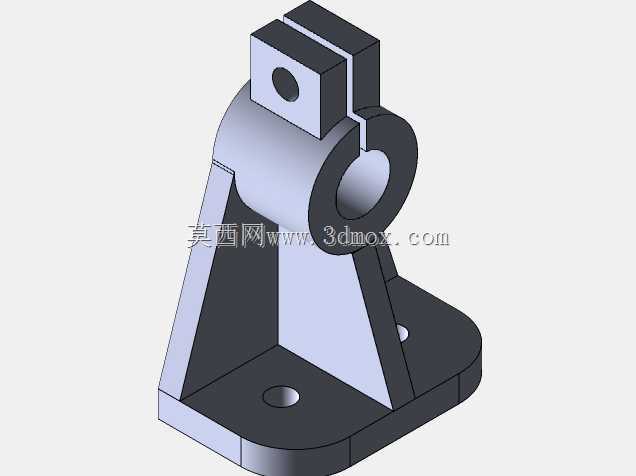

　　在普通车床的进给传动与辅助动力单元布局中，这类垂直支撑结构是承担动力件定位、载荷传递的核心连接件，尤其在CA6140这类通用卧式车床的溜板箱、冷却泵或辅助电机安装位，需要兼顾轴向承载与安装同轴度的双重要求，避免动力输出端因支撑刚性不足出现振颤，进而影响加工面的粗糙度与传动件的使用寿命。从结构功能来看，该支撑件底部为带两个安装沉孔的矩形安装底板，底板通过两侧三角形加强筋与上部的轴套夹持段连为一体，加强筋的厚度与过渡圆角经过受力校核，可抵消电机运转时产生的径向倾覆力矩，避免底板连接螺栓受交变剪切力出现疲劳断裂。上部的开口轴套结构是整个零件的功能核心，轴套内孔为精加工配合面，用于穿装传动轴或电机输出端的支撑轴，

　　开口处的夹紧槽配合顶部的方形夹块，可通过螺栓锁紧实现轴系的无间隙抱紧，既能够补偿轴类零件加工时的微小尺寸公差，也可在设备维护时快速拆卸调整轴系位置，无需完全拆解周边传动构件。顶部的方形夹块上预留有横向销孔，可穿装定位销或锁紧螺栓，在轴套抱紧后提供额外的防松限位，避免设备长期运行中夹紧螺栓松动导致轴系偏移。设计过程中，首先需要明确安装边界：底板的两个安装孔中心距需匹配车床床身或安装基板的预留螺纹孔位，底板厚度需满足螺栓沉头深度要求，保证安装后螺栓头部不突出底板平面，避免与周边移动部件产生运动干涉；轴套内孔的中心高需严格匹配所连接电机或传动轴的中心高度，同轴度公差控制在0.02mm以内，否则会导致轴系装配后出现别劲现象，

　　大幅提升轴承的运转磨损速率。加强筋的布置并非对称设置，而是偏向轴套受力的一侧，这是因为电机运转时的输出扭矩会产生定向的径向载荷，将加强筋设置在载荷传递路径上，可在不增加整体零件重量的前提下最大化提升结构刚性，减少不必要的材料冗余。轴套开口处的槽宽经过反复测算，既保证锁紧时有足够的弹性变形量实现轴面抱紧，又不会因槽宽过大导致轴套失圆，影响内孔与轴的配合精度。在实际应用场景中，这类支撑件除了用于车床的辅助电机固定，也可适配其他需要垂直方向轴系支撑的机械设备，比如小型输送机的驱动端支撑、工装夹具的定位轴座等，安装时需先将底板与安装基面贴合，采用对角紧固的方式拧紧底板连接螺栓，再穿装轴系部件，调整轴系同轴度后锁紧顶部的夹紧螺栓，

　　最后穿装夹块处的定位销完成固定。需要注意的是，轴套内孔的配合面不能作为承力面承受轴向载荷，轴向限位需要通过轴上的轴肩或额外的挡圈实现，避免长期轴向力作用下导致轴套开口处出现塑性变形。整个零件的外形轮廓做了多处倒角处理，所有锐边均倒钝，既避免装配时划伤操作人员，也减少应力集中点，提升零件的疲劳强度。底板与加强筋的连接位置采用R5的过渡圆角，避免直角连接处出现应力集中，在承受交变载荷时不会从转角位置萌生裂纹。
