矿用板式压滤机组装结构三维设计

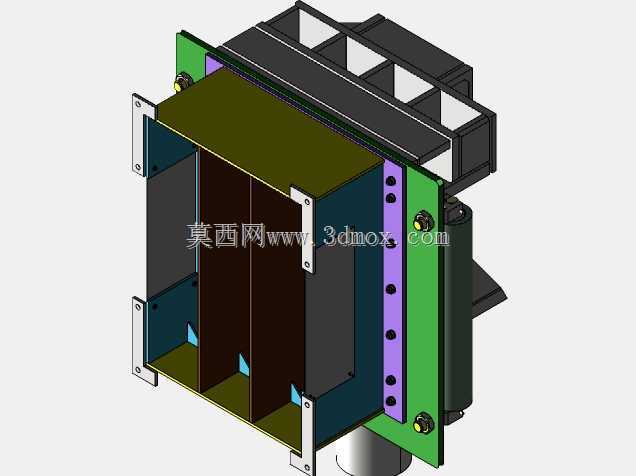

　　这套结构对应的是矿山选矿环节里的矿浆固液分离工位核心设备，日常在金属矿、非金属矿的选厂磨矿分级之后的脱水段使用，也可适配化工、污水处理领域的浆料压干工序，核心作用是通过机械压力迫使滤室内的料浆透过滤布排出清液，截留固相滤饼，完成物料的干湿分离。从结构拆解来看，整套设备的受力核心是后侧的方管焊接机架，采用矩形型钢拼焊而成，焊接位置预留了加工余量，焊后做去应力处理再加工安装面，避免长期受压出现形变偏移，机架的安装基准面平面度控制在0.1mm/m范围内，保证滤板堆叠时的平行度，防止跑浆漏液。中间堆叠的多组滤板组件，两侧通过侧装的金属压板做定位约束，压板上开有长圆形调节孔，可适配不同厚度滤板的堆叠需求，

　　滤板侧边的紫色定位条上开有等距分布的定位孔，每块滤板的导向销可卡入孔位，保证滤板开合时的运动轨迹不偏移，不会出现滤板错位导致的密封失效。滤板两侧的绿色侧梁是滤板开合的导向承载部件，侧梁上安装有吊装式的滤板拖拽挂钩，可配合液压站的推拉动作逐块拉开滤板卸饼，侧梁与后侧机架采用螺栓连接，连接位置加设调整垫片，可在安装时校正两侧梁的平行度与水平度，保证滤板滑动顺畅无卡滞。设备的进料通道设置在滤板组的上部空间，进料口可根据现场管路布置选择端进或中进方式，滤板表面的凸点结构做了等距阵列排布，既可以支撑滤布，又能为滤液留出导流通道，让透过滤布的液体快速顺着导流槽流向两侧的排液孔排出。从安装边界来看，

　　整套设备的安装基础需要预留比设备本体长宽各大出600mm的操作空间，后侧要预留液压站的安装与检修位置，前侧要留出滤饼掉落的输送通道，设备的地脚螺栓采用M24规格的膨胀螺栓或预埋螺栓，基础水平度误差不超过2mm，避免运行时因基础不平导致滤板偏磨。设计过程中重点考虑了矿浆工况的磨损问题，所有与料浆接触的金属部件表面都做了耐磨防腐处理，滤板的压紧端设置了压力传感触发的限位结构，当压紧力达到设定阈值时自动停止加压，既保证密封压力足够防止漏浆，又不会因压力过大压裂滤板。滤板之间的密封采用嵌入式橡胶密封条，密封条的压缩量控制在30%左右，可耐受0.8-1.2MPa的工作压力，适配大部分选矿厂的矿浆压滤需求。设备的压紧驱动采用侧置的液压油缸，

　　油缸的活塞杆与活动压紧板采用铰接连接，可自动补偿小范围的安装同轴度误差，避免活塞杆受径向力出现弯曲漏油。日常运维时，可直接拆开两侧的压板螺栓，逐块抽出滤板更换滤布，不需要整体拆解机架，大幅缩短检修停机时间，滤板的吊装位置预留了标准吊环孔，可配合车间内的单梁起重机快速完成滤板的更换作业。
