CA6140车床主轴传动正齿轮组件结构

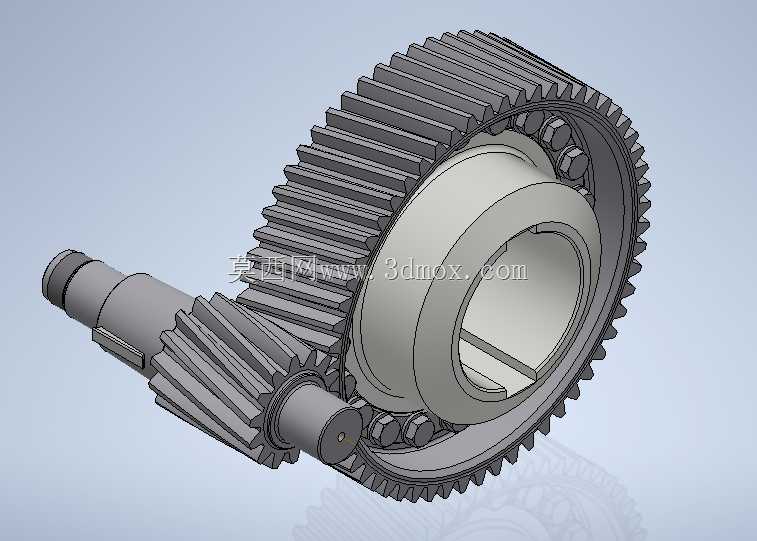

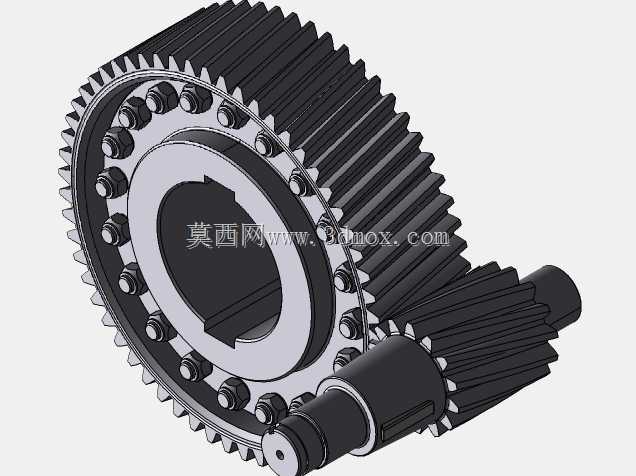

　　这套齿轮组件是卧式车床主轴箱内的核心传动部件，主要承担主轴转速切换、扭矩传递的核心功能，在普通卧式车床的切削作业中，电机输出的扭矩通过带轮传入主轴箱后，需要经过多组齿轮的啮合传动，最终将适配不同切削工况的转速与扭矩传递到主轴，带动卡盘上的工件完成车削外圆、内孔、端面、螺纹等各类加工工序。从结构设计来看，组件包含了斜齿输入齿轮、大直径正齿从动轮以及集成的滚针轴承支撑结构，输入轴端的斜齿轮设计主要用于降低高速级传动的啮合噪音，提升传动平稳性，毕竟车床主轴箱的高速输入段转速较高，斜齿轮的渐进式啮合特性可以有效减小轮齿冲击，避免高速运转时产生的振动传递到主轴影响加工表面质量。大直径正齿轮作为从动轮，与输入斜齿轮形成定比传动副，

　　轮齿采用标准渐开线齿形设计，齿向公差、齿形公差均按照普通车床传动齿轮的精度等级选取，兼顾传动精度与加工经济性，齿轮内孔集成的滚针轴承结构，直接将齿轮支撑在固定心轴上，省去了额外的轴承座安装空间，有效压缩了主轴箱内部的结构体积，这种集成化设计在传统车床的主轴箱布局中十分常见，能够在有限的箱体内布置更多的传动齿轮组，实现更宽的主轴转速调节范围。从安装边界来看，输入轴端预留了平键安装位，用于和上游传动的齿轮或联轴器连接，轴颈处的台阶结构用于轴向定位，避免轴系运转时发生窜动；大齿轮的内孔键槽用于和主轴或者传动轴连接，传递额定扭矩，齿轮端面的挡圈槽用于安装轴向挡圈，限制齿轮在轴上的轴向位置，保证啮合齿宽的对齐精度，避免轮齿偏载导致的早期磨损。

　　在实际应用场景中，这类齿轮组件长期处于带负荷运转状态，车削加工时的切削力波动会直接作用在轮齿上，因此设计时轮齿的弯曲强度、接触强度都按照车床最大切削扭矩进行校核，齿面通常会进行高频淬火处理，提升齿面硬度与耐磨性，延长部件的使用寿命。建模过程中，轮齿部分采用参数化渐开线生成方式，准确还原齿根过渡圆角、齿顶倒角等细节结构，轴承部分的滚针、保持架也按照实际装配关系进行建模，完整呈现组件的装配关系与配合间隙，能够直接用于主轴箱的装配干涉检查、传动运动仿真，也可以作为车床维修、备件测绘的参考依据，帮助结构设计人员理解传统卧式车床的主轴传动布局逻辑，在进行同类机床改造、传动系统优化时，可以直接参考该结构的尺寸配合、支撑方式，

　　减少重复设计的工作量。需要注意的是，这类传动齿轮的安装中心距有严格的公差要求，中心距偏差过大会导致齿侧间隙过大，换向传动时产生冲击，也会影响螺纹加工时的传动精度，中心距过小则会导致轮齿啮合卡滞，运转阻力增大，加速齿面磨损，因此在箱体加工时，齿轮安装孔的中心距、平行度都需要按照对应精度等级进行管控，装配时需要通过涂色法检查轮齿的接触斑点，确保啮合接触区域位于齿高中部，接触面积符合设计要求，保证传动的平稳性与承载能力。
