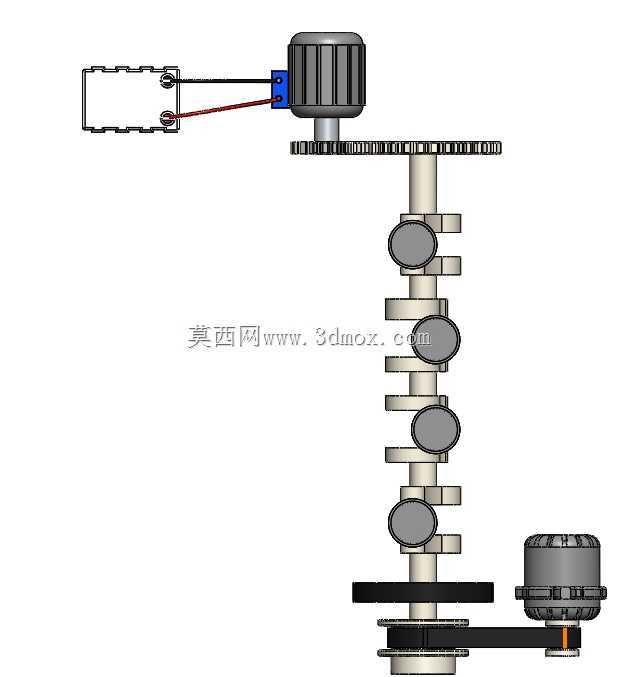

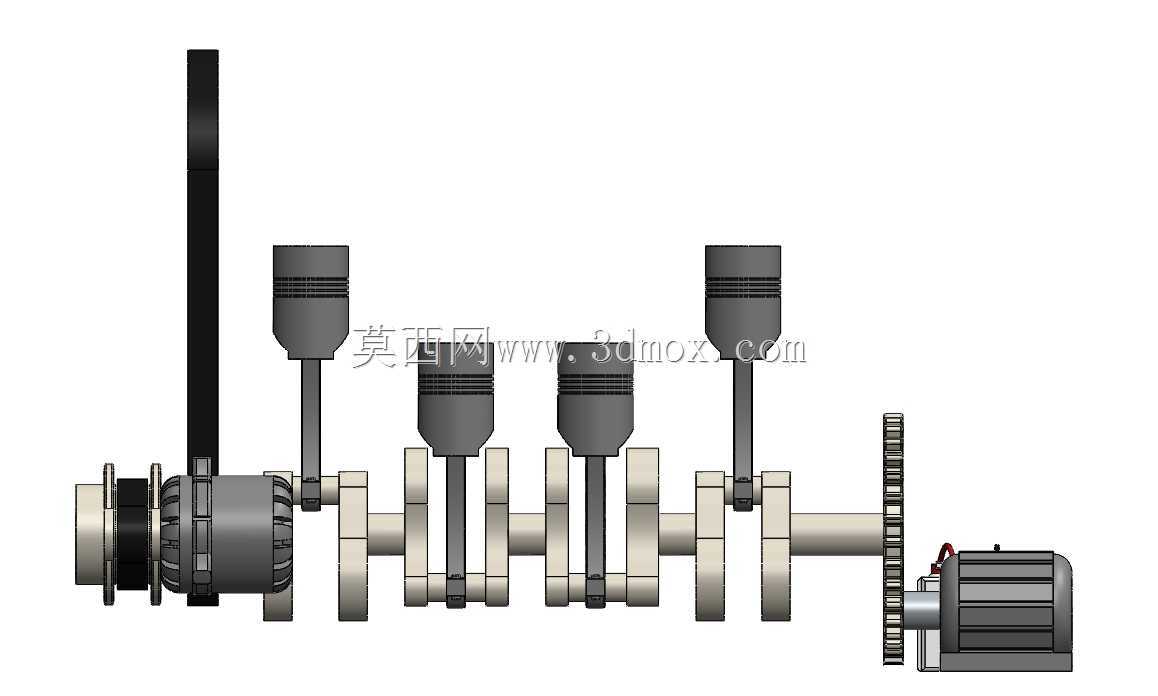

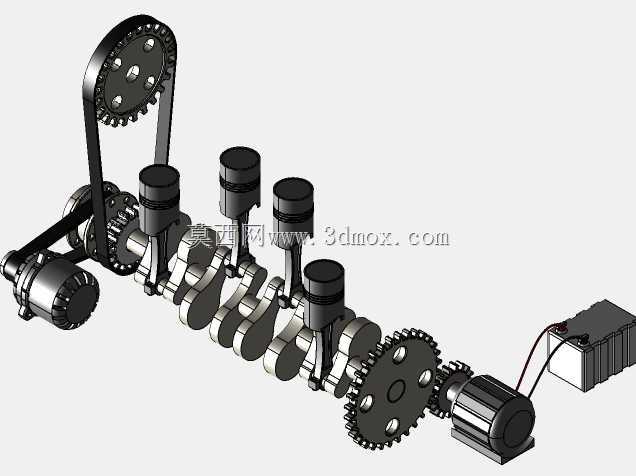

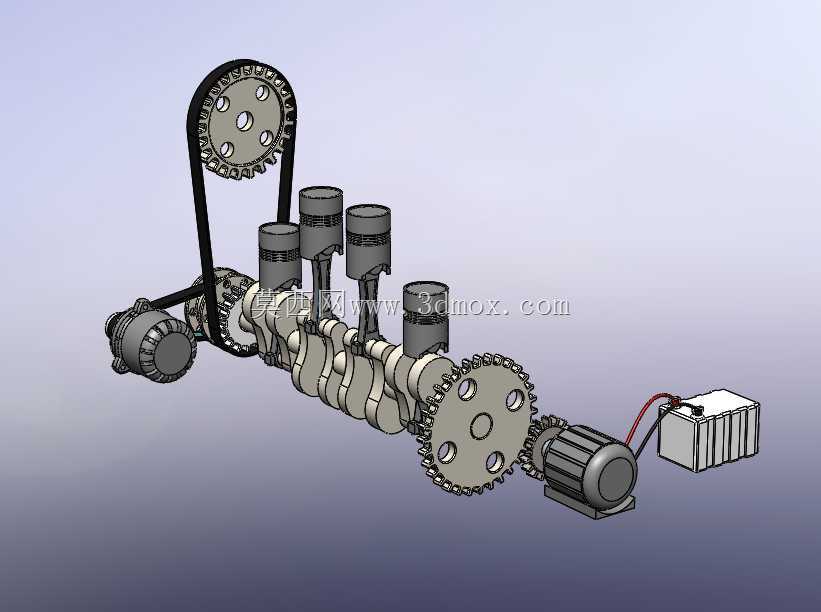

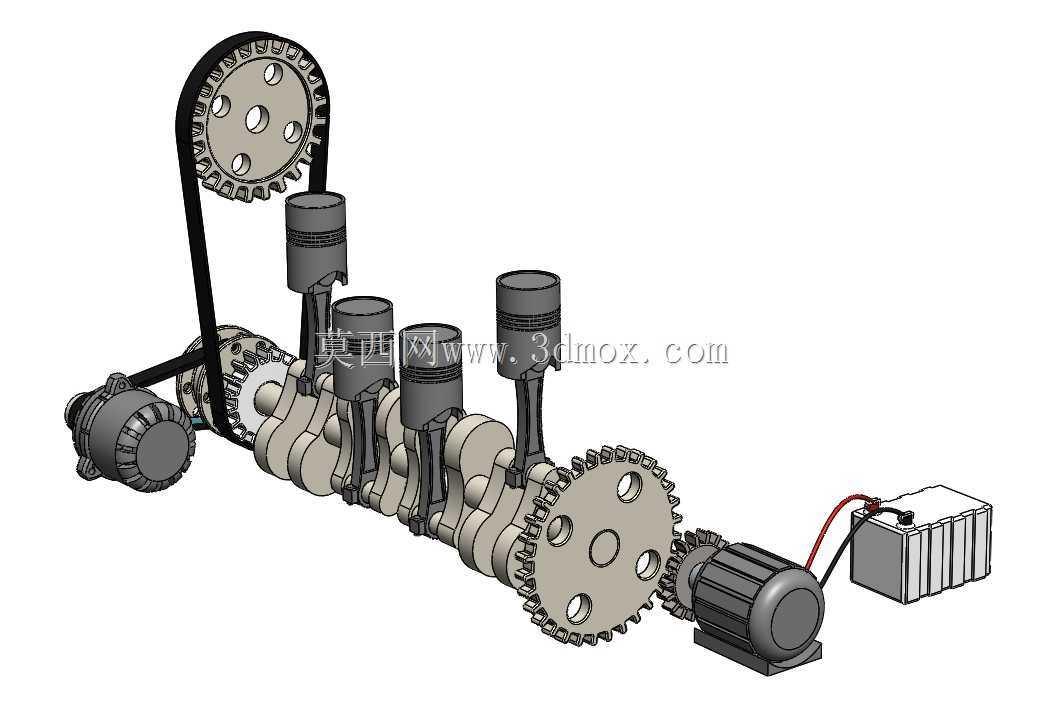

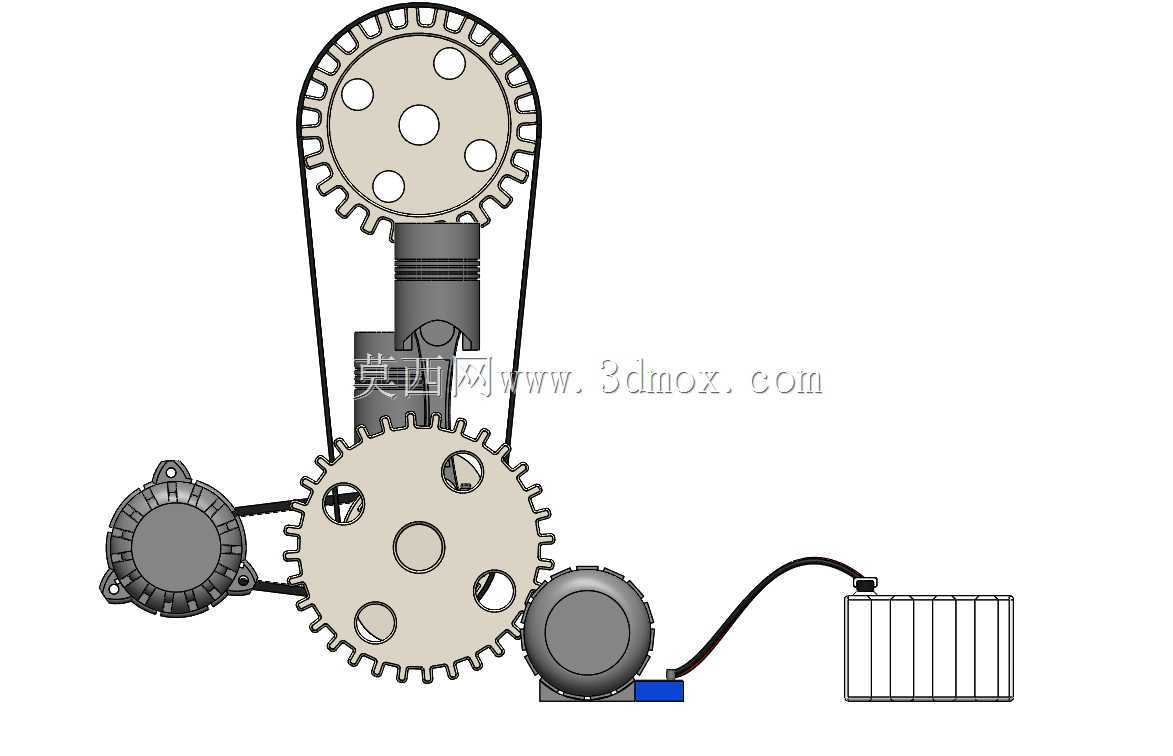

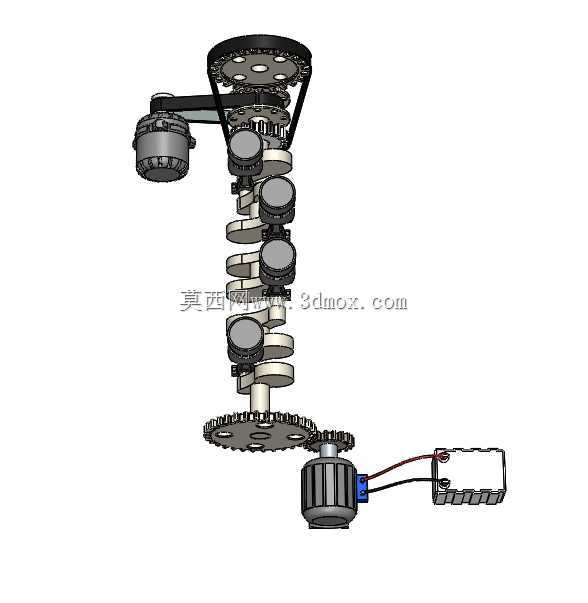

这套三维结构完整还原了内燃机启动阶段的动力传递全链路,在实车装配场景中,该系统布置于发动机缸体侧下方与飞轮壳的集成安装位,需要匹配缸体现有安装孔位、油底壳上沿边界以及前舱线束的走向空间,避免与周边的进气管路、冷却水管产生运动干涉。从动力传递逻辑来看,启动阶段蓄电池输出大电流驱动启动电机运转,电机输出轴端的小齿轮与飞轮齿圈完成啮合,将高转速低扭矩的电机动力转化为低转速大扭矩的飞轮转动动力,直接带动与飞轮刚性连接的曲轴旋转,曲轴通过连杆轴颈带动各缸活塞完成上下往复运动,配合配气机构的正时动作、喷油点火系统的同步触发,完成发动机从静止到怠速自持的启动全过程。当发动机完成启动进入自持运转状态后,飞轮转速超过启动电机输出转速,啮合机构会自动将小齿轮退回,避免电机被飞轮反拖造成超速损坏。

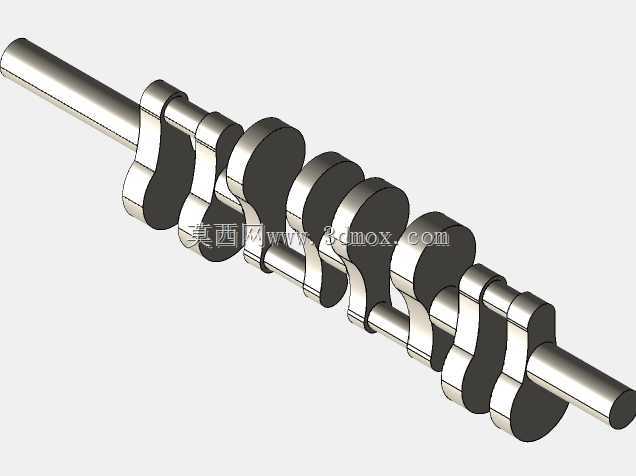

设计过程中首先需要确认各传动副的参数匹配:启动小齿轮与飞轮齿圈的模数、压力角必须完全一致,啮合侧隙控制在合理区间,既保证传动过程无卡滞,也避免齿面撞击造成的异常磨损;曲轴的主轴颈、连杆轴颈的同轴度、圆度公差需要满足内燃机运转的动平衡要求,各缸活塞的行程、连杆长度完全一致,保证四缸做功间隔角均匀,降低运转过程的振动冲击。皮带传动机构连接曲轴前端带轮与发电机带轮,传动比匹配需要保证发动机怠速工况下发电机的转速能够满足整车用电需求与蓄电池补能要求,皮带张紧行程预留足够的调整空间,方便后期维保过程中的皮带更换与张紧度调整。
从安装边界来看,启动电机的法兰安装面需要与飞轮壳的安装止口完全贴合,定位销孔位置精度控制在±0.02mm以内,保证电机输出轴与飞轮齿圈的平行度,避免齿轮啮合过程中出现偏载;蓄电池的安装位需要设计固定压装结构,预留正负极接线柱的接线操作空间,线束走向避开皮带、齿轮等运动部件,固定卡扣间隔控制在150mm以内,避免车辆行驶过程中线束晃动产生磨损。活塞与缸筒的配合间隙按照所选材料的热膨胀系数设定,保证发动机达到工作温度后活塞与缸壁之间的油膜厚度均匀,既不会因为间隙过大出现敲缸异响,也不会因为间隙过小出现热胀拉缸故障。
这套结构的建模过程严格按照实际装配约束完成,所有运动部件的自由度完全还原实车状态,可直接用于启动系统的运动仿真验证,检查启动全流程中各部件的运动轨迹是否存在干涉,验证齿轮啮合过程的受力变化,也可作为汽修教学、结构设计参考的直观演示载体,帮助设计人员快速理解启动系统的动力传递逻辑与装配关系,在新车型启动系统匹配设计时,可直接调整各部件的尺寸参数适配不同排量的发动机需求,缩短前期方案验证的周期。
