带自锁防脱结构的起重安全吊钩结构设计

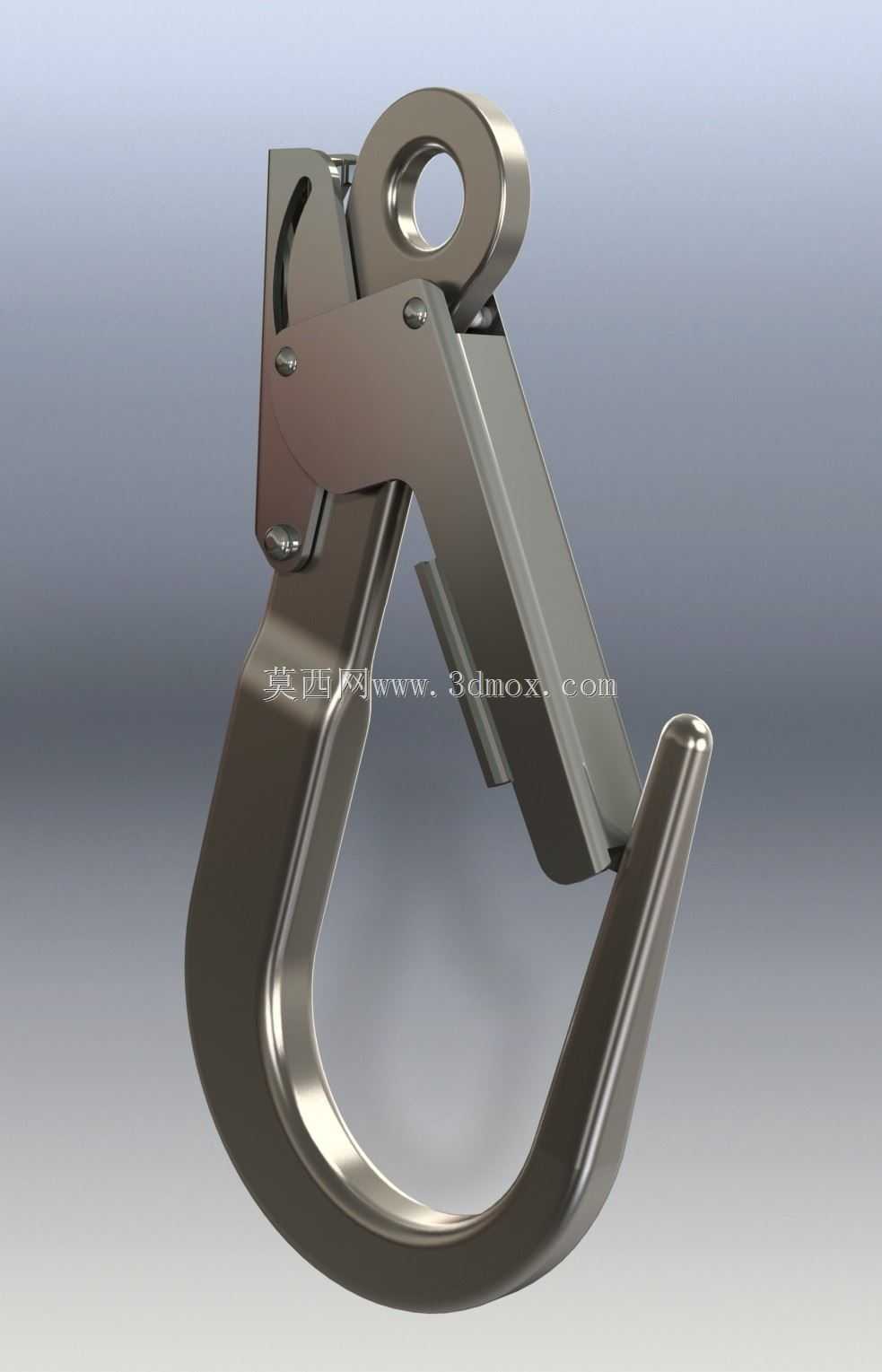

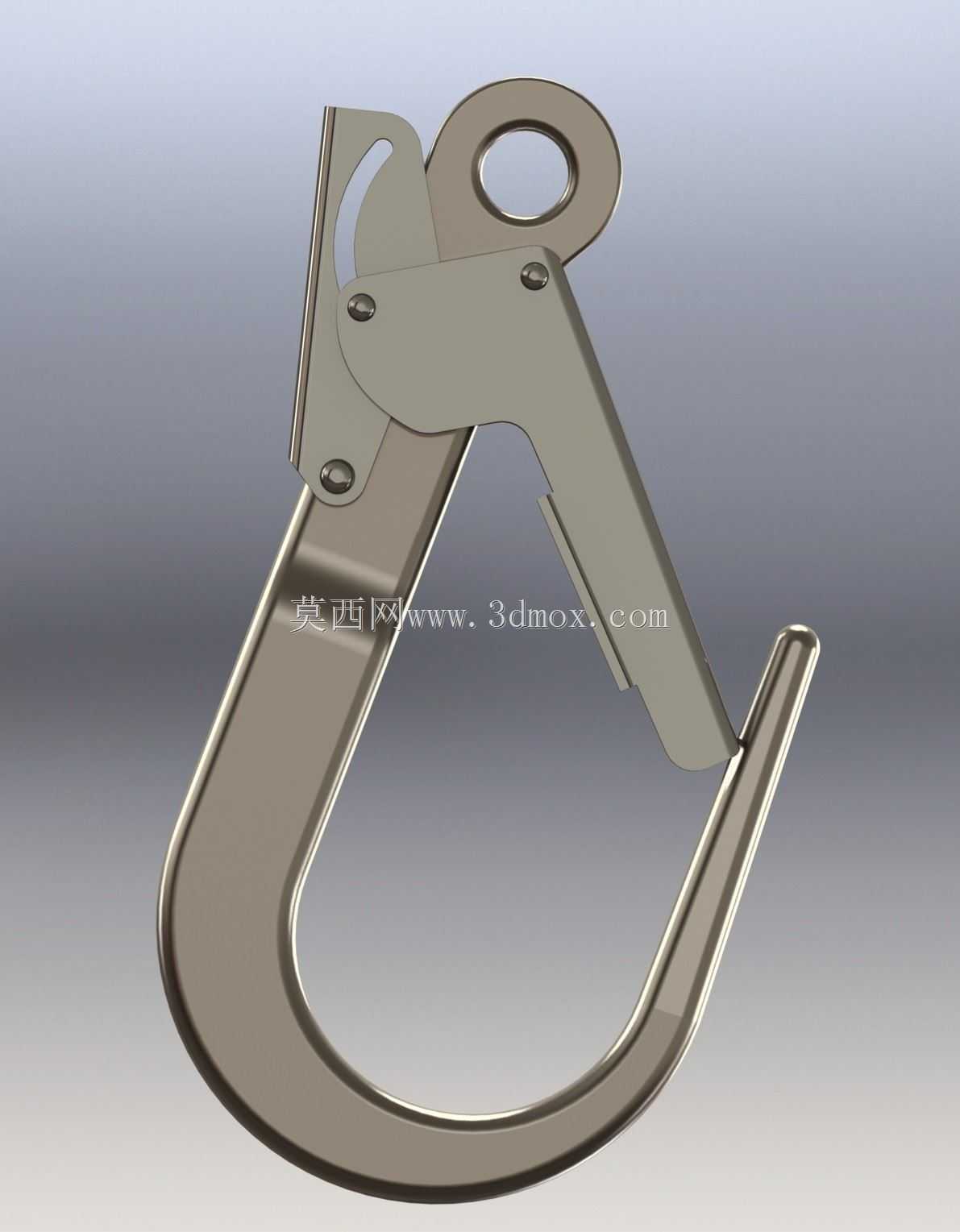

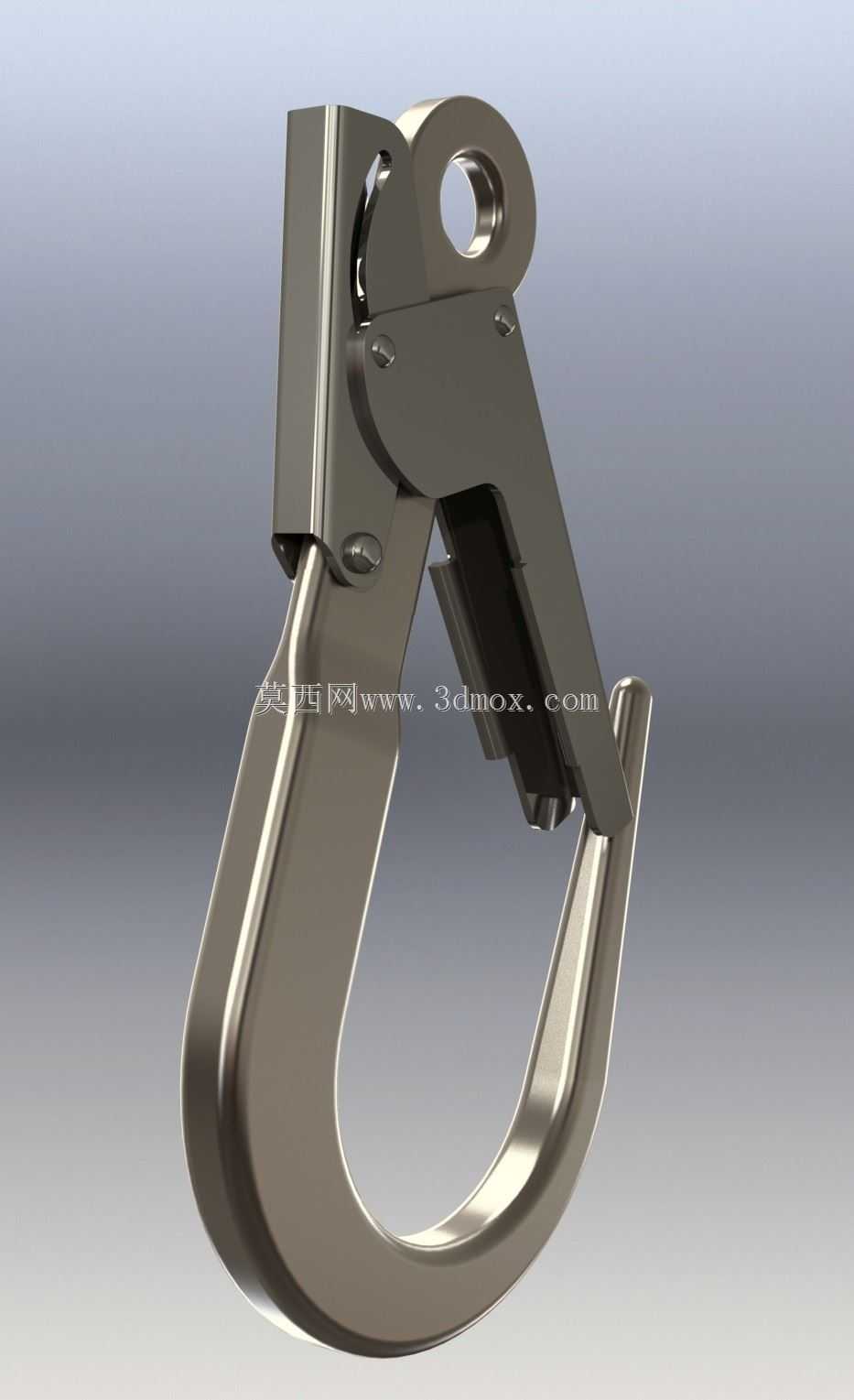

　　在车间物料周转、重型设备吊装、户外起重作业场景里，吊钩作为吊重载荷与起重设备之间的核心传力构件，其结构可靠性直接决定作业全流程的安全系数，常规无防脱结构的吊钩在作业过程中，容易因吊索具晃动、载荷摆动、起升制动冲击出现吊索滑脱的风险，这款带自锁防脱结构的安全吊钩，正是针对这类作业痛点完成的结构优化设计。从功能特性上看，吊钩主体采用大曲率U型承力钩体，钩身截面做了变厚度过渡处理，钩尖位置做了圆弧收边，既避免尖锐棱边割伤吊索纤维或钢丝绳表层，也能在挂入吊索时减少卡滞，钩体顶部的铰接吊耳孔做了同轴度公差控制，可适配标准规格的起重卸扣或吊环连接，铰接位置的销轴采用带防转限位的结构，避免长期受载转动出现销轴窜动脱落。

　　防脱锁扣采用扭簧预紧的铰接式结构，锁扣自由状态下在扭簧作用力下紧贴钩尖内侧端面，完全封闭钩体的开口间隙，当需要挂入或取出吊索时，只需按压锁扣尾部的施压面即可克服扭簧力矩打开开口，松开后锁扣自动复位锁止，不需要额外的插销或紧固件固定，操作动作可单手完成，适配高空作业时单手操作的工况需求。设计过程中优先考虑了载荷传递路径的合理性，整个钩体的受力从顶部吊耳沿钩身两侧弧形面均匀传递到钩尖承载区，没有出现应力集中的直角突变结构，锁扣的铰接点设置在钩体上部靠近吊耳的位置，避开了钩身主要承力区，不会因为锁扣安装破坏钩体的整体强度，扭簧的预紧力矩经过匹配计算，既不会因为力矩过大导致按压开锁费力，

　　也不会因为力矩过小在吊索晃动冲击下出现锁扣意外开启的情况。从安装边界来看，顶部吊耳的连接孔孔径适配常规起重作业中对应吨位的卸扣销轴直径，钩体的整体外轮廓宽度控制在合理范围，挂入吊索后吊索与钩身的接触包角满足起重规范要求，不会出现吊索局部受剪的情况，锁扣开启后的最大开口尺寸可满足对应规格钢丝绳吊带、环形吊索的挂入需求，锁扣闭合后与钩尖的贴合间隙控制在极小范围，即使是细直径的吊索也不会从间隙处滑脱。实际应用中，这类安全吊钩可适配桥式起重机、门式起重机、手动葫芦、电动葫芦等多种起重设备的末端吊点，也可作为吊装索具总成的末端配件使用，相比普通无防脱吊钩，不需要额外加装防脱保险卡，自身集成的自锁结构在长期使用中不易出现变形失效，

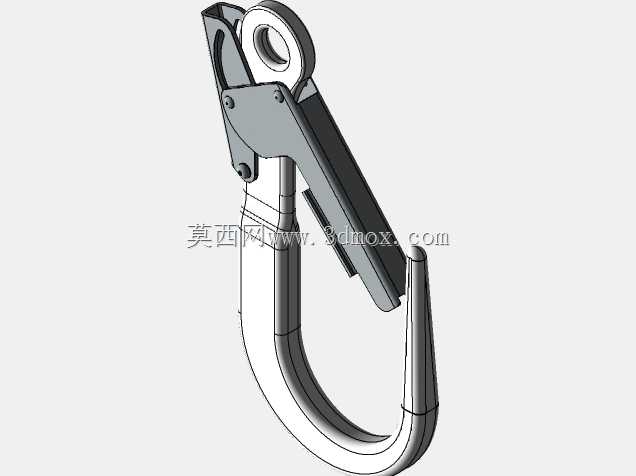

　　铰接位置的销轴可做定期润滑维护，扭簧疲劳后可单独更换，不需要整体报废吊钩，降低了长期使用的维护成本。钩体的外形过渡全部采用圆弧曲面，没有容易积灰积水的死角，在户外或潮湿车间使用后可直接冲洗清洁，不容易出现锈蚀积存的情况，表面做金属强化处理后可适应常规工业环境的使用需求，不需要额外做表面防护。在建模过程中，所有铰接位置的配合间隙都按照实际机加工公差设置，锁扣的转动行程做了限位设计，不会出现转动过位导致扭簧脱出的问题，钩身的承力截面尺寸经过受力校核，可满足额定载荷下的强度要求，同时兼顾了结构轻量化，不会因为冗余设计增加不必要的自重，减少起重设备的无效载荷占比。
