三阳极环形夹持工装结构设计

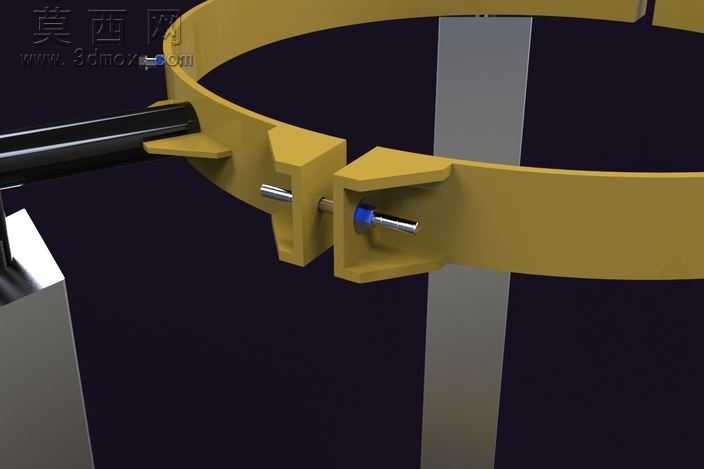

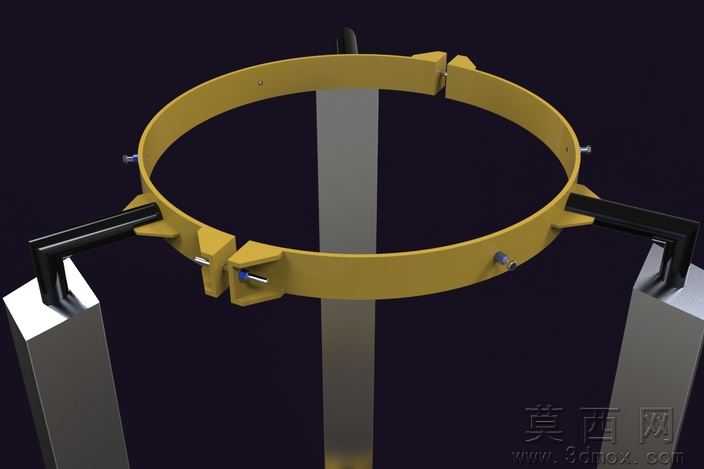

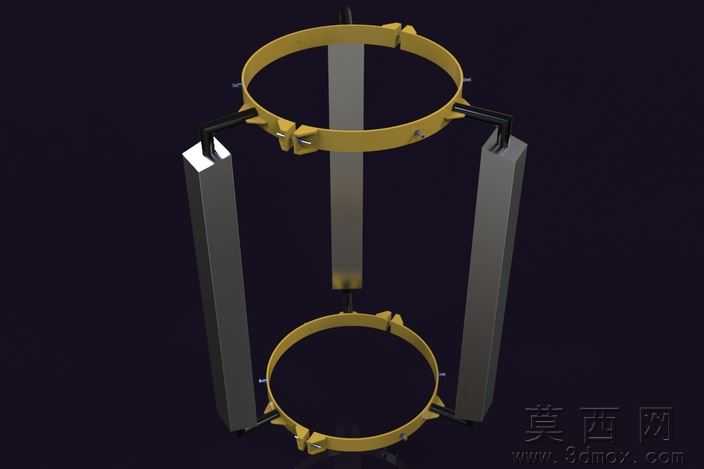

本作品为三阳极夹持工装的三维建模设计，整体采用环形主体搭配三组周向均布的夹持臂结构，建模过程中先通过草图绘制环形主体的内外轮廓，拉伸生成基础环体后，对环体上的夹持座安装位进行切除特征处理，保证三组夹持座沿环体120度均匀分布，确保夹持受力的均衡性。夹持臂部分采用实体建模与装配约束结合的方式，每处夹持单元设置有六角头螺栓锁紧结构，建模时对螺栓的螺纹段、尖状接触端头做了细节特征还原，清晰呈现接触件与阳极的贴合锁紧结构。材质渲染阶段，环形主体采用暖黄色金属漆面材质，模拟工装表面的防腐涂层效果，夹持臂与螺栓部件采用发黑金属材质，区分不同构件的材质属性，支撑立柱采用哑光银灰色金属材质，背景搭配深暗色纯色环境，通过渲染光影调整突出工装的结构轮廓与装配关系。设计思路上，该工装摒弃传统浸水式接触结构，采用夹壳式接触设计，避免水体对接触部位的腐蚀，每组夹持单元配置4颗六角头螺栓搭配尖状接触端头，保证夹持时的接触稳定性，结构设计上充分考虑长期使用的耐用性，可实现长达10年的使用寿命，适配铝阳极的夹持固定需求，周向三臂的布局能够保证夹持时阳极的对中性，避免安装偏斜，环体上预留的微调螺栓孔可适配一定尺寸范围内的阳极安装，提升工装的通用适配性。建模过程中对各部件的装配间隙做了合理设置，还原实际工装的装配公差，所有活动连接部位均做了结构避让，保证锁紧动作的可实现性，渲染输出的效果图清晰展示了工装的整体形态、各部件的连接关系以及工作状态下的夹持形式，完整呈现该三阳极夹持工装的结构特点与设计优势。
