多管路并行金属卡箍式软管固定支架

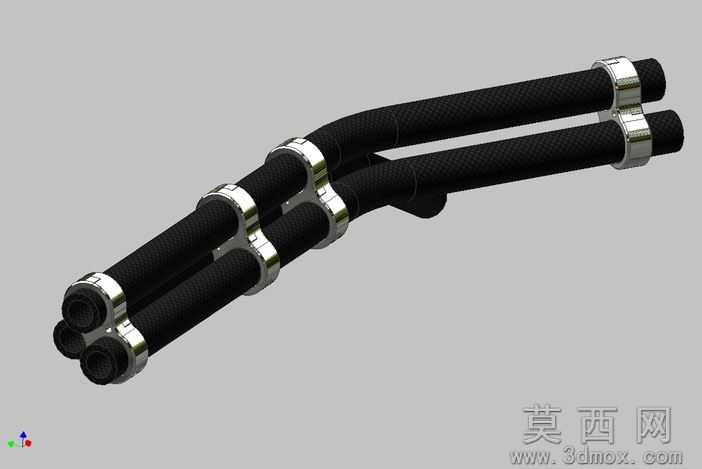

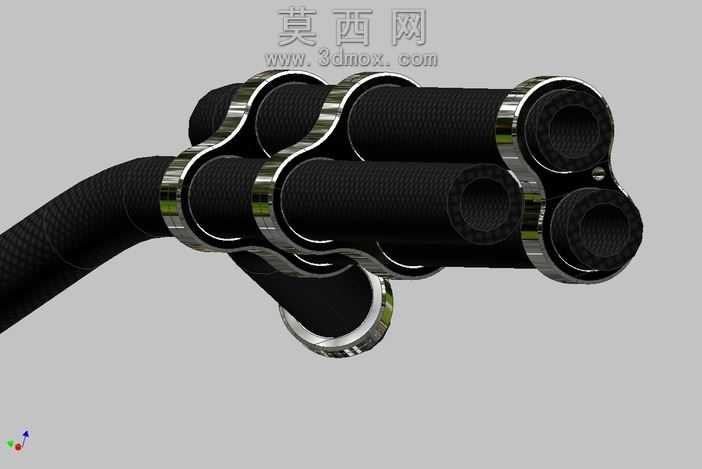

该软管支架模型采用三维参数化建模方式完成整体构建，建模过程中首先梳理多管路并行排布的空间逻辑，确定四根软管的走向弧度与相对间距，先绘制单根软管的中心引导线，通过扫掠命令生成带编织纹理表层的软管主体，软管端部的金属接头单独建模，通过回转命令生成接头的基体结构，再对接头表面做倒角与防滑纹理处理，还原真实液压或气动软管接头的结构特征。用于固定软管的金属卡箍是该模型的核心结构部件，建模时先根据软管外径确定卡箍的内圈直径，绘制卡箍的环形截面轮廓，通过拉伸与布尔运算生成卡箍的环形基体，再制作卡箍的锁紧连接结构，每处卡箍同时箍住两根相邻软管，沿软管走向等距排布，既保证多根软管的相对位置固定，又避免管路之间产生摩擦干涉。模型渲染阶段采用写实材质方案，软管部分赋予黑色带细微编织凹凸质感的橡胶材质，调整材质的粗糙度参数模拟橡胶表层的哑光磨砂质感，金属卡箍与接头部分赋予抛光镀铬金属材质，调整反射参数还原金属表面的高光反射效果，背景采用中性灰色调突出支架主体结构，渲染时添加柔和的环境光与定向主光源，在软管与卡箍表面形成自然的明暗过渡，清晰展现各部件的结构层次。设计过程中充分考虑管路固定的实际使用需求，多管路并行的排布方式能够有效规整设备内部的软管走线，减少管路占用的空间，金属卡箍的固定方式既具备足够的锁紧力，又不会过度挤压软管造成管路通径变形，支架末端的固定基座结构可直接与设备基体连接，实现整个管路组件的稳定安装，建模时所有结构的尺寸比例均参考实际工业软管固定件的参数设定，各部件之间的装配关系清晰，无结构干涉问题，可直接用于管路排布方案的展示、设备装配模拟以及相关五金配件的结构参考。
