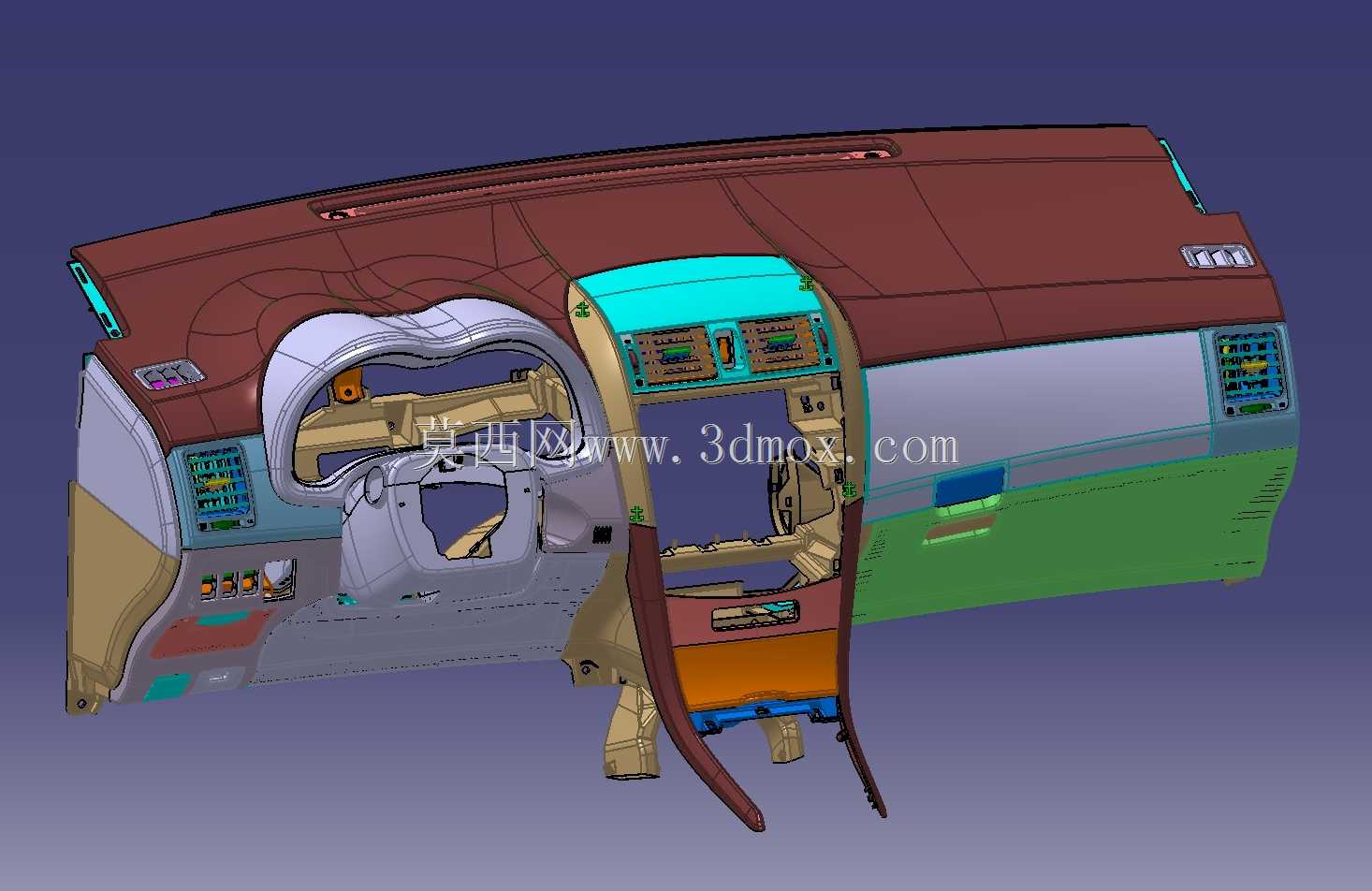

丰田花冠车型仪表台内饰结构三维数模

　　这套数模还原的是家用紧凑型轿车前排驾驶舱核心内饰构件，也就是日常驾乘中接触频次最高的仪表台总成，在整车开发流程里，这个部件属于内饰系统里集成度最高、边界匹配最复杂的模块之一，需要同时对接车身钣金、线束、空调、安全件、娱乐系统等十几个周边系统的安装接口，建模过程中需要反复核对各安装点的位置公差，避免实车装配时出现干涉问题。

　　从实际装车场景来看，这个部件覆盖了前排驾驶位与副驾驶位的前方整个舱内区域，上沿衔接前挡风玻璃下沿的接风槽结构，两侧对接A柱下内饰板的安装卡扣位，下沿分别延伸至主驾转向柱护罩区域、副驾手套箱下沿以及中央通道的衔接位置，整体横向宽度覆盖整车前排座舱的全宽尺寸，纵向深度从防火墙位置一直延伸到驾乘人员膝部前方的预留安全空间，建模时特意预留了膝部碰撞的溃缩变形空间，所有棱角位置都做了圆角过渡处理，满足内饰件的碰撞安全法规要求。

　　功能层面，这个总成集成了非常多的子部件安装位：主驾侧预留了组合仪表的安装沉台，转向柱穿过的位置做了分层避让结构，周边布置了大灯调节、后视镜调节等功能按键的安装卡槽；中控区域从上到下依次布置了中控出风口、多媒体主机安装位、空调控制面板安装位，下方预留了换挡机构的上部装饰罩衔接位，两侧的竖向装饰条做了分色处理，对应实车的不同内饰配置版本；副驾侧上方布置了安全气囊的安装弱化线区域，下方是整体式手套箱的安装转轴与锁扣位置，侧面预留了侧除霜出风口的风道接口；整个仪表台的内部空腔走形完全匹配空调风道的布置走向，所有出风口的位置都做了导风斜面的结构设计，保证空调出风可以覆盖到驾乘人员的上半身区域。

　　设计思路上，这个模型采用了分层建模的逻辑，最外层的表皮层对应实车的软质搪塑或者皮质包覆区域，中间的发泡层做了厚度均匀的偏移处理，保证触感的一致性，内层的骨架结构预留了所有的安装卡扣、螺丝柱的位置，和车身钣金的安装点一一对应，每个安装柱的根部都做了加强筋结构，避免车辆长期行驶振动下出现安装柱断裂的问题。分件逻辑完全遵循量产车的装配工艺，左右侧的端盖、中控装饰条、出风口面板都做了单独的分件，零件之间的分模线位置都做了美工缝的结构设计，缝隙宽度控制在0.3-0.5mm的实车工艺范围内，既保证装配公差的容错空间，也兼顾内饰的外观精致度。

　　安装边界的核对是这类内饰件建模的核心重点，数模里所有和周边件对接的位置都做了公差预留：和前挡风玻璃接触的上沿位置做了软质胶条的安装槽，避免行驶中出现摩擦异响；和A柱内饰板对接的位置做了搭接止口，保证两个零件拼接后没有明显的台阶差；转向柱穿过的位置预留了足够的调节避让空间，满足转向柱上下、前后调节的全行程范围内都不会和仪表台发生干涉；副驾安全气囊的展开区域做了结构弱化处理，模型里特意标注了气囊展开的预留空间，避免气囊弹出时被周边结构阻挡。另外，整个仪表台的下沿位置都做了圆角软化处理，在车辆发生正面碰撞时，可以降低驾乘人员膝部、腿部接触时的伤害值，所有的储物格边缘都做了翻边加强，避免长期使用后出现边缘变形的问题。

　　从结构设计的角度看，这类仪表台模型的建模难点不在于曲面的外观顺滑度，而在于内部隐藏结构的合理性，比如线束的走向固定卡扣位置、空调风道的密封面设计、各个电器件的检修预留空间，这些位置在外观上看不到，但直接决定了零件量产之后的装配效率和使用可靠性，数模里把这些隐藏结构都做了完整还原，不管是做内饰结构的学习参考，还是做同平台车型的改款设计，都可以直接复用其中的成熟结构逻辑，减少前期方案验证的时间成本。
