滚筒式籽料分选分离设备结构设计

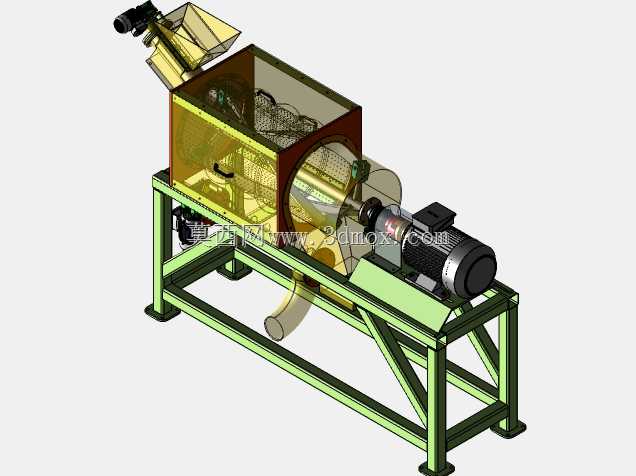

　　在农产品初加工、小型散料分选的生产场景中，这类滚筒式籽料分离设备主要用于颗粒状物料的分级除杂作业，常见于油料作物预处理、坚果初分选、粮食清选工段，可将混杂在籽料中的皮壳、碎渣、异径颗粒通过筛筒的回转作用完成分离，替代传统人工筛分的低效作业模式。从结构布局来看，设备整体采用型钢焊接机架作为承载基础，机架采用矩形管拼接的桁架式结构，支腿底部预留安装孔位，可直接通过膨胀螺栓固定于硬化车间地面，安装时需保证机架纵向水平度偏差不超过千分之二，避免筛筒回转过程中出现轴向窜动。设备核心作业部件为倾斜布置的冲孔筛筒，筛筒一端通过辐条式支撑结构连接主轴，主轴两端采用带座外球面轴承固定在机架上，传动端通过联轴器与减速电机直连，

　　省去了链传动的张紧维护环节，传动效率更高；筛筒外部设置半封闭的罩壳，罩壳上部开设观察口可随时查看筛面堵料情况，下部设置集料斗将筛下物统一导出，筛筒高端位置连接倾斜进料溜槽，溜槽上方设置敞口进料斗，可匹配人工倒料或上游皮带机来料的进料方式，筛筒低端位置设置大颗粒出料口，将无法透筛的杂质或大粒径物料直接排出。设计过程中，筛筒的倾斜角度控制在3-5度区间，既保证物料在筒内可以依靠自重沿轴向缓慢移动，又不会因为倾角过大导致物料走速过快、筛分不充分；筛筒的转速经过核算设定在临界转速的60%左右，保证筒内物料可以被提升到合适高度后抛落，充分接触筛面完成透筛，同时避免转速过高导致物料贴附筒壁无法下落。罩壳与机架之间采用螺栓可拆卸连接，

　　日常清理筛面、更换不同孔径筛筒时，只需拆除罩壳连接螺栓即可完成操作，不需要拆解传动组件。进料溜槽的角度设置为45度，保证籽料可以顺畅滑入筛筒内部，不会在溜槽内出现积料堵料的情况，溜槽末端延伸至筛筒内部150mm左右，避免进料时物料撒落到筛筒外部。减速电机安装在机架端部的可调式安装座上，安装座预留长条形调节孔，可在安装时调整电机位置保证联轴器的同轴度，运行过程中也可补偿少量的安装偏差。设备整体的宽度控制在1200mm以内，长度不超过2200mm，高度不超过1500mm，属于小型固定式分选设备，不需要额外的大型安装基础，适合中小型加工车间的工位布置，单台设备的处理量可根据筛筒孔径、转速的调整适配每小时1-3吨的籽料处理需求。

　　从建模细节来看，所有型钢拼接处都做了焊缝示意，轴承座、电机、联轴器等标准件都按照实际选型的外形尺寸建模，筛筒的冲孔按照正三角形排布做了阵列特征，罩壳的透明观察窗采用半透明材质示意，可直观看到内部筛筒的结构形态，机架底部的安装孔、各部件的连接孔位都做了准确的位置标注，可直接用于后续的工程图导出、生产加工参考。在实际选型应用中，可根据待分选籽料的粒径范围更换不同冲孔规格的筛筒，比如针对葵花籽、南瓜籽等油料籽料，可选用孔径6-8mm的筛网，针对核桃、杏仁等大粒径坚果，可更换为15-20mm孔径的筛筒，设备的传动端设置了安全防护罩，避免运转过程中人员接触旋转部件引发安全隐患，整体结构没有复杂的定制化零部件，大部分结构件都可采用常规型材、板材加工完成，制造成本较低，维护难度小，适合小型加工厂的自产自用或小型设备厂商的批量生产。
