多层多料斗筛分给料一体化工业设备结构

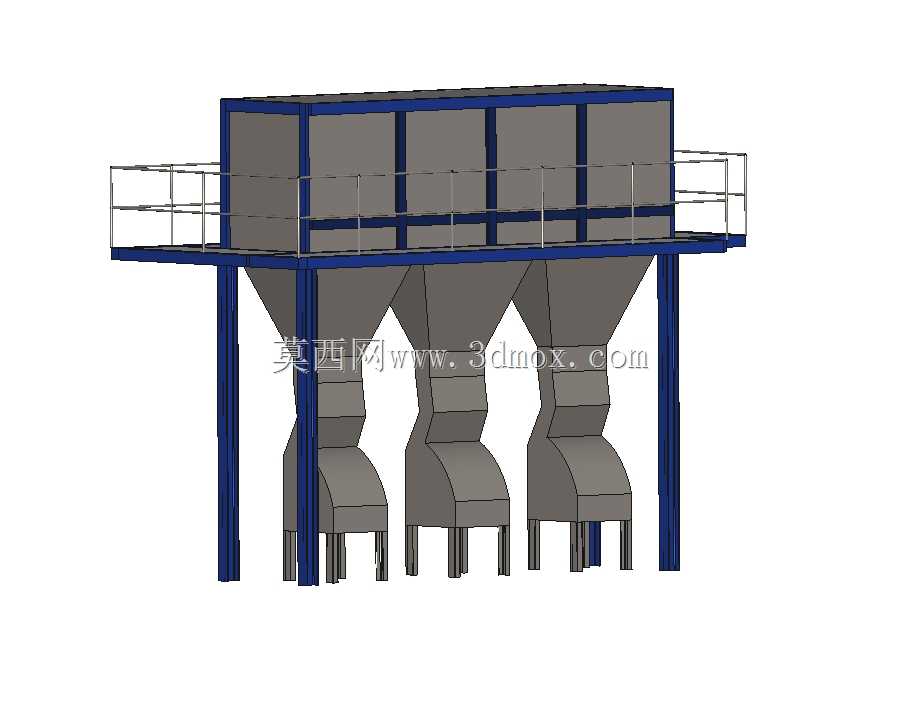

　　这套设备主要面向散状物料的分级分选工段设计，常见于矿山、建材、粮食加工等需要对颗粒状、小块状物料做粒度分级的生产场景，承担筛分后分料导流、衔接下游研磨或输送工序的核心作用。从结构布局来看，设备采用上层高架平台搭配下部三组并列锥形料斗的排布形式，上层封闭舱体为筛分作业的核心容纳空间，周边设置的护栏满足日常巡检、易损件更换的操作安全要求，平台支撑立柱采用等边角钢或H型钢做框架承重，立柱底部预设地脚安装板，可直接与混凝土基础或车间钢平台做螺栓固定，安装时需保证平台整体水平度偏差不超过千分之二，避免筛分作业时因偏载引发结构共振。上部筛分舱采用分段式仓体设计，每个仓段对应下部一个独立出料斗，可根据物料分级需求在仓内配置不同网孔的筛板，

　　筛板采用快压式固定结构，无需整体拆解舱体即可完成筛网更换，适配不同粒度物料的分选切换需求。下部的锥形料斗采用渐缩式流道设计，流道倾角设置为62度，大于常见散状物料的安息角，可避免湿黏物料在斗壁积料堵料，每个料斗下口预留标准法兰接口，可直接对接螺旋输送机、斗式提升机或者带式输送机的受料段，无需额外做转接溜槽的二次设计。设计阶段优先考虑了设备的维护便利性，上层平台的操作面预留了1.2米宽的巡检通道，护栏高度符合工业操作平台1.2米的安全规范，护栏横杆间距不大于350毫米，防止巡检人员失足跌落；设备的传动部件安装位预留在筛分舱侧部的扩展平台上，现场安装时可根据车间布线方向选择左侧或右侧布置电机与传动组件，无需对主体结构做切割改动。

　　从安装边界来看，设备整体宽度适配常见的3米跨度车间柱距，整体高度控制在7米以内，可安装在标准层高8米的工业厂房内，料斗下口距离地面的预留高度为2.8米，足够容纳下游输送设备的受料段以及日常清堵操作的空间。结构受力方面，上部筛分作业产生的交变激振力通过支撑立柱均匀传导至基础，立柱与平台横梁之间采用加劲肋焊接强化，可承受长期交变载荷下的结构疲劳，避免焊缝开裂。料斗与上部平台的连接位置采用柔性密封结构，既可以防止筛分过程中粉尘外溢，又能隔断筛体振动向平台框架的传导，降低整体作业噪音。针对不同物料的特性，这套结构可做针对性调整：处理磨琢性强的矿石类物料时，料斗内壁可加装耐磨衬板，衬板采用沉头螺栓固定，磨损后可快速更换；

　　处理粮食类易潮解物料时，可在仓壁加装振动器或空气炮接口，防止物料搭桥堵料；处理含尘量高的物料时，上部舱体可预留除尘风口，对接车间除尘系统，实现负压作业无粉尘外溢。这套结构的设计逻辑没有追求冗余的功能叠加，而是围绕筛分-分料-导流的核心工序做结构优化，所有部件的尺寸都适配通用工业标准件的选型，比如护栏采用标准40方管制作，料斗法兰采用国标平焊法兰，支撑型钢采用市场常规备货的型号，现场制作或采购配件都无需开模定制，可有效缩短设备的制造安装周期，降低后期维护的配件成本。在实际生产流程中，物料通过上部舱体的进料口进入筛分区域，不同粒度的物料透过对应网孔的筛板后，分别进入下部对应的锥形料斗，顺着料斗流道进入下游不同的处理工序，比如大粒度物料返回破碎设备再次破碎，合格粒度物料进入研磨设备，细粉物料进入成品输送环节，整套结构可同时完成三级物料的分选导流，替代传统单级筛分加多个转接溜槽的分散布局，减少设备占地面积，降低物料转接过程中的撒料、扬尘问题。
