小型桌面级木工数控雕刻加工设备

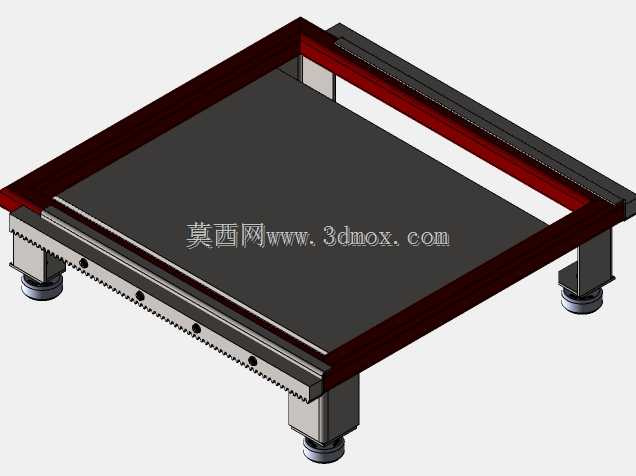

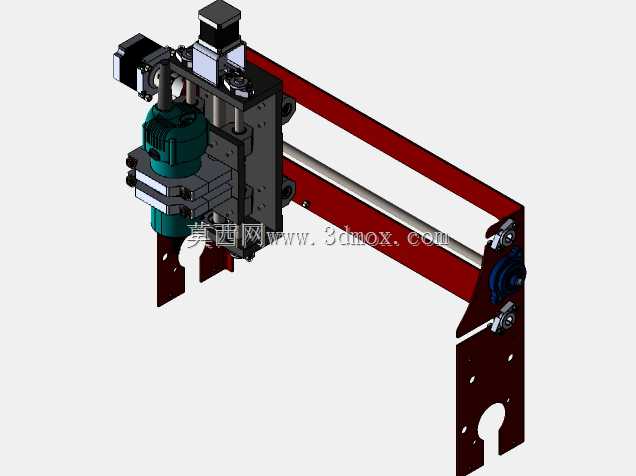

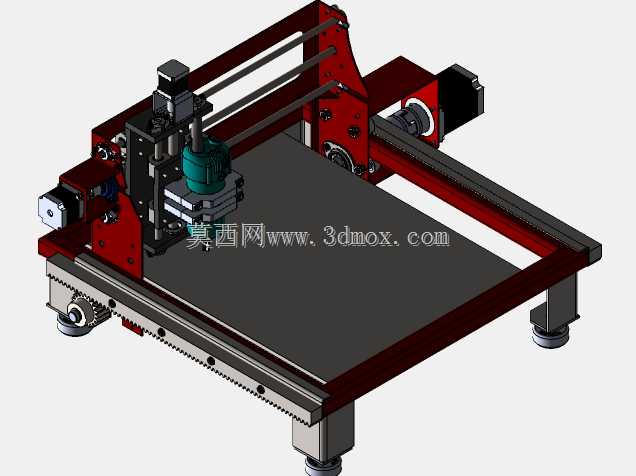

　　这款桌面级数控雕刻设备，核心定位是面向小型木工加工场景的精密加工载体，在个人木工工作室、文创产品打样、教学实训场景中有着极高的适配性，能够覆盖平面雕刻、轮廓切割、浅浮雕加工等多类木工工序需求，相较于工业级大型雕刻设备，它的占地边界控制在普通工作台可容纳的范围，不需要单独预留大型设备安装空间，也无需做专门的设备地基处理，放置在标准承重的木质或金属工作台面上即可完成安装调试，适配小批量定制化木工件的加工需求。从结构设计逻辑来看，设备采用龙门移动式的传动布局，加工台面固定作为工件承载基准，X轴传动组件布置在台面两侧的支撑梁上，Y轴带动龙门整体沿两侧导轨做纵向进给，Z轴主轴组件挂载在龙门横梁上做垂直方向的进给运动，

　　这种布局的优势在于运动部件的重量控制更均衡，进给过程中的惯性负载更小，在小尺寸加工行程内能够获得更稳定的动态响应，避免固定龙门结构下移动工作台带来的负载上限受限问题。传动结构上，三个进给轴均采用圆柱直线导轨作为运动导向元件，配合同步带轮传动副传递动力，这种选型搭配是兼顾成本与加工精度的典型方案：圆柱导轨的安装调试门槛更低，对安装面的平面度公差要求低于线性方轨，适合小型设备的快速装配校准；同步带传动则可以在无润滑维护的情况下实现长周期稳定运行，避免丝杠传动在木工多尘环境下容易积屑卡滞的问题，同时带传动的缓冲特性能够吸收主轴切削时产生的小幅振动，降低振动传递到进给电机端的概率，延长驱动元件的使用寿命。

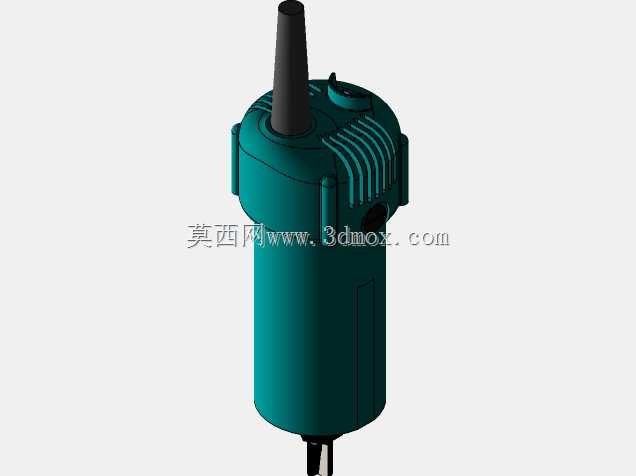

　　主轴组件采用高速风冷电主轴作为切削动力输出端，额定转速覆盖木工切削常用的转速区间，能够适配不同直径的木工铣刀、雕刻刀，针对软木、硬木、人造板材等不同木工材料，可以通过调整进给速度与主轴转速的匹配参数，获得光滑无毛刺的切削断面。设备的支撑框架采用板材拼接式结构，主要受力的龙门侧板、端部支撑座均采用加厚板材加工成型，连接位置通过定位销与紧固件完成刚性连接，既保证了整体框架的结构刚性，减少切削过程中的框架形变振颤，也降低了整体结构的加工难度，不需要大型铸造或焊接工序即可完成整机的装配。在安装边界上，设备的整体外轮廓尺寸控制在桌面设备的合理区间，台面加工区域能够覆盖常规小型木工工件的加工尺寸需求，从个性化定制印章、木质挂牌，到小型家具配件、

　　工艺摆件的粗精加工都能适配；电气控制组件可以集成安装在设备端部的空余空间，不需要额外单独放置电控柜，进一步压缩了设备的整体占地空间。从实际使用的场景适配来看，这款设备既可以满足木工爱好者个人DIY创作的需求，也能作为小型文创工坊的小批量生产设备，同时在职业院校的数控加工实训课程中，也可以作为教学演示载体，帮助学员理解三轴数控设备的运动逻辑、传动结构组成以及切削参数匹配逻辑。设计过程中针对木工加工的多尘环境做了针对性的结构优化，导轨位置预留了简易防尘结构的安装空间，能够阻挡大部分木屑粉尘进入导轨运动副，减少日常维护的工作量；主轴的安装位置设计了可调节的锁紧结构，方便根据不同加工需求更换不同功率的主轴组件，拓展设备的加工适配范围；台面上预留了通用的工件装夹槽位，可以配合压块、简易夹具完成不同形状工件的固定，不需要额外定制专用夹具就能完成多数常规工件的装夹定位。进给轴的限位位置设置了物理缓冲结构，避免设备调试过程中出现超程碰撞时损坏传动部件，各运动部件的连接位置均设计了可调间隙的结构，在设备长时间运行出现传动间隙后，可以通过调整紧固件的预紧力恢复运动精度，延长设备的整体使用寿命。
