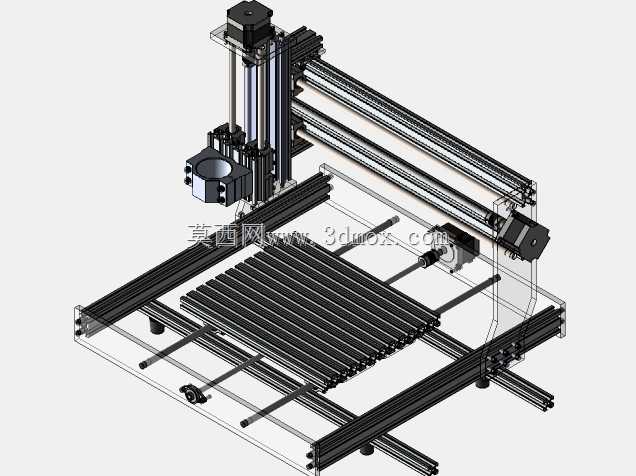

小型桌面级三轴数控雕刻机结构设计

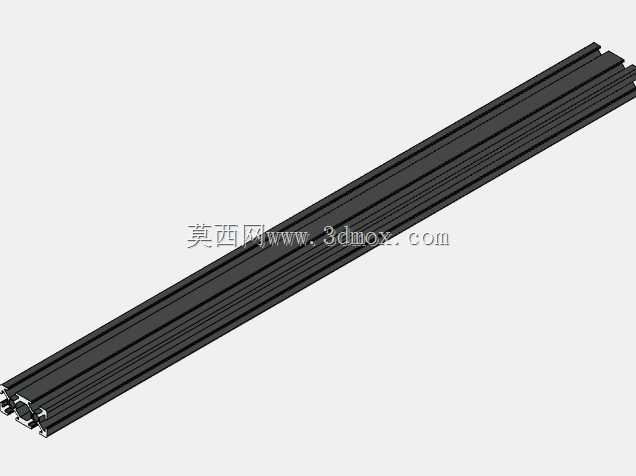

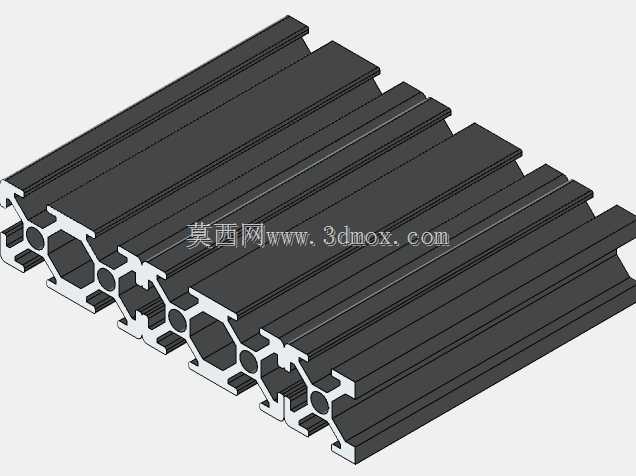

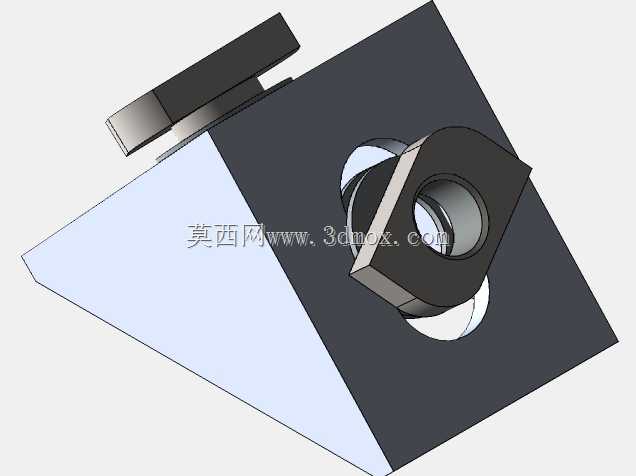

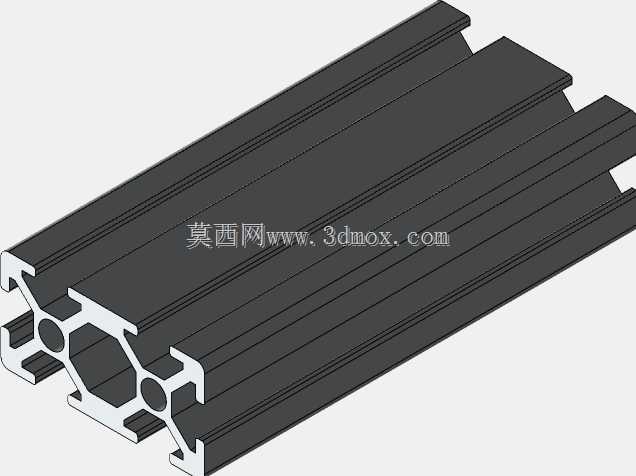

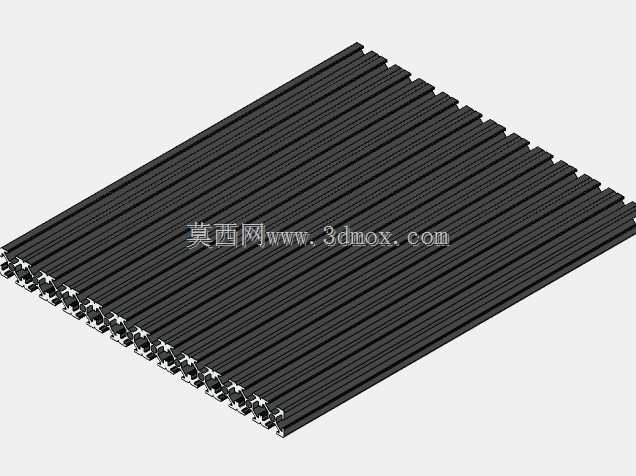

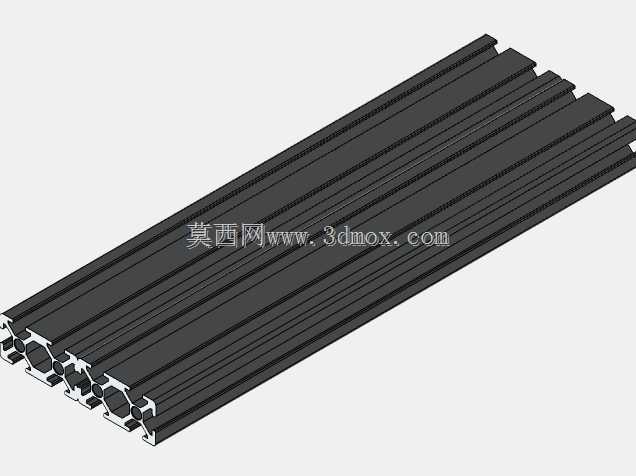

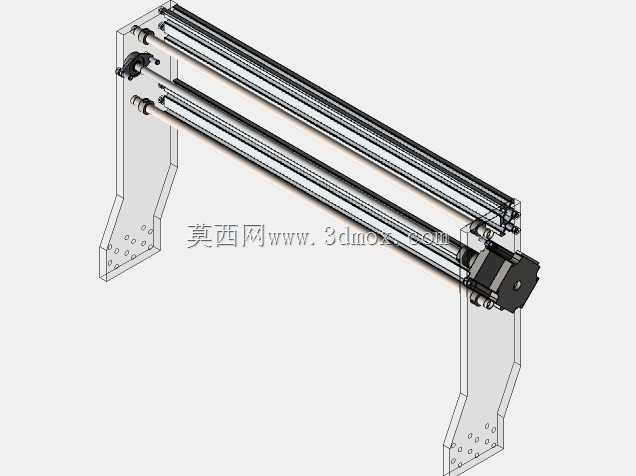

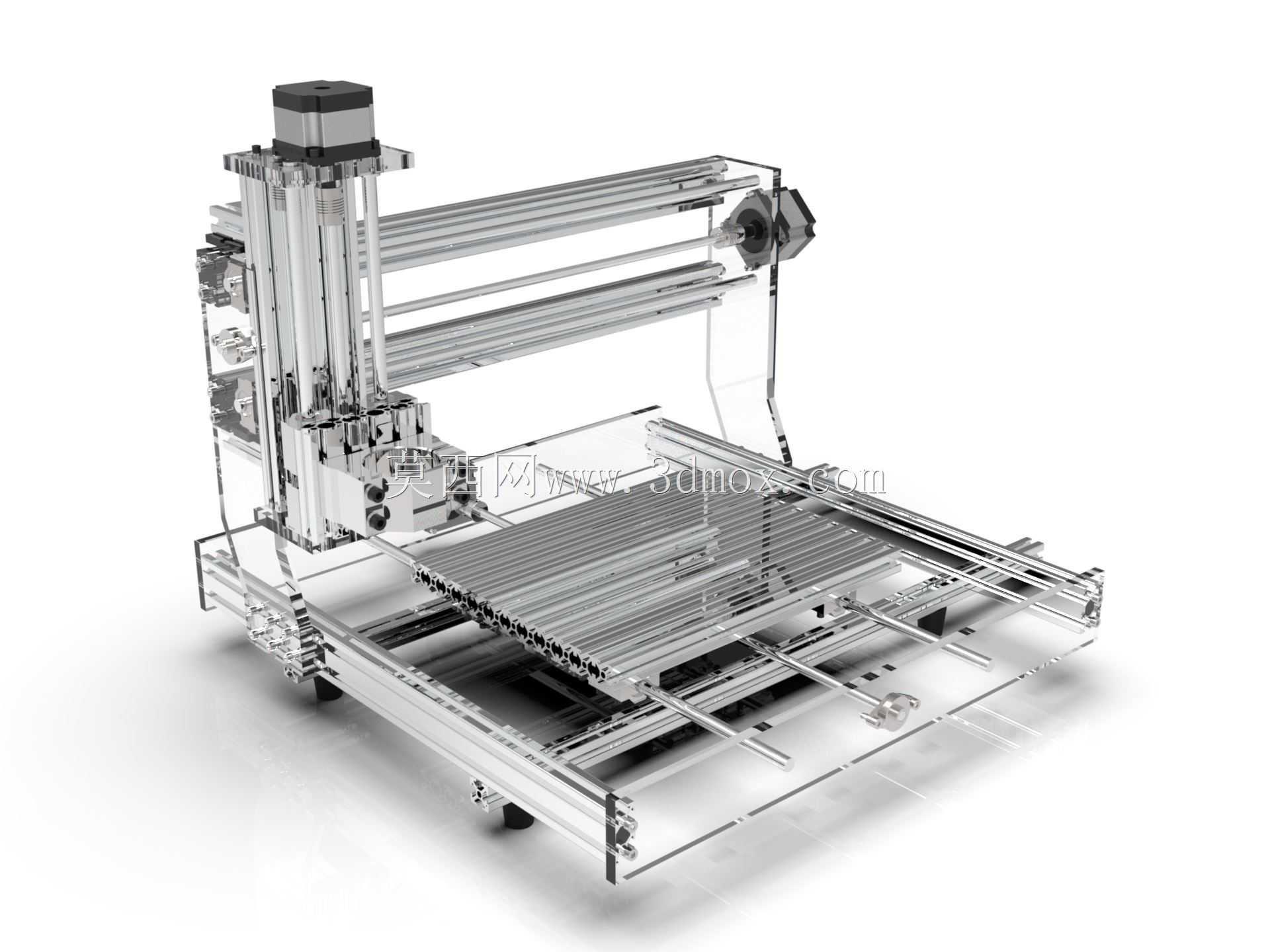

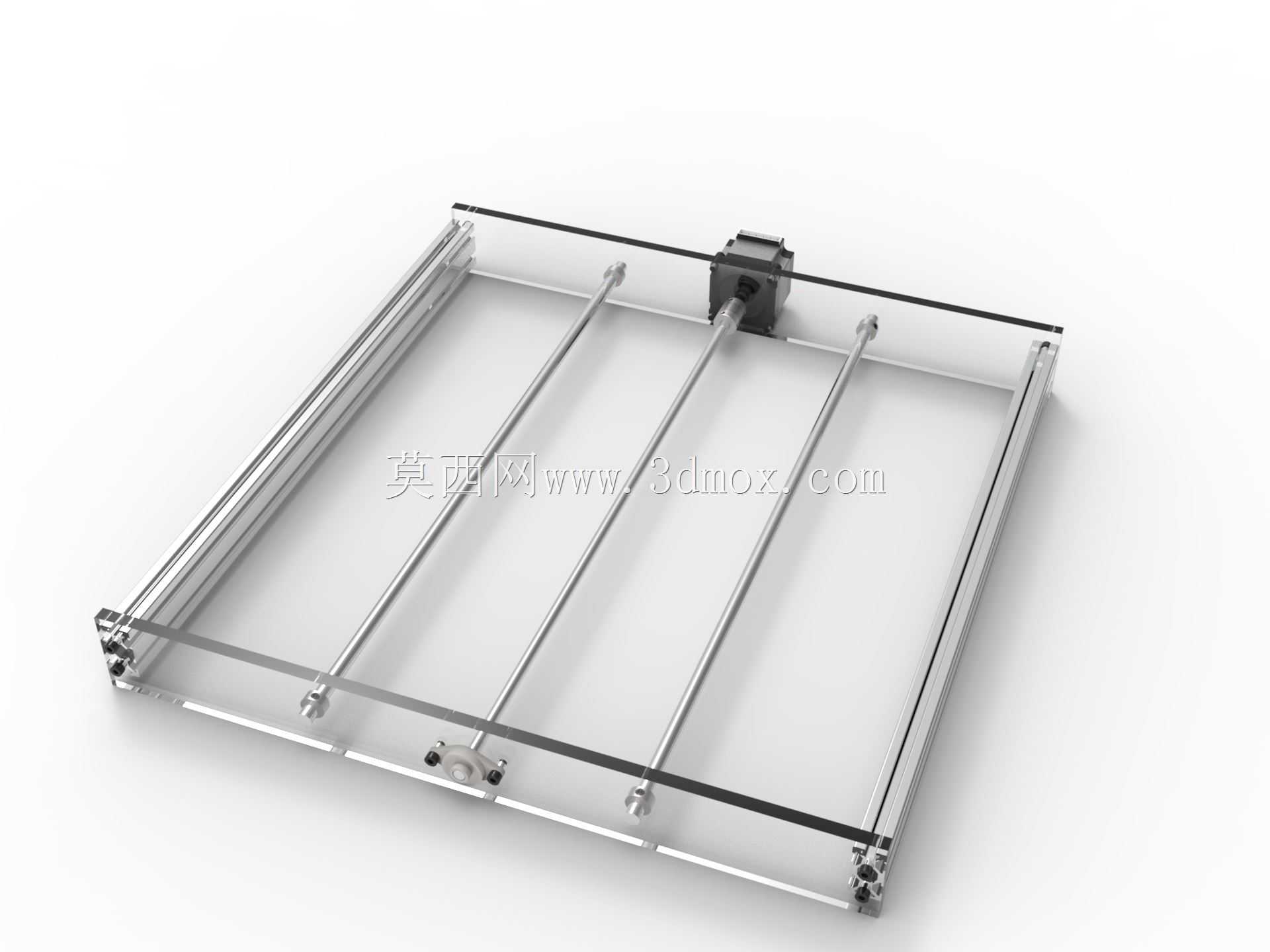

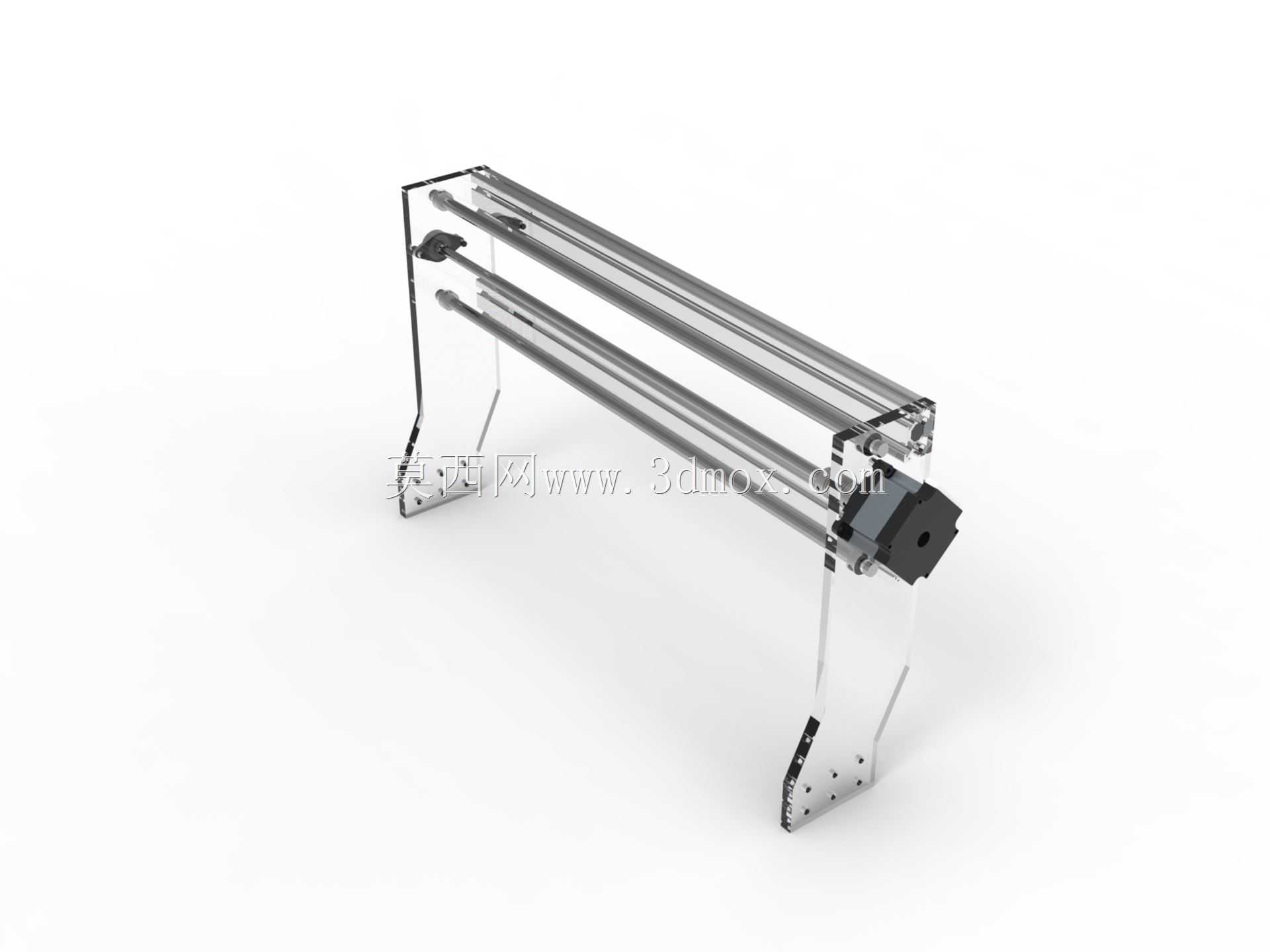

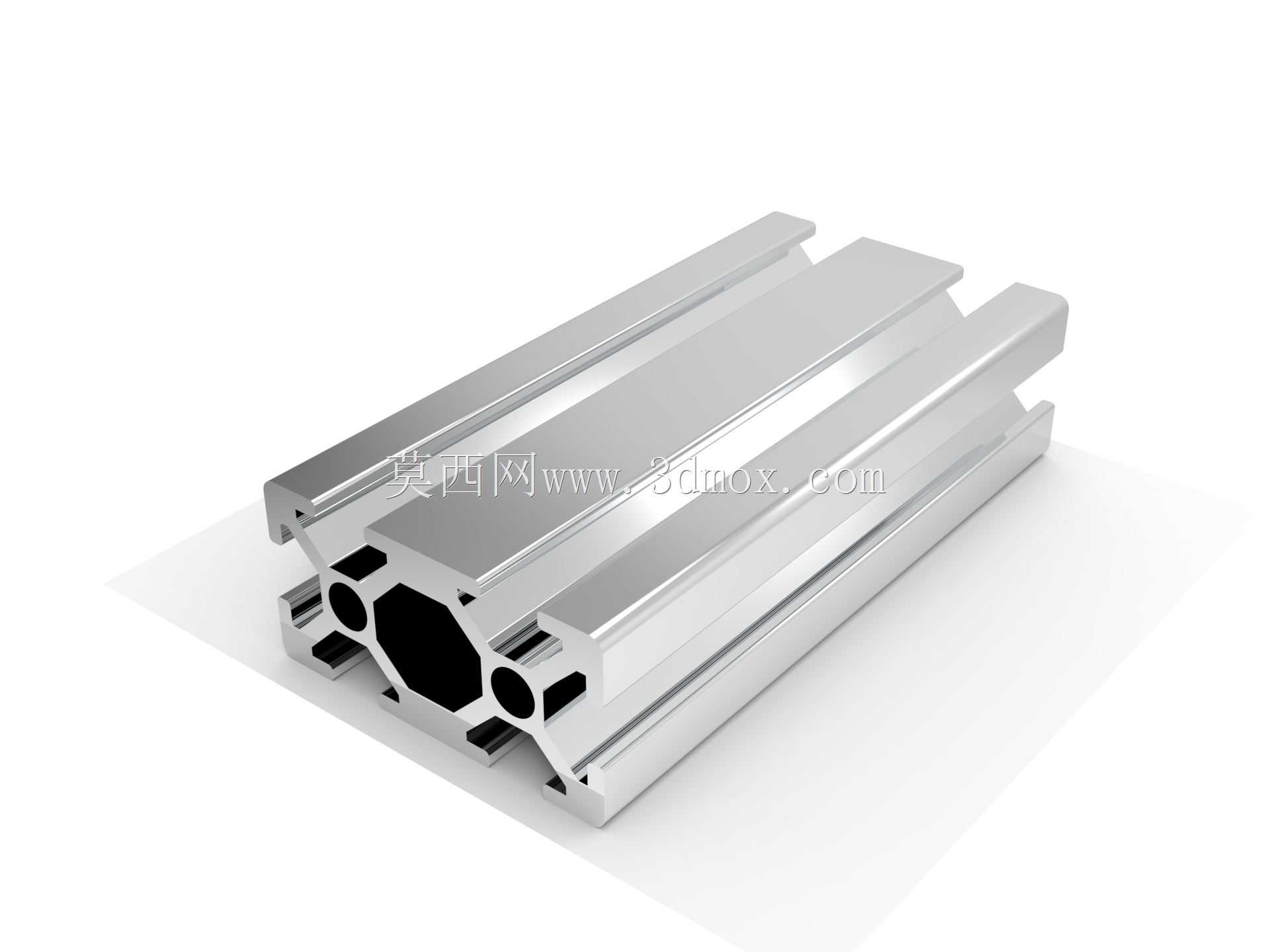

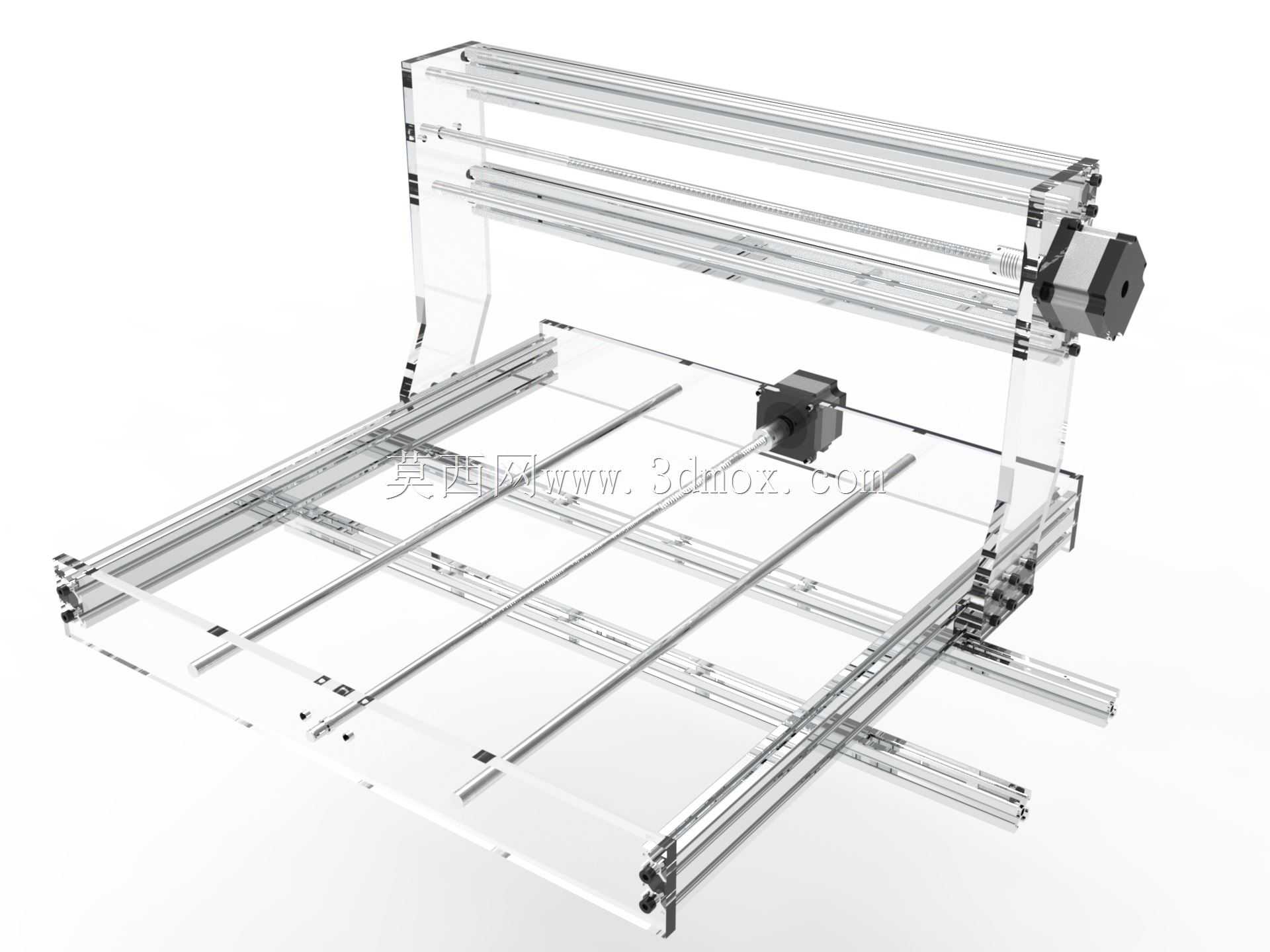

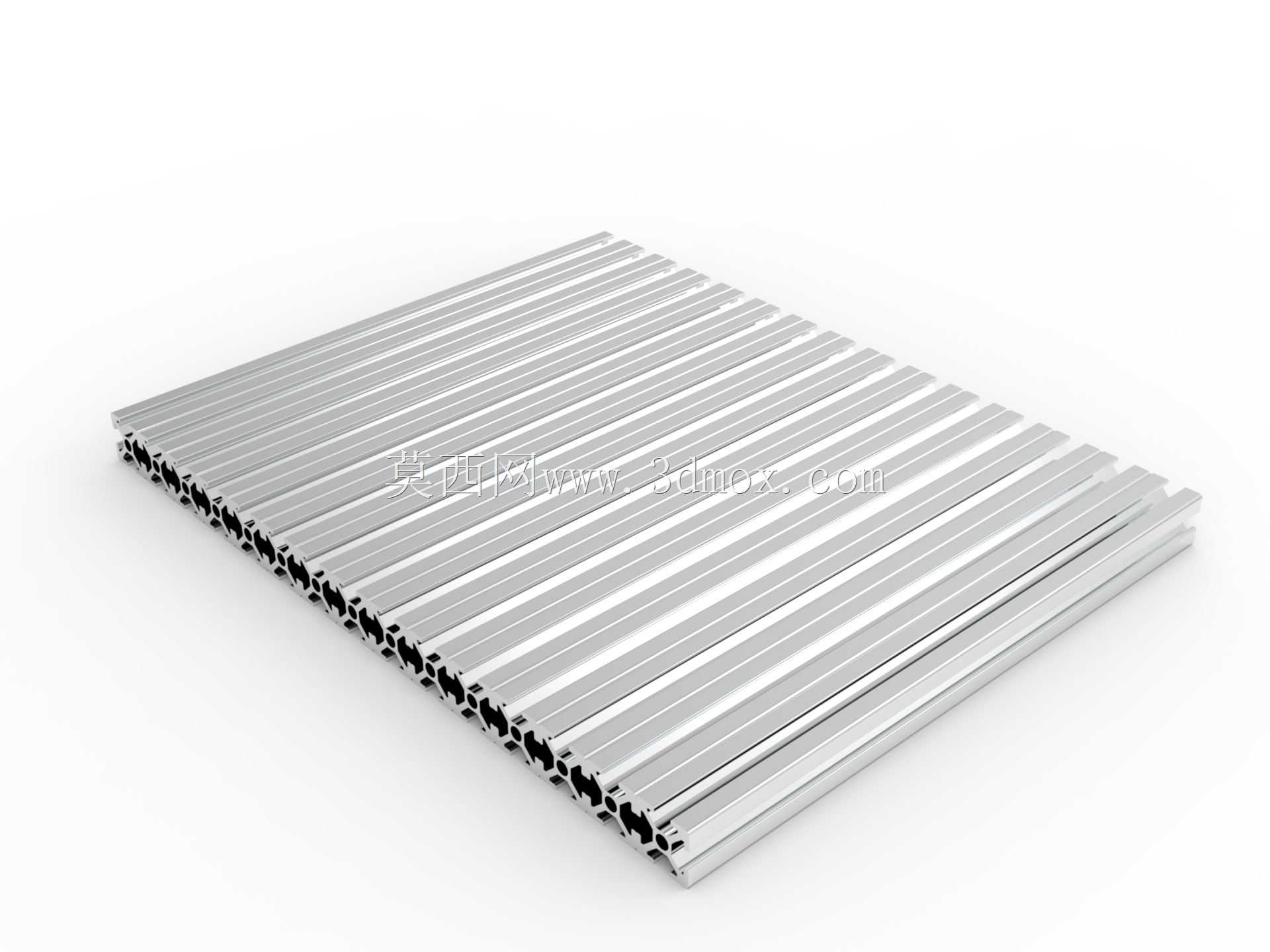

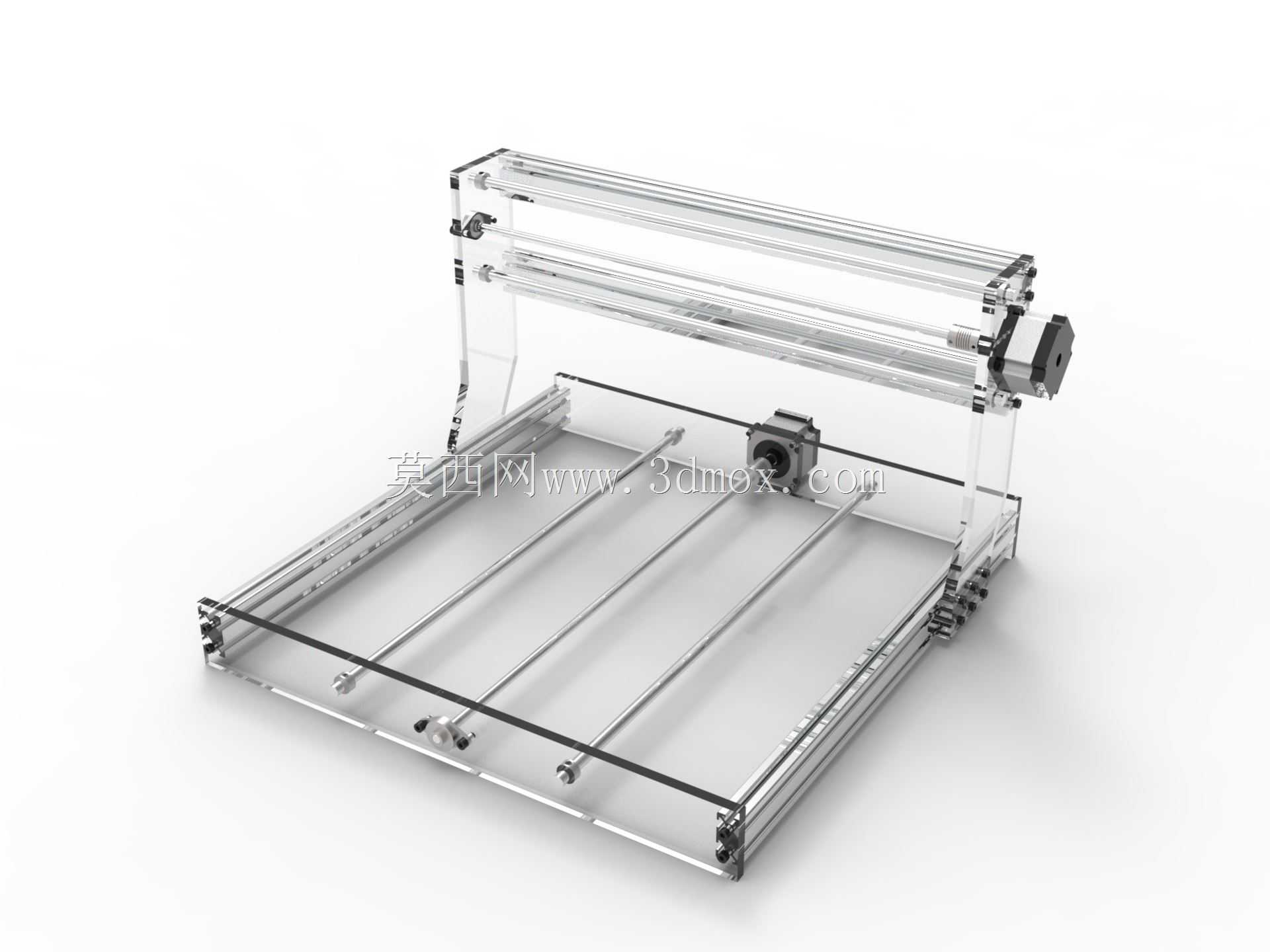

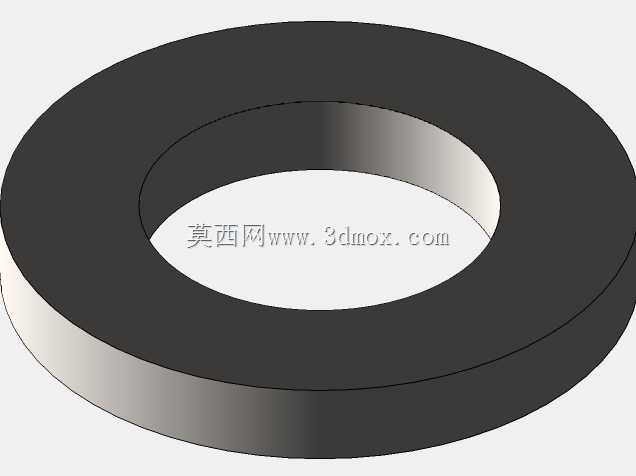

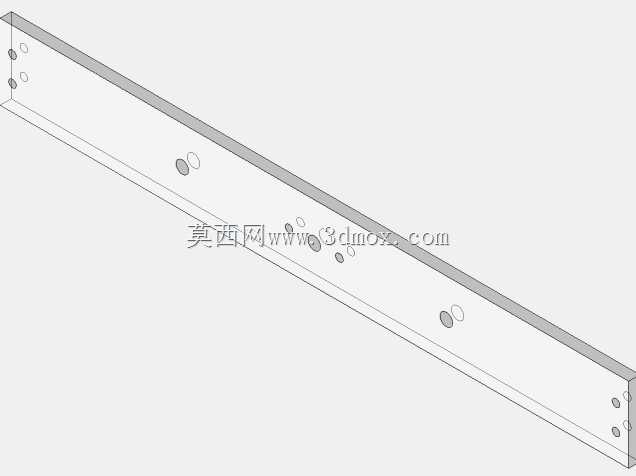

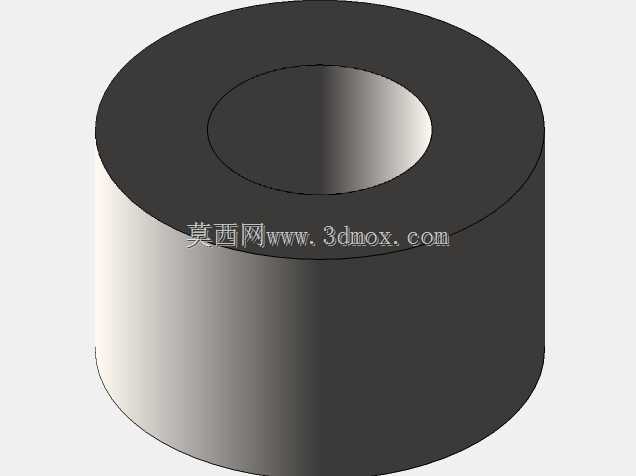

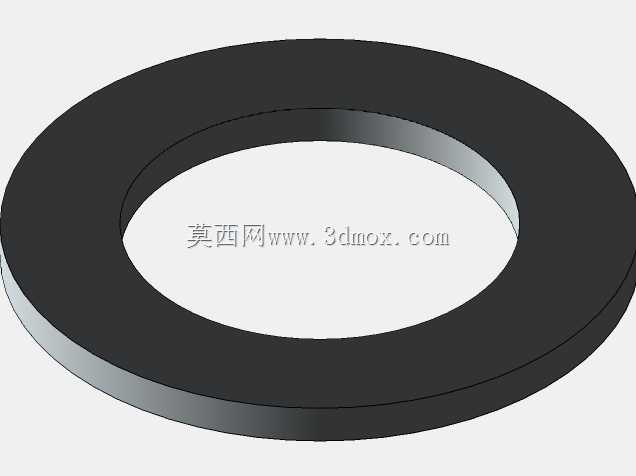

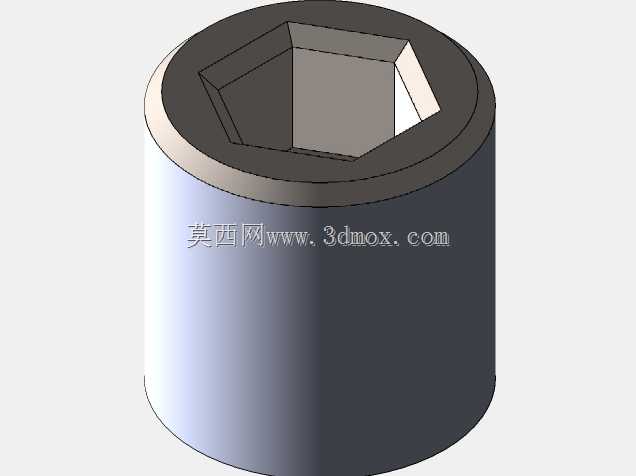

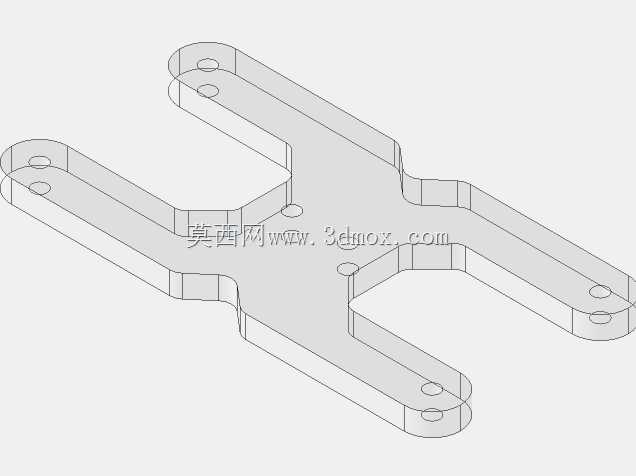

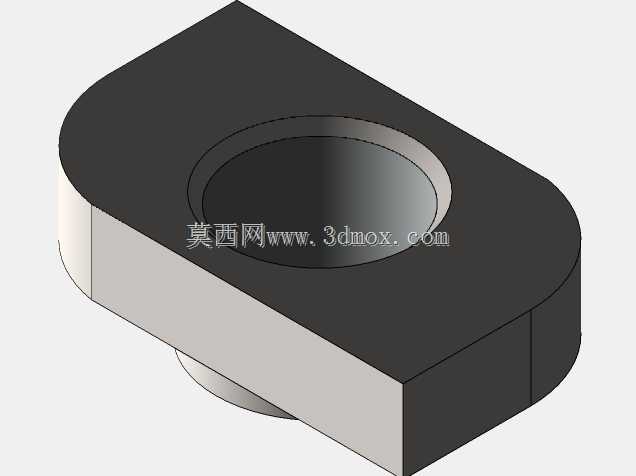

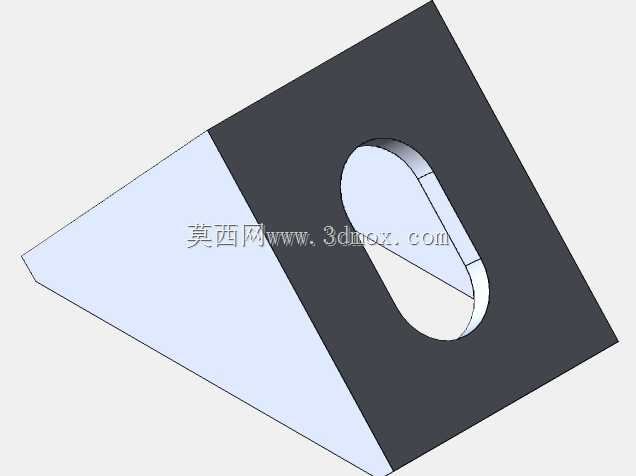

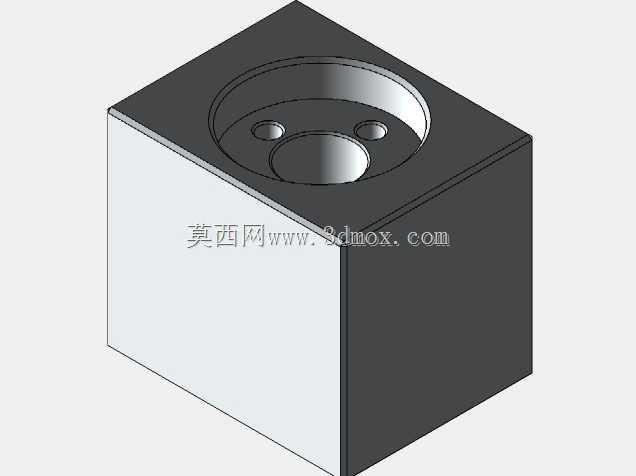

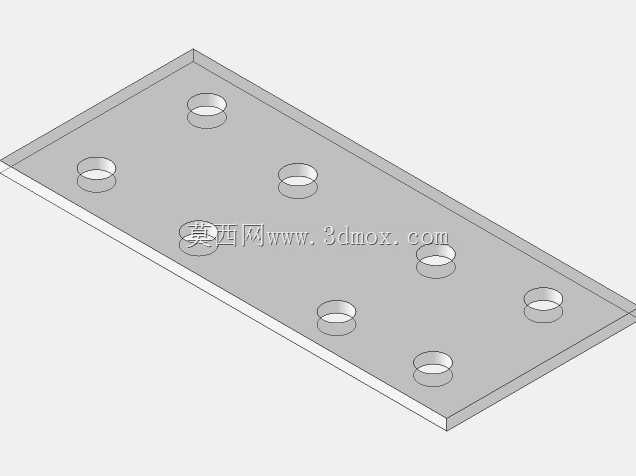

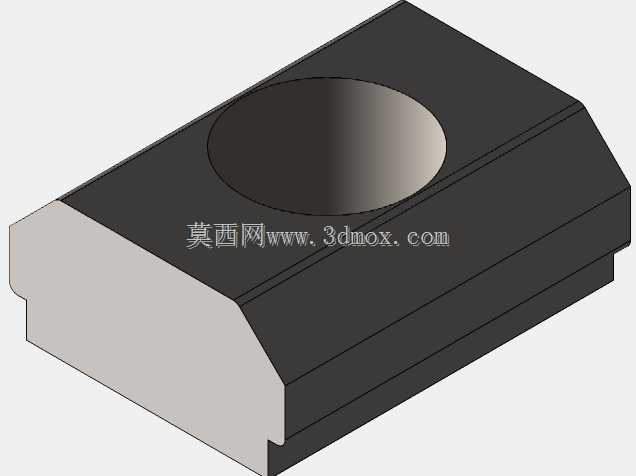

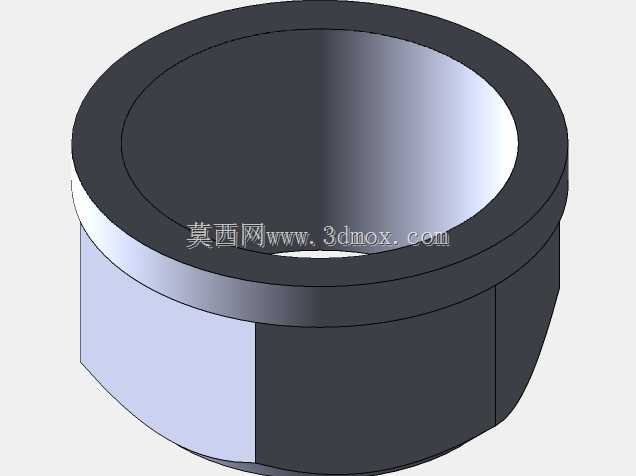

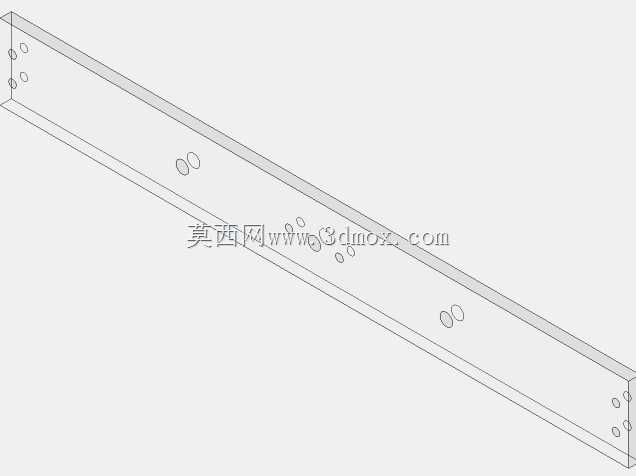

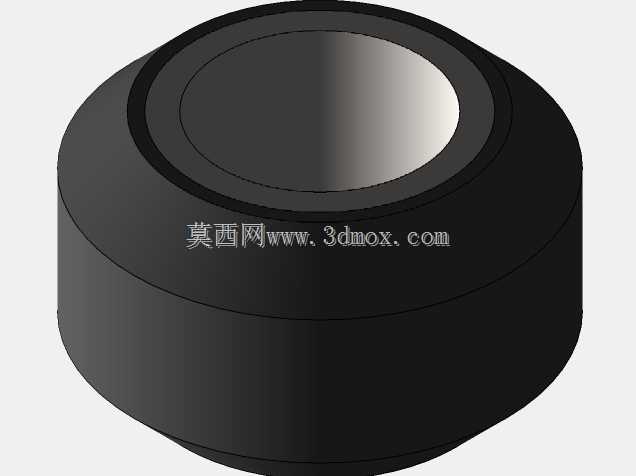

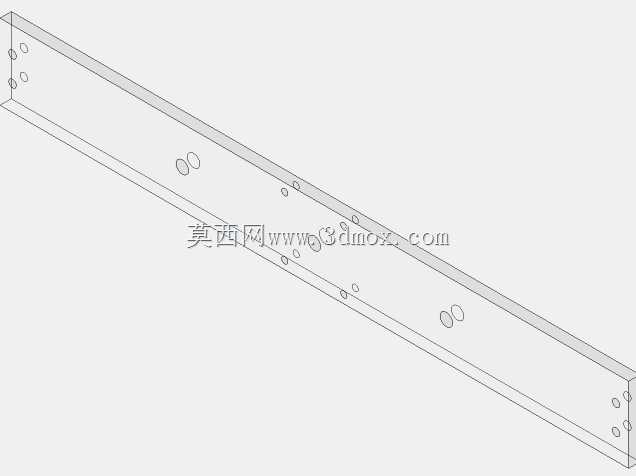

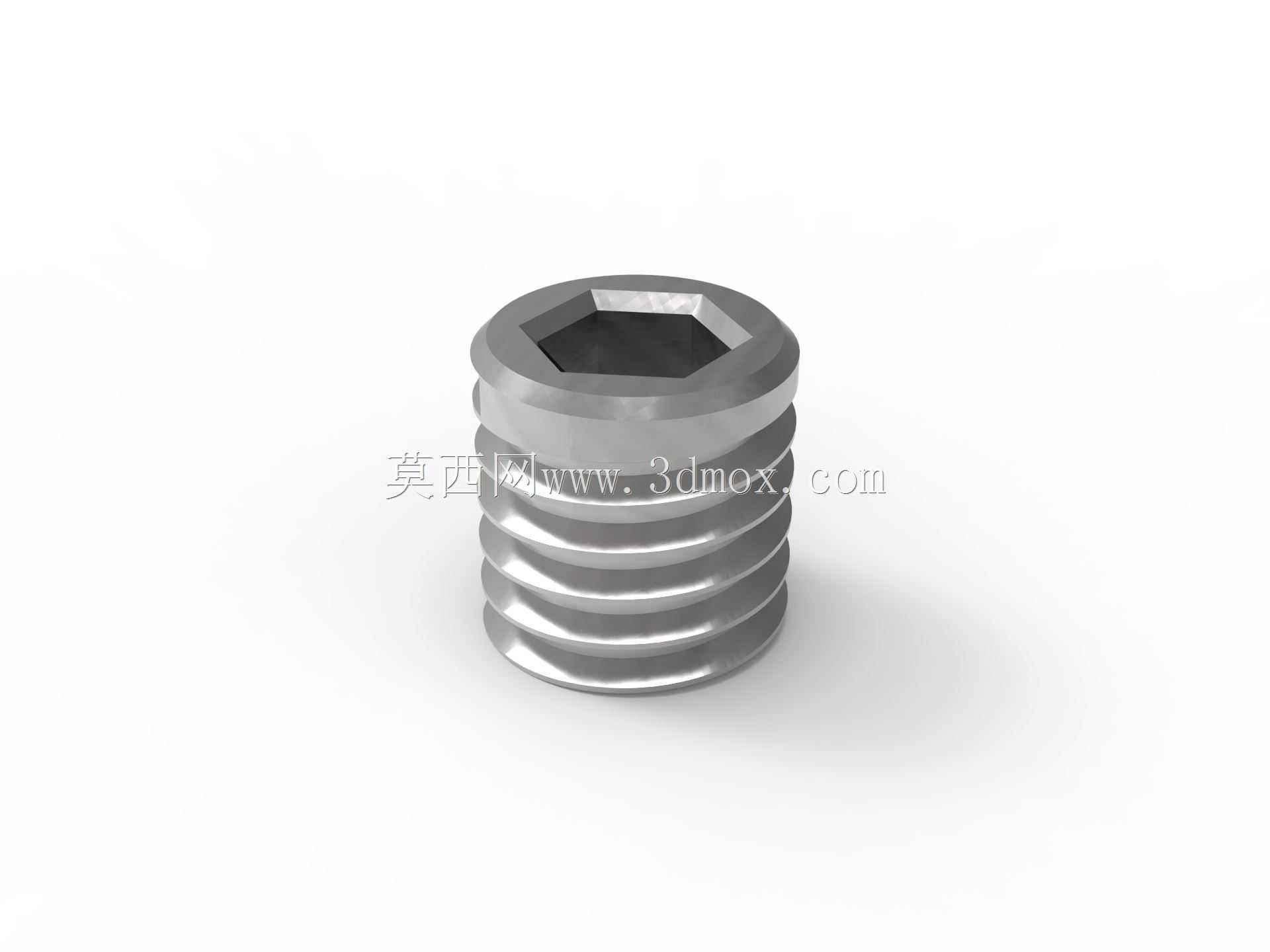

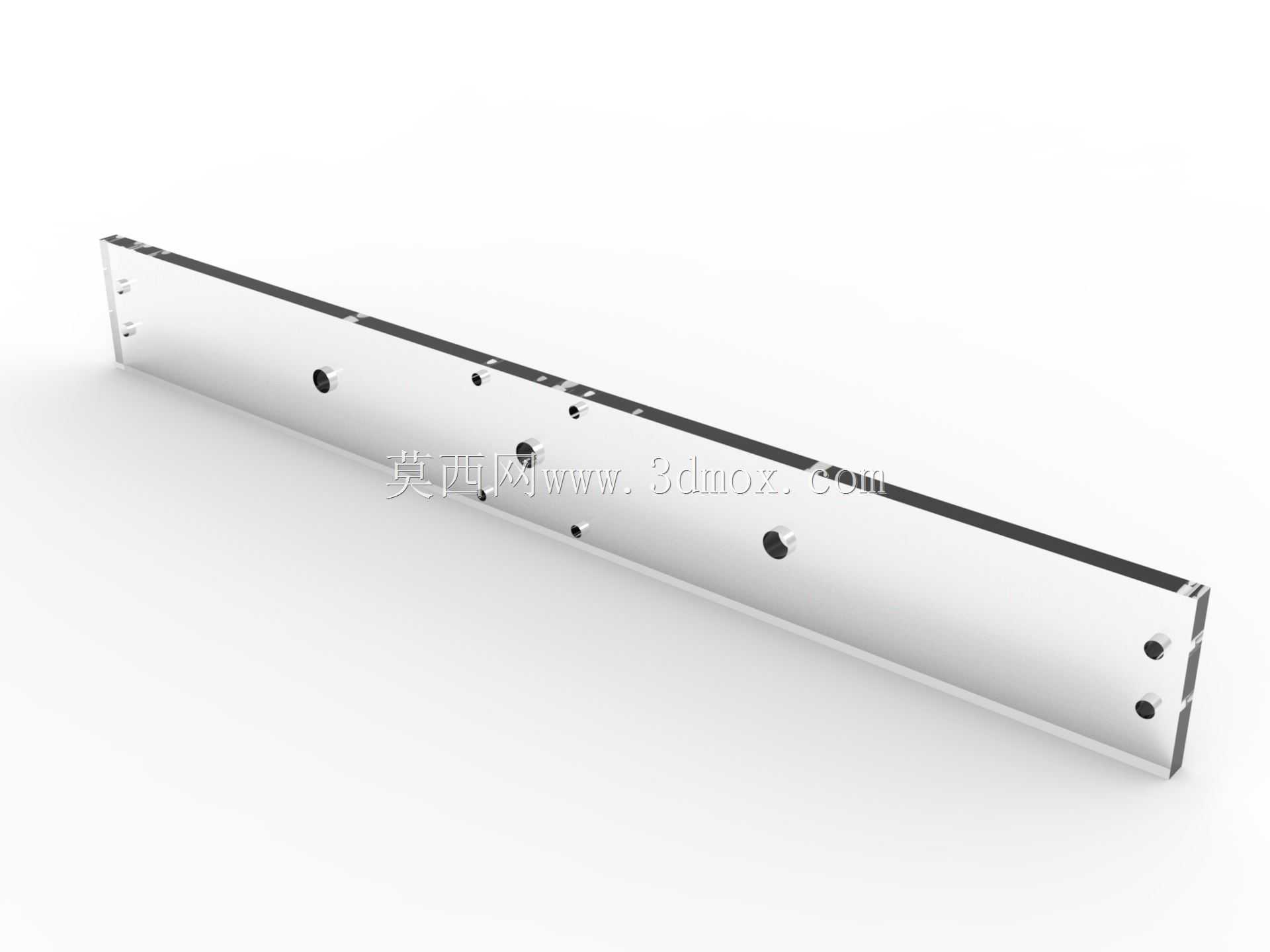

　　这款三轴数控雕刻机主要面向小型加工场景，可覆盖广告标识小批量打样、教学实训操作、个人DIY非金属及软金属加工、小型工艺品精雕等场景，能够在亚克力、PVC、软铝、木材等常见加工材料上完成平面铣削、轮廓切割、浅浮雕雕刻等工序，相比大型工业雕刻机占地更小，部署灵活，适合空间有限的工作室、实训教室、个人工坊使用。整机采用铝型材搭建主体框架，型材本身的槽道结构可直接用于安装导轨、传动组件与电控部件，无需额外设计复杂的安装基座，装配调整时可灵活调整各轴的安装位置，降低装配调试的难度，同时框架自重较轻，移动搬运也更为方便。X轴方向的有效行程覆盖400mm范围，负责带动主轴组件沿横向移动，可满足常规幅面工件的横向走刀需求，Y轴有效行程为240mm，

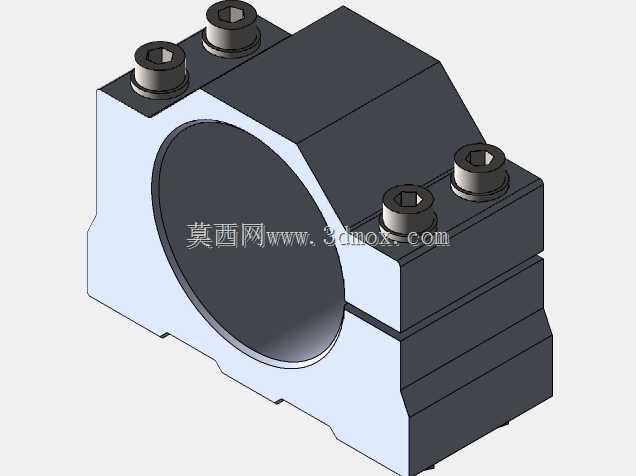

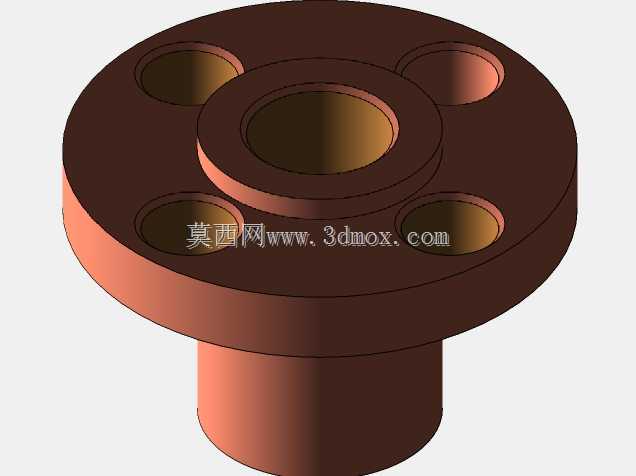

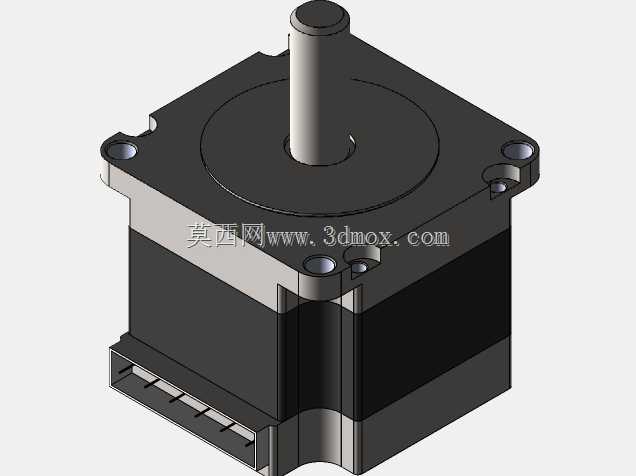

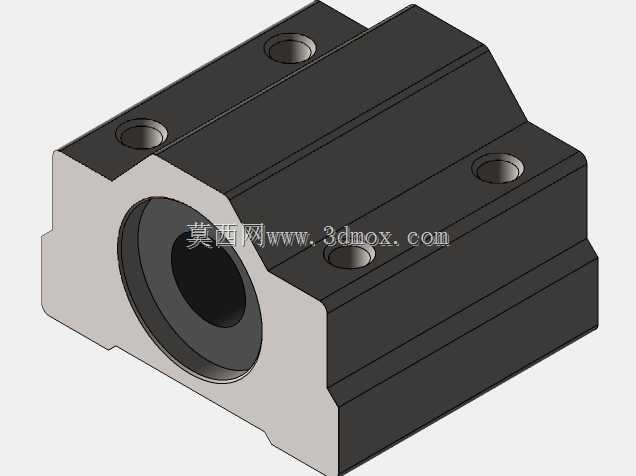

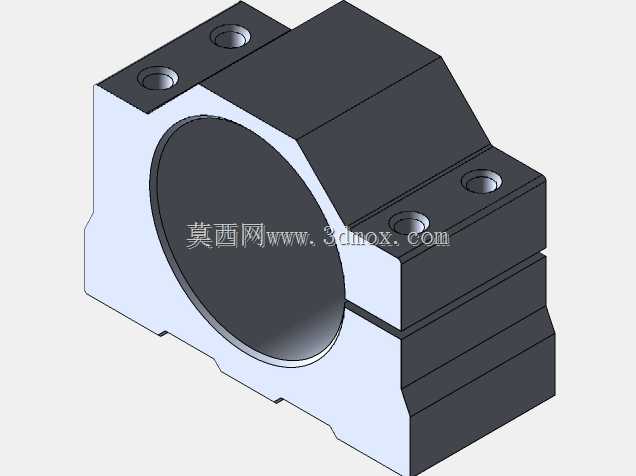

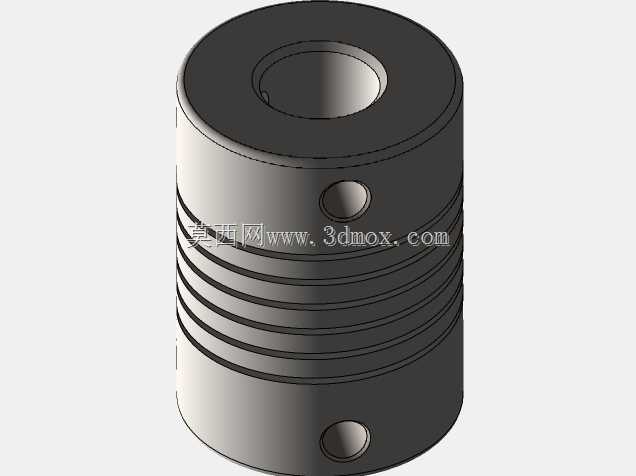

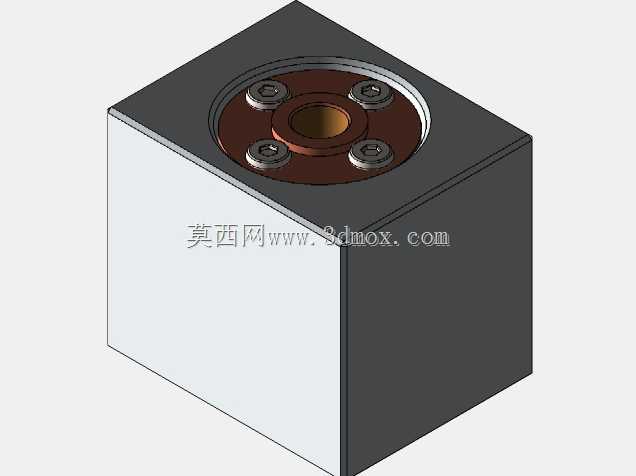

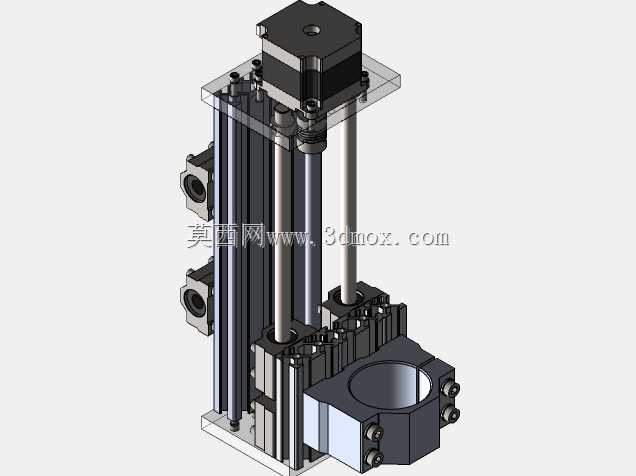

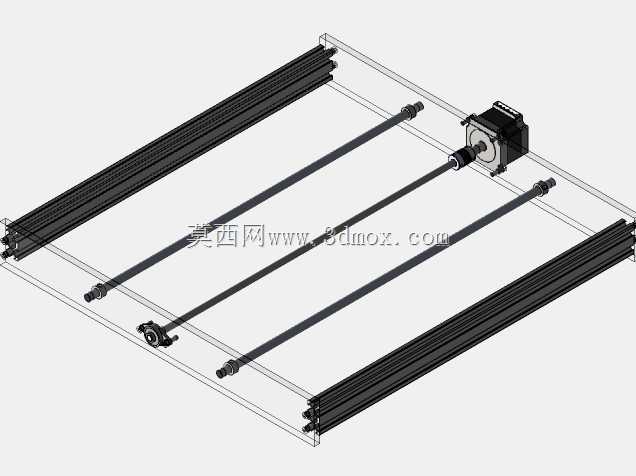

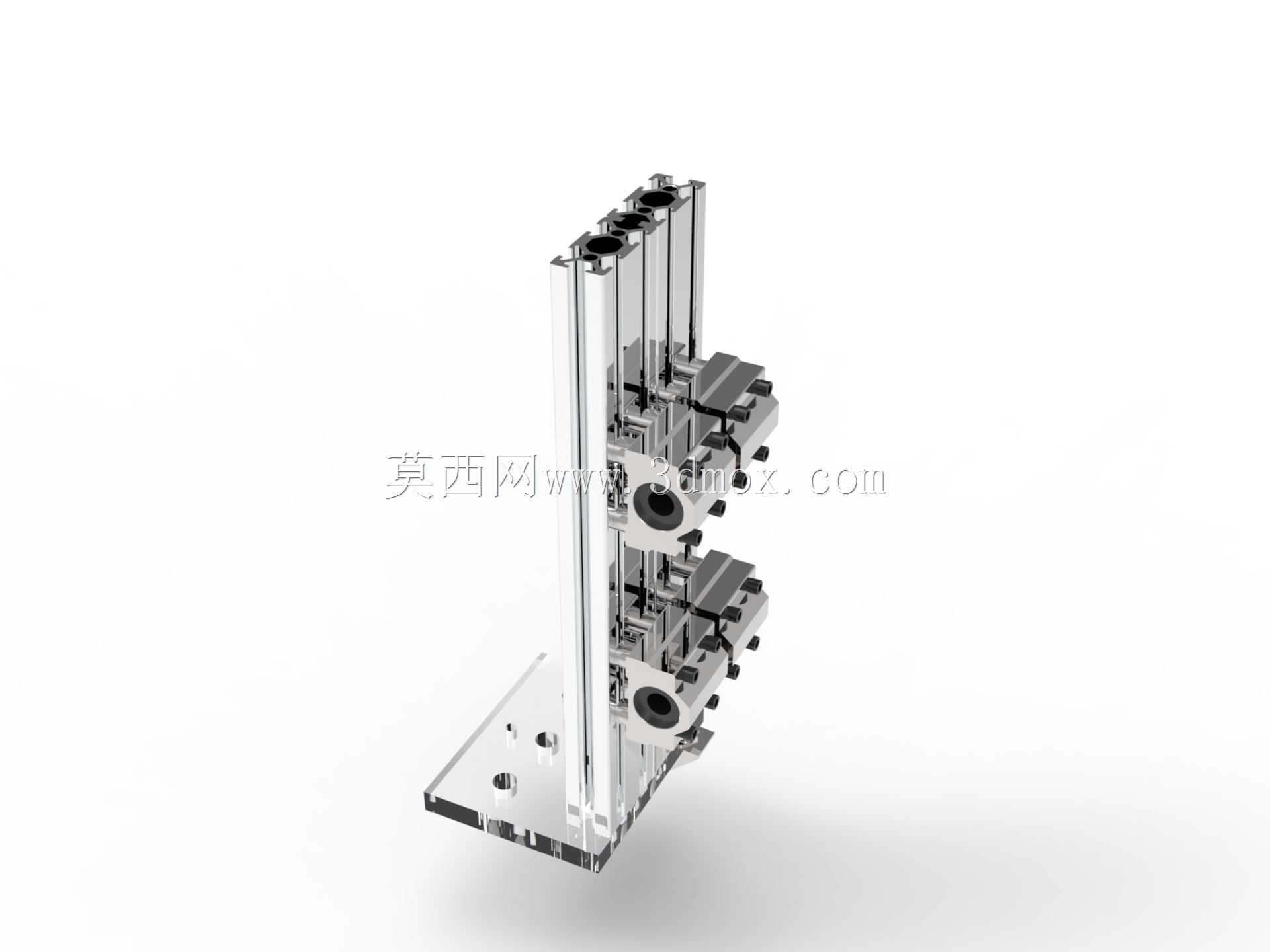

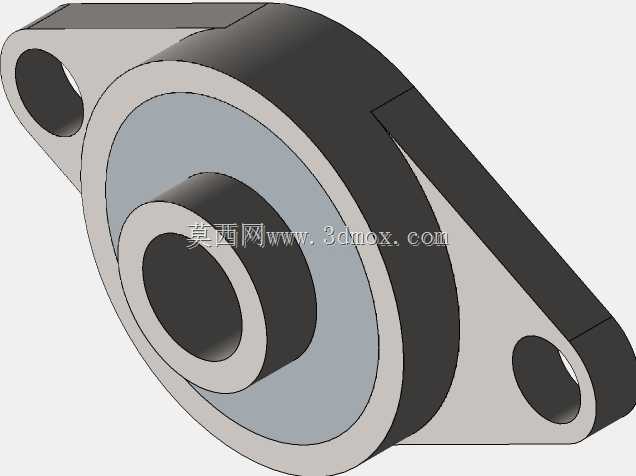

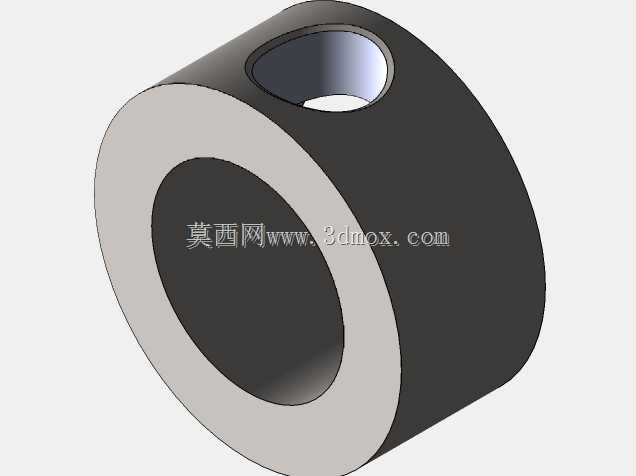

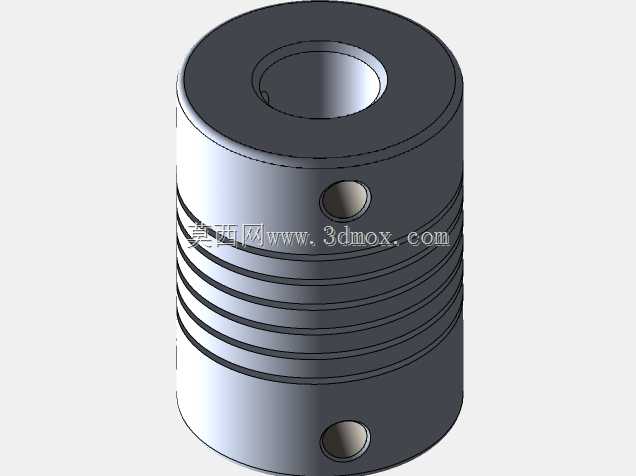

　　负责带动工作台沿纵向进给，两个直线运动轴均采用丝杆传动搭配直线导轨的结构，传动过程中背隙小，进给平稳，可保证走刀过程中的位置精度，避免雕刻过程中出现刀纹不均、轮廓错位的问题。Z轴集成在X轴的移动滑台上，负责带动主轴完成垂直方向的进刀与抬刀动作，可适配不同厚度的工件加工需求，主轴采用高速电主轴结构，可根据加工材料的不同调整转速，匹配不同刀具的切削参数要求。设计过程中优先考虑了安装边界的控制，整机外部轮廓尺寸控制在长518mm、宽500mm、高419mm范围内，可直接放置在常规工作台面上使用，无需额外做设备基础固定，接电即可完成部署。传动部分的三个运动轴均搭配独立的驱动单元，每个轴的驱动参数可单独调试，

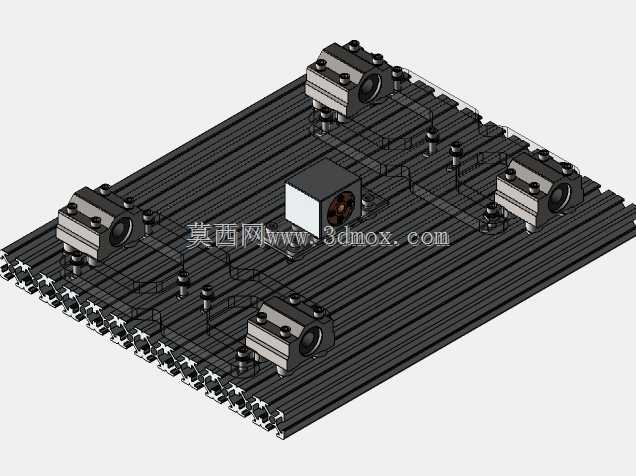

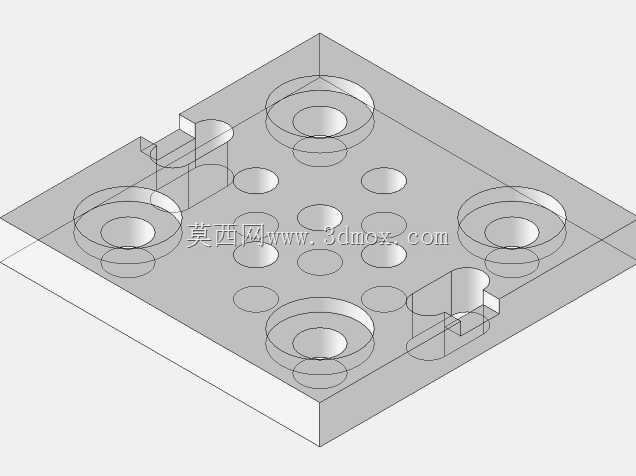

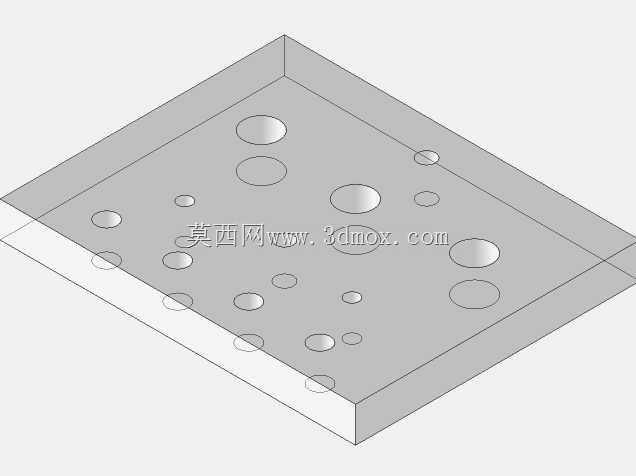

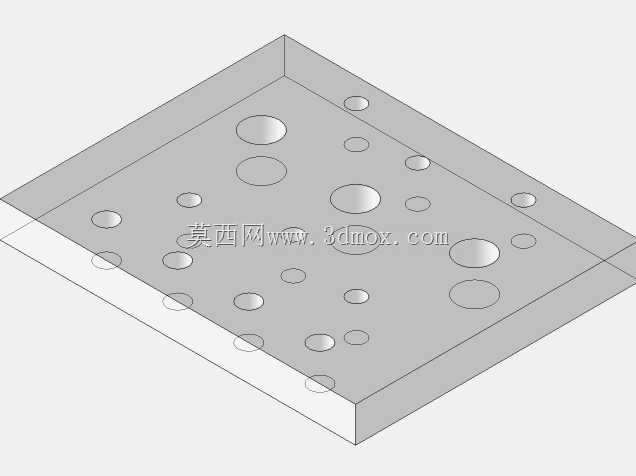

　　可根据不同的加工工况调整进给速度与加速度，兼顾加工效率与运行平稳性。走线部分全部沿型材槽道布置，避免运动过程中出现线缆拖拽、磨损的问题，各轴的限位开关安装在行程两端，可在设备回零、超程时触发保护，避免运动部件出现硬碰撞损坏。工作台采用平整的硬质台面设计，可搭配夹具固定不同形状的加工工件，台面平面度经过校准，可保证大尺寸工件加工时的深度一致性，避免出现局部雕刻过深或过浅的问题。
