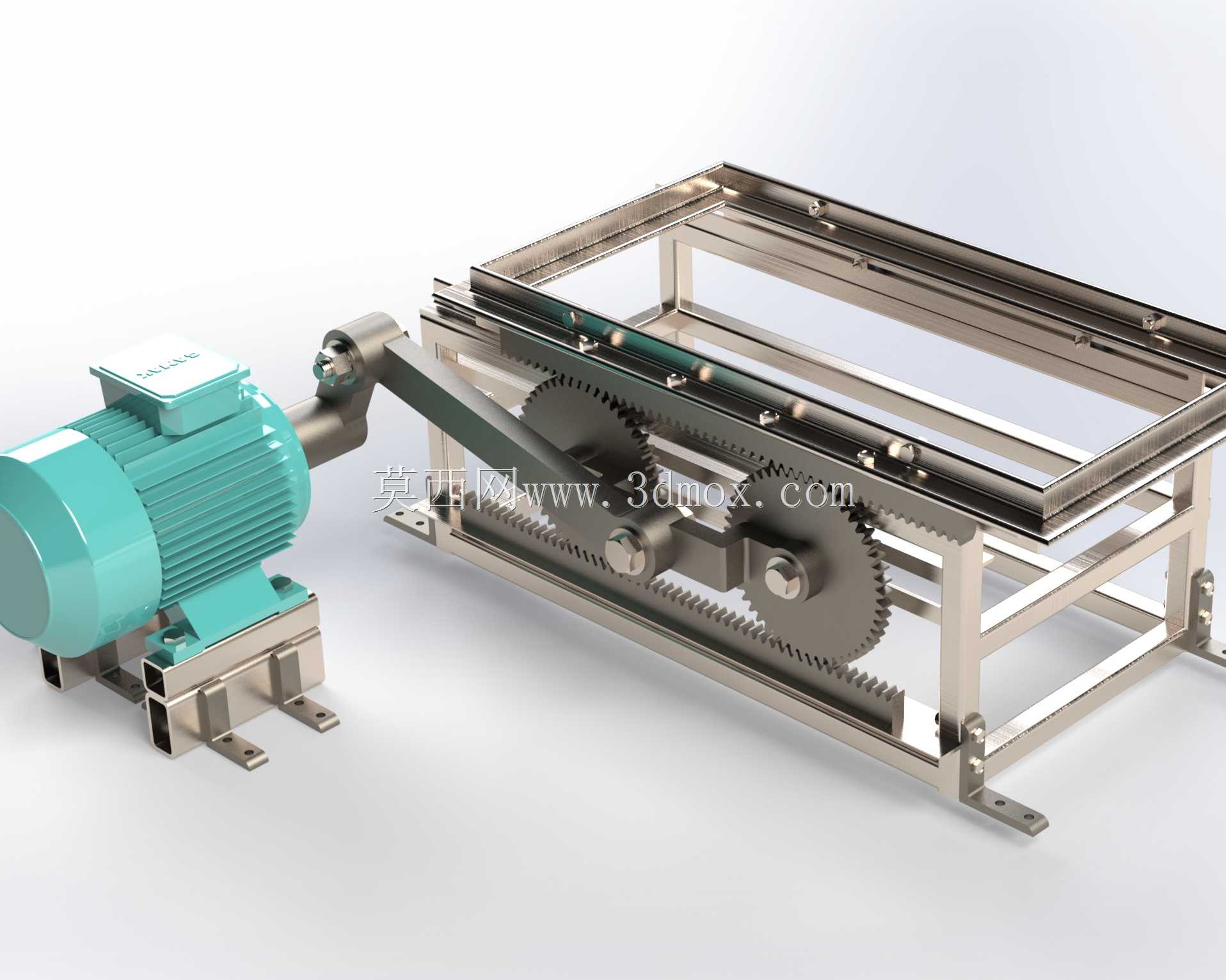

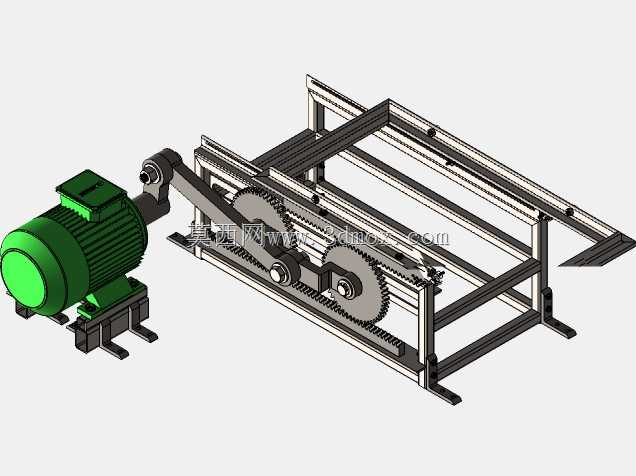

电机驱动双齿条齿轮往复传动机构

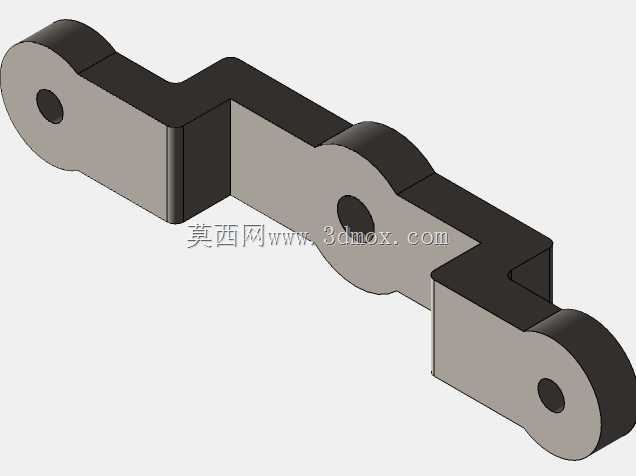

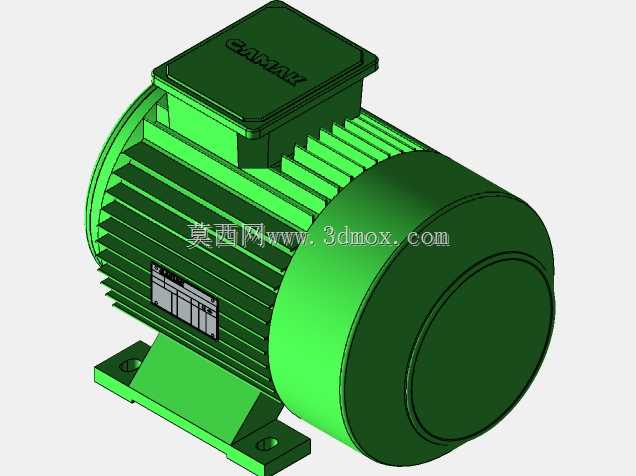

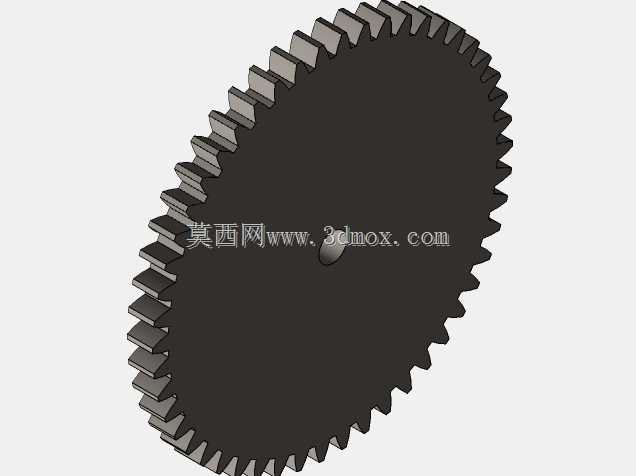

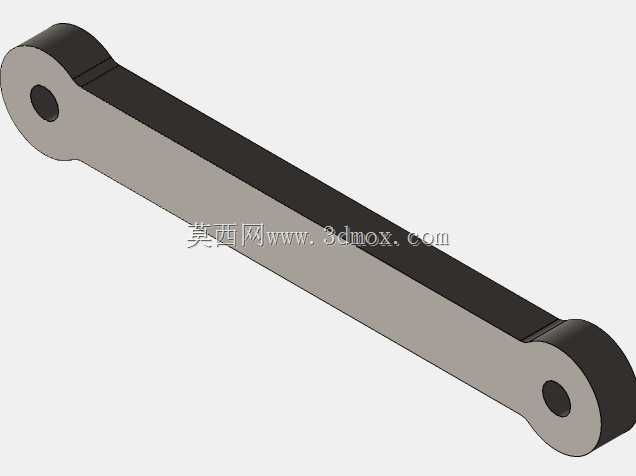

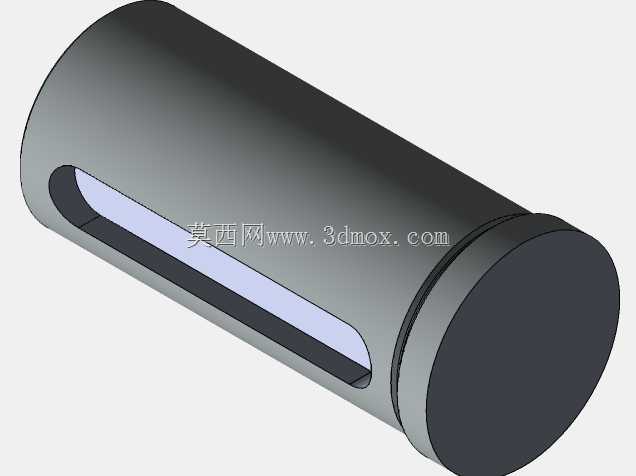

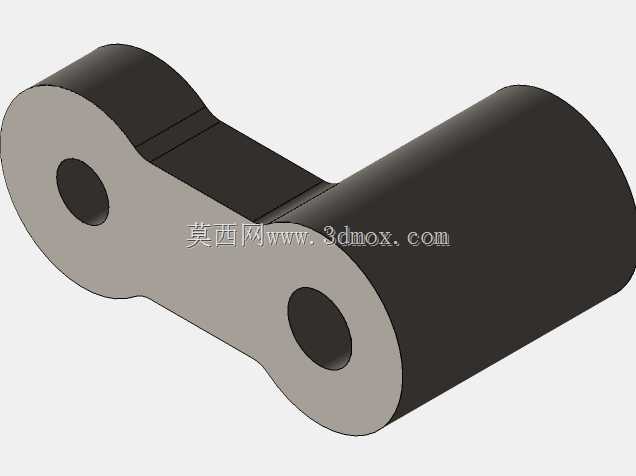

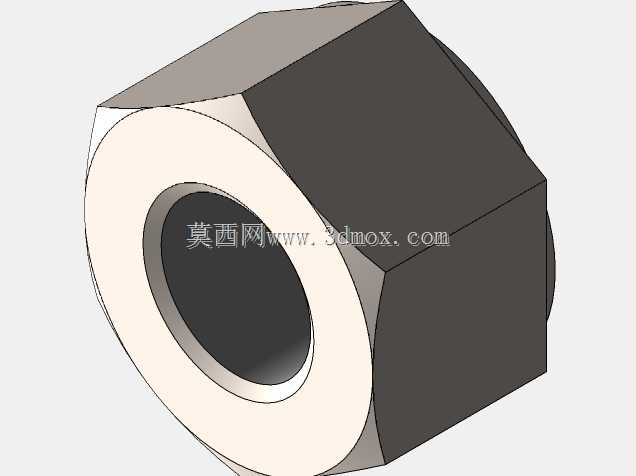

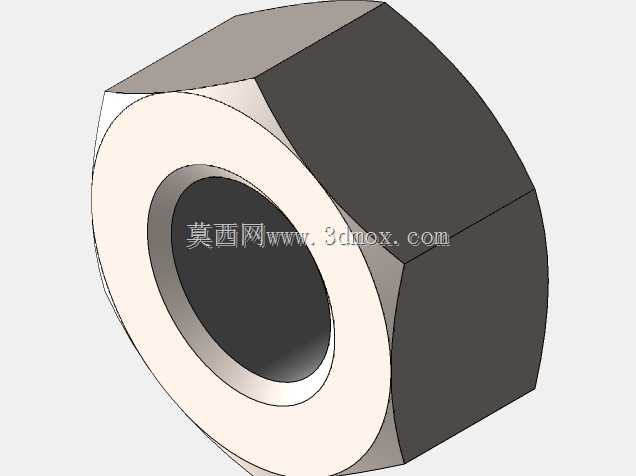

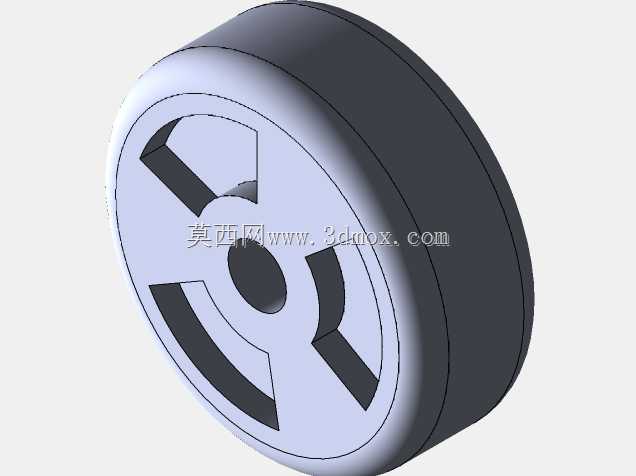

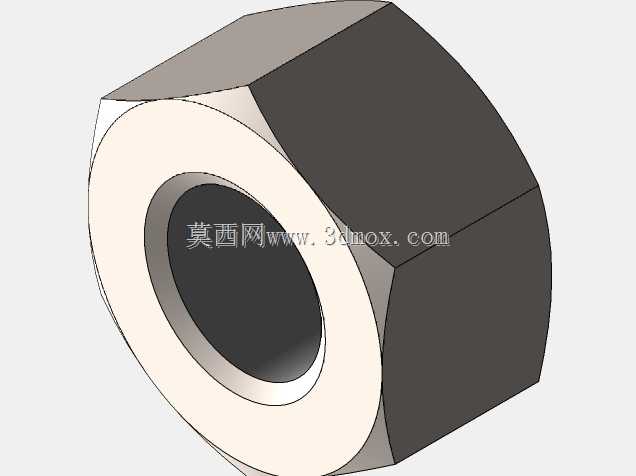

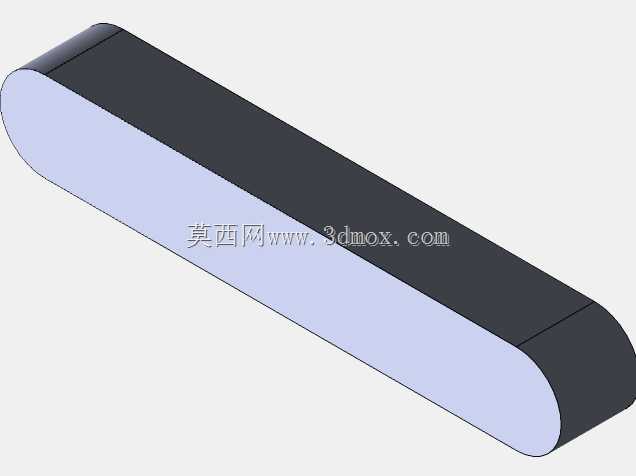

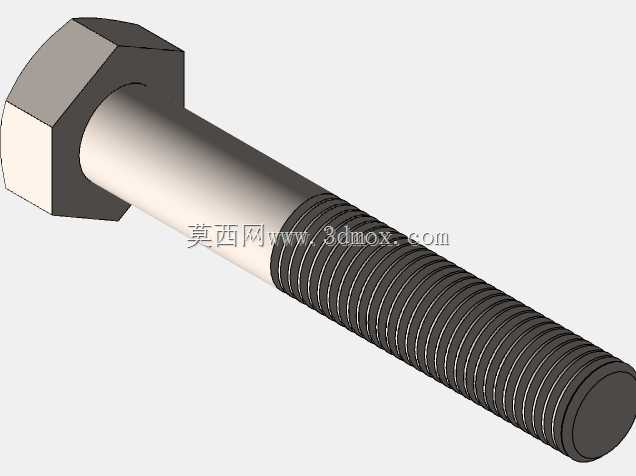

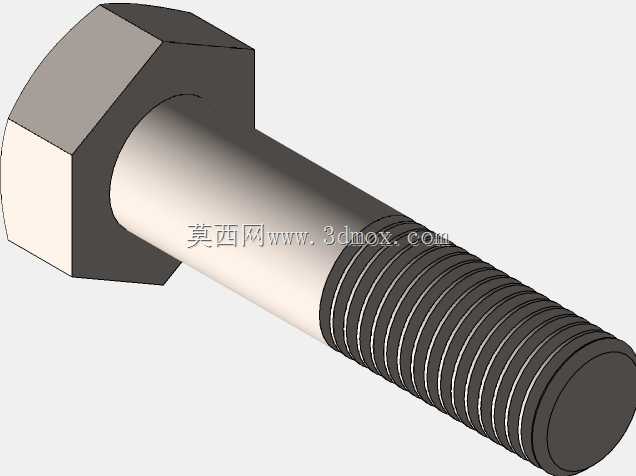

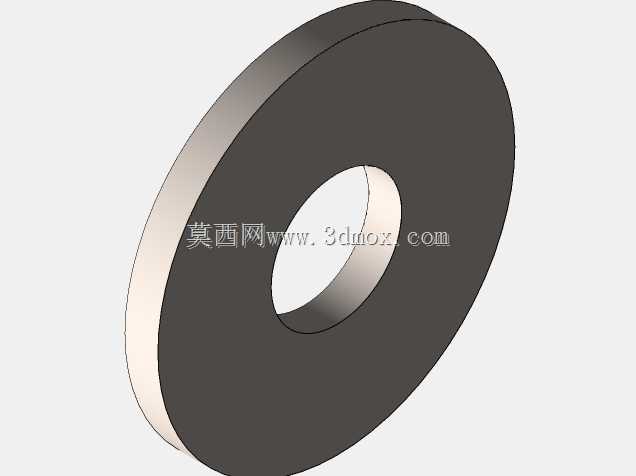

　　这套传动结构的核心设计逻辑，是通过同轴布置的两个齿轮与上下平行安装的齿条啮合，将电机输出的旋转运动转化为齿条组件的直线往复运动，相比常规单齿轮齿条传动，双齿啮合的布局能抵消单侧啮合产生的径向力，大幅降低传动过程中的振动与齿面偏磨问题，在中低速往复传动场景下的运行稳定性有明显提升。从实际应用场景来看，这类结构常被用在中小型自动化设备的直线进给工位，比如小型物料推送装置、工位间短距离移载机构、轻型工装的往复切换单元，相比同步带传动，齿轮齿条的传动刚性更强，传动比恒定，不会出现带传动的弹性滑动问题，定位精度能满足多数普通工业工位的重复定位要求；相比丝杠传动，它的传动行程调整更灵活，不需要匹配固定长度的丝杠，安装时的同轴度要求也更低，后期维护仅需定期补充润滑脂即可，维护成本更低。从结构设计细节来看，驱动端采用标准卧式安装的三相异步电机，电机输出轴通过曲柄连杆与齿轮轴的输入端连接，这里没有采用刚性直连的设计，而是加入了连杆结构，能在电机连续单向旋转的过程中，带动齿轮轴实现设定角度范围内的正反转，不需要额外配置电机正反转控制电路，也省去了换向器、伺服驱动器这类电控元件，整套机构仅需给电机提供恒定方向的动力输出，就能实现齿条组件的自动往复运动，对电控系统的要求极低，适合用在低成本自动化改造场景。齿轮部分采用渐开线圆柱直齿设计，齿宽经过匹配计算，两个齿轮的安装轴固定在机架的中部支撑座上，支撑座采用加厚钢板折弯焊接而成，底部带有长条形安装孔，

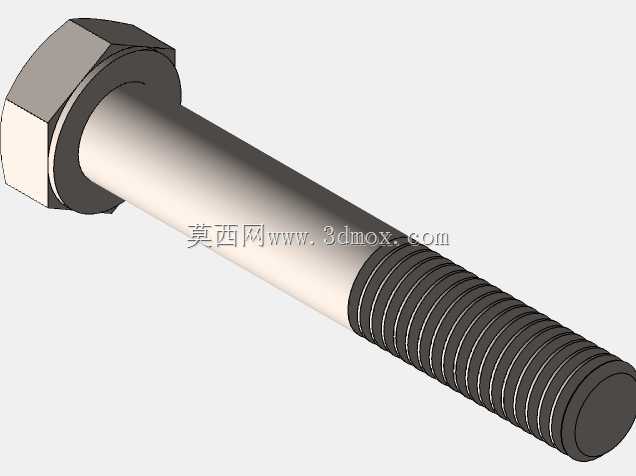

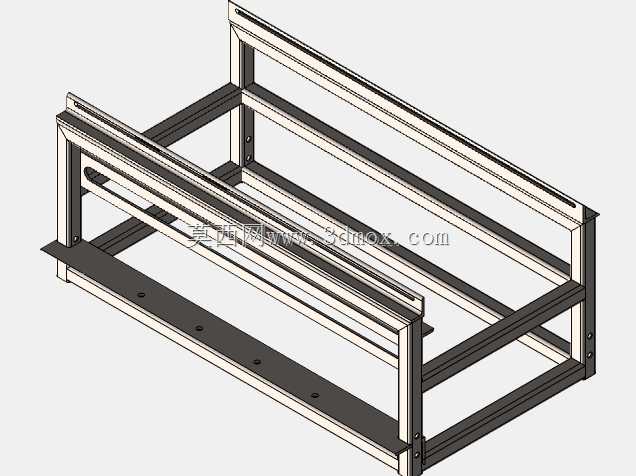

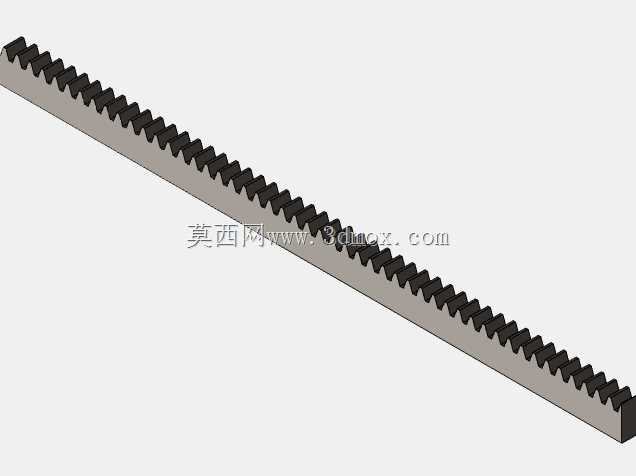

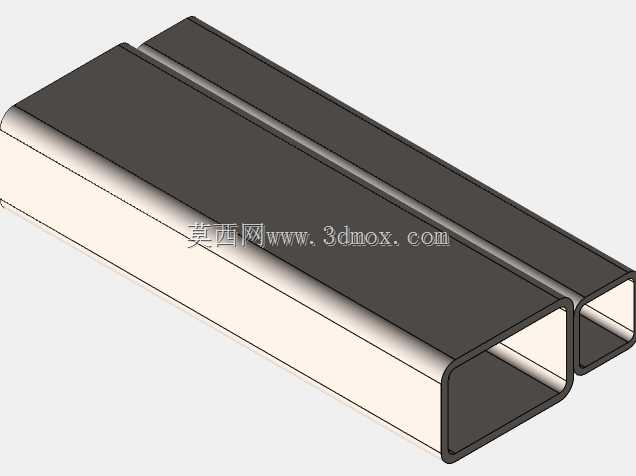

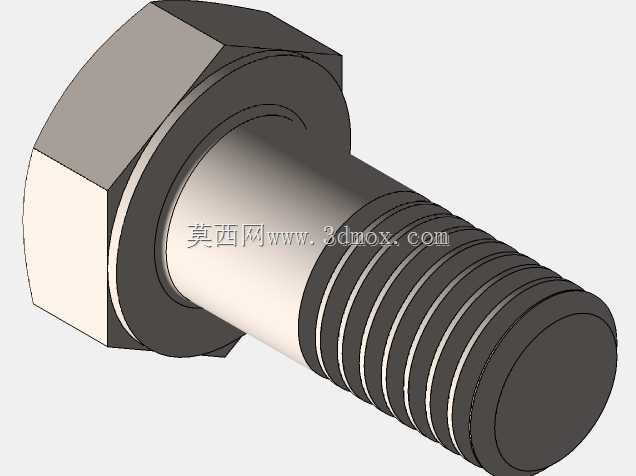

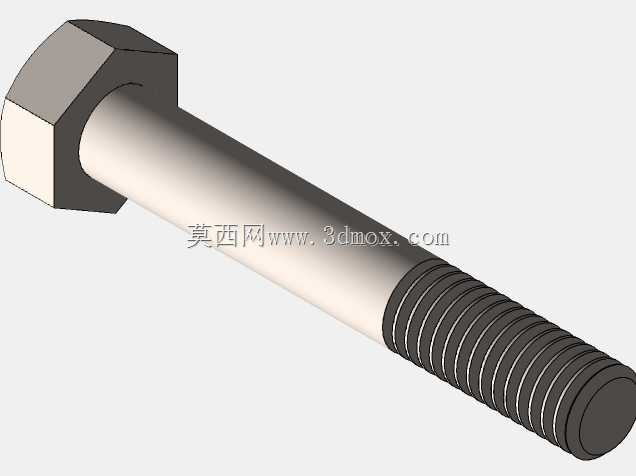

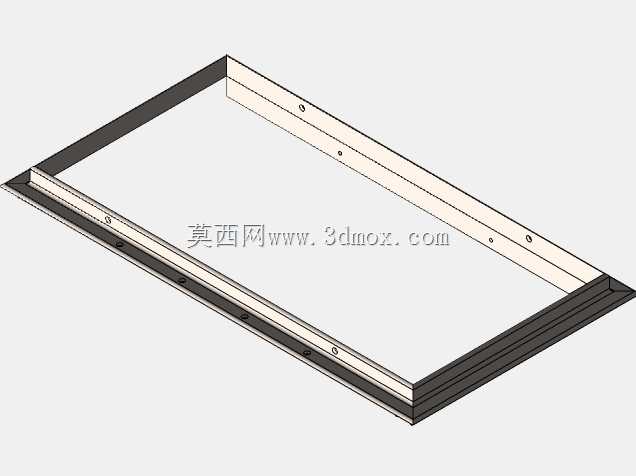

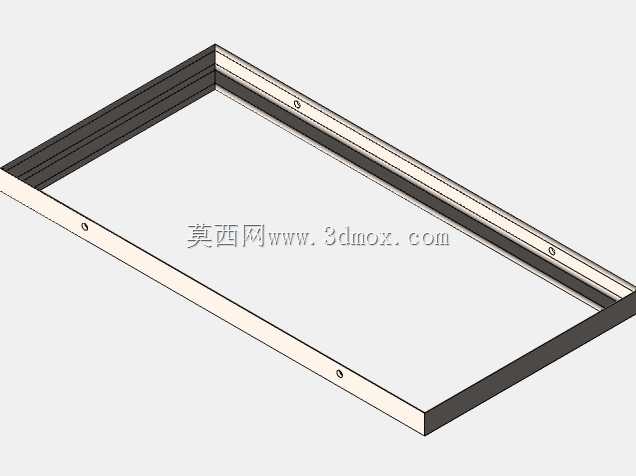

　　能根据实际装配需求微调齿轮的安装高度，保证齿轮与齿条的啮合侧隙处于合理区间，避免侧隙过大导致传动回程误差超标，或是侧隙过小导致卡齿、齿面磨损加剧的问题。齿条部分采用上下平行布置的两根直齿条，齿条通过内六角螺钉固定在移动框架的内侧，移动框架采用工业铝型材拼接搭建，框架四周安装有线性导轨滑块，导轨固定在底部的焊接机架上，能为移动框架提供平稳的直线运动导向，避免齿条运动过程中出现偏移、卡滞。机架整体采用方管焊接成型，底部带有四个带安装孔的支撑脚，能直接通过膨胀螺栓固定在设备安装平台上，安装时需要先校准机架的水平度，保证导轨面的平面度误差控制在合理范围内，避免运动过程中出现卡顿。从安装边界尺寸来看，整套机构的总长度约为1200mm，

　　宽度约为450mm，高度约为380mm，移动框架的有效行程约为400mm，能满足多数短距离往复传动的工位需求，安装时需要预留电机接线端的操作空间，以及齿条运动行程两端的安全余量，避免机构运行到行程端点时与周边设备发生干涉。设计过程中需要重点关注几个关键点：一是齿轮与齿条的啮合侧隙调整，装配时需要通过支撑座的安装孔微调齿轮轴的位置，用塞尺检测齿侧间隙，保证间隙值在0.1-0.2mm之间，同时要保证两个齿轮与对应齿条的啮合间隙一致，避免出现单侧受力过大的问题；二是连杆长度的匹配，连杆的长度直接决定了齿轮的摆动角度，也就决定了齿条的往复行程，设计时需要根据所需的行程长度，通过曲柄摇杆机构的运动学公式计算对应的连杆长度与曲柄偏心距，

　　避免出现行程不足或是机构死点的问题；三是润滑结构的设计，在齿轮与齿条的啮合位置需要预留润滑脂加注空间，可在机架上加装自动润滑毡轮，持续为齿面提供润滑，降低齿面磨损，延长机构使用寿命；四是行程限位的设计，虽然通过连杆结构能自然限制往复行程的端点，但为了避免出现连杆脱落、齿轮断齿等意外情况，还是需要在移动框架的行程两端加装硬限位块，限位块表面粘贴缓冲橡胶垫，降低机构撞击限位时的冲击力。这类机构在实际使用中，适合传递的负载范围在50kg以内，运行速度建议控制在0.5m/s以下，过高的运行速度会导致啮合冲击增大，齿面噪音与磨损都会明显上升，如果需要提升运行速度，可以将直齿齿轮更换为斜齿齿轮，降低啮合冲击，同时提升齿面的接触强度。另外，在有防尘要求的使用场景下，可以在移动框架与机架的连接位置加装风琴防护罩，避免加工碎屑、粉尘进入齿轮齿条啮合区域，造成齿面刮伤、卡滞等问题。
