0.7mm自动铅笔旋转出芯结构设计

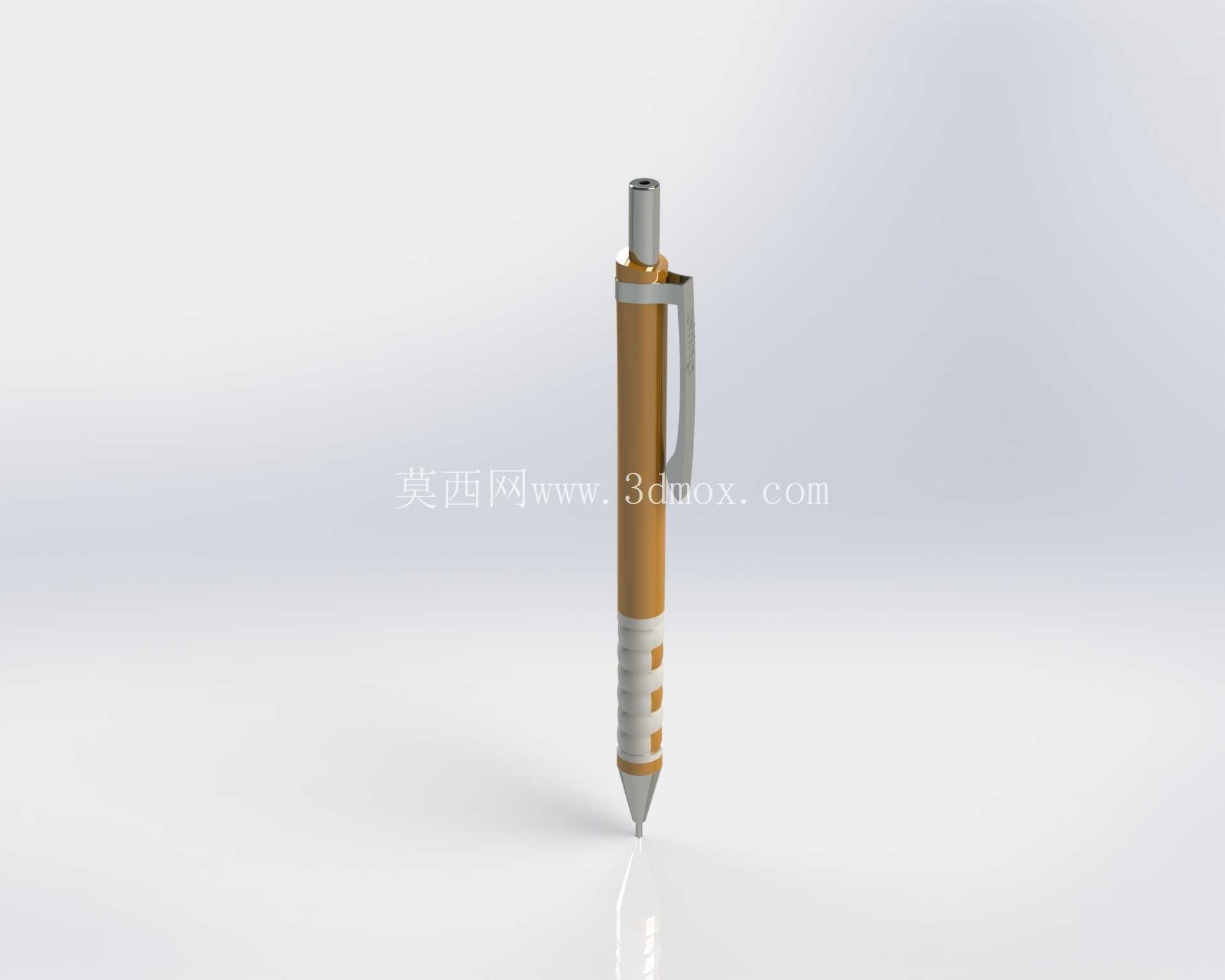

　　日常书写场景中，0.7mm规格自动铅笔因铅芯强度适中、书写线条粗细适配常规笔记、绘图需求，在学生课业记录、工程草图绘制、办公日常批注等场景应用广泛，而旋转出芯结构是这类自动铅笔保障出芯顺畅、避免铅芯卡滞断裂的核心功能部件。本次设计的旋转环部件，是适配0.7mm铅芯自动铅笔的核心传动构件，区别于传统按压式出芯结构，旋转式出芯通过笔身握持区的旋转环转动，带动内部棘爪机构完成铅芯的定量进给，单次旋转行程对应的铅芯伸出量控制在0.2-0.3mm区间，既避免单次出芯过长导致铅芯受力折断，也能减少书写过程中频繁操作出芯机构打断思路的问题。

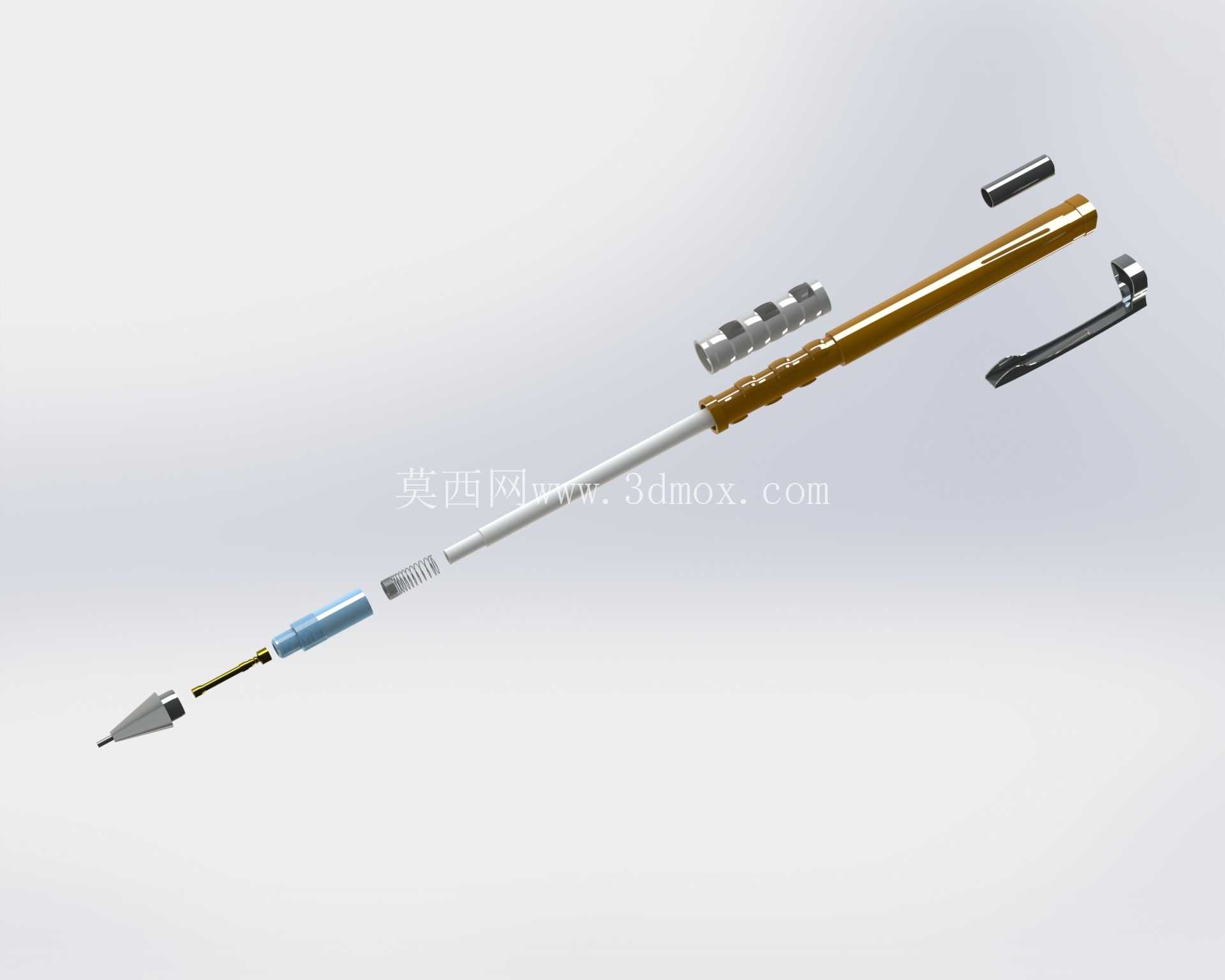

　　从结构设计逻辑来看，旋转环的安装位置设置在笔身握持区上方12mm处，刚好对应日常握笔时拇指与食指的自然活动范围，使用者无需调整握笔姿势，仅通过指腹转动旋转环即可完成出芯操作，操作力矩控制在0.15-0.2N·m区间，转动过程无明显卡顿空程，配合内部的阻尼定位结构，旋转环每转动一个进给档位会有清晰的触感反馈，避免无意识转动导致铅芯过度伸出。外形尺寸方面，旋转环的外径与笔身主体外径保持一致，均为11mm，环体宽度设置为8mm，表面做0.3mm深度的细密周向滚花处理，增大指腹接触时的摩擦力，即使手部有轻微汗渍也不会出现打滑问题；旋转环与笔身主体的配合间隙控制在0.05mm以内，既保证转动灵活，也避免灰尘、细小纸屑从缝隙进入笔身内部卡滞传动机构。安装边界上，旋转环内侧设置三个均匀分布的定位凸台，与笔身内的传动套筒卡槽配合，凸台的高度为1.2mm，配合公差选用H7/g6间隙配合，保障长期使用后磨损量可控，不会出现旋转环晃动、传动错位的问题。从实际使用场景的适配性来看，该旋转环结构适配常规储芯管长度为90mm的自动铅笔笔身，可容纳12根0.7mm规格的标准铅芯，旋转环的传动比经过反复调校，转动360度可完成三次铅芯进给，对应铅芯总伸出量0.7mm左右，刚好匹配常规书写状态下铅芯的磨损速度，减少不必要的出芯操作。

　　结构设计过程中，重点考虑了长期使用的耐用性问题，旋转环与内部传动件的接触位置做了R0.5mm的圆角过渡，避免应力集中导致的部件开裂，同时旋转环选用与笔身主体一致的ABS工程塑料材质，表面做哑光磨砂处理，与笔身的金属笔夹、金属笔尖配件形成材质层次区分，握持时不会因材质过于光滑影响操控稳定性。针对学生群体日常使用中容易出现的笔身摔落问题，旋转环与笔身的配合位置设置了1mm深度的限位挡边，即使笔身从1.2m高度自由落体到硬质桌面，旋转环也不会从笔身脱落，内部的传动棘爪也不会因冲击出现错位。

　　在工程绘图场景下，该旋转结构的出芯精度更高，不会出现按压式结构常见的出芯长度不均问题，绘图者可以根据线条绘制需求，通过控制旋转环的转动角度精准控制铅芯伸出长度，绘制细实线时可以将铅芯伸出量控制在0.2mm以内，保障线条纤细均匀，绘制粗实线时可以适当增加伸出量，配合笔尖的金属护芯管，避免铅芯在施力绘图时折断。另外，旋转环的结构设计充分考虑了装配工艺性，部件采用一体化注塑成型，不需要额外的嵌件，装配时仅需要将旋转环对准笔身的定位卡槽推入即可完成安装，单部件装配时间不超过2秒，适配自动化装配生产线的生产节拍，能够有效降低整笔的装配成本。日常维护方面，旋转环与笔身的配合缝隙做了防尘结构设计，缝隙处设置0.2mm高的挡尘凸缘，能够阻挡大部分书写过程中产生的橡皮屑、灰尘进入内部传动结构，正常使用情况下不需要频繁拆解清理，即使出现轻微的卡滞问题，仅需要将旋转环转动到最大行程位置，用干净毛刷清理缝隙处的杂物即可恢复正常使用，不需要额外加注润滑油，适配文具产品免维护的使用需求。
