立式多舱室民用柴火取暖炉结构设计

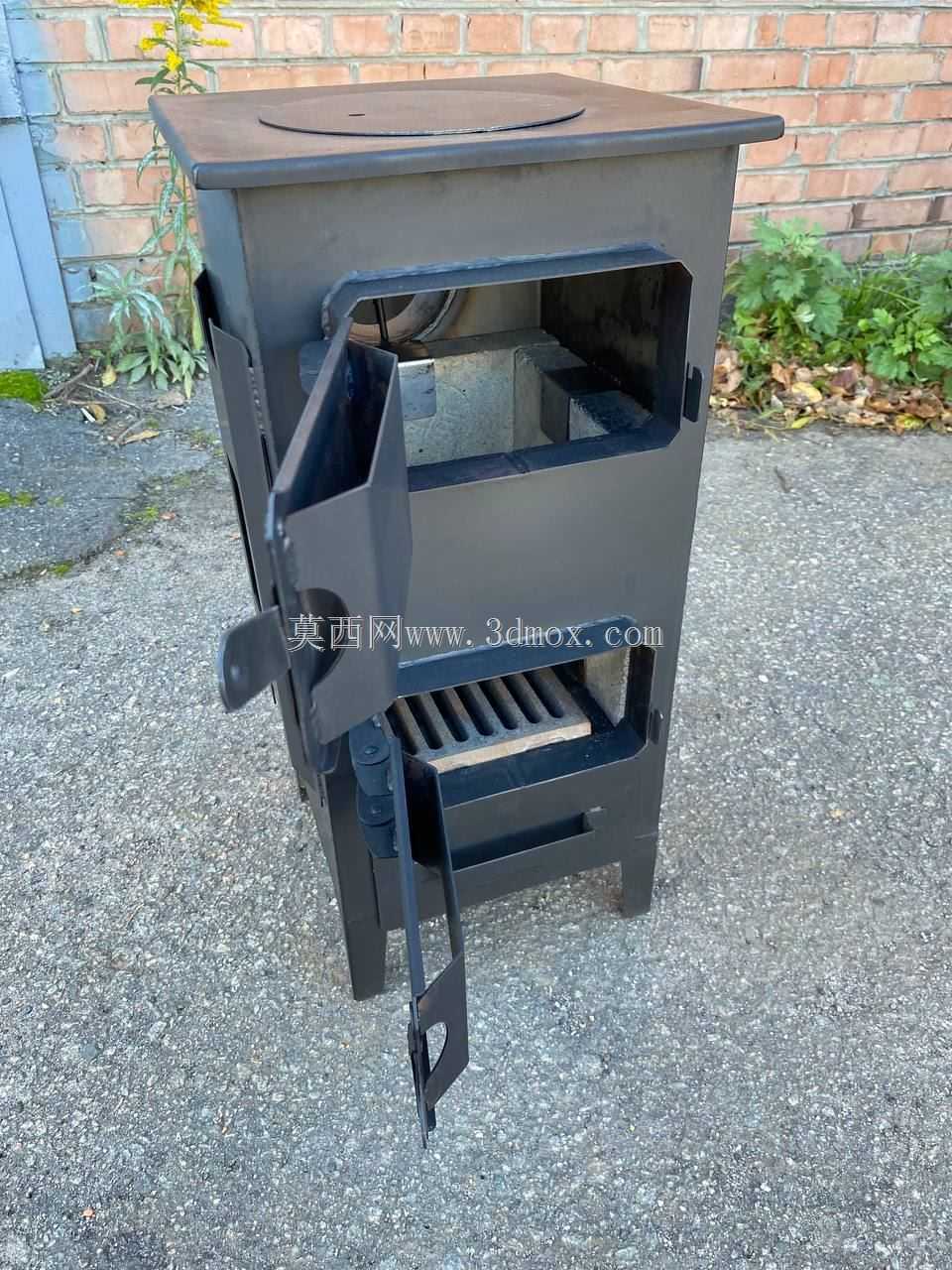

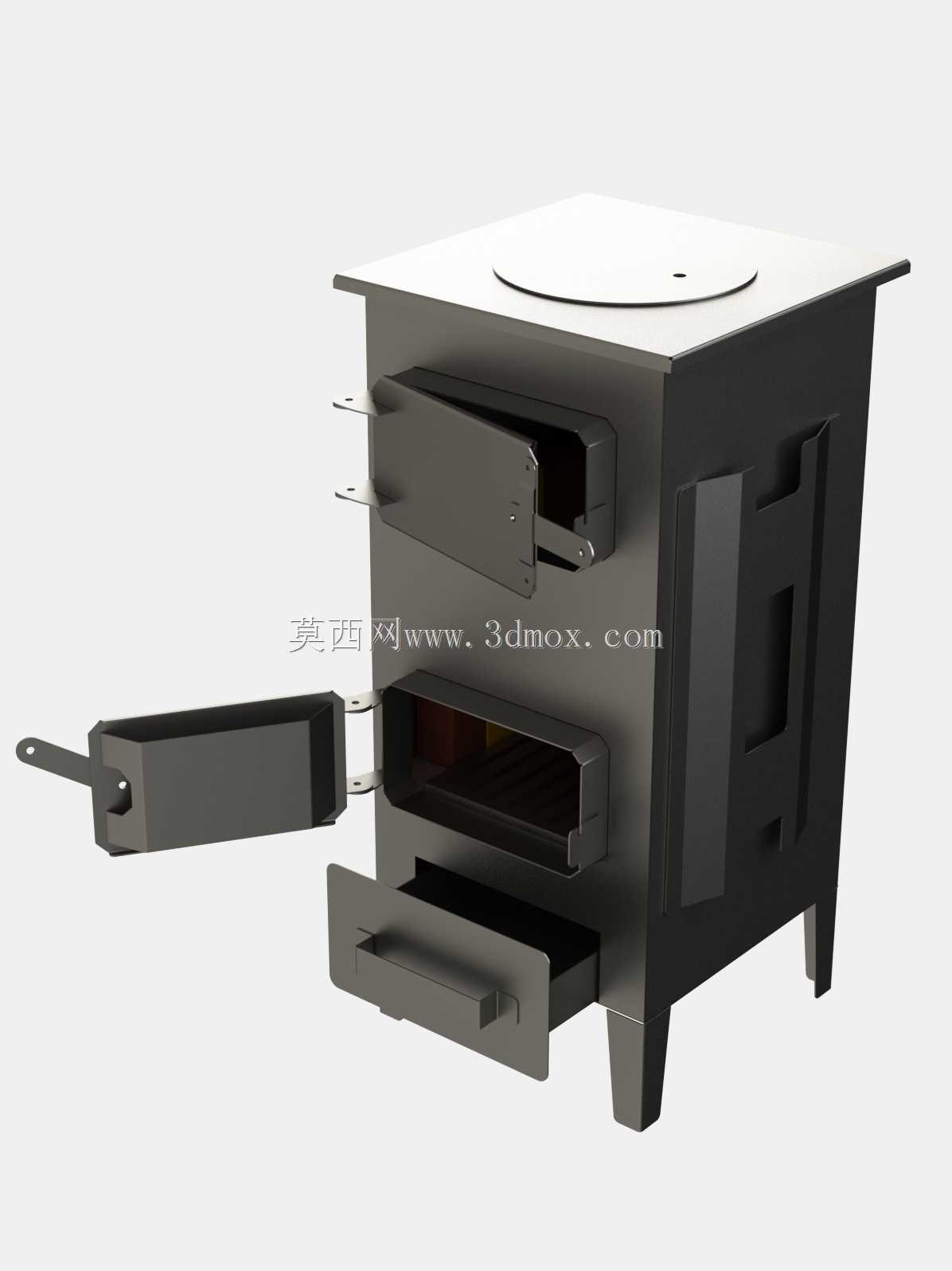

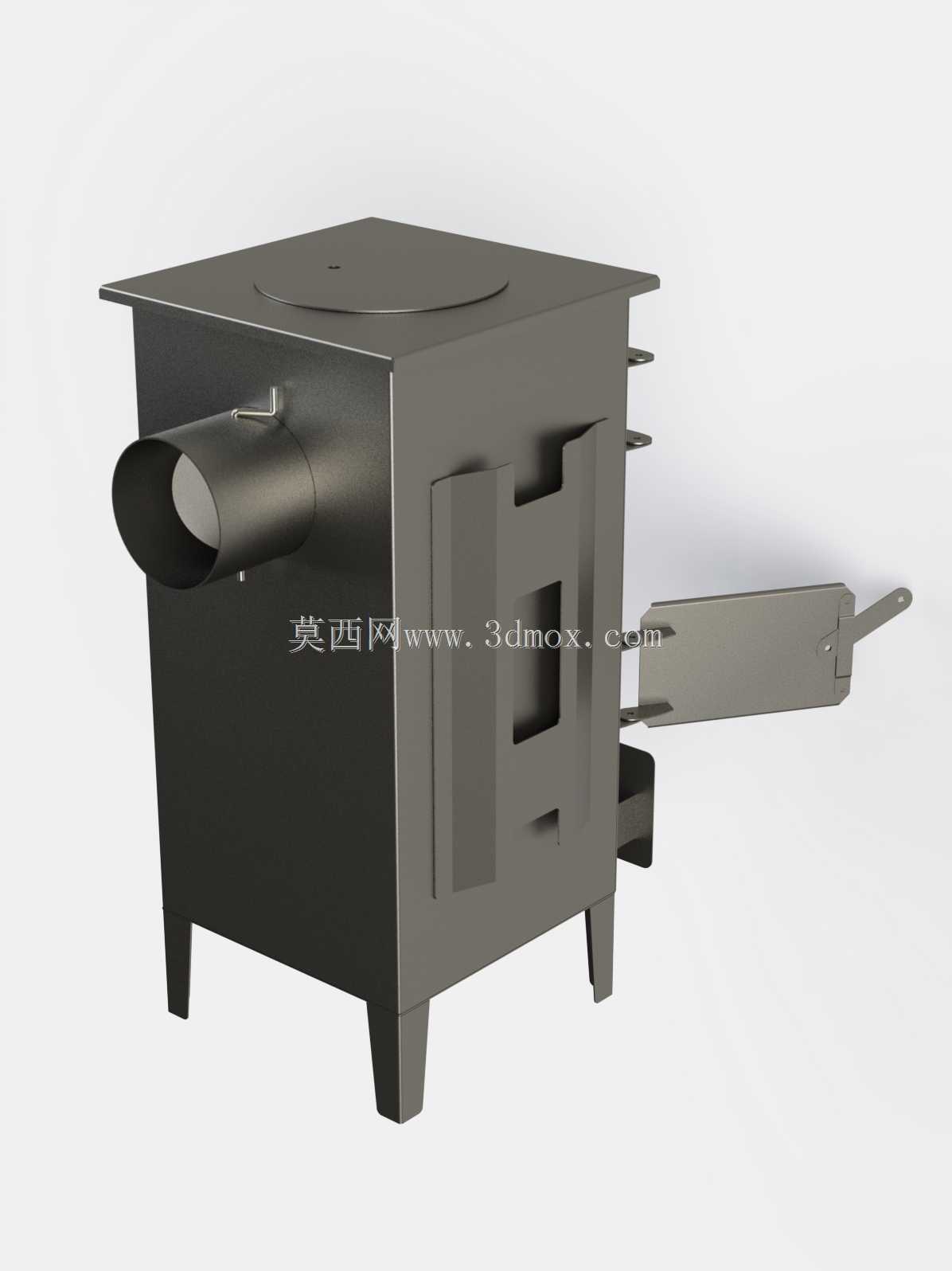

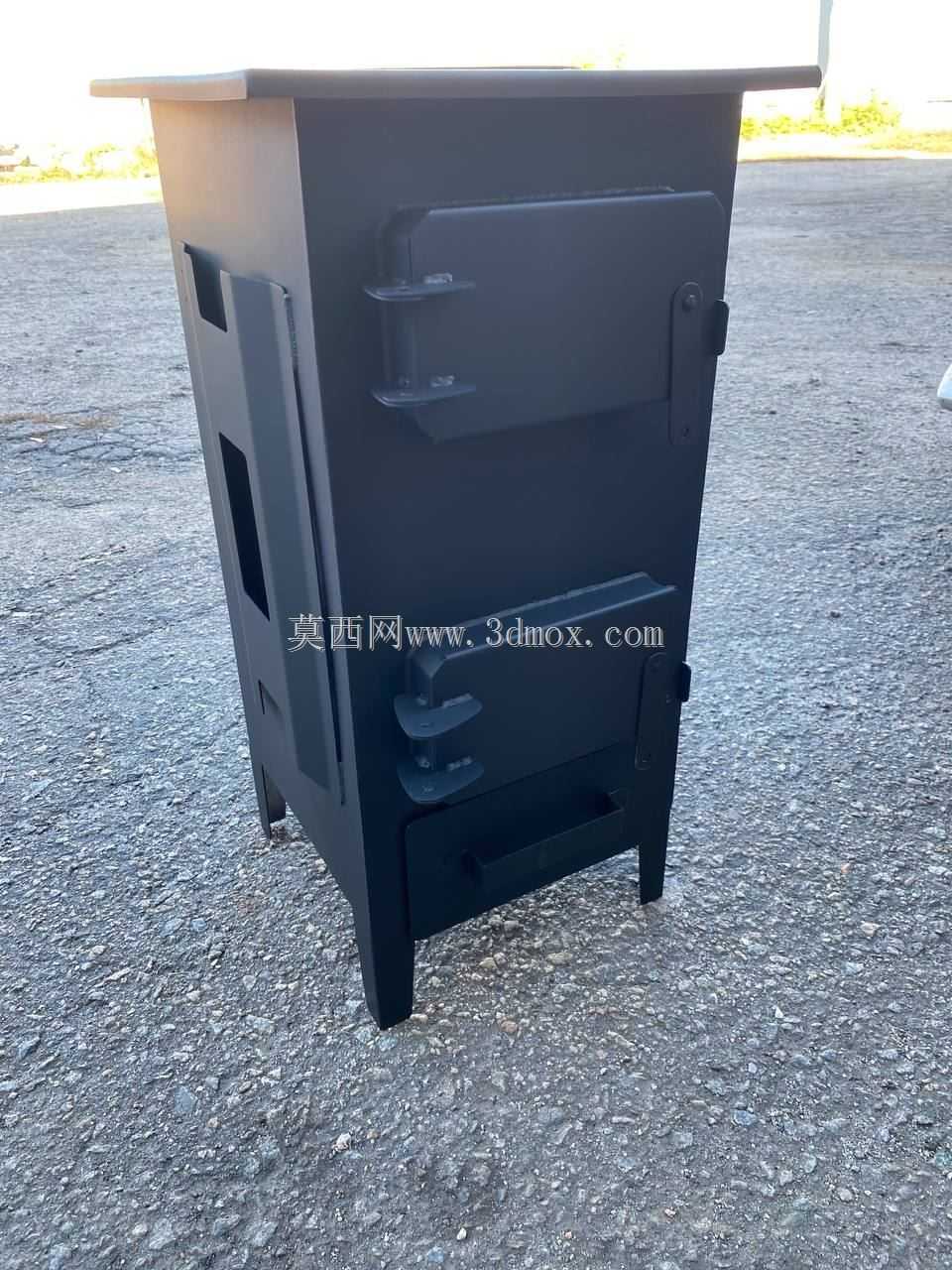

　　这款立式炉具主要面向无集中供暖的乡镇自建房、户外临时作业棚、小型乡村作坊等场景使用，可同时满足室内采暖、炊事烹饪、热水供应三类核心需求，适配木柴、秸秆压块等常见固体生物质燃料，无需配套复杂的管路或电力辅助即可独立运行。从结构布局来看，整体采用立式方箱式钣金焊接结构，自上而下划分出三个独立功能舱室：最顶部为圆形平盖结构，既可以作为炊事操作的承托面，放置水壶、炒锅等炊具，也可通过开启顶部盖板直接利用明火进行快速加热，顶部排烟接口采用标准圆形对接结构，可直接适配常规民用排烟管道，安装时仅需保证排烟管向上倾斜角度不小于3度，即可避免烟气倒灌问题。中部舱室为主燃烧腔，侧开式炉门搭配耐高温密封结构，炉门开设观察视口，

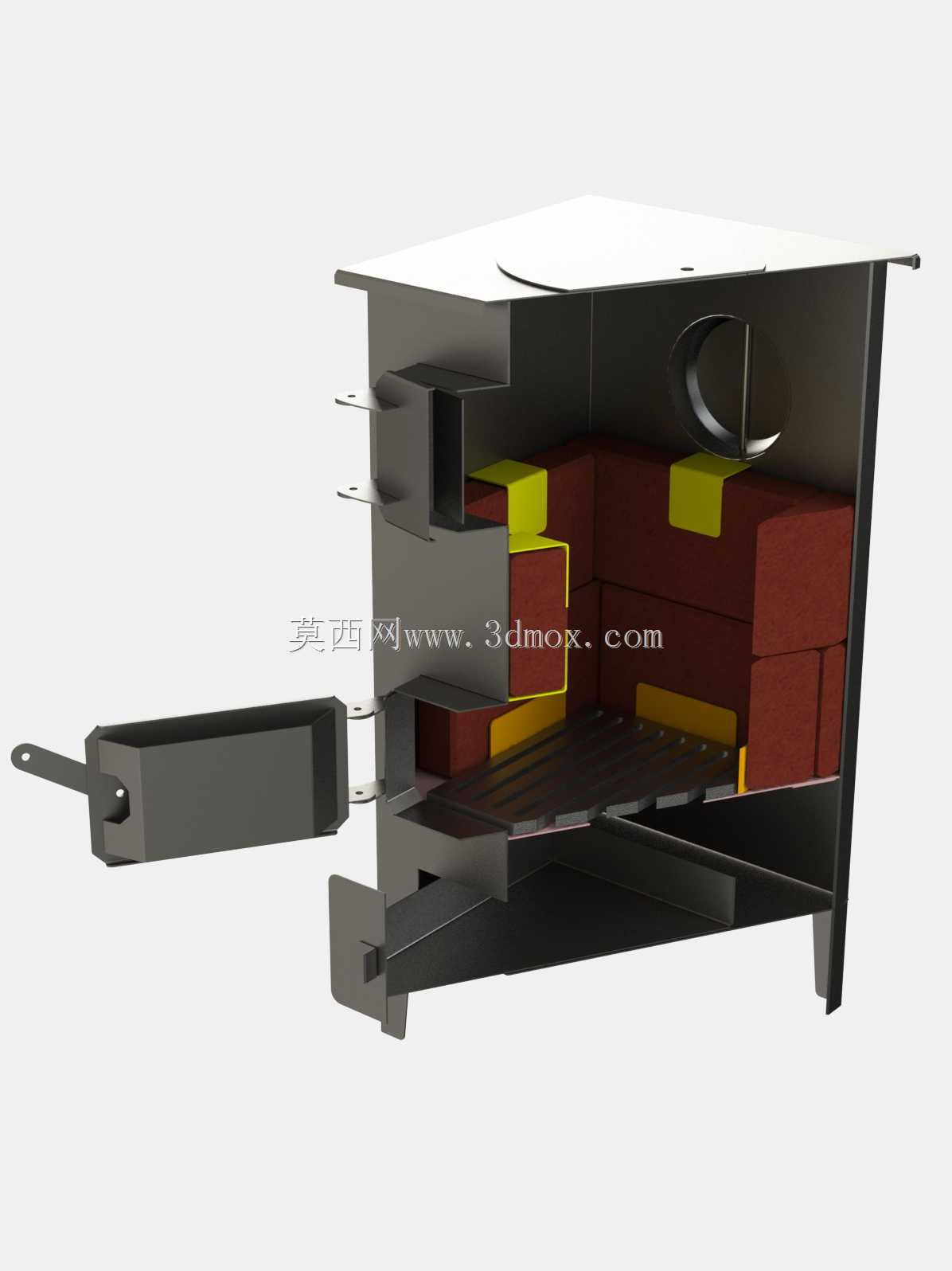

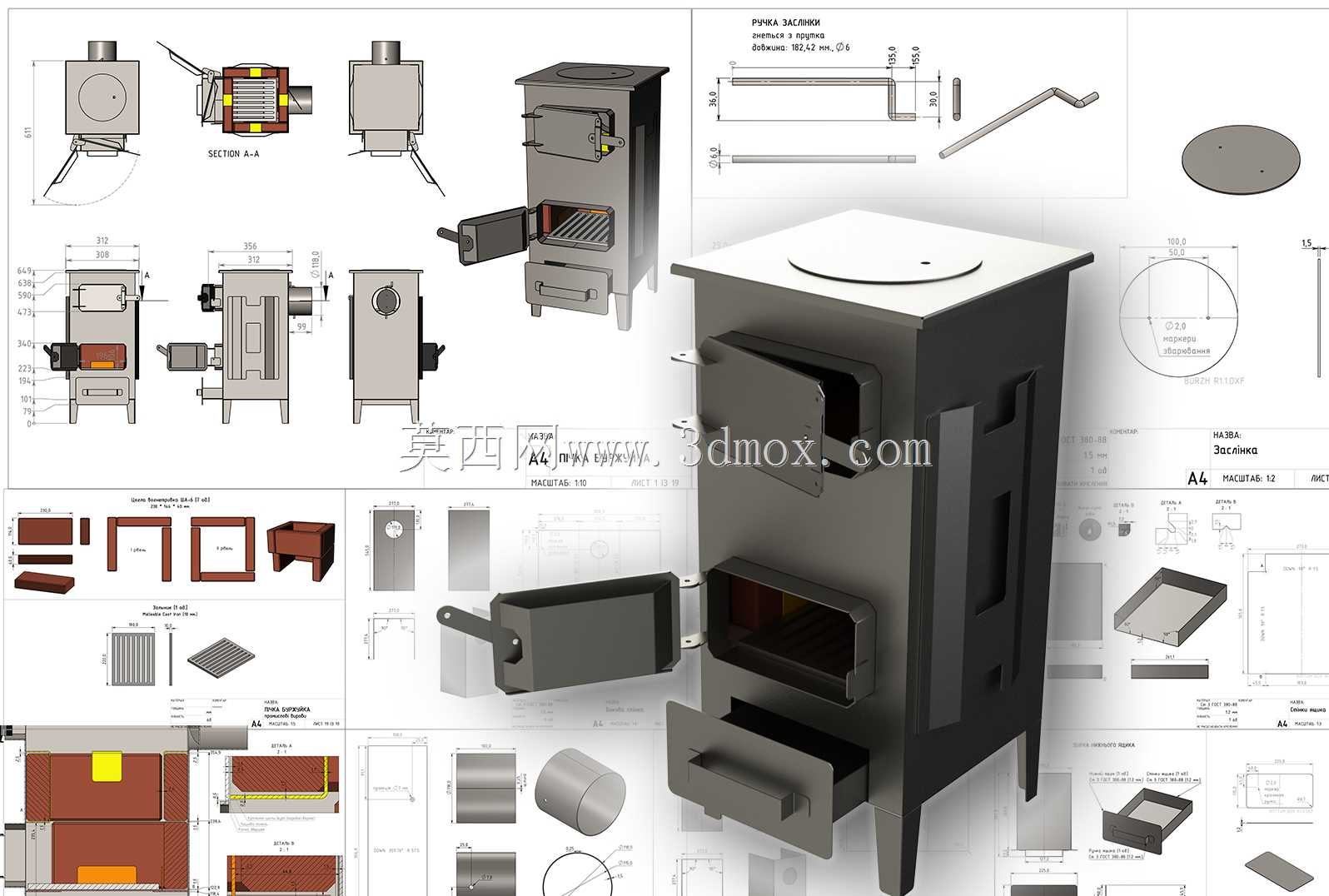

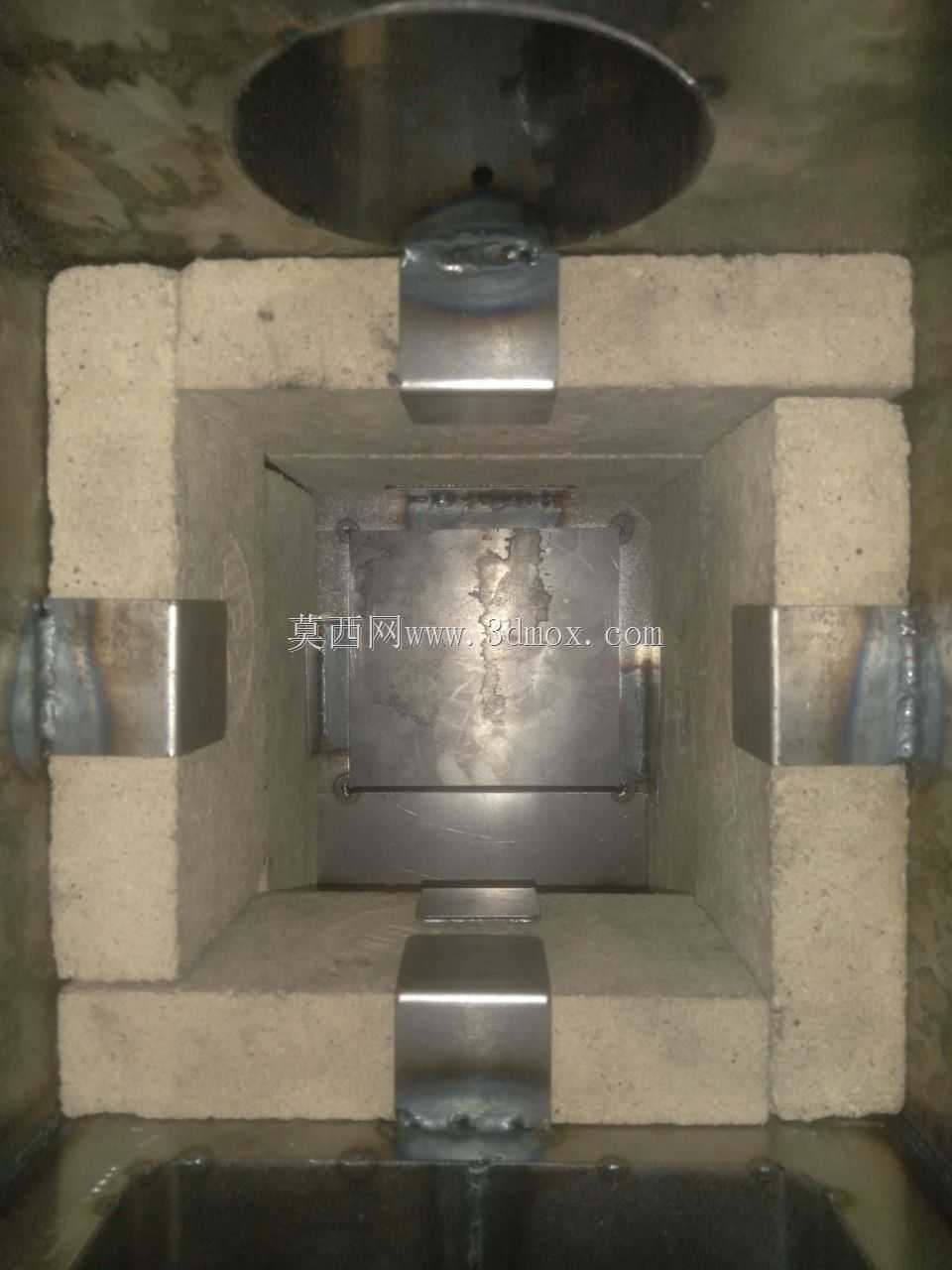

　　可在不开启炉门的状态下观察内部燃料燃烧状态，燃烧腔内部设置格栅式炉排，炉排间隙控制在12mm左右，既可以保证落灰顺畅，也能避免未燃尽的碎料掉落至灰舱；主燃烧腔侧面预留二次进风通道，可在燃烧过程中补充上层氧气，让挥发分充分燃烧，减少烟气颗粒物排放，提升整体热效率。最下部为抽拉式灰斗舱，灰斗采用抽屉式密封结构，抽拉行程设置有限位结构，避免清灰时整个灰斗脱落，日常清灰仅需抽出灰斗倾倒积灰即可，无需拆解炉体其他部件，操作门槛极低。支撑结构采用四根独立支腿，支腿底部预留安装孔位，可根据使用场景选择直接放置于地面，或通过膨胀螺栓固定于水泥基座上，适配不同平整度的安装地面。设计过程中优先考虑钣金加工的工艺可行性，

　　所有炉体板材折弯圆角均匹配常规折弯机的下模开口参数，焊接位置均预留足够的操作空间，避免出现无法施焊的死角；炉体各舱室之间的隔板采用满焊工艺，避免出现串烟问题，与高温烟气直接接触的板材厚度选用4mm冷轧钢板，外部装饰及非受热面选用2mm冷轧钢板，在控制整体重量的同时保证受热面的结构强度，避免长期高温使用出现变形。安装边界方面，炉体整体占地尺寸控制在0.2平方米以内，安装时需保证炉体与周边木质墙体、窗帘等易燃物的安全距离不小于400mm，排烟管穿出屋面位置需配套防火隔热套，避免引燃屋面保温材料。实际使用过程中，燃料从上部炉门添加后，落在炉排上完成燃烧，燃烧产生的高温烟气在炉体内腔绕流后，通过顶部排烟口排出，

　　过程中热量通过炉体壁面向周边空间辐射散热，单台炉具的采暖覆盖面积可达60-80平方米，完全满足普通两居室自建房的采暖需求；炊事工况下，顶部盖板位置的中心温度可达450摄氏度以上，可满足快炒、烧水等炊事操作需求，相比传统敞口式柴火灶，热效率提升40%以上，同时大幅减少室内溢烟问题。结构设计上充分考虑民用场景的维护便利性，所有易损部件如炉排、炉门密封条均采用通用化尺寸，后期更换无需定制配件，用户可自行完成更换操作；炉体表面采用高温静电喷塑处理，长期高温使用不会出现掉漆、锈蚀问题，日常清洁仅需用湿抹布擦拭表面即可。
