盒式磁带辊轴结构三维建模作品

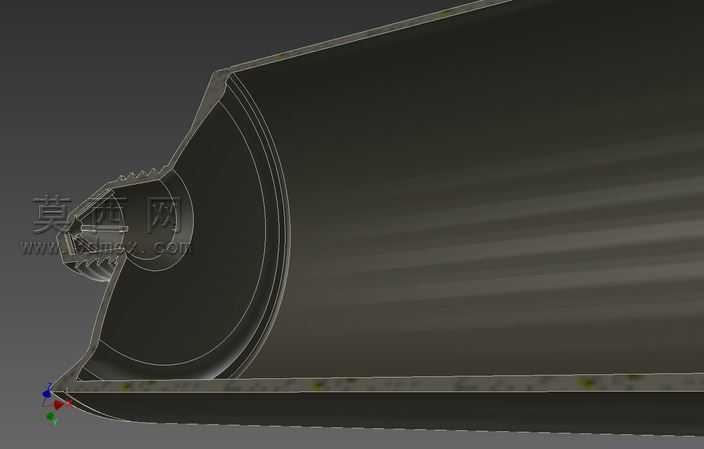

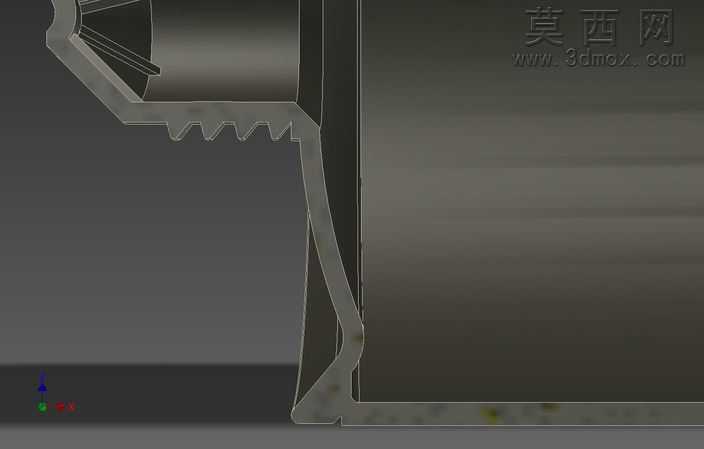

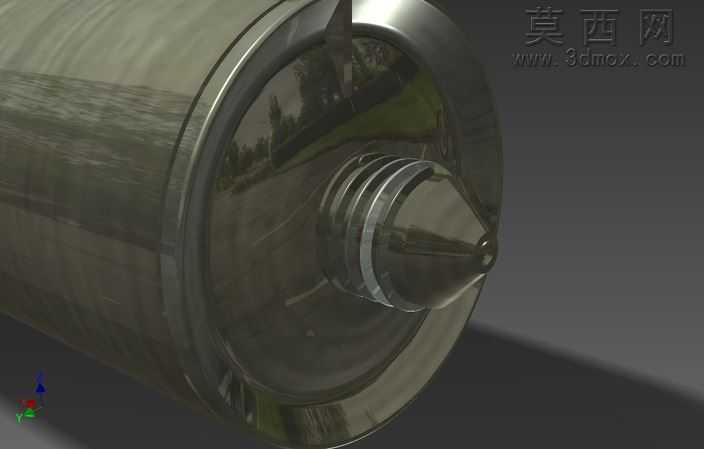

本作品为盒式磁带配套辊轴构件的三维建模成果，建模过程严格遵循KRIMELTE规范要求开展，首先对目标构件的实物形态与功能逻辑进行拆解梳理，明确该辊轴作为盒式磁带内部核心传动承载部件的结构特征：主体为等径长圆柱筒体结构，一端设置带外螺纹的阶梯式连接端头，端头处做锥度导向设计，便于装配时快速对位，筒体与端头衔接处设置环形限位凸台，用于装配时的轴向定位，避免构件安装后出现轴向窜动，保障磁带运行过程中的稳定性。建模阶段首先绘制构件的纵向截面草图，对各段直径、长度、螺纹牙型参数、锥度角度进行精准约束，通过回转特征生成构件基础实体，随后对端头螺纹部分进行细节建模，还原标准螺纹的牙距、牙型角特征，对构件边缘的锐边做倒圆角处理，还原实际机加工零件的工艺特征，避免应力集中问题。材质设置上，主体筒体采用哑光深灰色工程塑料材质，调整材质的粗糙度、反射率参数，还原ABS工程塑料的哑光质感，端头金属连接部分采用金属材质，适当提高材质反射度，区分不同部件的材质差异。渲染阶段采用三点布光方案，主光源从构件侧上方45度角投射，打出构件主体的明暗层次，突出圆柱筒体的曲面形态，辅助光源从另一侧补光，弱化暗部死黑区域，保留结构细节，背景采用深灰色纯色背景，避免多余元素干扰构件主体展示，同时添加柔和的地面阴影，增强模型的空间立体感与真实感。建模过程中对各部分尺寸进行反复校验，确保各段结构的尺寸比例符合实际零件的装配要求，螺纹部分与限位凸台的位置精度控制在合理公差范围内，保障模型可直接用于后续的装配模拟、结构验证等工作，完整还原了该辊轴构件的全部结构特征与工艺细节。
