螺口白炽电灯泡结构三维建模

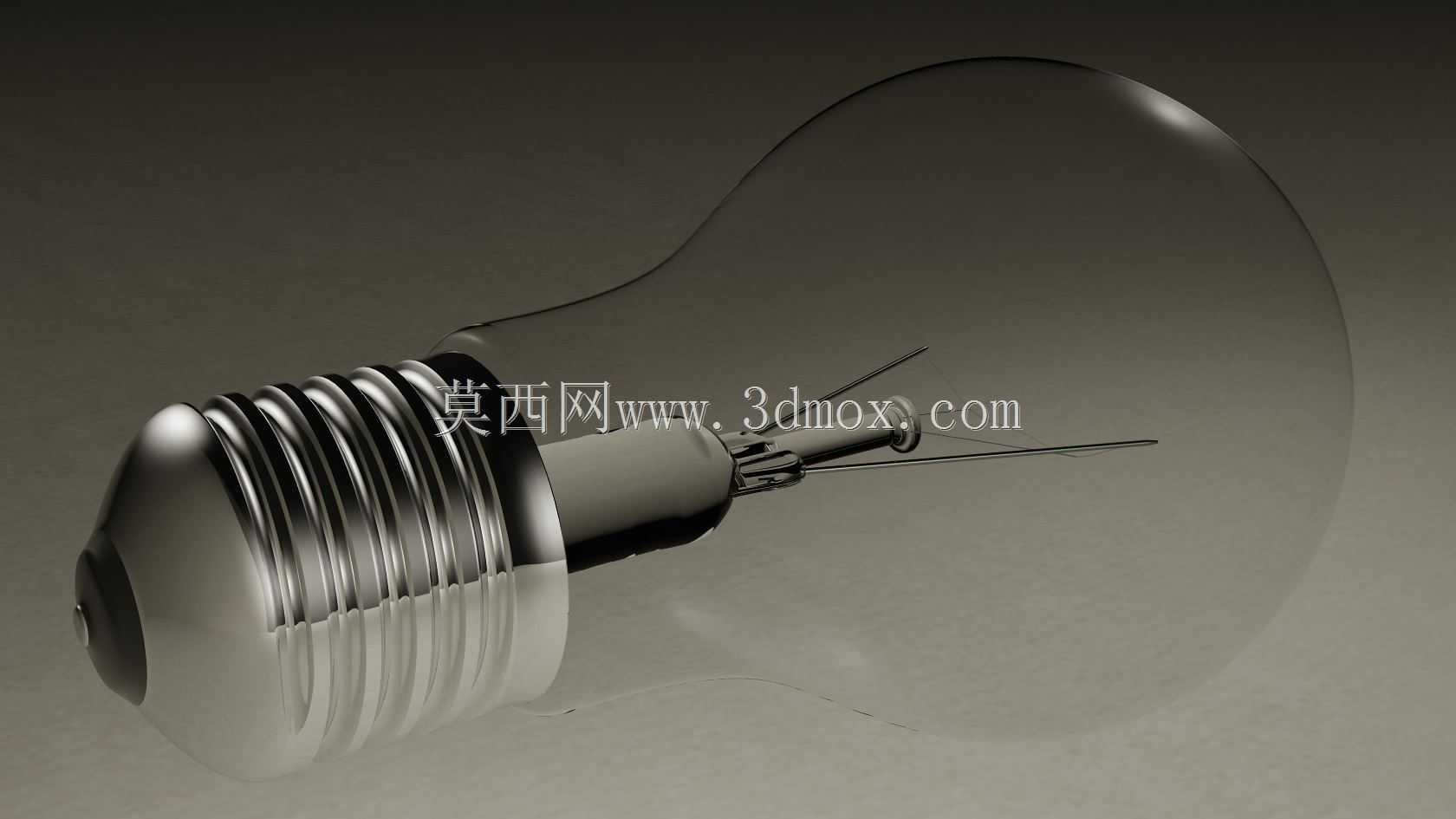

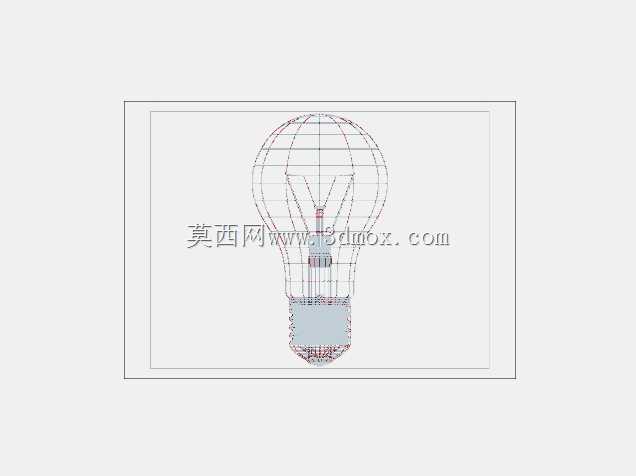

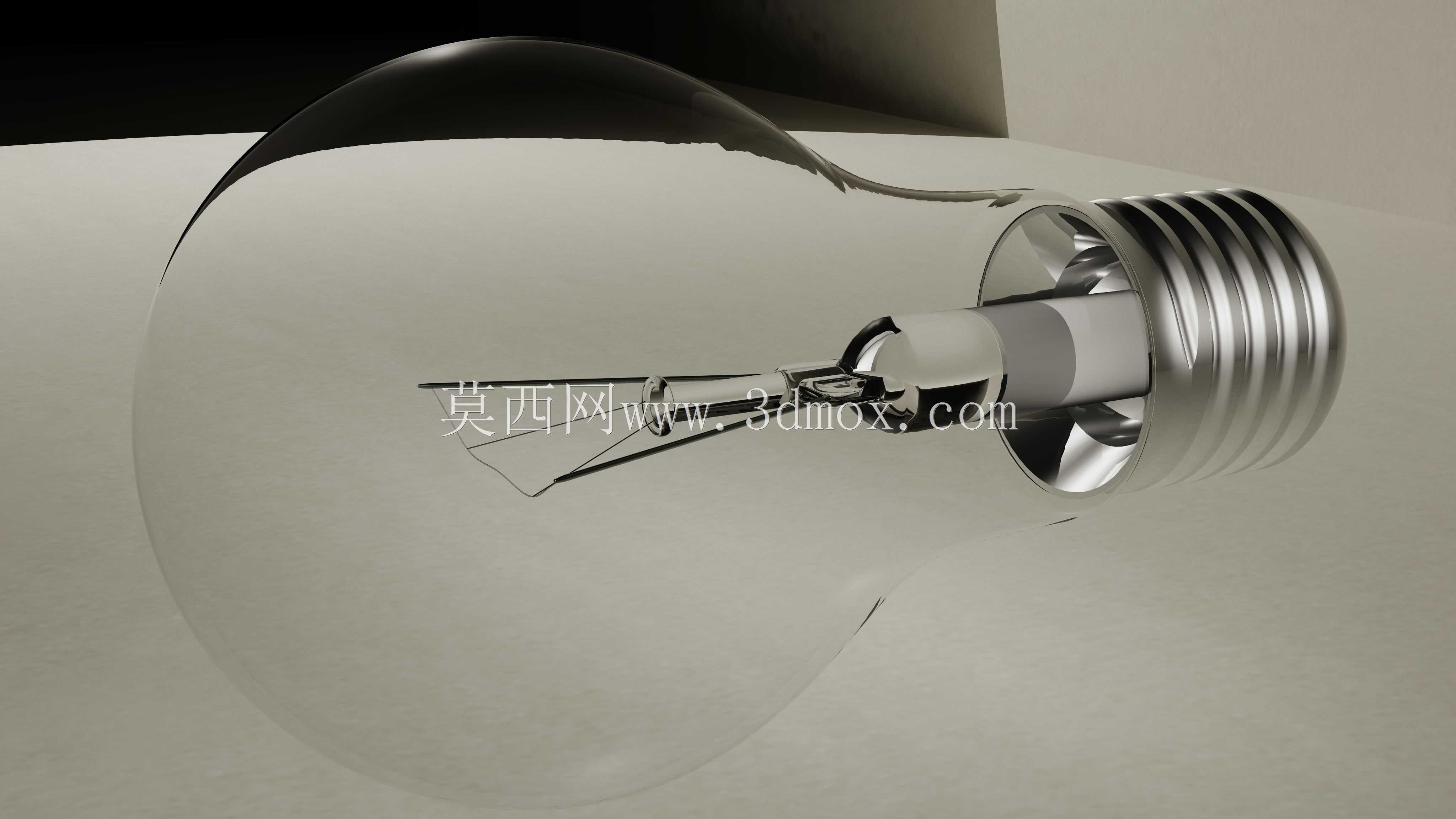

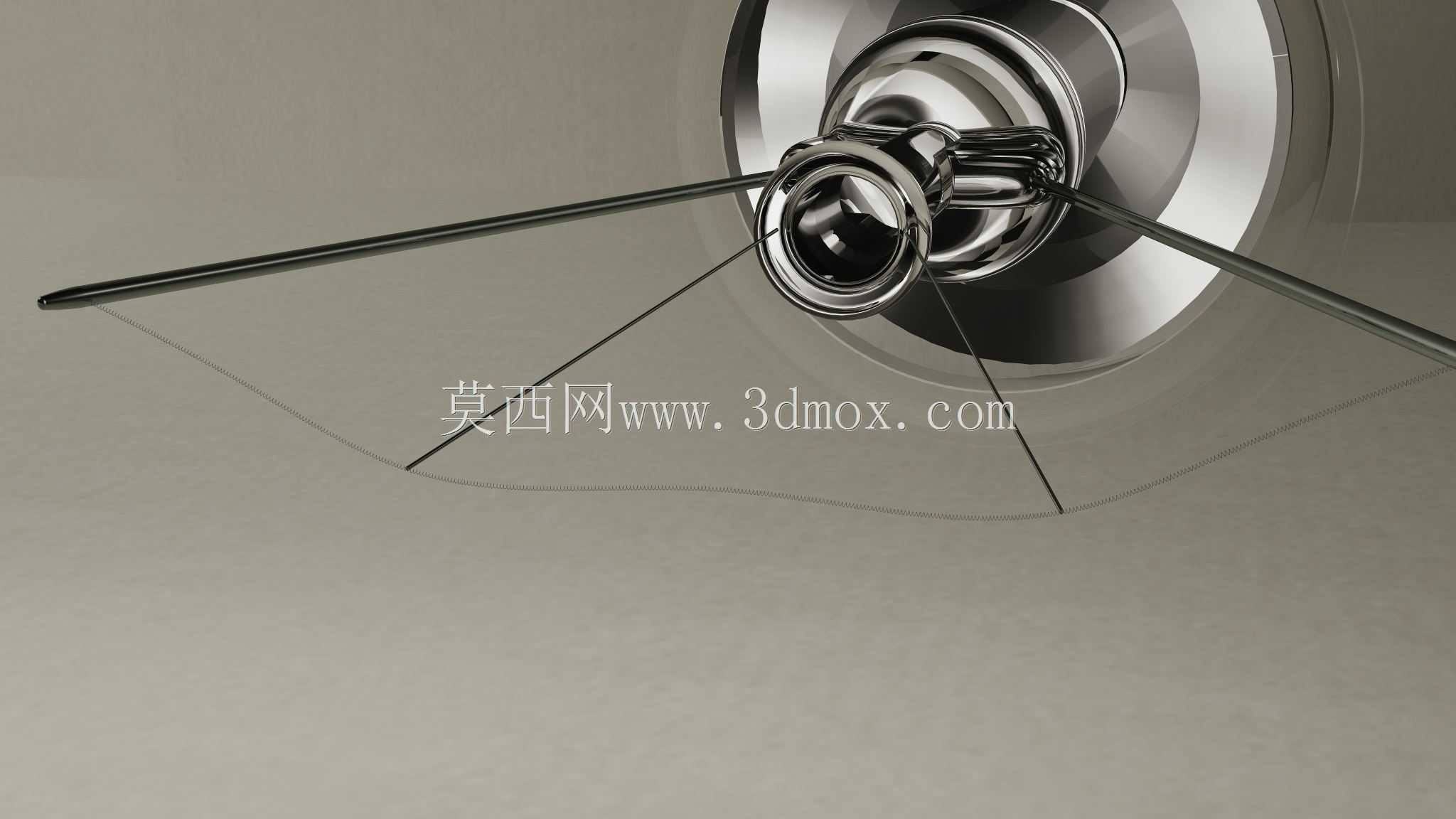

日常照明场景中，螺口白炽灯泡是最基础的电光源部件，其三维建模需要兼顾外观还原与内部结构的合理性，不能只做表面的曲面造型。建模时首先要明确安装边界，螺口灯头采用通用E27规格，螺纹大径27mm，螺距3.625mm，灯头总长度控制在22mm，这一尺寸直接匹配市面绝大多数螺口灯座的安装公差，建模时螺纹牙型要符合国标灯头的圆弧牙型要求，不能照搬普通机械三角螺纹，否则会出现装配干涉的问题。玻璃泡壳部分采用梨形回转曲面，最大直径处约60mm，泡壳总长度从灯头玻璃封接处到泡顶约75mm，曲面建模时要注意泡壳与灯头衔接位置的过渡圆角，避免出现尖锐棱边，还原实际生产中玻璃熔封的圆滑过渡特征。内部灯丝组件的建模要贴合实际结构，灯丝采用双螺旋钨丝结构，通过两根钼丝引线连接到灯头的导电触点，引线穿过玻璃芯柱的位置要做封接结构的还原，芯柱上的排气嘴细节也不能省略，这些结构虽然不影响外观展示，但在做结构拆解演示或者照明原理教学时，是必不可少的结构要素。从应用场景来看，这类灯泡模型不仅可以用于照明产品的装配演示，还能作为室内场景渲染的光源部件，也可用于电工教学的结构展示素材。建模过程中要注意各部件的装配层级，灯头的金属外壳与玻璃泡壳是过盈配合加胶接固定，内部引线与灯头尾部的绝缘触点、金属外壳分别形成正负极连接，建模时要保证各部件的装配位置准确，不能出现引线穿模、灯丝错位的问题。泡壳的玻璃材质在渲染时要设置合适的透光率与折射率，还原玻璃的通透质感，金属灯头部分要做拉丝金属的材质表现，还原实际产品的表面处理效果。灯丝部分要做细微的螺旋结构还原，不能简化成直杆，否则会失去白炽灯泡的典型识别特征。在做安装适配性验证时，要保证灯头螺纹与标准灯座的配合间隙在0.1-0.3mm之间，尾部触点的突出高度控制在1.5mm左右，符合实际产品的尺寸要求，避免出现拧入灯座后接触不良的模拟误差。
