机械铰接平衡支撑构件三维设计

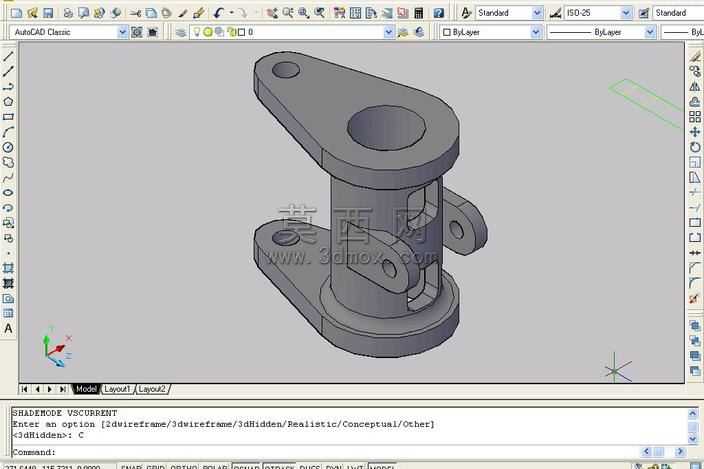

本作品为机械铰接平衡支撑构件的三维设计成果，建模阶段采用参数化特征建模思路，首先梳理构件的功能逻辑：该构件需实现多方向铰接联动、承载径向与轴向载荷、保障运动过程中的力矩平衡，因此建模从核心基准轴入手，先确定主体圆柱段的中心轴线作为全局设计基准，依次构建上下同轴的柱体基座，保证基座端面的平面度与同轴度公差符合机械装配要求。主体柱身部分采用拉伸加切除的特征组合，预留出侧向铰接耳板的安装位置，耳板部分单独绘制草图后通过凸台拉伸生成，精准控制耳板上铰接孔的中心距与孔径尺寸，确保与配套销轴的装配间隙处于合理范围。上部延伸的摆臂结构采用变截面拉伸设计，摆臂末端的安装孔与主体中心孔的位置尺寸经过反复校核，保障力矩传递过程中的平衡性能，避免运动过程中出现偏载卡顿的问题。下部支撑耳座采用对称式结构设计，两个耳板的孔位同轴度通过镜像特征严格约束，保障铰接转动时的顺滑度。建模过程中对所有棱边添加了符合工艺要求的铸造圆角，避免应力集中问题，同时还原了铸件的拔模斜度特征，让模型具备实际生产的工艺可行性。材质赋予阶段选用了常用的铸钢材质，调整材质的粗糙度、金属反光度参数，还原铸钢件经喷砂处理后的表面质感，渲染时采用柔和的环境光搭配定向补光，清晰展现构件的各个结构细节，包括柱身的减重槽、铰接孔的倒角、各连接部位的过渡曲面，让观看者可以直观理解构件的装配关系与功能逻辑。整个设计过程始终围绕平衡铰接的核心功能，每一处结构尺寸都经过力学逻辑校验，既保证了构件的结构强度，又通过合理的减重槽设计控制了整体重量，可直接用于机械原理教学、铰接机构虚拟装配仿真、零部件生产加工参考等场景，模型的特征树结构清晰，所有参数均可编辑调整，方便后续根据实际使用需求修改尺寸规格。
