多层框架式精油萃取生产装置结构

　　这套多层框架式精油萃取生产装置，主要面向芳香植物深加工、天然香精提取生产场景，适配中小型植物精油加工车间的连续化生产需求，可完成从原料投料、蒸馏萃取、组分分离到粗油收集的全流程工序，替代传统零散排布的土法提取设备，解决小作坊式生产中管路杂乱、操作空间不足、安全防护缺失的问题。

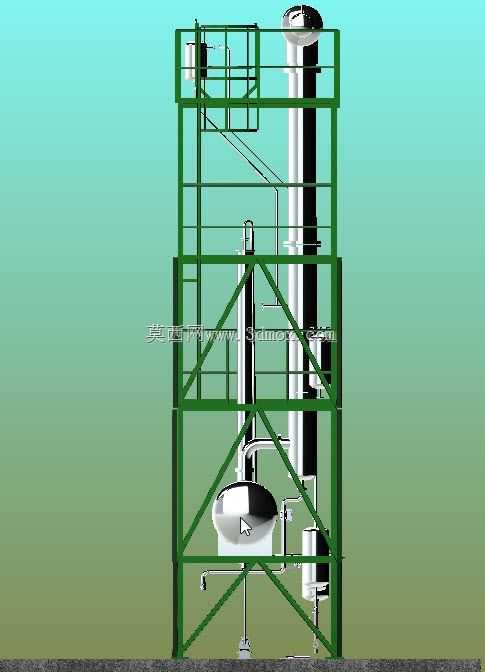

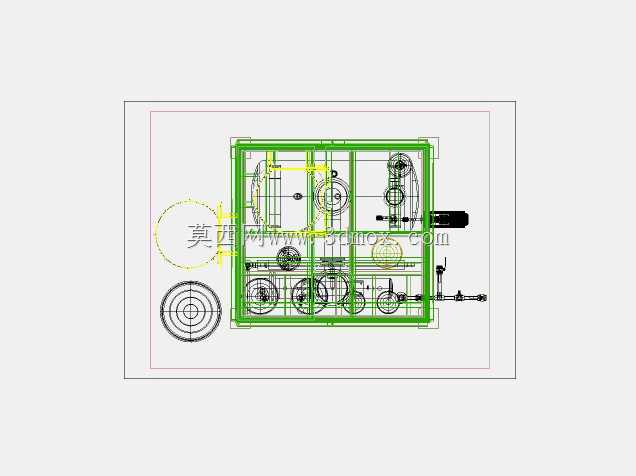

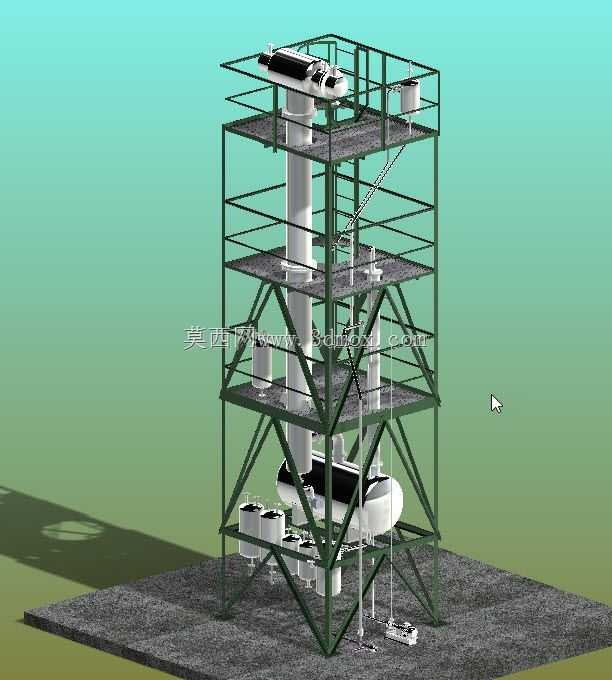

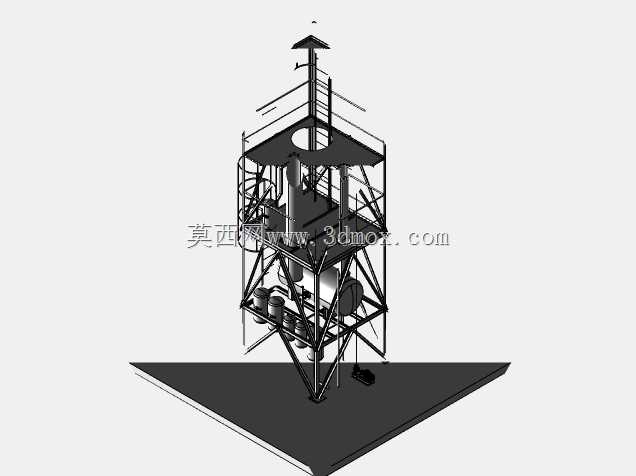

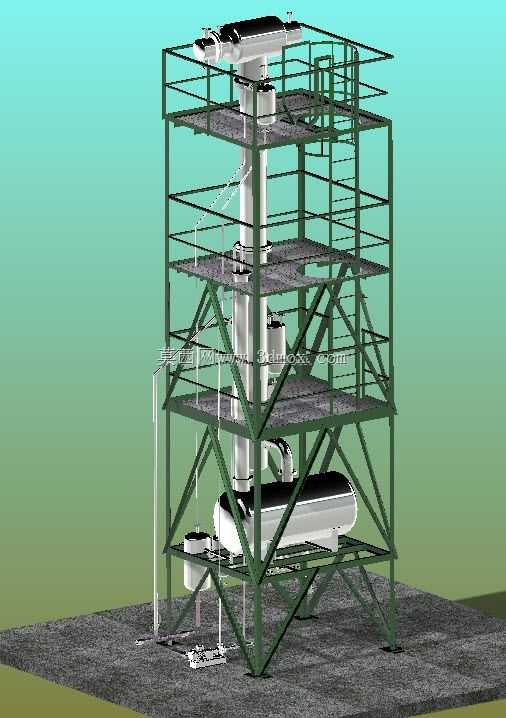

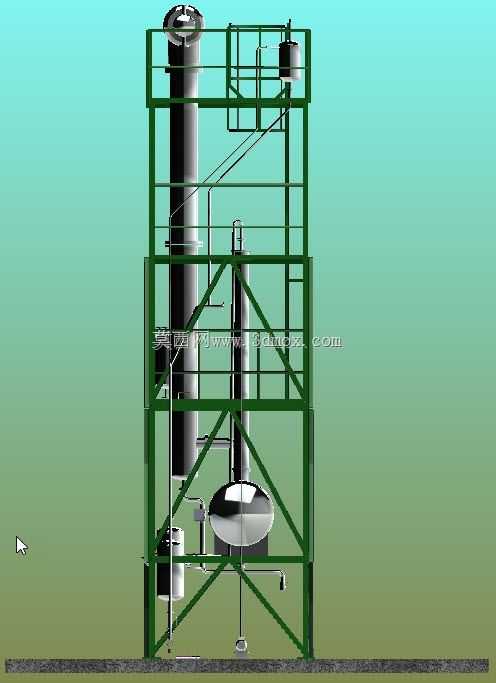

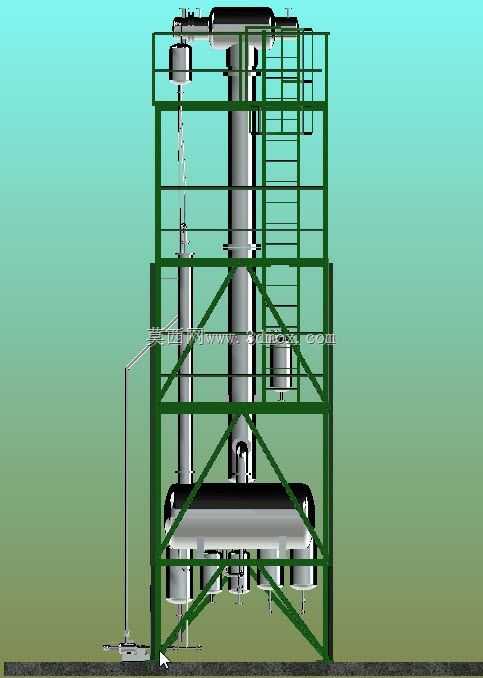

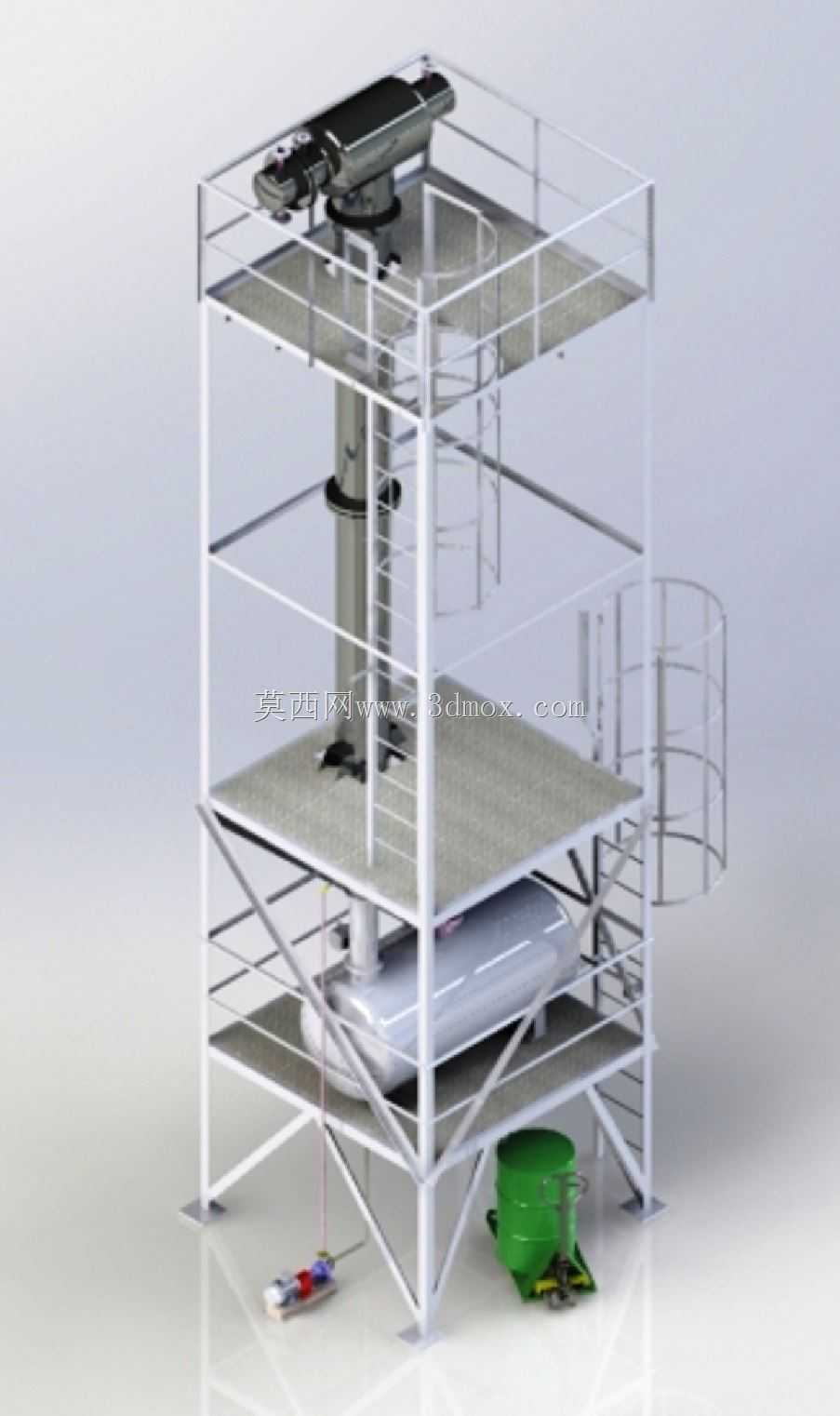

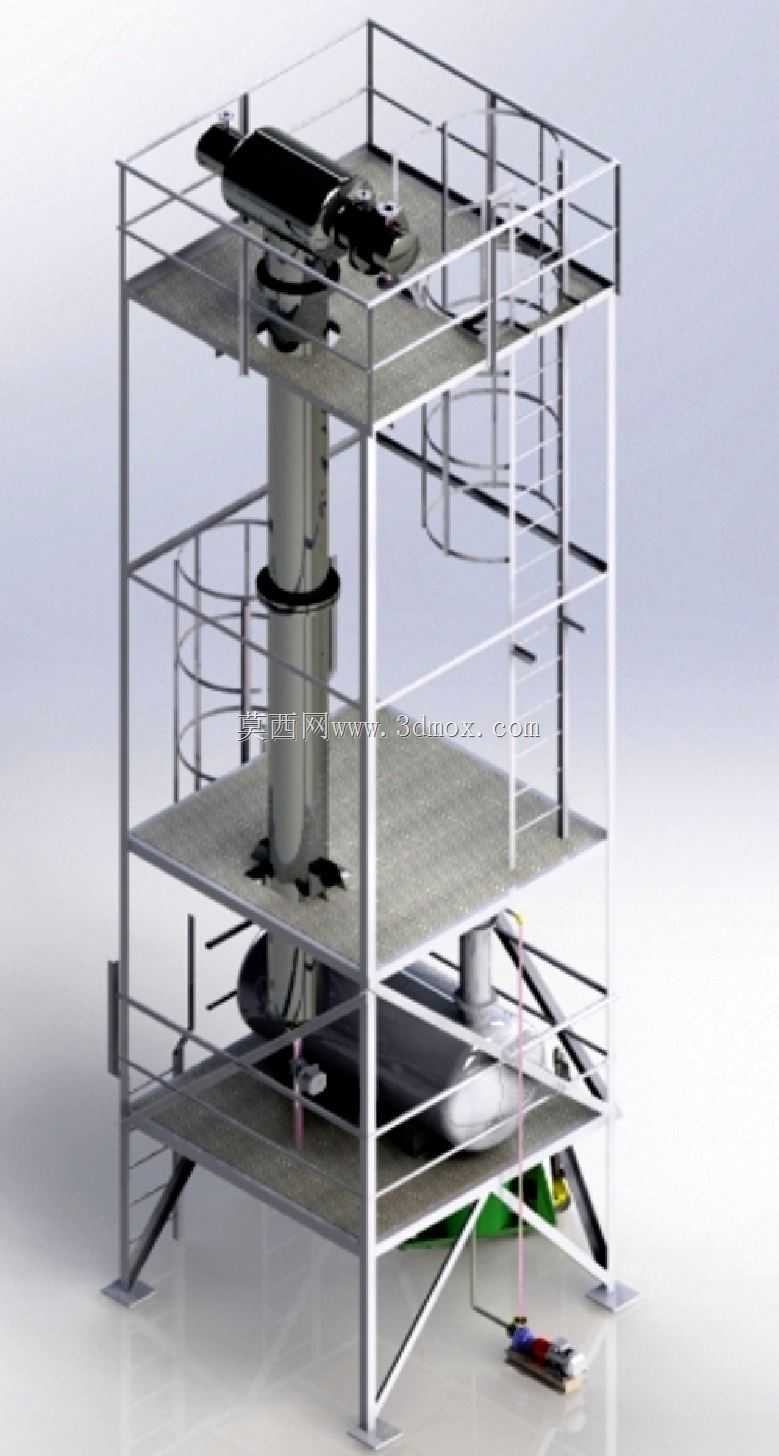

　　从结构布局来看，装置采用三层方管焊接框架作为承载主体，框架立柱采用等边角钢与矩形管组合焊接形式，每层平台铺设防滑花纹钢板，平台边缘设置1.2米高防护栏杆，侧面外置螺旋爬梯连通各层操作面，爬梯踏步采用防滑格栅板设计，避免操作人员上下时滑倒。框架整体安装边界需预留不小于1.2米的周边操作空间，顶部设备吊装位需预留3米以上净空，满足主蒸馏塔的检修吊装需求；底部基座需做200mm厚混凝土硬化找平，通过地脚螺栓与框架底部焊接的安装脚板固定，抵消设备运行时的管路振动。

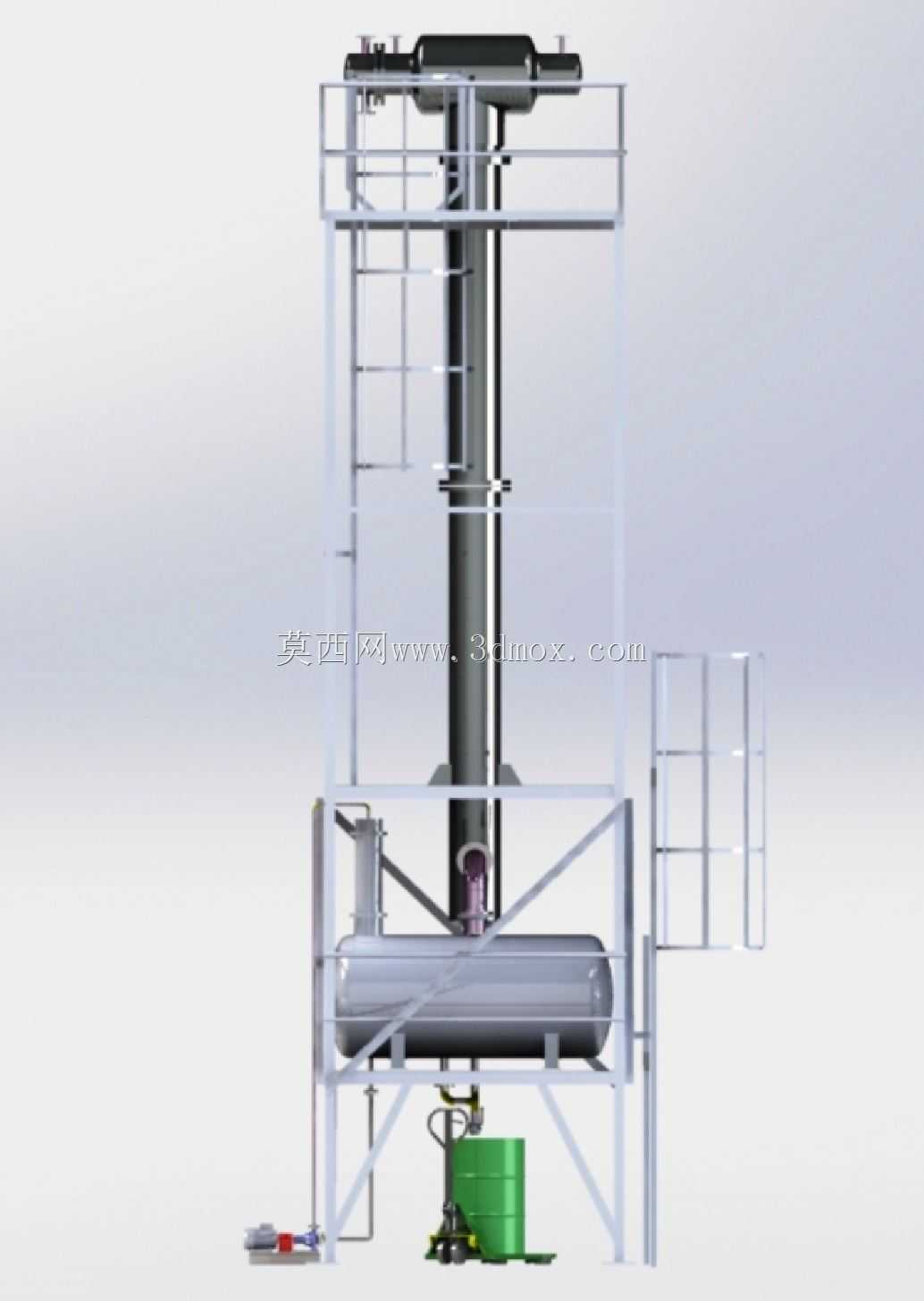

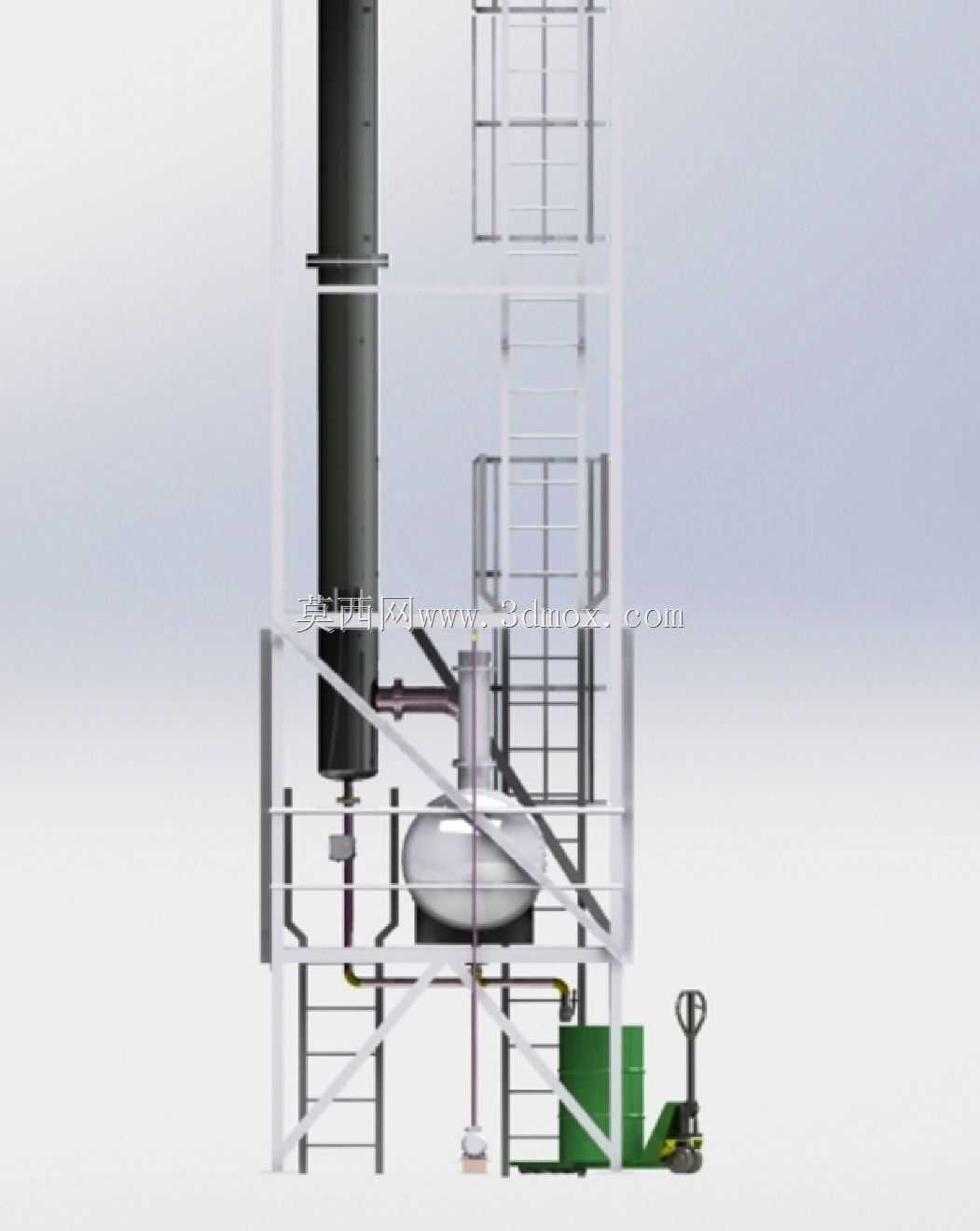

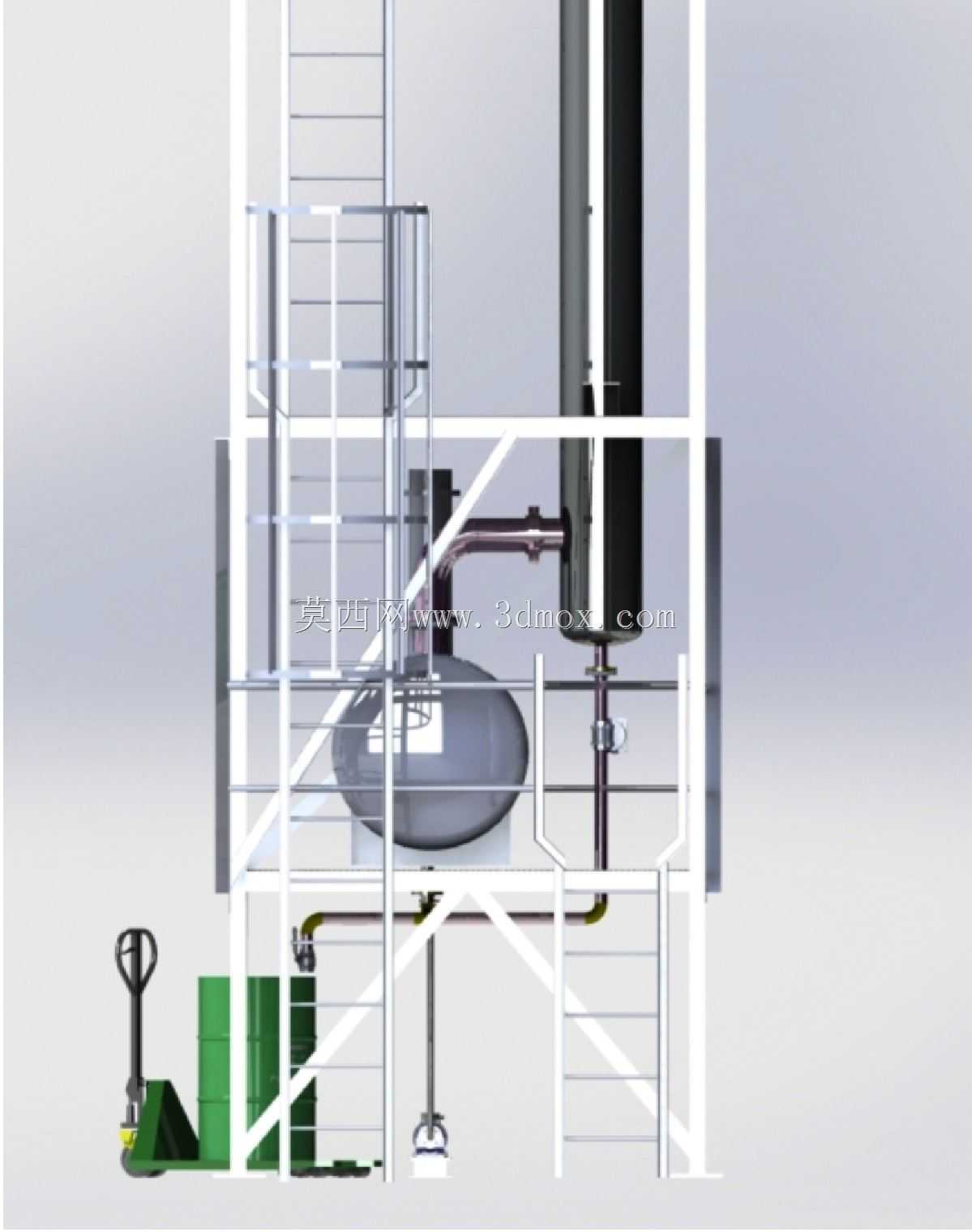

　　核心功能单元的排布遵循工艺流向逻辑：顶层平台放置主蒸馏塔的驱动与进料组件，包含塔体顶部的传动装置、进料分布器，可将预处理后的植物原料均匀送入塔内，与上升的蒸汽充分接触；中层平台承载塔体主体段与再沸器连接管路，塔体采用法兰分段连接结构，每段设置视镜与取样口，方便操作人员观察塔内气液传质状态，实时调整蒸汽通入量；底层平台横向布置卧式再沸器与粗油收集罐，再沸器通过蒸汽夹套加热塔底回流液，产生的二次蒸汽返回塔内提供传质热源，塔底产出的粗精油通过管路汇入底部绿色承压收集罐，收集罐出口设置快装接头，可直接对接后续精制工序的进料管路。

　　设计过程中重点考量了操作便利性与安全冗余：各层平台的设备操作位均预留0.8米以上的操作空间，阀门、仪表的安装高度控制在1.2-1.5米区间，无需操作人员攀爬或探身即可完成调节；所有蒸汽管路均做保温层包覆，避免人员烫伤，管路低点设置排凝阀，防止冬季停机时管路存水冻裂；框架侧面设置的环形操作平台可环绕塔体一周，方便塔体法兰的紧固检修、视镜的清洁更换。

　　设备的管路连接采用标准化快装法兰与卫生级管路搭配，适配植物提取行业的卫生要求，避免管路死角残留物料变质污染产品；各层平台的载荷设计按照对应区域设备满重的1.5倍做冗余计算，顶层平台额外考虑吊装检修时的临时载荷，铺设的花纹钢板下方加设加强筋，避免长期承重出现变形。整套装置的结构排布紧凑，在有限的占地空间内整合了精油提取的全部核心工序，相比同处理量的分散式设备，可减少40%的管路长度，降低蒸汽输送过程中的热损耗，同时统一的框架结构让设备安装、搬迁都更为便捷，无需针对单个设备单独做基础固定，仅需整体找平后固定地脚即可投入使用。

　　在细节设计上，爬梯与各层平台的连接处设置安全门，防止操作人员意外跌落；收集罐区域设置防泄漏围堰，避免精油泄漏后四处流淌；顶层传动设备外侧设置防雨防护罩，若设备安装在半敞开车间也可正常运行，不会因落灰、溅水影响传动部件寿命。塔体与框架的连接采用可调式管卡固定，可补偿设备升温运行时的热胀冷缩位移，避免刚性连接产生的应力拉裂管路焊缝。
