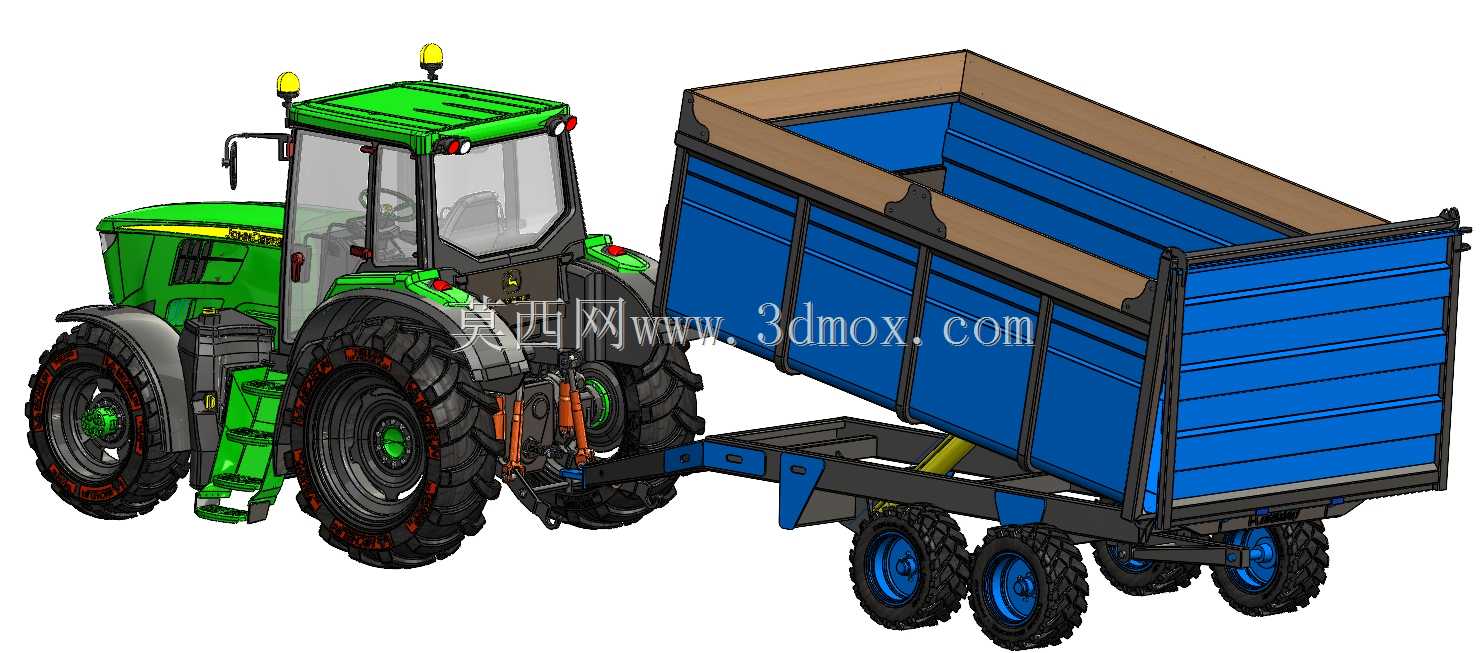

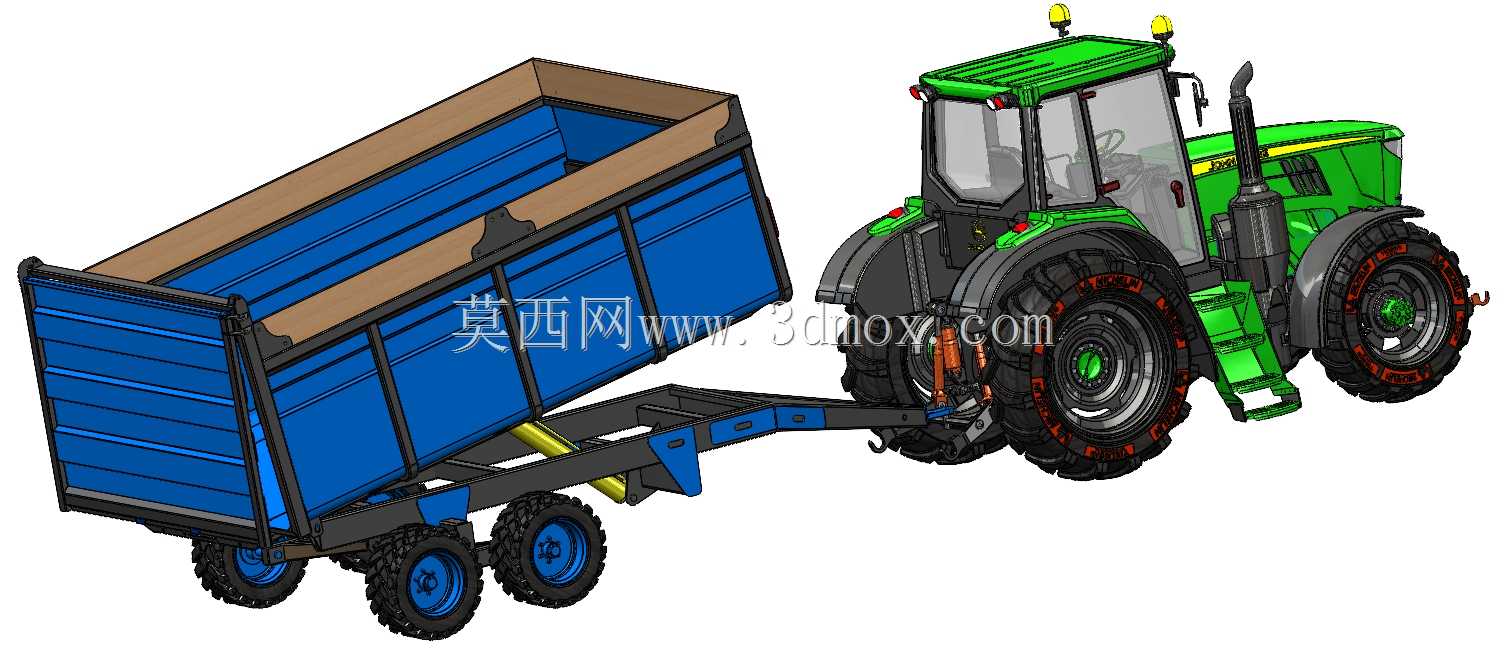

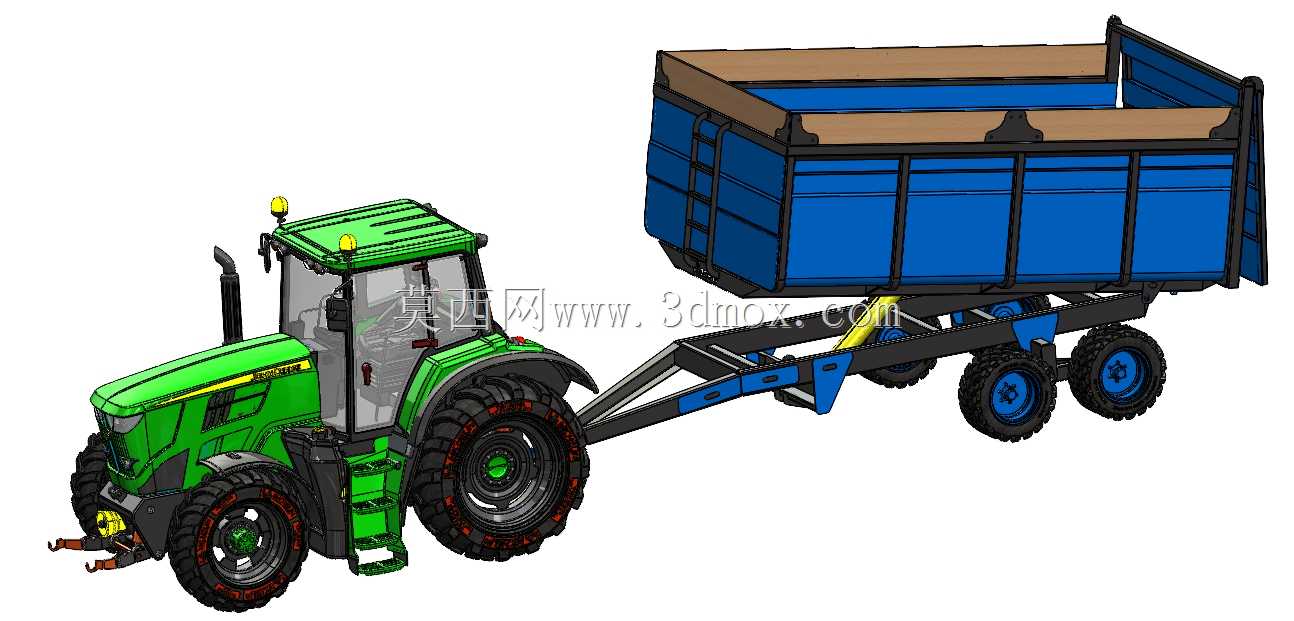

10.6吨液压自卸农用饲料运输挂车

　　这款牵引式液压自卸挂车主要面向中小型农牧场的散装饲料、青贮草料、谷物及农用物资转运场景，适配多数大马力轮式拖拉机的后牵引接口，可直接接入拖拉机的液压输出回路完成举升动作，无需额外配置独立动力单元，在散料转运、田间地头装卸、农牧场内部短驳等场景下能大幅降低人工装卸的劳动强度，相比固定式货厢运输工具，卸车效率可提升70%以上，尤其适合没有固定装卸站台的农牧作业区域使用。

　　货厢采用栏板式结构设计，侧板与底板做了加强筋布局，内部有效容积可达14立方米，额定承载质量为10.6吨，货厢内部尺寸为4米×3米×1.15米，该尺寸设定既匹配农村常见道路的通行宽度限制，也能适配散装饲料、青贮草料的堆装密度，避免容积浪费或超载风险。底盘采用双精度承载结构，配置双排后轮组，单轮承载经过载荷校核，在非硬化的田间土路、牧场草地行驶时，可有效降低轮胎接地比压，减少对耕地、草场的碾压破坏，同时双后桥的平衡悬挂结构能过滤非铺装路面的颠簸冲击，避免散装物料在运输过程中因剧烈颠簸撒漏。

　　液压举升系统采用单缸前置举升布局，举升缸布置在货厢前端靠近牵引架的位置，举升时货厢绕后铰链轴转动，最大举升角度可达到45度，能保证散装饲料、谷物等流动性较好的物料完全卸净，不会在货厢前部残留积料。牵引架采用可调高度设计，可适配不同牵引点高度的拖拉机型号，牵引销位置做了加厚耐磨处理，长期牵引作业时的磨损量可控，降低维护频次。气路、液压管路沿牵引架和底盘纵梁布置，管卡固定间距经过优化，避免行驶过程中管路晃动磨损，同时预留了足够的弯曲余量，在转向、货厢举升时不会出现管路拉扯、弯折憋压的问题。

　　货厢的侧板采用上边缘加厚的木质衬条设计，一方面可以降低散装饲料装卸时对金属厢板的撞击磨损，另一方面木质衬条更换成本低，长期使用出现磕碰损坏时可快速替换，无需整体更换金属厢板。厢板的锁止机构采用手动机械式锁钩，在货厢落下后可自动锁止，行驶过程中不会出现意外脱开、厢板打开撒料的问题，卸车时只需手动扳开锁钩即可操作举升卸车，操作逻辑简单，一线作业人员无需复杂培训即可上手。

　　整车的轮距设定与配套拖拉机的后轮距匹配，行驶过程中挂车轮胎可沿拖拉机轮辙行驶，在松软路面行驶时的滚动阻力更小，减少拖拉机的动力损耗，同时转弯半径经过校核，在农村常见的3.5米宽硬化道路上可一次性完成掉头操作，适配乡村狭窄道路的通行需求。制动系统采用与拖拉机联动的气刹结构，制动响应速度快，满载状态下的制动距离符合农用运输运输车辆的安全要求，长距离下坡路段行驶时也能保证足够的制动力，避免制动过热失效的风险。

　　在结构设计阶段，底盘纵梁采用变截面槽钢焊接结构，在承载集中的牵引位置、后桥安装位置、举升缸安装位置都做了加强板焊接补强，通过有限元载荷仿真验证，满载状态下纵梁的最大变形量控制在允许范围内，长期满载作业不会出现永久性变形。货厢的底板采用花纹钢板材质，既可以增加物料与底板的摩擦力，减少运输过程中物料的滑动冲击，也能提升底板的耐磨性能，长期装卸散装物料不会出现过早磨穿的问题。挡泥板覆盖后轮组的全部上半区域，行驶过程中可阻挡轮胎带起的泥水、碎石飞溅，避免污染货厢后部及牵引连接部位，减少日常清理的工作量。
