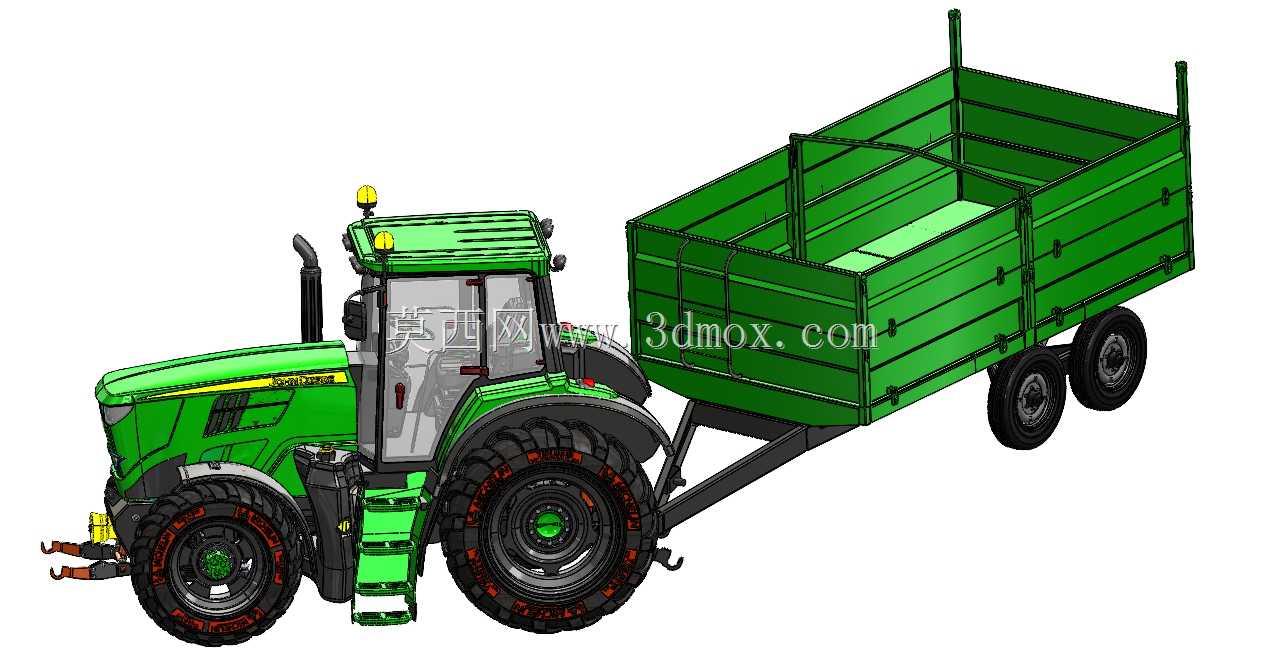

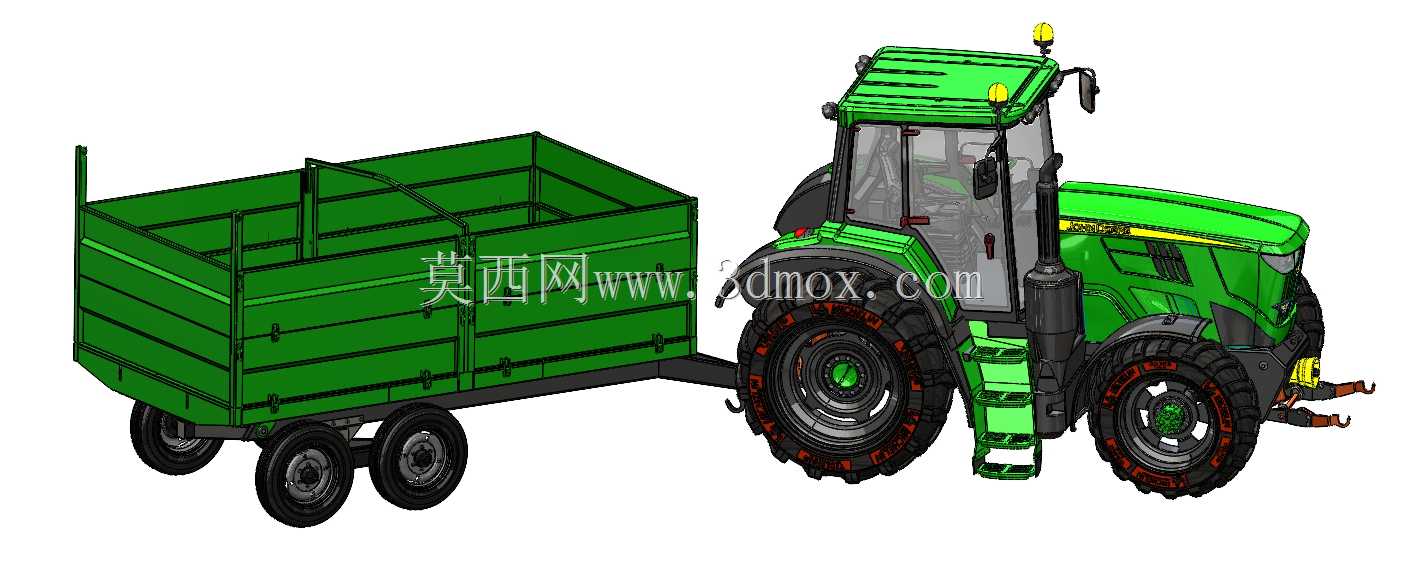

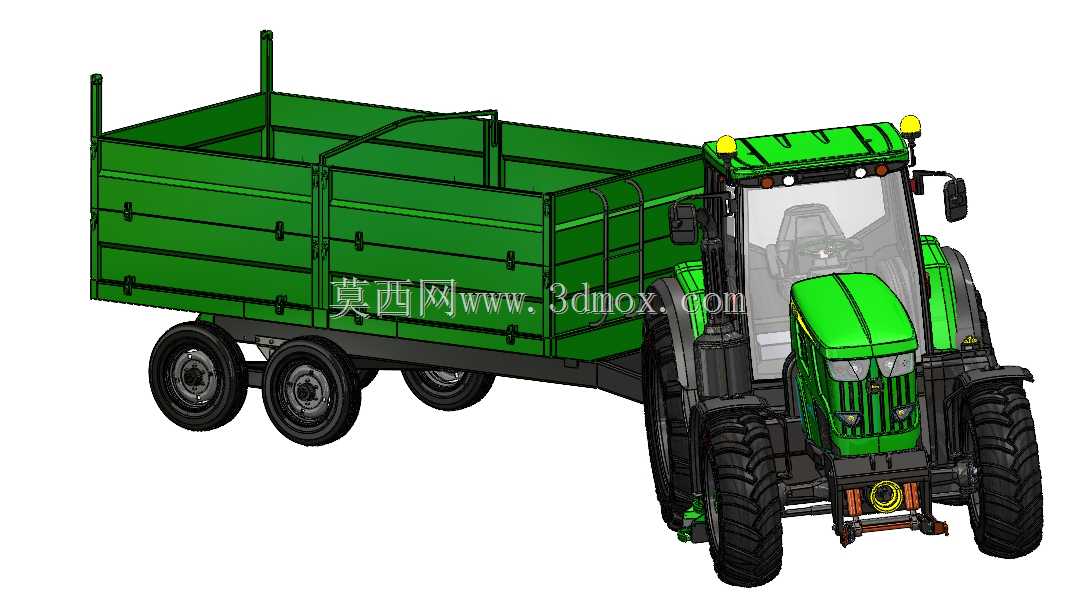

带液压自卸功能5吨农用饲料挂车

　　这款5吨载重的农用饲料运输挂车，主要适配大马力轮式拖拉机使用，是规模化农牧场、青贮饲料收储作业场景里的核心转运装备，日常作业中可完成田间青贮饲料装载、牧场内草料转运、农牧场散装农副物料短途驳运等工作，相比通用货运挂车，其结构设计完全贴合农牧区非铺装路面行驶、散装物料快速装卸的实际需求。从功能设计来看，该挂车配备液压举升自卸机构，搭配可开合的侧厢板与后厢门，卸载散装饲料、青贮草料时无需人工辅助扒料，举升角度设计覆盖常见散装农牧物料的安息角，能保证厢内物料一次性卸净，不会出现边角残留积料的问题；厢体采用栏板式加高结构，有效装载容积匹配5吨额定载重下青贮玉米、苜蓿草捆等低密度农牧物料的装载需求，避免出现载重达标但容积不足、

　　需要多次往返转运的效率浪费。设计过程中，首先考虑的是拖拉机挂接的匹配性，牵引架高度、牵引销尺寸完全符合农用拖拉机后悬挂牵引装置的通用安装边界，不需要额外改装牵引接口即可直接挂接，牵引架与车架连接部位设置缓冲结构，能抵消非铺装路面行驶时的冲击载荷，避免长期作业出现牵引部位焊缝开裂的问题。行走系统采用双轴四轮布局，轮胎选用农用深花纹越野轮胎，在田间泥泞路面、牧场坑洼土路行驶时能提供足够抓地力，不会出现打滑陷车的情况；轮距设计匹配常见拖拉机的后轮轮距，行驶时车辙与拖拉机轮迹重合，减少对耕地、牧场路面的反复碾压破坏。车架部分采用矩形钢管焊接成型，主纵梁截面尺寸经过载荷校核，满载5吨状态下在坡度15%的非铺装路面行驶时，

　　车架最大变形量控制在许用范围内，不会出现永久变形；厢板采用波纹钢板冲压结构，相比平板结构抗冲击能力更强，装载大型草捆、硬质块状农副物料时，不会因为物料撞击出现厢板鼓胀变形的问题，同时厢板与车架之间采用快拆式铰链连接，需要运输超长农具、成捆建材时，可以快速拆下侧厢板拓展装载适应性。液压系统的取油口直接对接拖拉机后悬挂的液压输出接口，不需要额外加装独立液压动力单元，简化了整机结构，降低了故障点；液压管路布置在车架纵梁内侧，避免行驶过程中被路边杂草、石块刮蹭损坏，液压缸安装位置经过重心校核，举升过程中整车重心始终落在前后桥支撑范围内，不会出现举升卸货时整车倾翻的风险。制动系统采用气刹结构，与拖拉机制动系统联动，

　　满载状态下在20km/h行驶速度下的制动距离符合农用运输车辆的安全要求，坡道停车时不会出现溜车风险。从安装边界来看，该挂车挂接后整机长度不超过12米，满足乡村道路、田间机耕道的通行宽度要求，最小转弯半径适配拖拉机的转弯能力，在狭窄的牧场通道、田间地头可以灵活掉头，不需要额外预留过大的转弯空间；厢体高度设计兼顾装载便利性与行驶稳定性，人工辅助装载时站在地面即可完成大部分高度范围内的物料码放，不需要额外登高作业，同时整车重心高度控制在合理范围内，满载行驶在横向坡度8%的路面时不会出现侧翻风险。日常使用中，该挂车除了运输饲料之外，还可以通过加装简易附件完成农牧场粪肥转运、粮食收获转运、小型农机具转场等多种作业，具备较强的多场景适配能力，结构上没有复杂的电子控制元件，日常维护只需要定期检查轮胎气压、轮毂轴承润滑情况、液压管路是否存在渗漏即可，对农牧区维修条件较差的使用场景非常友好。
