农用旋转控制台割草设备结构设计

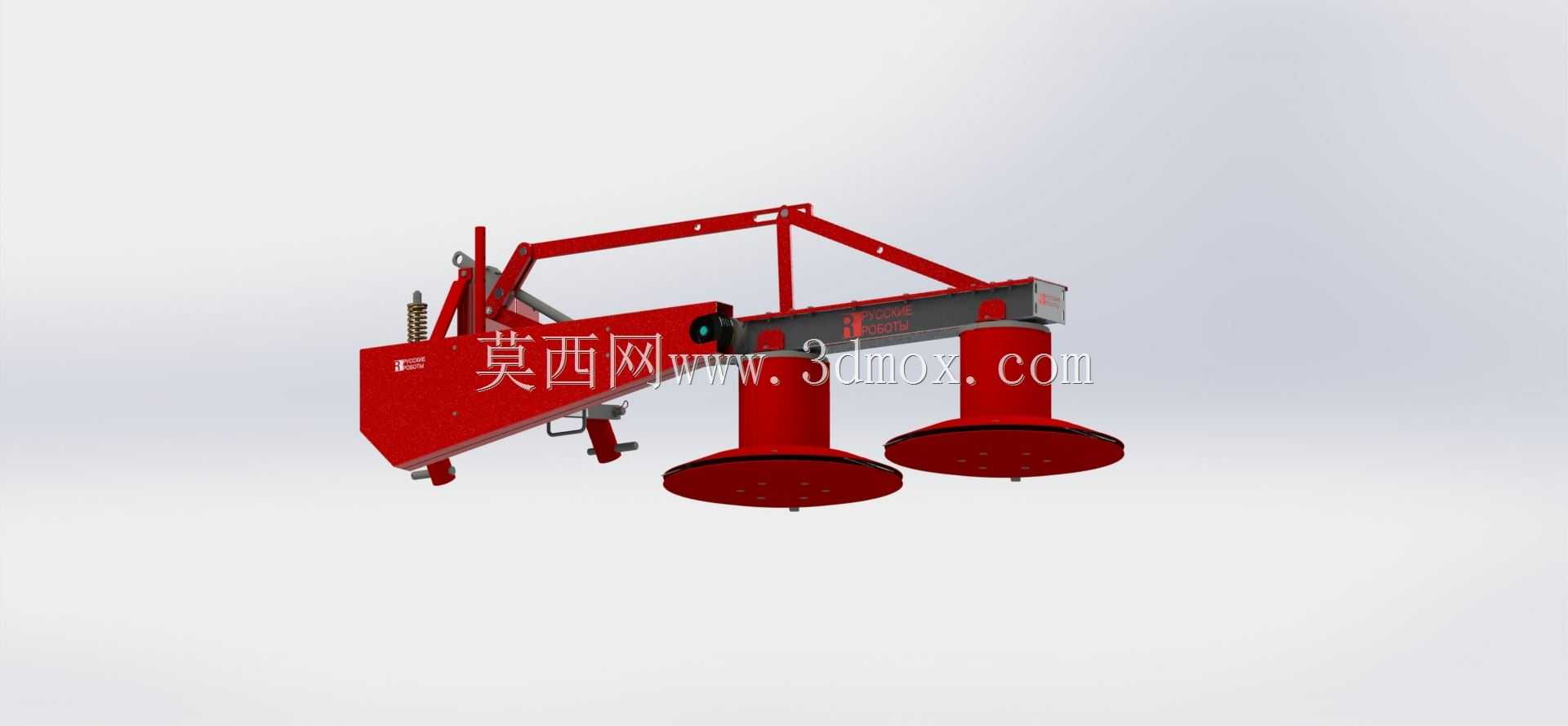

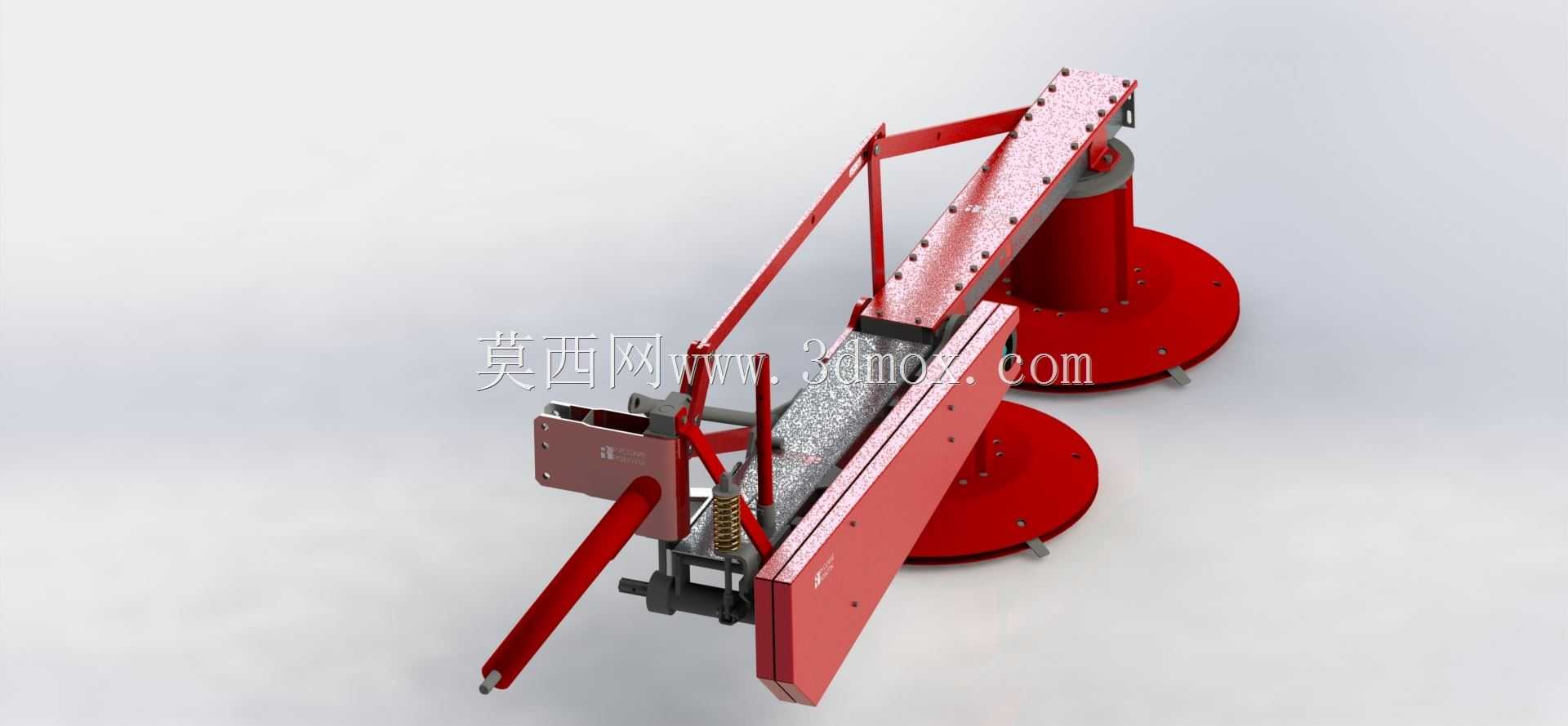

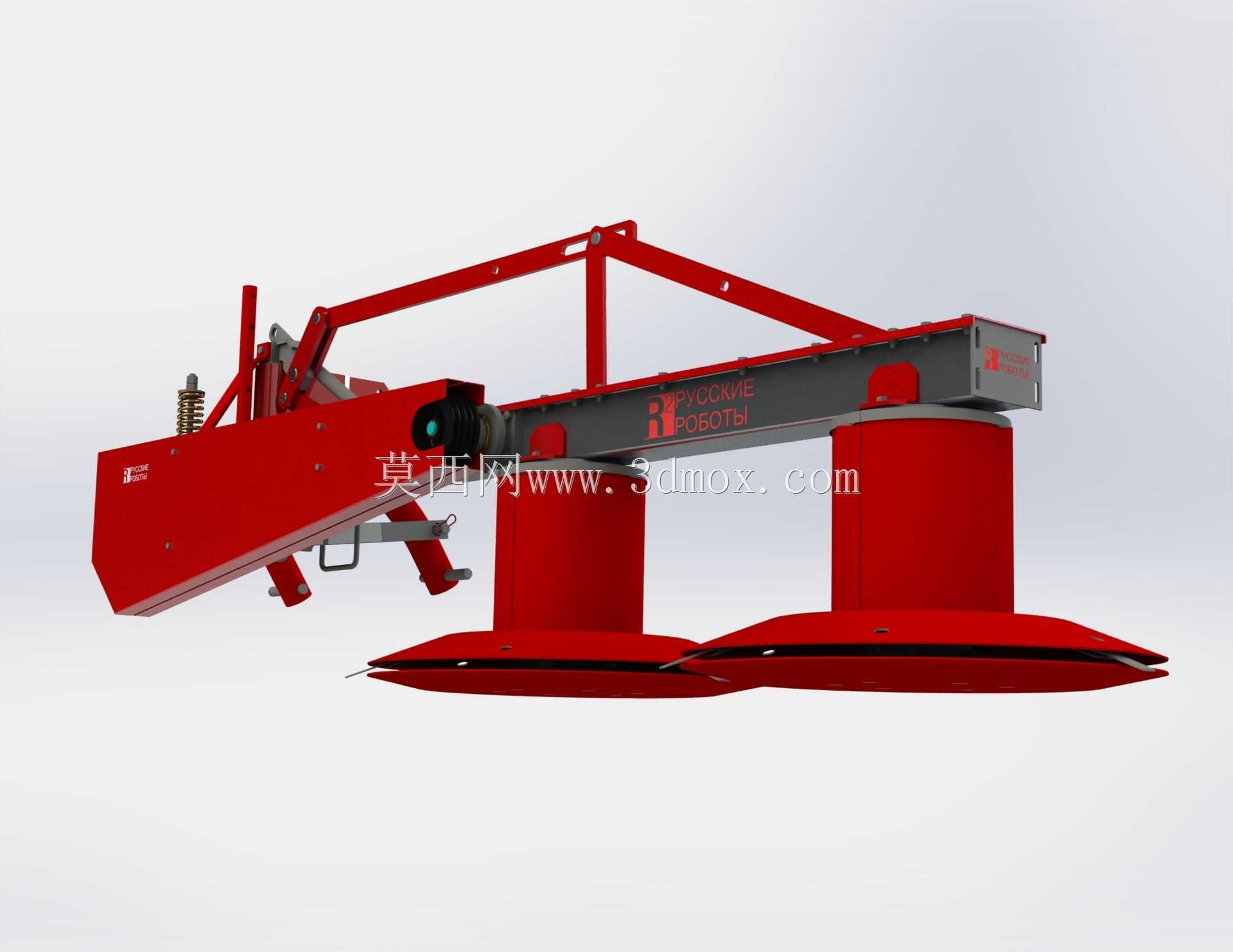

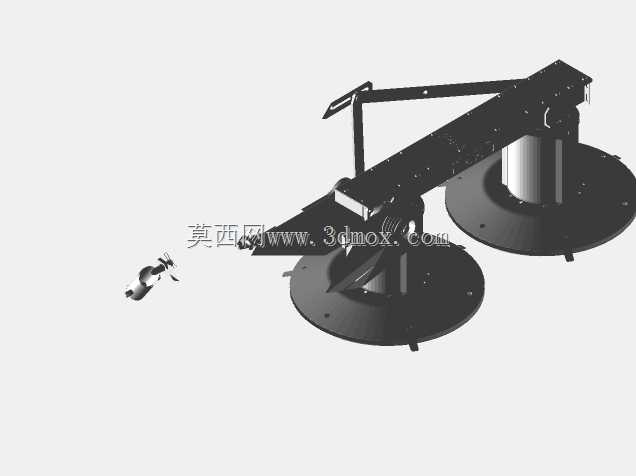

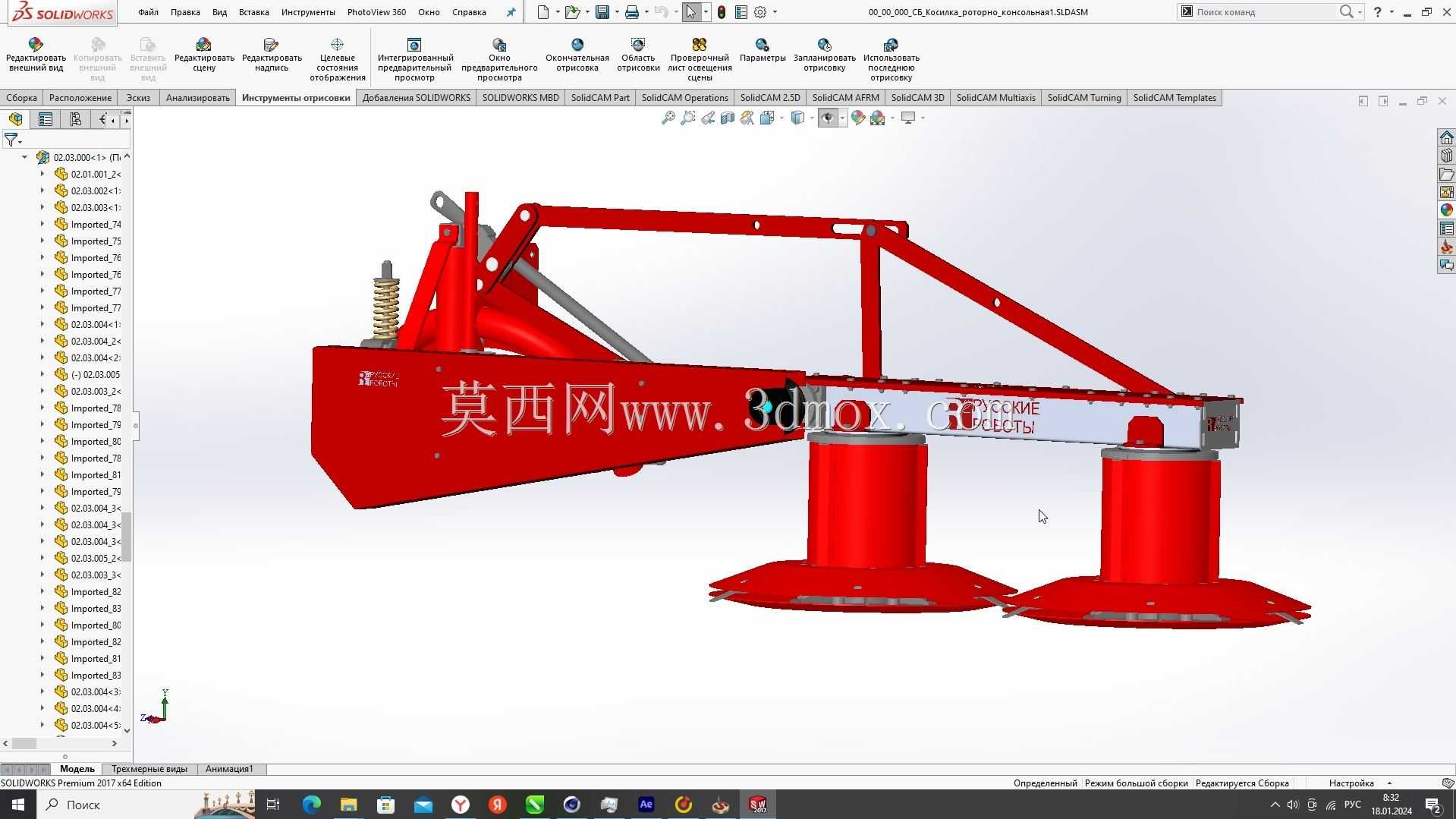

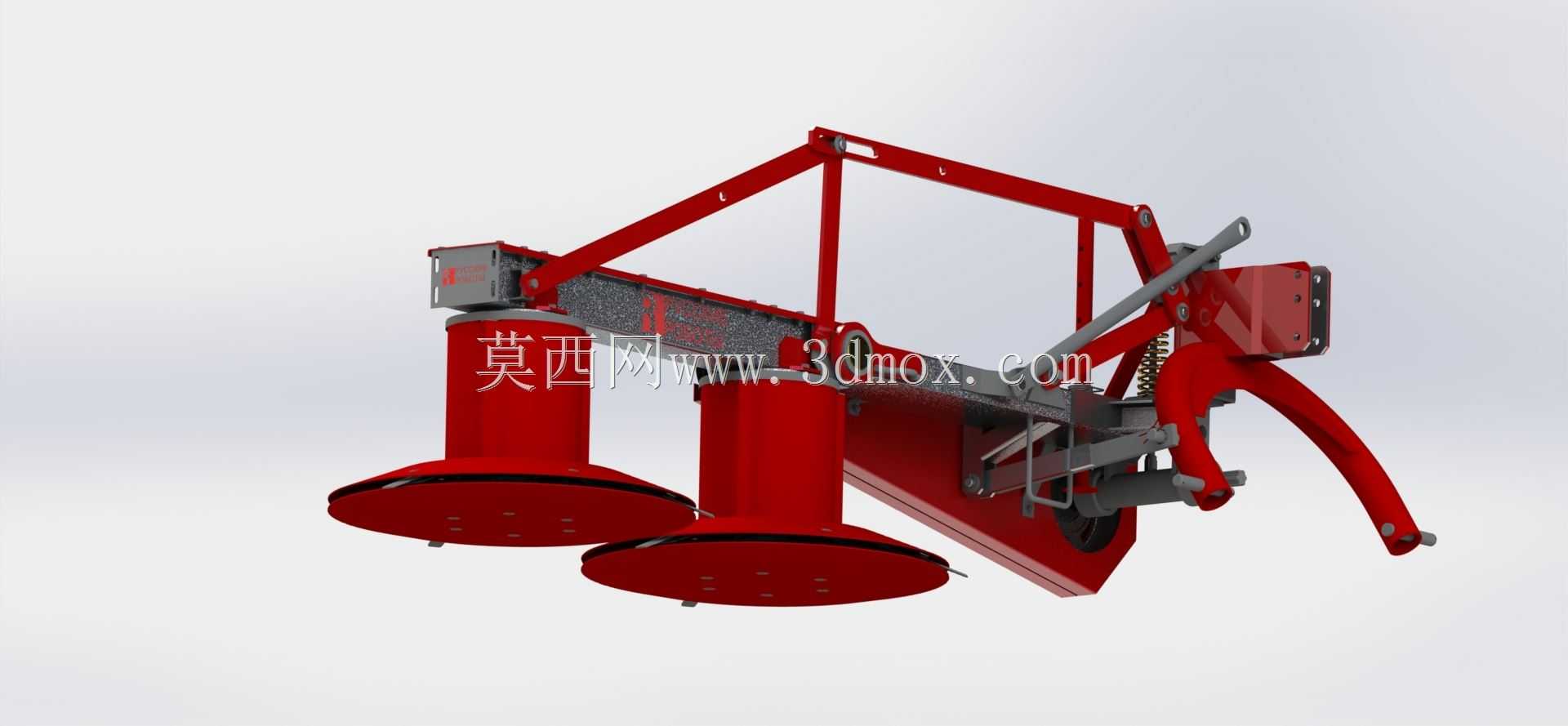

　　这款旋转控制台割草设备，主要适配中小型轮式拖拉机后置挂载场景，针对平原、缓坡区域的小麦留茬处理、田间杂草清理、牧草地刈割作业设计，可覆盖15-50马力段拖拉机的动力输出匹配需求，作业时通过拖拉机后动力输出轴传递扭矩，驱动设备内部转子组件高速运转，带动铰接在转子上的多组锤片式镰刀完成作物茎秆切割。从结构设计逻辑来看，设备采用控制台式旋转布局，区别于传统往复式割草机的直线切割逻辑，旋转刀盘的切割线速度可稳定维持在45-60m/s区间，面对直径12mm以下的硬质杂草、倒伏小麦茎秆都能实现无缠绕切割，不会出现传统割刀容易卡滞堵草的问题。设备的安装边界充分考虑了拖拉机后悬挂的通用尺寸，三点悬挂挂接点间距符合农用拖拉机后置挂接的通用规范，

　　横向作业幅宽设计为1.8m，作业时最低留茬高度可调整至50mm，最高留茬高度可通过支撑轮调节至150mm，能够适配不同作物的收割留茬要求，也能满足田间除草时避免伤及作物根系的作业需求。设备的旋转控制台部分集成了动力传递、刀盘防护、高度调节三个核心功能模块，动力从拖拉机PTO口输入后，首先经过锥齿轮组完成传动方向换向，将纵向输入的扭矩转换为水平方向的旋转动力传递给转子轴，转子轴采用双轴承座支撑结构，两端选用带防尘密封的深沟球轴承，可适应田间多尘、高湿度的作业环境，避免秸秆碎屑、泥土进入轴承造成磨损。刀盘外围设置了双层折弯的钢板防护罩，防护罩下缘距离刀盘旋转最低点预留30mm安全间隙，既可以阻挡切割过程中飞溅的草屑、碎石，

　　避免对作业人员或拖拉机后部部件造成损伤，又不会因为间隙过小导致草屑堆积在护罩内部影响作业流畅度。在实际作业场景中，这款设备除了用于小麦收割后的茎秆粉碎还田，也可用于果园行间杂草清理、田埂杂草刈割、牧草地定期修剪作业，相较于背负式割草设备，挂载在拖拉机上的作业效率可提升15倍以上，每小时作业面积可达8-12亩，作业过程中操作人员仅需驾驶拖拉机沿作业路线行进，无需额外手持操作设备，大幅降低了田间作业的劳动强度。设计过程中针对转子的动平衡做了专项优化，每组镰刀的安装座都做了等重处理，转子整体动平衡精度控制在G6.3级别，高速旋转时不会产生明显振动，避免长期作业对拖拉机后悬挂系统造成冲击损伤。设备的高度调节机构采用螺杆式调节结构，

　　通过转动调节手柄即可改变后部支撑轮的伸出长度，无需借助额外工具就能完成留茬高度调整，调节行程覆盖100mm范围，可快速切换不同作业场景的参数需求。考虑到田间作业可能遇到的石块、土埂等障碍物，镰刀与转子座之间采用铰接式连接，当刀头碰到硬质障碍物时可自动向后摆转避让，避免刚性碰撞导致刀头断裂或转子轴变形，提升设备在复杂地块的通过性与耐用性。设备整体外形的纵向尺寸控制在1.2m以内，挂载后不会超出拖拉机后部过多，转场作业时的转弯半径与拖拉机本身转弯半径基本一致，无需额外考虑设备的通过空间，乡村狭窄田埂、小块农田都能顺利进出作业。传动部分的齿轮箱采用封闭式油浴润滑，出厂时加注极压齿轮油，日常作业仅需按周期检查油位即可，无需频繁维护保养，适配农村地区农机维护条件有限的实际情况。
