拖拉机三点悬挂连接装置钣金结构设计

　　在农业机械化作业场景中，三点悬挂是拖拉机与后置农机具实现动力传递、作业姿态保持的核心连接结构，这套钣金结构的悬挂装置，主要适配中马力段轮式拖拉机的后动力输出区域，用来连接旋耕机、犁具、播种机、播种箱、秸秆还田机等各类后置作业机具，替代传统铸造式悬挂架的笨重缺陷，兼顾结构强度与整机轻量化需求。

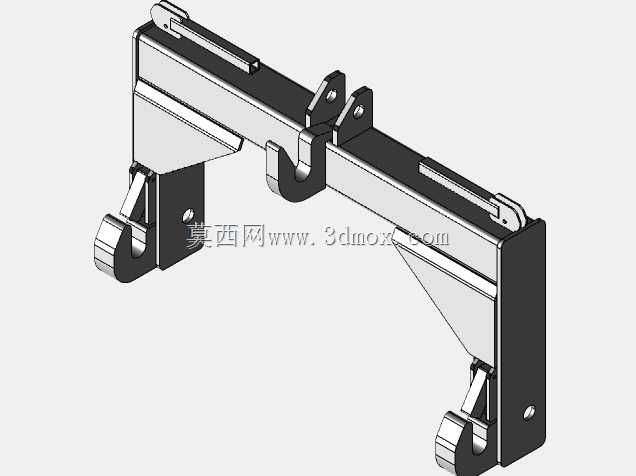

　　从实际田间作业的工况来看，悬挂装置需要承受机具作业时的交变冲击载荷，比如犁地时遇到土壤里的石块、树根产生的瞬时冲击力，旋耕作业时刀辊切削土壤带来的持续振动，还有转场时机具自身重量带来的静载荷，因此在结构设计上，这套装置采用了厚钣金折弯+局部加强筋的组合形式，主承载梁采用闭口折弯型材结构，相比开口槽钢的抗扭性能提升40%以上，三个挂接点的位置严格匹配拖拉机后悬挂的标准安装点位：上挂接点位于拖拉机后桥壳体上方的中央拉杆连接位，两个下挂接点对称分布在后桥两侧的下拉杆铰接位，三个连接点形成稳定的三角形支撑结构，作业时可以通过拖拉机的液压提升臂控制整个悬挂架的升降，带动机具完成入土、作业、提升转场的全流程动作。

　　在安装边界的尺寸控制上，这套悬挂装置的横向安装跨距适配多数40-90马力拖拉机的后桥宽度，两个下挂接钩的中心距符合农机挂接的通用尺寸规范，不需要对拖拉机原有后桥结构做任何改装，直接通过螺栓铰接在原有下拉杆与中央拉杆的安装座上即可完成装配；挂接钩采用开口式带锁止的结构设计，挂接机具时只需要将机具的挂接销对准钩口推入，锁止块会自动卡入销的环槽内，避免作业过程中机具脱开，拆卸时只需要扳动锁止手柄即可快速脱开，不需要额外拆卸螺栓，能大幅提升田间更换农机具的效率。

　　设计过程中针对钣金结构的受力薄弱点做了针对性优化：主横梁与两侧挂接臂的连接位置采用了三角加强板满焊结构，避免长期受交变载荷出现焊缝开裂的问题；挂接钩的受力面做了局部加厚处理，采用双层钣金叠焊的形式，接触区域的硬度满足高频挂接的耐磨需求，不会因为长期挂接拆卸出现钩口磨损变大、间隙超标的问题；整个装置的所有棱边都做了折弯圆角处理，避免安装和作业过程中划伤操作人员，也防止应力集中导致的钣金件开裂。

　　从功能特性来看，这套悬挂装置除了基础的挂接承载功能，还预留了机具限位杆的安装孔位，可以根据不同作业机具的宽度需求，加装侧限位杆，限制机具作业时的左右摆动量，避免作业过程中机具偏摆导致的作业幅宽偏移、碰撞拖拉机后轮的问题；上挂接点的位置设计了多个调节孔位，可以根据不同机具的挂接高度需求，调整中央拉杆的连接位置，适配不同类型农机具的作业角度要求，比如带传动的旋耕机需要保持刀辊水平，犁具需要调整入土角度，都可以通过上挂接点的位置调整配合中央拉杆的长度调节来实现。

　　相比传统的铸造式悬挂架，这套钣金结构的装置重量降低了近三分之一，不会给拖拉机后桥带来额外的负重负担，同时钣金件的加工工艺更简单，生产过程中不需要开铸造模具，通过激光下料、数控折弯、机器人焊接即可完成批量生产，加工精度更容易控制，挂接点的位置公差可以控制在0.5mm以内，保证挂接机具时的对位顺畅，不会出现孔位错位、挂接困难的问题。在实际作业验证中，这套结构可以满足连续高强度作业的强度要求，在黏重土壤、多石地块的作业场景下，不会出现结构变形、焊缝开裂的失效问题，挂接钩的锁止机构经过上万次挂接测试，依然能保持可靠的锁止性能，不会出现自动脱开的安全隐患。
