紧凑型木工工作台适配牧田修边器铣床结构

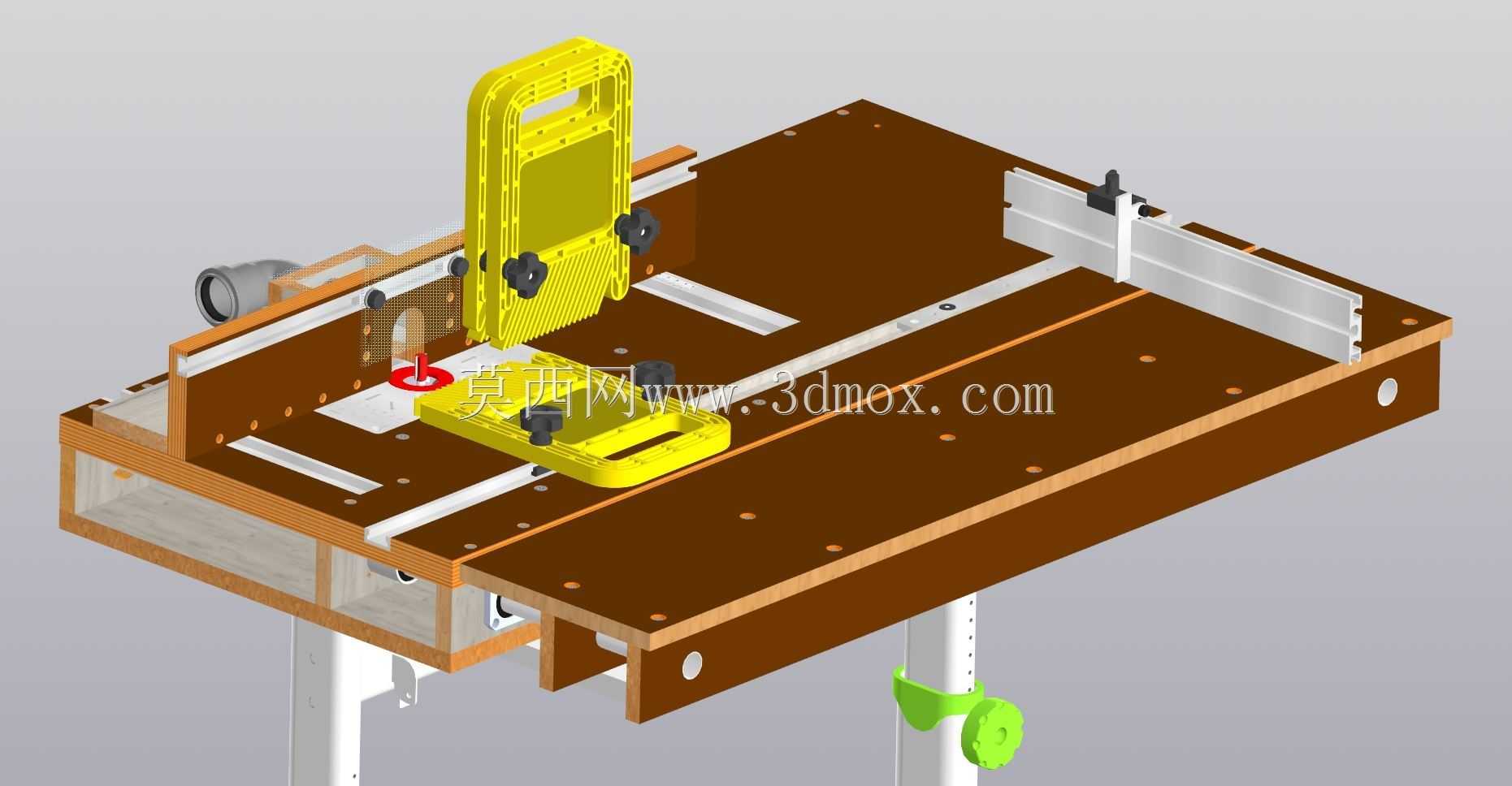

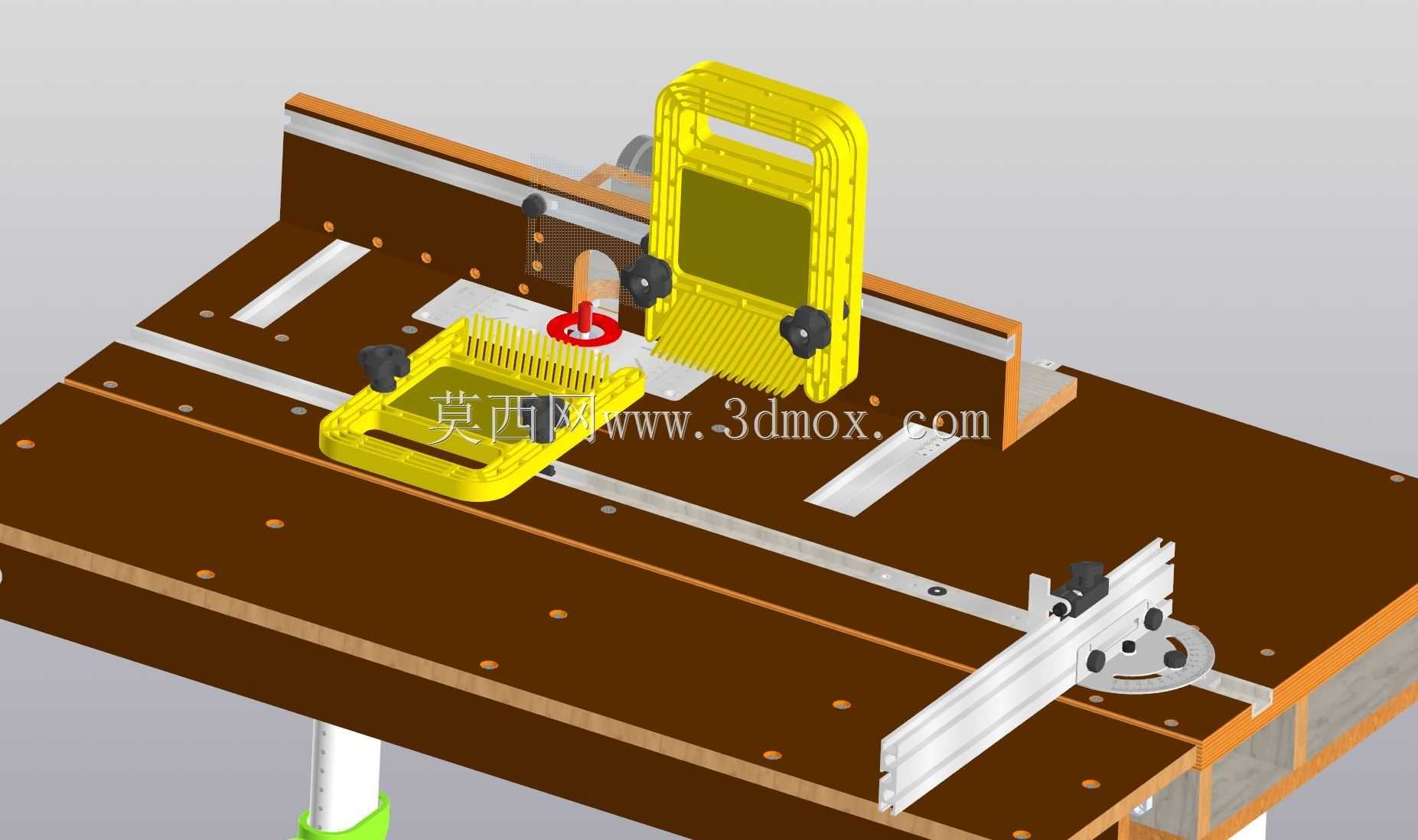

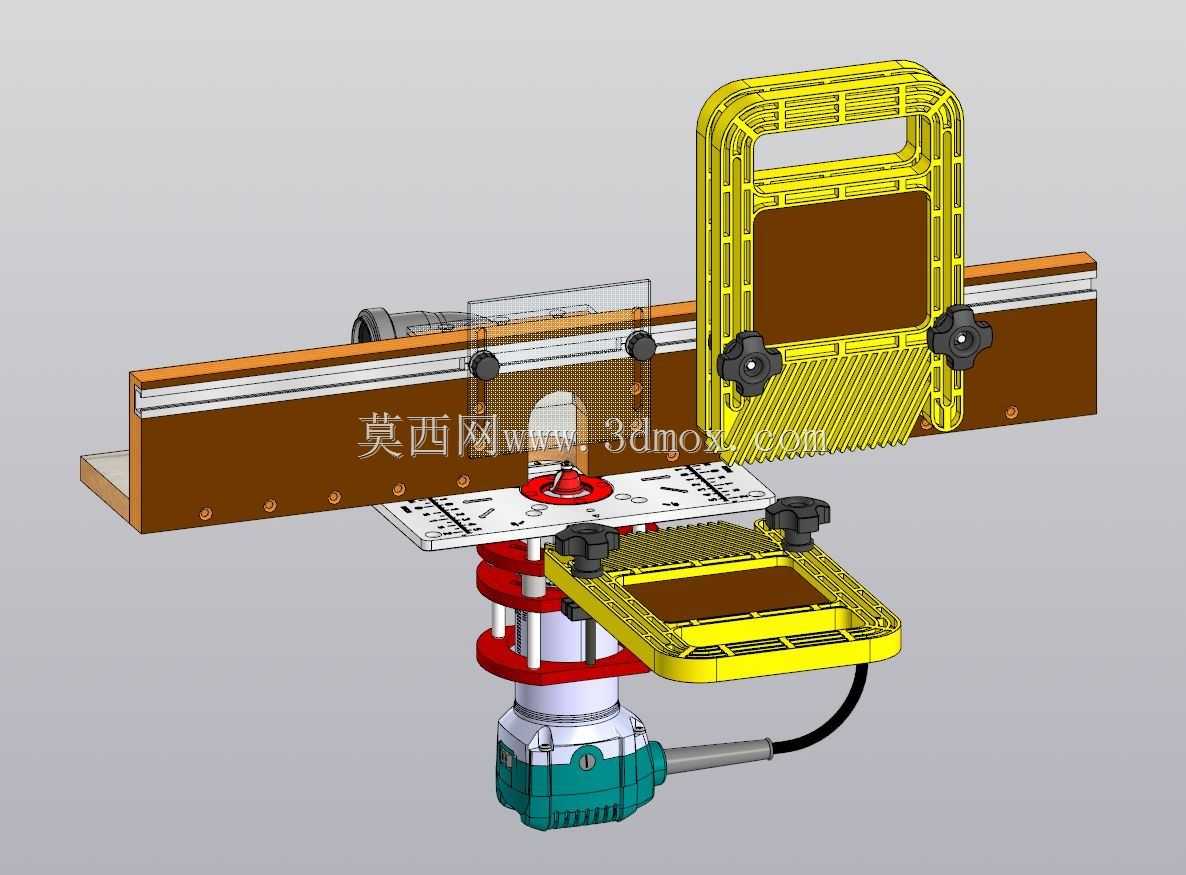

　　这套适配牧田RT0700C修边器的木工铣床结构，核心定位是紧凑型木工工作台的加装功能模块，主要面向小型木工作坊、家装现场木工工位、DIY木工爱好者的工作台升级场景，解决常规小型修边器手持作业精度不足、批量加工一致性差、缺少防护与除尘配套的痛点。从实际使用场景来看，该结构完全依托现有木工工作台的导轨体系安装，不需要额外改动原有工作台的主体框架，适配市面上多数采用标准T型导轨的紧凑型木工工作台，安装时仅需通过侧边的锁紧旋钮将主安装板与工作台导轨固定，即可完成主体定位，不需要额外打孔或焊接，拆装调整的效率较高，适合需要频繁切换加工功能的多工位作业场景。

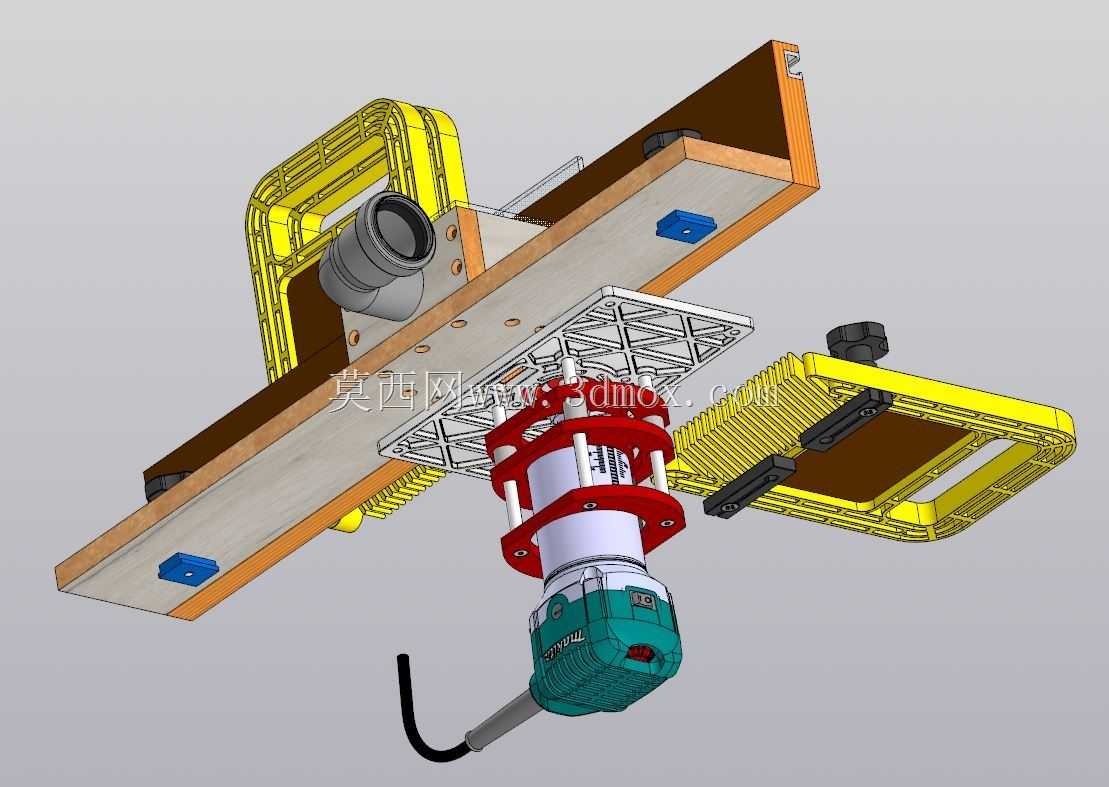

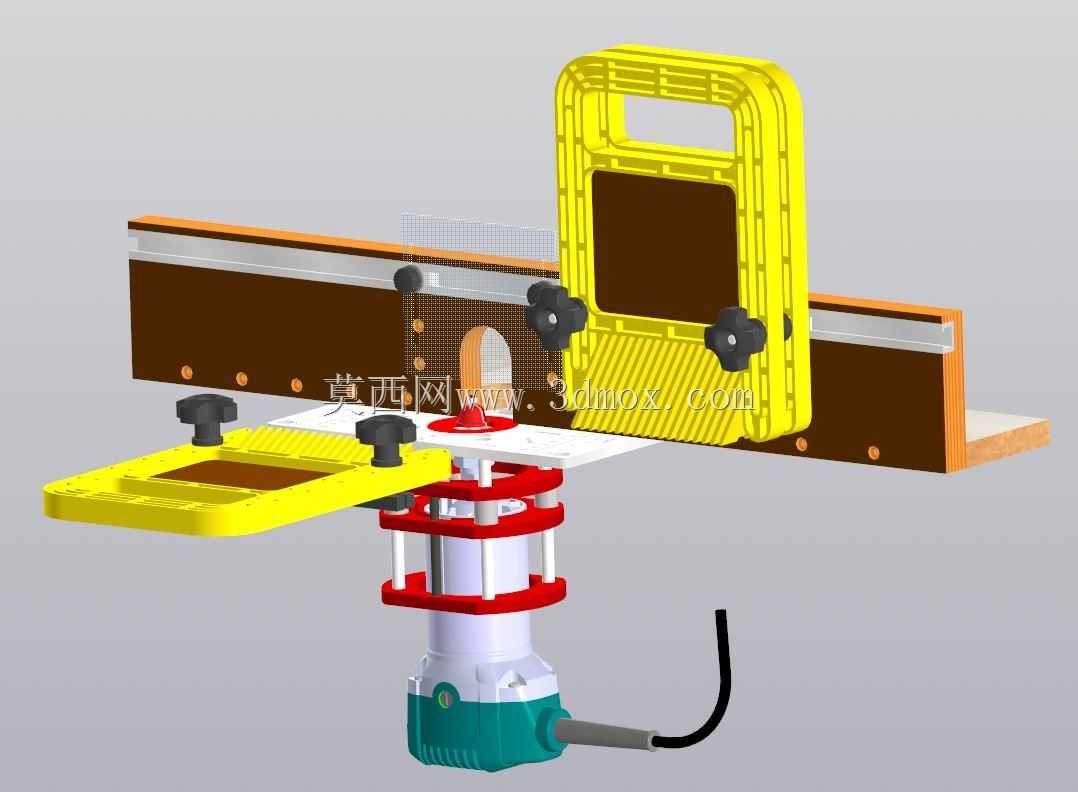

　　从功能特性来看，整套结构包含多个独立功能模块，首先是带路由环的铣床工作台铝板，作为修边器的承载基准面，铝板表面做了平整度校准，平面度公差控制在0.1mm以内，保证木料推送过程中不会出现基准面翘曲导致的加工深度偏差；铝板上预留的不同直径路由环，可适配不同规格的铣刀，加工不同线型的木边时，仅需更换对应尺寸的路由环即可快速定位，不需要重新调整修边器的伸出高度。其次是铝制升降机构，专门为这款修边器设计，通过侧边的调节旋钮可实现修边器的垂直方向微调，微调行程覆盖0-50mm范围，调节精度可达0.1mm，满足不同深度的铣削、修边、开槽作业需求，升降机构自带锁紧结构，调整到位后可锁定位置，避免加工过程中修边器下沉导致的加工尺寸超差。

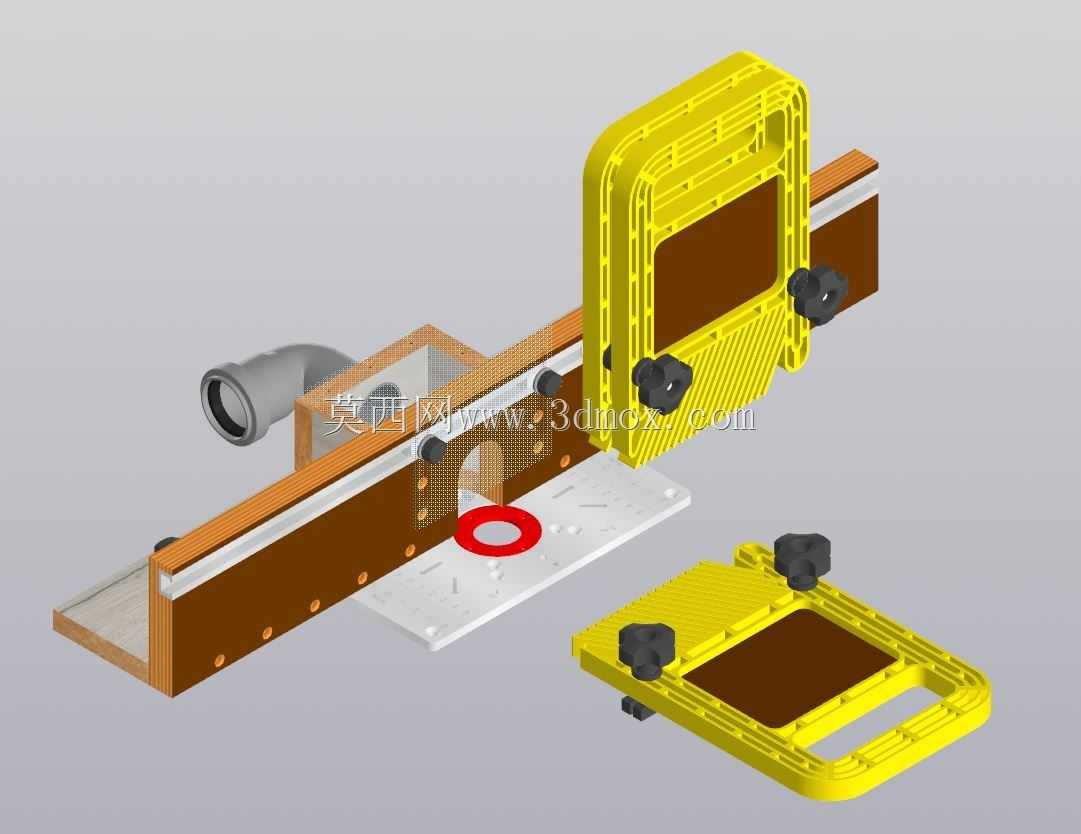

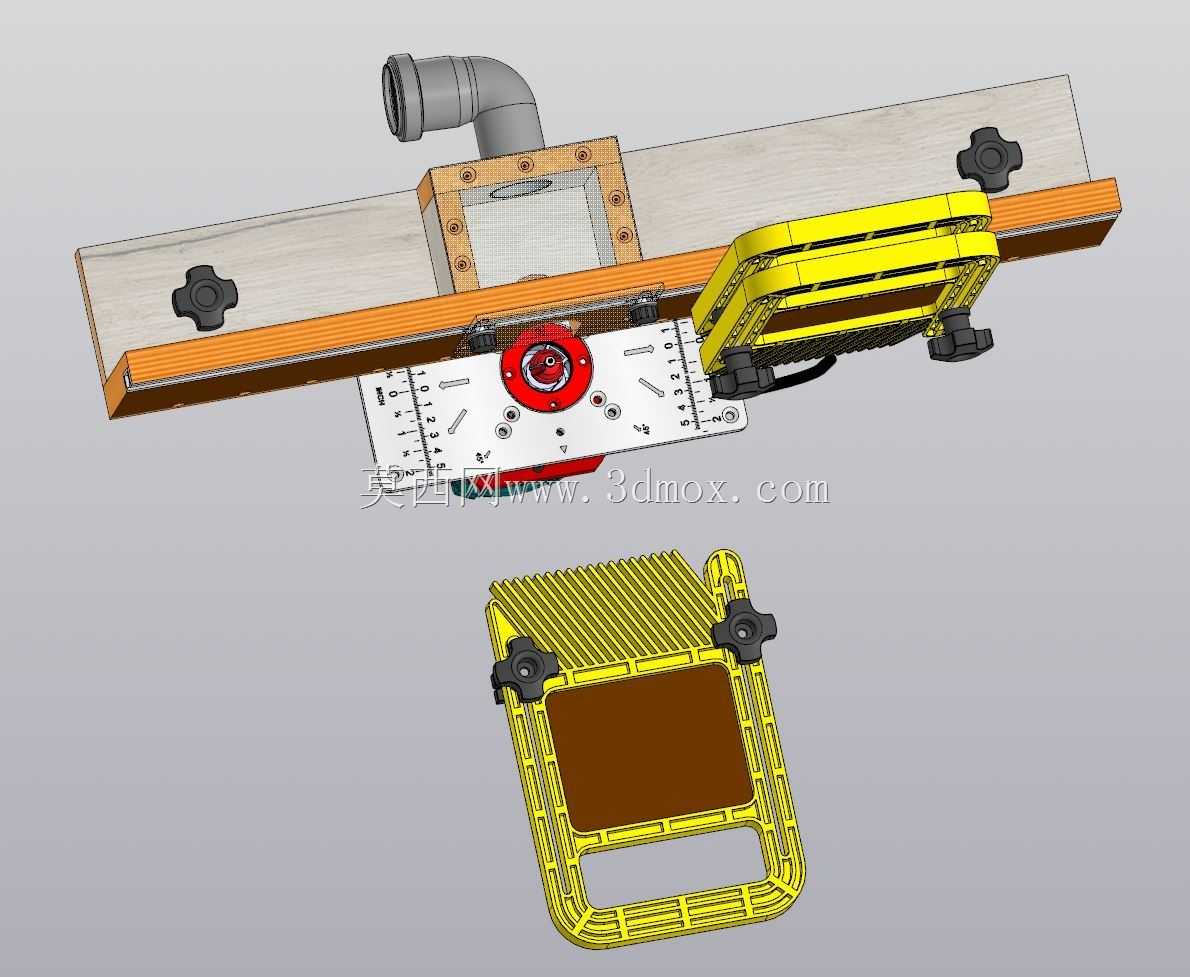

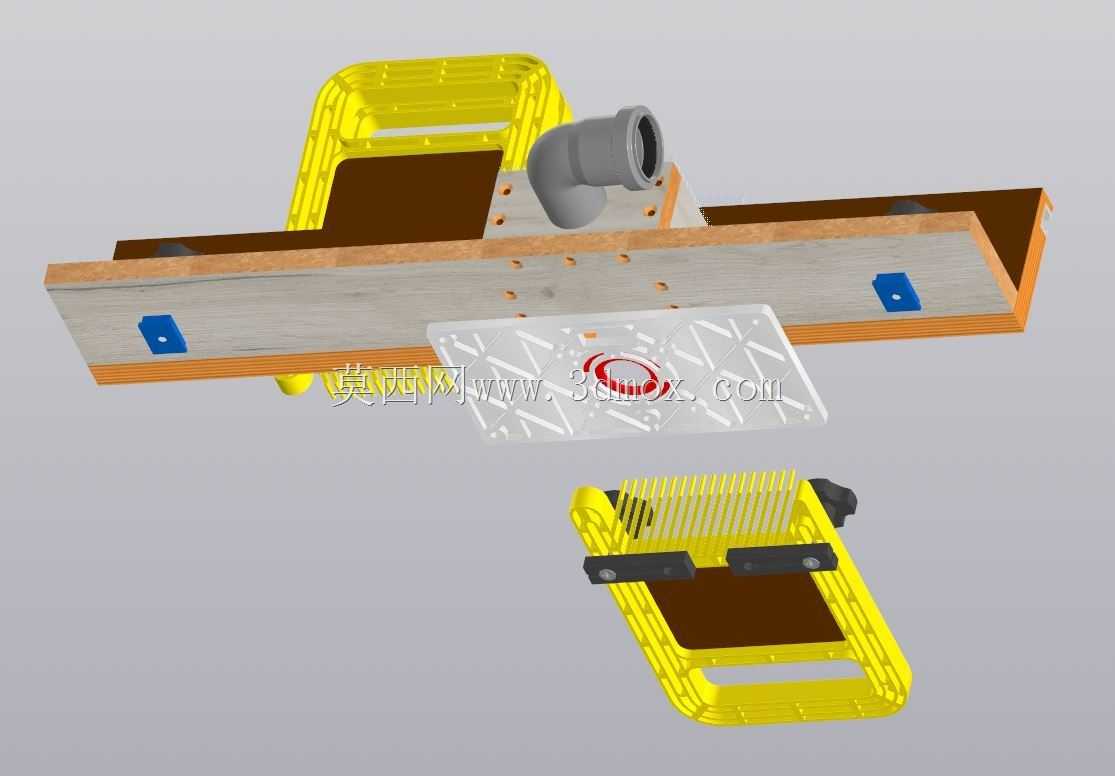

　　配套的梳形夹具是针对木料推送过程中的固定需求设计，夹具的齿形结构可在不遮挡加工路径的前提下，将木料压紧在工作台基准面上，推送木料时不会出现木料翘起、偏移的问题，尤其是加工长度较短的小木料时，梳形夹具的压紧点更密集，可避免手持送料的安全隐患，同时配套的防护屏安装在铣刀作业区域的正上方，透明材质的防护屏既不影响操作人员观察加工状态，又能阻挡铣削过程中飞出的木屑，避免碎屑飞溅伤人。导向挡块集成了除尘接口，可直接对接车间的中央除尘系统或者小型移动式工业吸尘器，铣削产生的木屑会顺着导向挡块的吸尘通道被直接吸走，不会在工作台表面堆积，也能减少作业区域的木屑粉尘浓度，改善木工工位的作业环境。

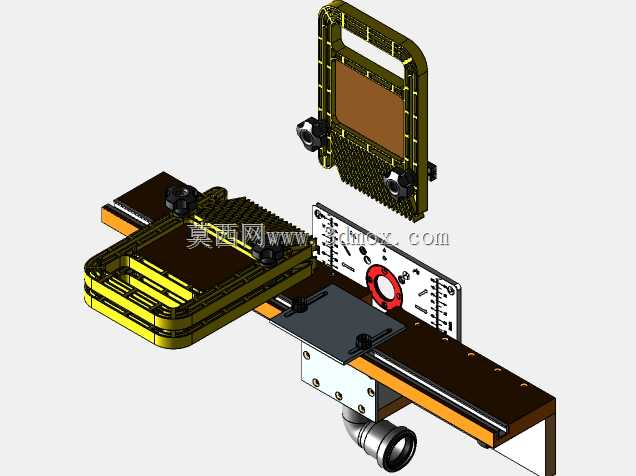

　　从设计思路来看，整套结构完全围绕紧凑型工作台的空间限制做优化，所有部件的安装边界都控制在工作台原有台面的范围内，不会额外占用工作台周边的操作空间，主体结构采用铝合金材质制作，在保证结构强度的前提下尽可能降低整体重量，单人即可完成整套结构的拆装与移位；各个功能模块采用模块化设计，梳形夹具、导向挡块、升降机构都可以单独拆卸，当只需要进行简单的修边作业时，可以拆除多余的附件，仅保留核心的修边器安装座与基准铝板，减少操作时的干涉。安装边界方面，主安装板的长度与工作台导轨的有效行程匹配，横向安装位置可根据加工需求沿导轨滑动调整，调整范围覆盖工作台的整个横向宽度，纵向的导向挡块可根据木料的宽度调整前后位置，适配宽度在0-300mm范围内的木料加工，升降机构的底部预留了修边器的电源线走线槽，电源线可顺着工作台的侧边走线，不会干扰木料的推送路径。

　　实际作业过程中，这套结构可完成的加工工序包含木料直边修边、异形边铣型、木料开槽、榫头加工、小型木料的端面铣平等，相比手持修边器作业，加工精度可提升一个等级，批量加工同规格木料时的尺寸一致性可控制在0.2mm以内，同时因为有夹具与防护屏的配套，作业过程中的安全风险大幅降低，除尘结构的配套也减少了木屑清理的工作量。结构上的所有锁紧旋钮都采用大尺寸的塑料滚花旋钮，不需要借助额外工具即可手动拧紧锁紧，调整过程更便捷，导向挡块的表面带有刻度标识，调整挡块位置时可直接通过刻度读取定位尺寸，不需要额外借助量具测量，进一步提升了作业准备的效率。
