120Nm扭矩直驱伺服转台结构设计

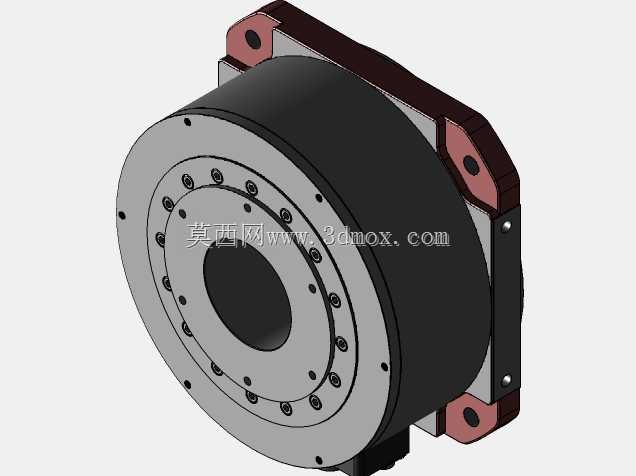

　　这款直驱式伺服转台的核心输出扭矩标定为120Nm，采用无中间传动链的直驱结构，从根本上规避了齿轮、蜗轮蜗杆等传统传动结构带来的背隙、磨损、传动误差累积等问题，在高精度回转分度场景中具备天然的结构优势。从结构布局来看，转台主体采用圆柱形承载主体设计，上部为带均布安装孔的中空回转法兰面，中空孔径可满足走线、穿管或者工件中心定位的需求，这类设计在半导体晶圆搬运、精密零部件多工位加工、光学检测设备的回转工位中十分常见，能够大幅简化设备的走线布局，避免回转过程中管线缠绕的问题。下部的安装基座采用带四个延伸安装耳的一体式铸钢底座，每个安装耳上都加工有定位销孔与螺栓过孔，安装时可先通过定位销完成基座与设备安装面的位置校准，再通过螺栓完成刚性锁紧，能够保证转台在承受偏载、冲击载荷时的安装稳定性，不会出现长期运行后基座偏移的问题。

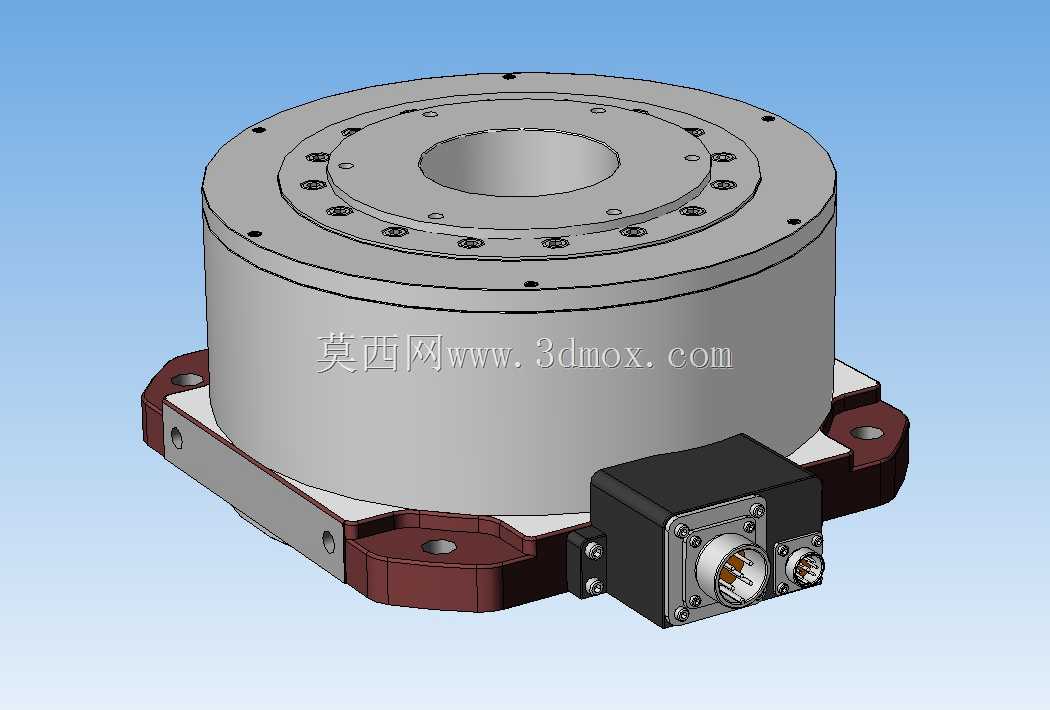

　　从功能特性来看，这款转台的驱动单元与回转主体集成设计，侧面搭载的接线模块集成了动力供电接口与编码器反馈接口，采用高分辨率的位置反馈元件，能够实现角秒级的分度定位精度，可满足精密铣削加工中的多面体分度、自动化装配中的角度对位、检测设备中的多面成像回转等工况需求。不同于传统的蜗轮蜗杆转台需要定期更换润滑脂、调整背隙，直驱结构的转台运动部件少，日常维护仅需定期检查安装螺栓的预紧力与接线端的紧固状态即可，长期运行的精度保持性更优。在设计过程中，回转主体的承载轴承采用交叉滚子轴承结构，可同时承受轴向载荷、径向载荷与倾覆力矩，对于加工场景中常见的刀具切削侧向力、装配场景中工件放置的偏载都有足够的承载余量，避免轴承变形带来的回转端面跳动超差问题。

　　在安装边界的设计考量上，转台的整体外轮廓为圆柱形主体加侧置接线盒的布局，圆柱形主体的外径尺寸适配常见的中小型加工中心第四轴安装空间，侧置的接线盒突出主体的尺寸经过优化，不会与设备的床身、护罩产生运动干涉，接线接口采用工业级快插式航空接头，防护等级可满足车间加工环境的切削液、粉尘防护需求，避免车间环境中的杂物进入接线端造成信号干扰或者接触不良。上部的回转法兰面采用标准的孔位布局，可适配通用的卡盘、夹具安装板，用户无需额外设计过渡连接板即可完成常用工装的安装，能够缩短设备的集成调试周期。在实际应用场景中，这类转台既可以作为机床的第四回转轴完成复杂曲面零件的多轴联动加工，也可以作为自动化生产线的回转工位，配合机械手完成工件的多面装配、检测工序，还可用于高精度的角度标定设备中作为角度基准输出单元。设计过程中对转台的转子与定子的同轴度做了严格的公差约束，安装基准面与回转轴线的垂直度公差控制在微米级，保证回转过程中端面跳动量满足高精度加工的要求，同时在基座与回转主体之间设计了非接触式的密封结构，既可以阻挡外界的粉尘、切削液进入转台内部，又不会因为接触密封带来额外的摩擦阻力，保证转台的低速运行平稳性与高速响应特性。转台的动平衡经过校准，在额定转速下运行时不会产生额外的振动，不会影响周边精密检测元件或者加工刀具的工作状态。
