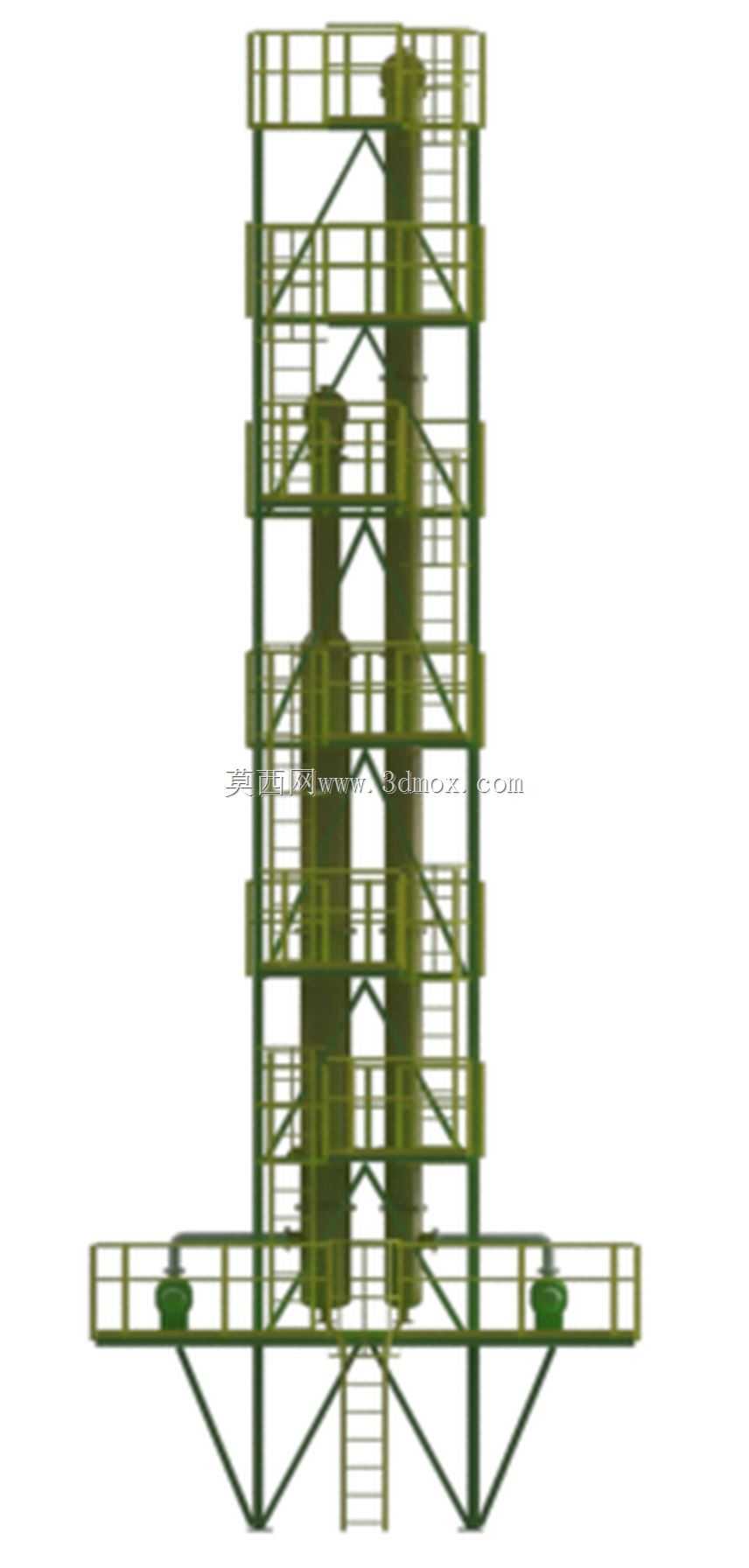

带顶冷凝与重沸结构的工业蒸馏装置

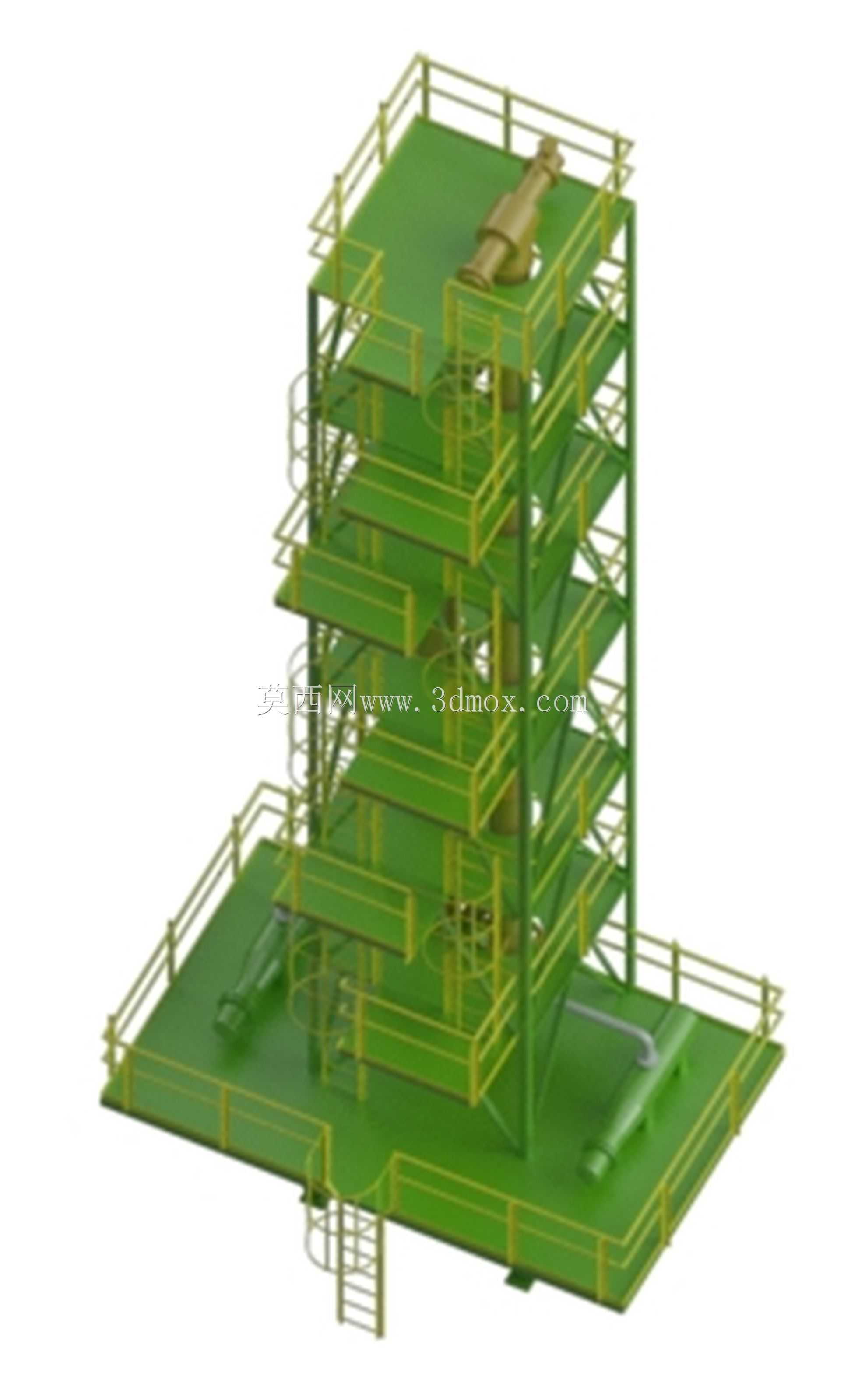

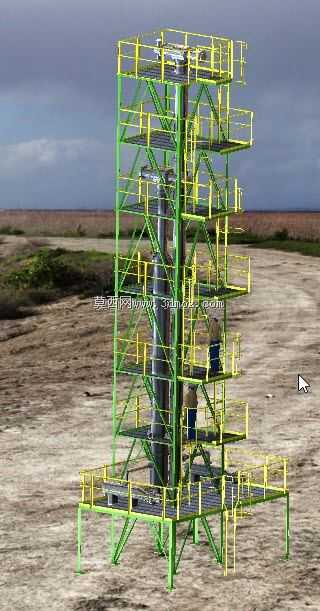

　　这套蒸馏装置的三维结构完整还原了石油化工、精细化工生产场景中连续精馏单元的核心配置，区别于简易蒸馏塔的单筒体设计，整套结构集成了塔顶冷凝单元、塔底重沸单元、操作支撑钢构与管线接口，可直接用于精馏工段的设备布置参考、结构校核与安装方案推演。从实际生产用途来看，该装置主要用于混合物料的组分分离，通过塔内气液两相的逆流接触传质，配合塔顶冷凝实现轻组分的冷凝回流与采出，塔底重沸器为塔内提供持续上升的气相热源，整套结构可满足常压或低压精馏工况的连续运行需求，常见于溶剂回收、精细化学品提纯、石化中间馏分分离等生产场景。

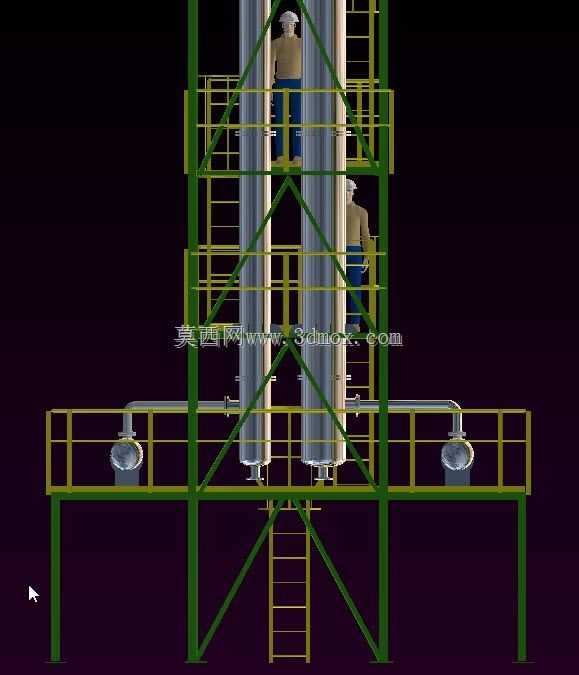

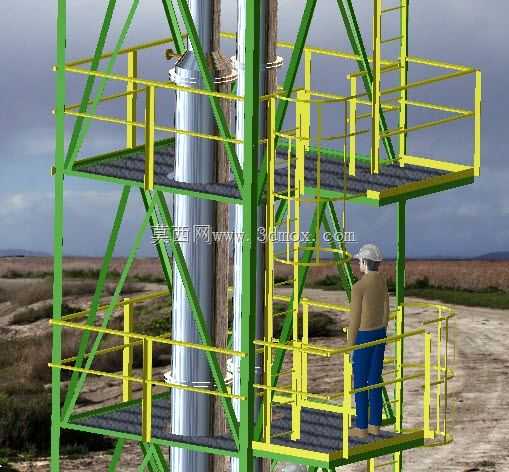

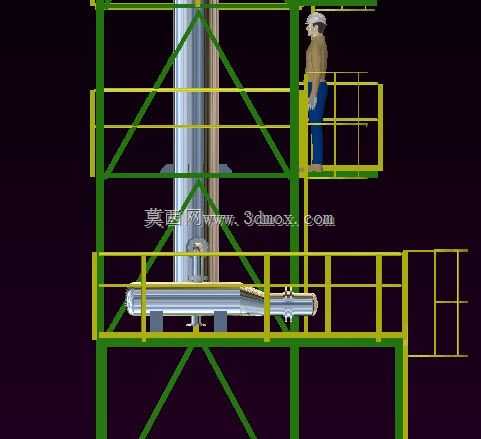

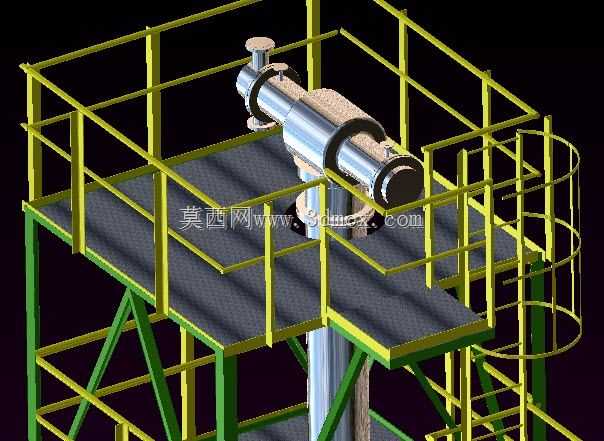

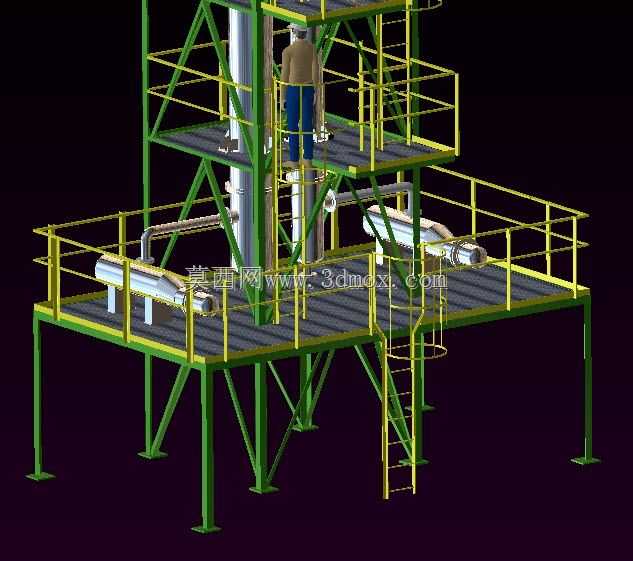

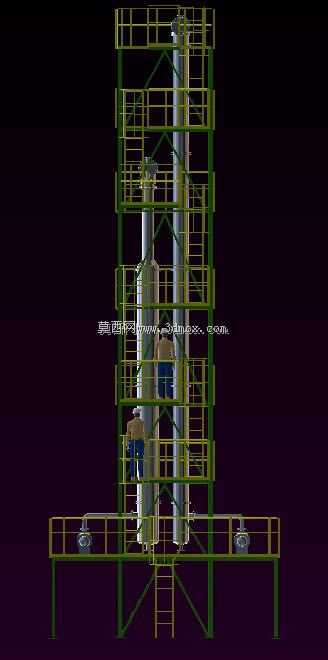

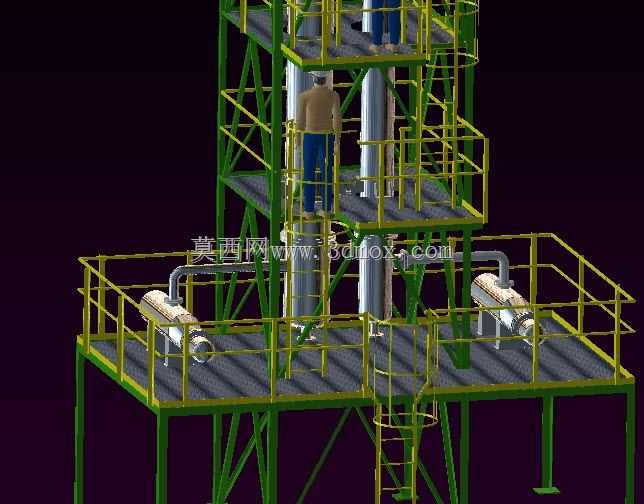

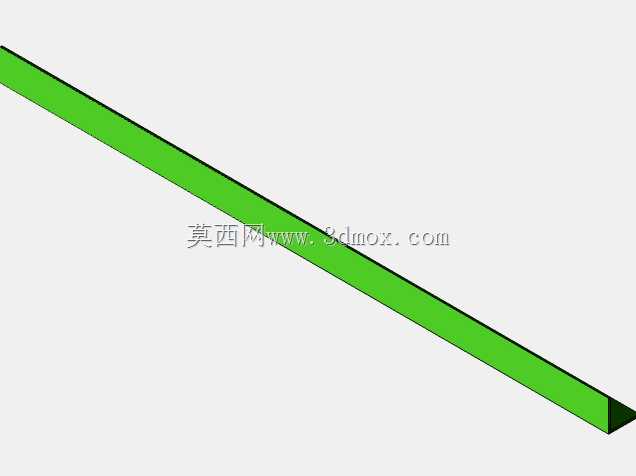

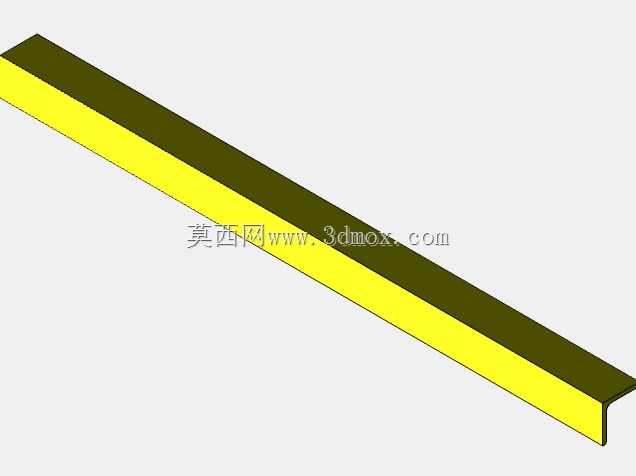

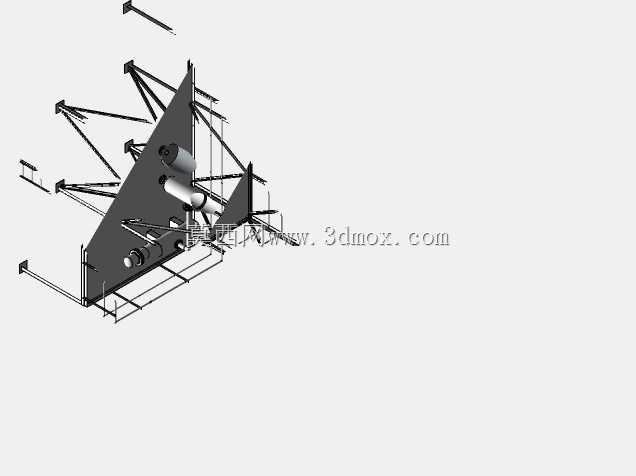

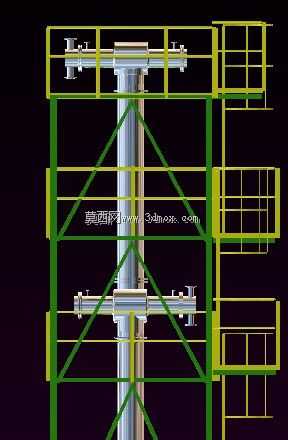

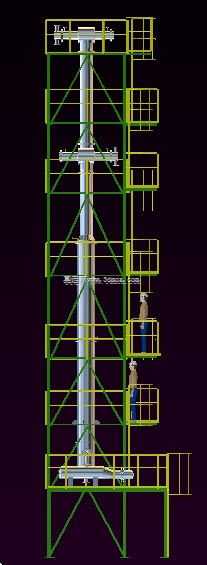

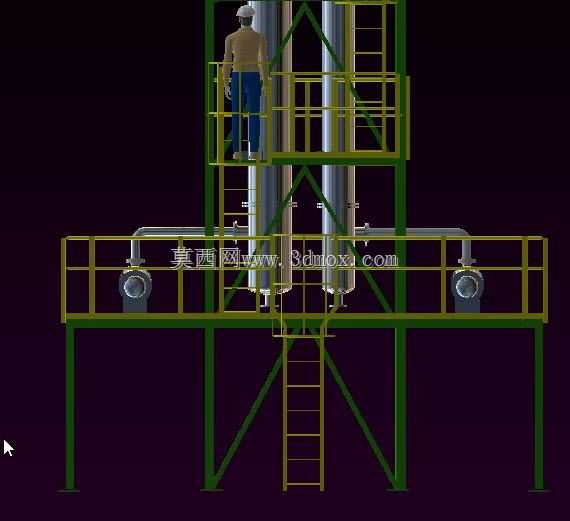

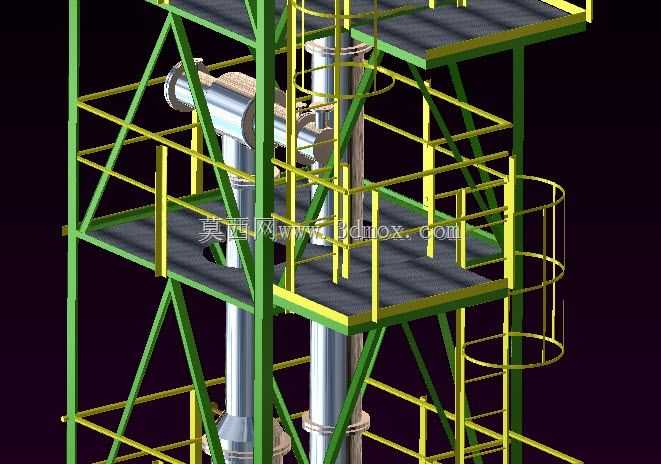

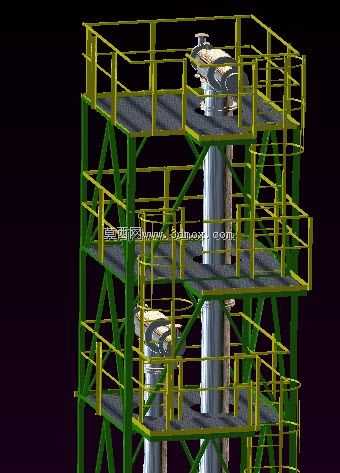

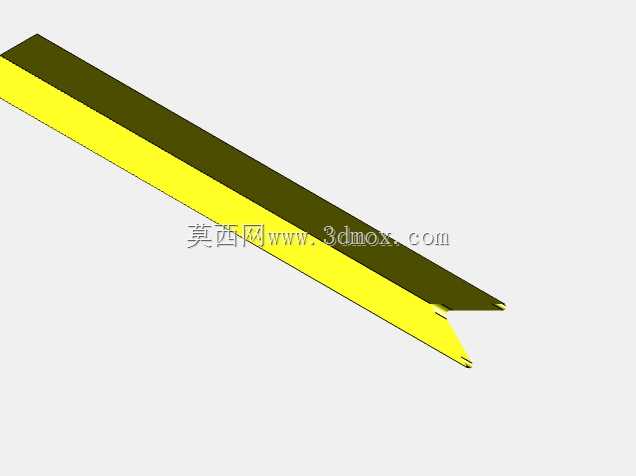

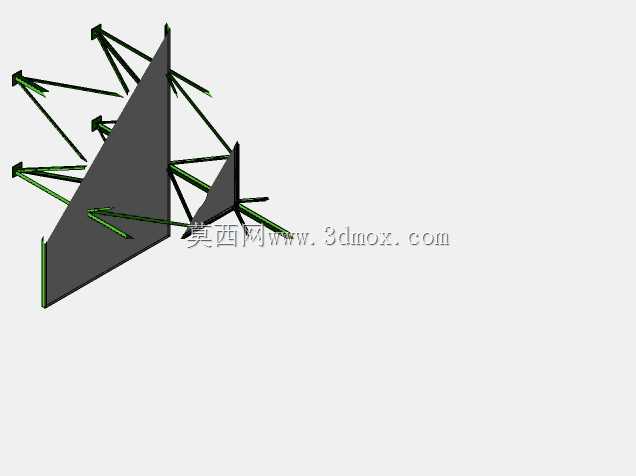

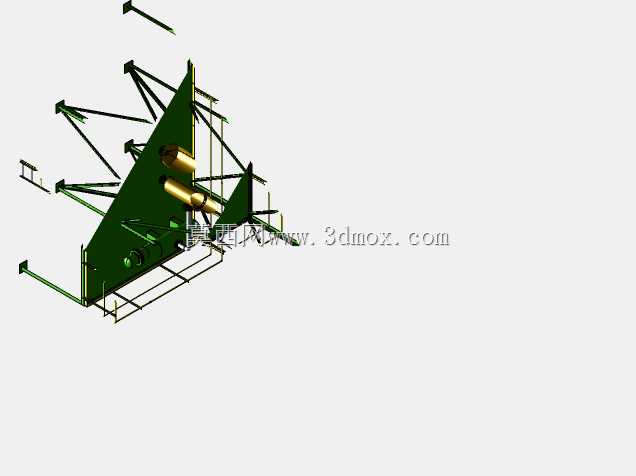

　　在功能特性的设计上，塔顶采用卧式冷凝器布置，直接通过短节管线与塔顶气相出口连接，减少气相输送的阻力损失，冷凝后的液相一部分通过回流管线返回塔内上层塔盘，维持塔内的气液平衡，另一部分作为轻组分产品采出；塔底配套的热虹吸式重沸器，通过塔底液相与重沸器内汽化介质的密度差实现自然循环，无需额外配置输送泵即可完成塔底液相的循环加热，降低了运行过程中的动力消耗与设备故障点。支撑结构采用型钢焊接的框架式设计，设置了两层操作平台，上层平台对应塔顶冷凝器与塔顶管线的操作维护高度，配置1.2米高的安全护栏与直爬梯，下层平台对应塔体中下部的人孔、进料口位置，方便日常巡检、阀门操作与检修作业，爬梯踏步采用防滑花纹板设计，护栏底部设置100mm高的挡脚板，符合化工装置平台设计的安全规范要求。

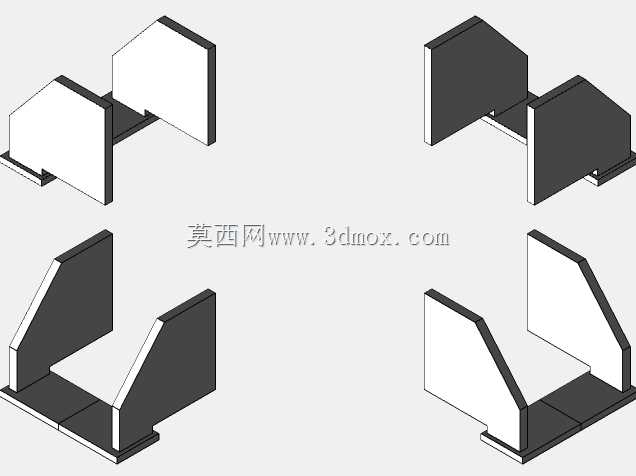

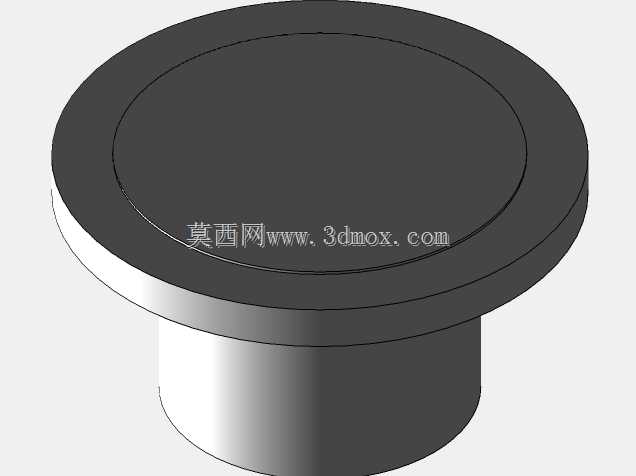

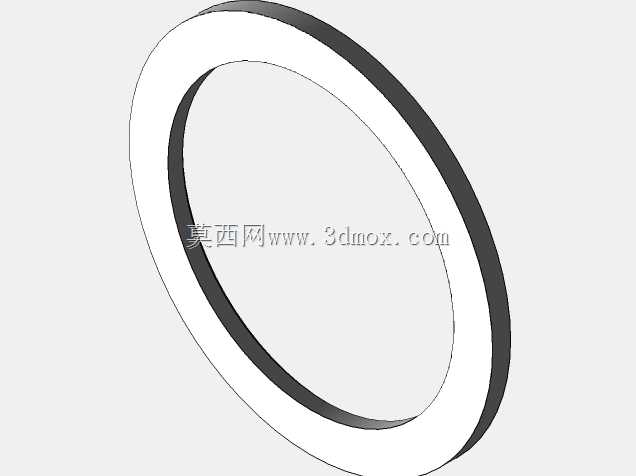

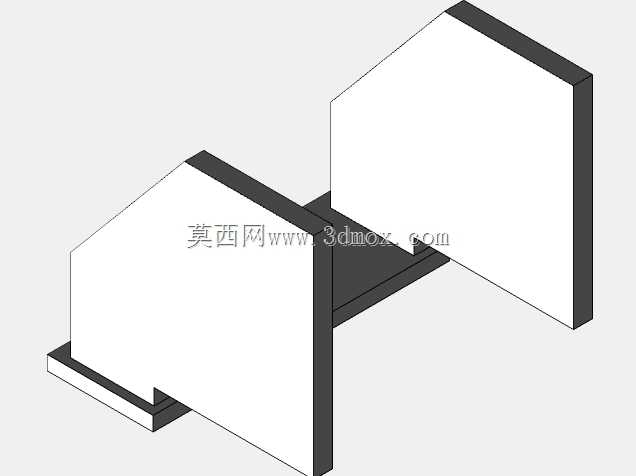

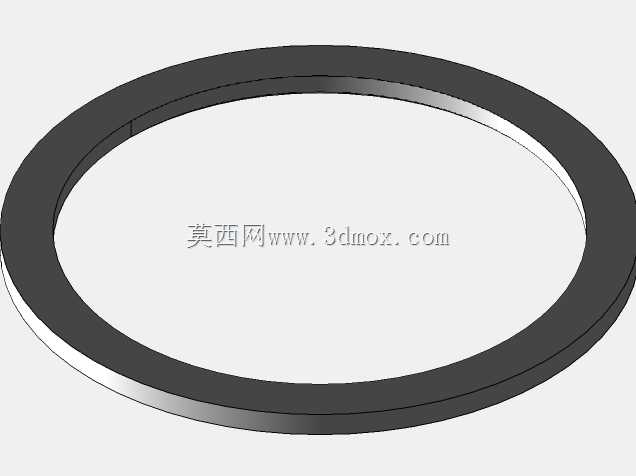

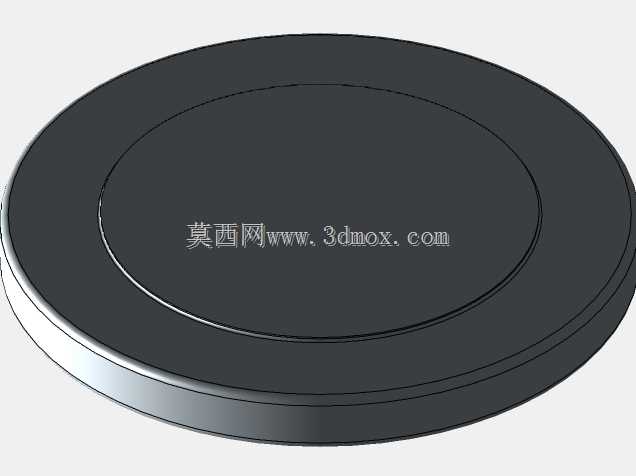

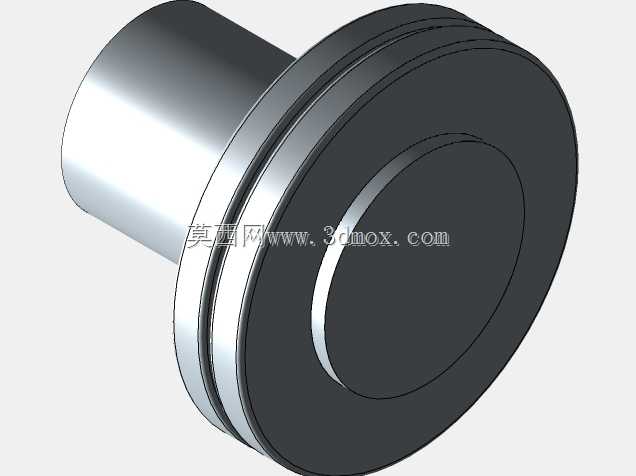

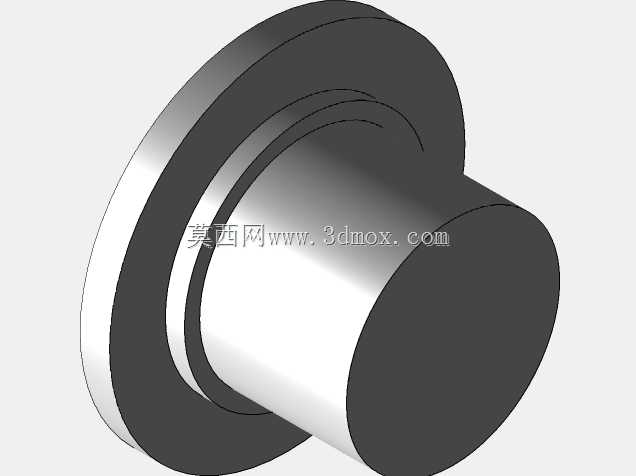

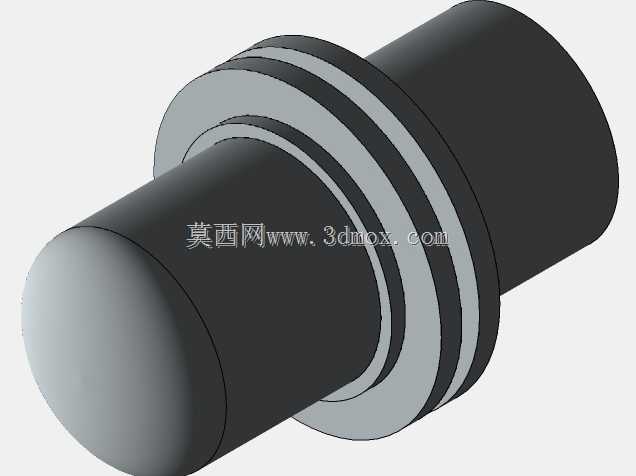

　　设计过程中优先考虑了设备的安装边界与检修空间，两个平行布置的塔体中心距根据管线安装、保温层厚度预留了足够的操作间隙，塔体支座采用裙式支座直接固定在底部框架梁上，支座位置预留了地脚螺栓的安装孔位，可直接匹配土建基础的预埋螺栓布置；重沸器与塔体的连接管线采用弯头柔性连接，可抵消设备运行过程中热胀冷缩产生的应力，避免管线焊缝出现拉裂泄漏。塔顶冷凝器的管程、壳程接口分别预留了冷却水、气相、冷凝液的法兰连接面，法兰公称压力与塔体设计压力保持一致，方便现场与外部工艺管线对接。塔体上的进料口、回流口、采出口、测温测压接口的位置均按照工艺操作的合理高度布置，避免出现操作盲区，人孔设置在塔体中下部与顶部位置，方便塔内件的安装与检修清理。

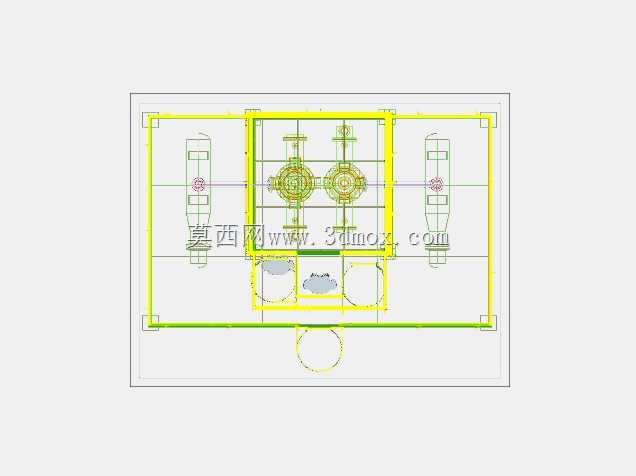

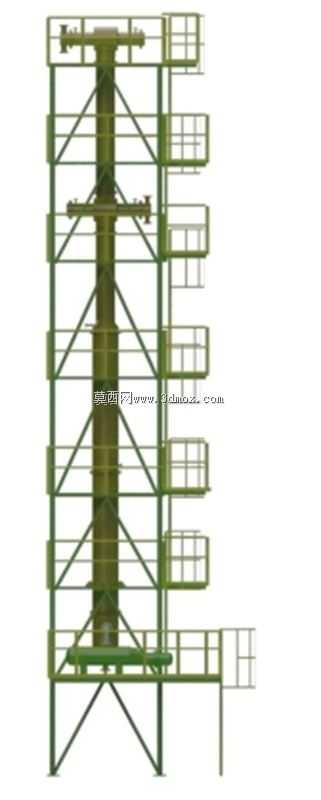

　　从外形尺寸的适配性来看，整套装置的总高度根据精馏分离的理论板数确定，塔体直径根据处理量的气液负荷计算选定，支撑框架的宽度与深度充分考虑了两侧管线、阀门的安装空间，平台宽度预留了单人操作与工具搬运的最小通行距离，整套结构的外轮廓尺寸可直接用于车间设备布置图的建模参考，无需额外调整设备间距即可满足防火、操作检修的安全距离要求。建模过程中对塔体的壁厚、保温层厚度、管线管径、型钢规格均按照工程实际的常用参数设置，结构件之间的连接节点还原了实际焊接、螺栓连接的结构形式，没有出现结构干涉、安装空间不足的问题，可直接导出工程图用于预制加工参考，也可用于化工装置的操作培训、工艺流程可视化演示场景，帮助操作人员直观理解精馏单元的设备组成与物料走向。
