铝型材安装杠杆式弹簧惯性支撑结构

　　这套支撑结构主要面向机床加工产线的物料输送、工位缓冲场景设计，适配CA6140系列车床配套的上下料辅助工位，也可拓展用于轻型自动化输送线的工件承托环节，核心作用是在工件快速输送到位时，通过杠杆与弹簧的配合抵消惯性冲击，避免工件硬碰撞产生的位置偏移、表面磕碰问题，同时在工件停留加工时提供稳定的支撑力，无需额外配置气动或液压压紧元件，纯机械结构的设计也降低了产线的维护成本与故障点。

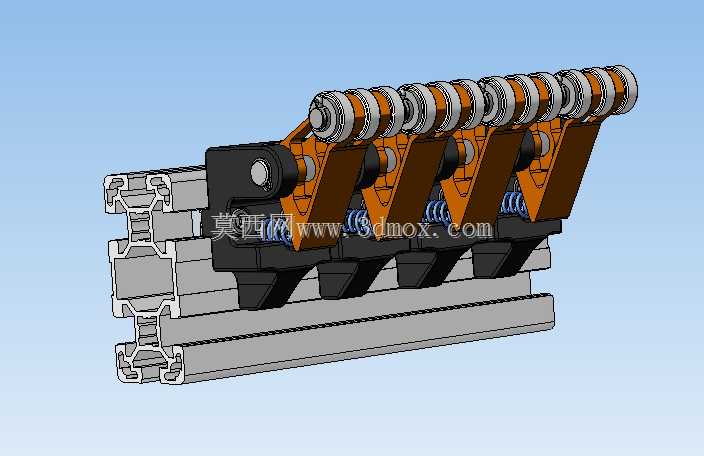

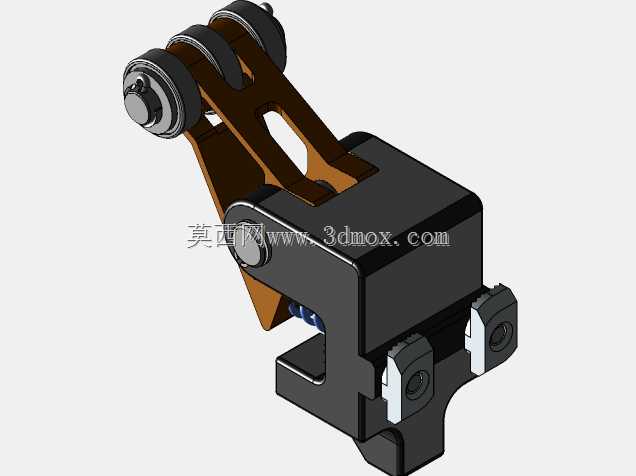

　　从结构设计逻辑来看，整套组件采用模块化排布思路，单组支撑单元以杠杆臂作为力传递核心，杠杆支点采用销轴铰接固定在安装基座上，一端设置带滚轮的接触端，直接与输送过程中的工件底面接触，滚轮采用耐磨工程塑料材质，既降低工件接触时的摩擦阻力，也避免划伤工件表面；杠杆臂的另一端连接圆柱螺旋压缩弹簧，弹簧预紧力可通过端部的调节螺钉进行微调，适配不同重量、不同输送速度的工件惯性缓冲需求。多组支撑单元可沿铝型材导轨方向等距排布，相邻单元的间距可根据工件的底面支撑跨度灵活调整，无需重新加工安装基座，适配性较强。

　　安装边界方面，整套支撑组件直接适配标准工业铝型材的槽口安装，基座底部设置与铝型材槽宽匹配的T型螺栓安装位，可沿铝型材长度方向任意滑动调整位置，锁紧后即可完成固定，无需在铝型材上额外打孔加工，大幅降低现场安装的调整难度。单组支撑单元的横向宽度控制在较窄范围内，排布时最小间距可满足小尺寸工件的多点支撑需求，支撑滚轮的最高点高出铝型材安装基准面的高度经过精准核算，既保证工件输送过程中能顺利压下杠杆臂触发缓冲，也避免支撑高度过高导致工件输送卡滞。弹簧的选型经过刚度匹配，当工件以常规输送速度接触滚轮时，杠杆臂会先压缩弹簧产生小幅位移，抵消工件的前冲惯性，待工件完全停稳后，弹簧的回弹力会通过杠杆臂传递到滚轮端，将工件稳稳顶靠在工位定位面上，整个过程无需额外的动力输入，完全依靠机械结构的力传递实现惯性抵消与支撑锁紧。

　　在实际工况适配中，这套支撑结构可耐受常规机加工车间的切削液、金属粉尘环境，铰接销轴位置设置有简易的防尘挡圈，避免粉尘进入铰接缝隙导致卡滞，弹簧表面做了发黑防锈处理，长期使用不会出现锈迹卡滞弹力失效的问题。接触滚轮采用自润滑材质，无需定期加注润滑脂，日常维护仅需定期清理表面附着的切屑即可。相较于传统的固定挡块定位，这种杠杆弹簧式的支撑不会在工件高速到位时产生刚性撞击，既降低了工位的噪音，也减少了工件因碰撞产生的废品率，对于薄壁类、易变形工件的输送定位场景适配性尤其突出。设计过程中对杠杆的力臂比例做了多轮优化，确保弹簧的压缩行程与杠杆端的下压行程匹配合理，不会出现弹簧压并失效或者支撑力不足的情况，同时杠杆臂的受力截面经过强度校核，在承受额定重量工件的冲击时不会产生塑性变形，长期反复使用的结构稳定性有充足保障。
