执行器操作模式切换操作手柄结构

　　在工业自动化生产线、机床控制回路、流体执行机构的现场操作场景中，这类切换手柄是操作人员与设备交互的核心手动操作部件，主要承担执行器工作模式的档位切换功能，常见于气动执行器、电动执行器的本地操作端，以及机床操作面板的手动控制单元，用来完成自动/手动模式切换、档位选择、执行方向确认等操作，相比按钮式切换结构，手柄式操作的档位反馈更清晰，误触概率更低，适合车间现场戴防护手套的操作工况。

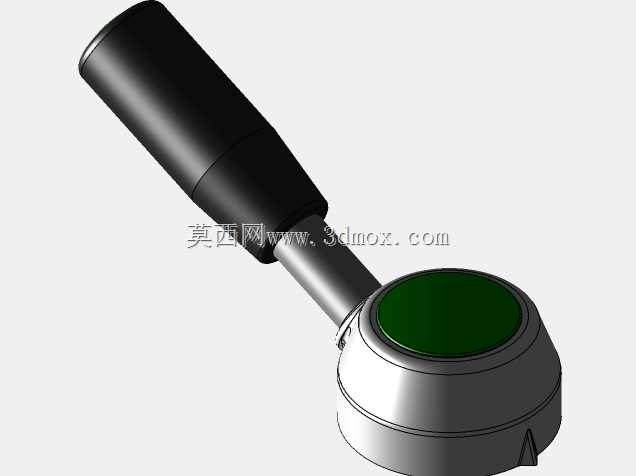

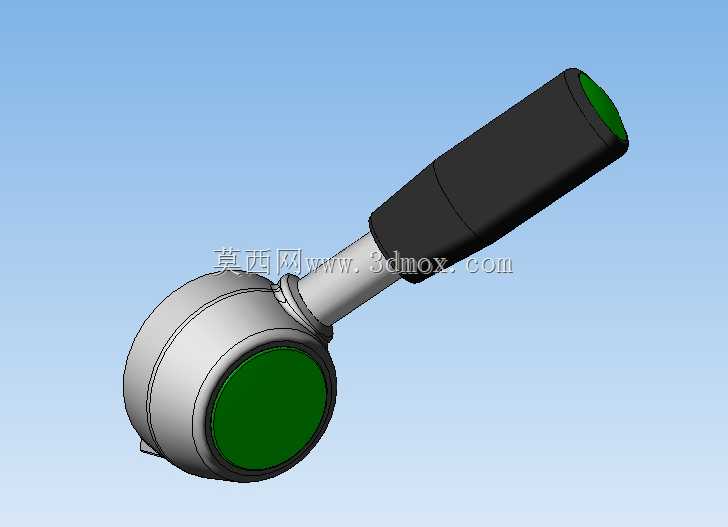

　　从结构设计来看，这款手柄采用分体式装配结构，握持段做了两段式防滑包覆设计，外层采用防滑耐磨的包覆材质，握持区域的直径符合成年人手掌握持的人机工程尺寸，操作时的施力力矩经过匹配，单手握持旋转即可完成档位切换，不需要额外施加过大的轴向按压力，避免长期操作带来的手部疲劳。手柄的连接段采用金属杆体结构，杆体与底部的基座连接部位做了密封过渡设计，能够适配车间多粉尘、少量切削液飞溅的使用环境，防止杂物进入基座内部的档位定位结构，延长操作件的使用寿命。

　　基座部分采用圆形回转式结构，内部集成档位定位机构，旋转时带有清晰的档位顿挫感，每个操作模式对应一个固定的旋转卡位，操作人员不需要观察指示标识，仅凭手部的触感就能确认当前切换的档位是否到位，避免出现档位切换不到位导致的设备误动作。基座的安装端面采用标准的安装孔位布局，能够直接匹配常规执行器的操作轴安装接口，安装时不需要额外做转接件加工，替换同类型损坏手柄时可以直接完成装配，降低设备维护的配件适配成本。

　　从安装边界尺寸来看，手柄整体的旋转半径经过优化，握持段在全档位旋转过程中不会与周边的接线端子、相邻操作件、设备护罩产生干涉，安装时只需要预留出对应旋转半径的操作空间即可，不需要额外调整周边部件的安装位置。基座的轴向安装尺寸紧凑，不会过多占用操作面板的后方安装空间，适合在集成度较高的机床操作箱、现场执行器本地控制盒上安装使用。

　　在功能特性上，这款手柄的操作力矩经过调校，既不会因为力矩过轻导致设备振动引发的档位自行偏移，也不会因为力矩过重导致操作费力，档位的定位结构采用耐磨金属材质，长期反复操作后不会出现档位松垮、定位不准的问题。手柄端部的标识区域可以粘贴不同模式的标识贴，方便操作人员快速识别不同旋转位置对应的设备工作模式，比如自动运行、手动调试、远程控制、本地操作等常用档位，都可以通过旋转手柄直接完成切换，操作路径短，现场应急操作时能够快速完成模式切换，缩短设备的应急处置时间。

　　设计过程中优先考虑了现场操作的可靠性，所有金属部件都做了防锈处理，能够适应车间内的温湿度变化，不会因为长期暴露在车间环境中出现锈蚀卡滞的问题。握持段的包覆材质耐油污、耐常见的工业清洗剂擦拭，日常维护时可以直接用车间常用的清洁用品擦拭表面，不会出现材质老化、发粘的问题。连接部位的密封结构能够阻挡金属切屑、粉尘进入内部的旋转机构，避免长期使用后出现旋转卡涩、档位错位的故障，相比无密封结构的简易手柄，这类结构的无故障操作次数能够提升数倍，适合在加工车间、自动化生产线这类高负荷使用的场景下长期运行。

　　在实际选型适配时，需要确认手柄连接轴的尺寸与执行器操作轴的匹配度，同时核对安装面的开孔尺寸与基座的安装尺寸是否一致，确保装配后手柄的旋转行程与执行器内部的模式切换行程完全匹配，避免出现旋转过位或者行程不足的问题。安装完成后需要在各个档位测试切换的顺畅度，确认每个档位都能准确卡入定位位置，同时检查手柄旋转过程中没有与周边部件产生刮擦，保证操作时的顺畅性。日常巡检时只需要定期检查连接部位的紧固件是否松动，不需要额外添加润滑油维护，维护成本极低。
