轨道车辆低多边形转向架结构设计

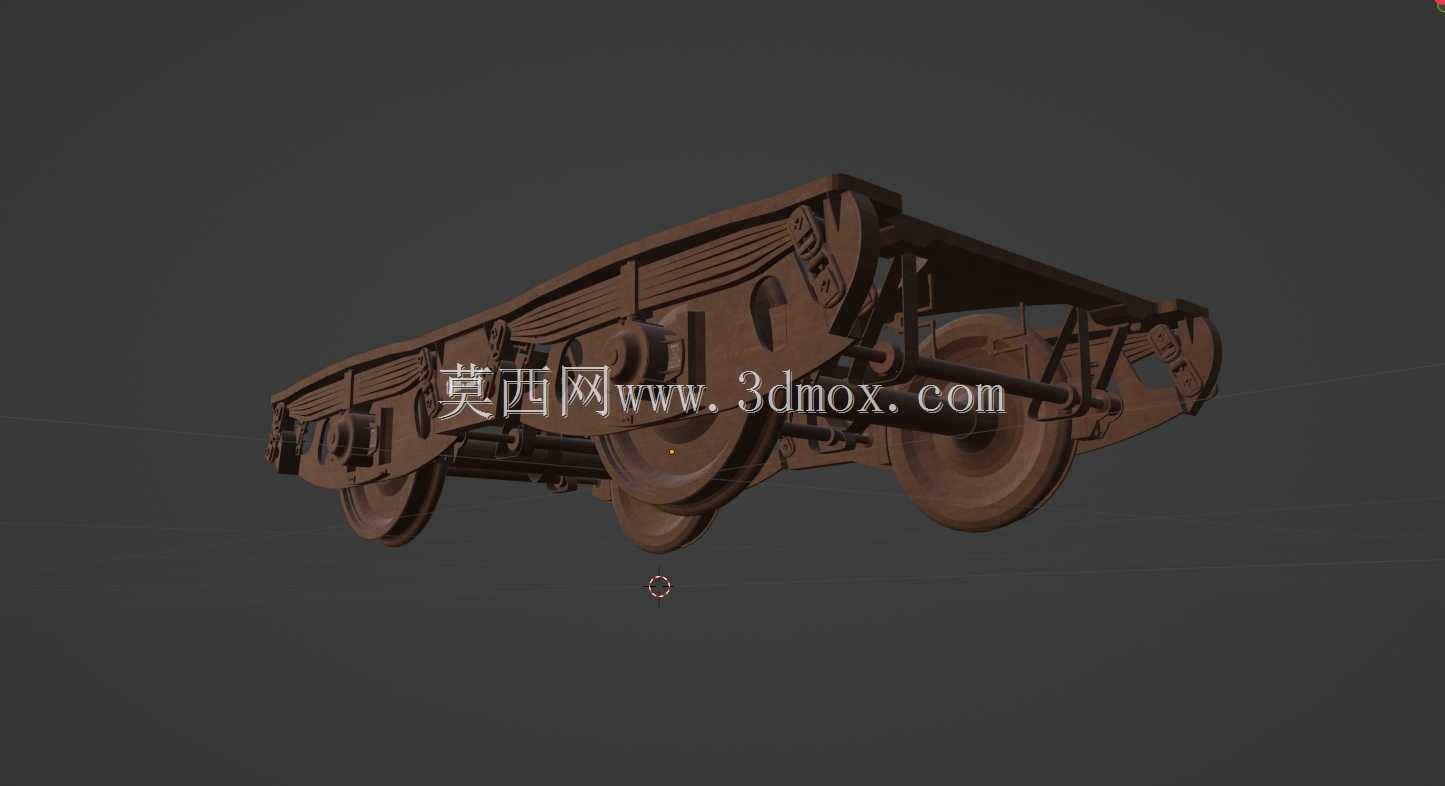

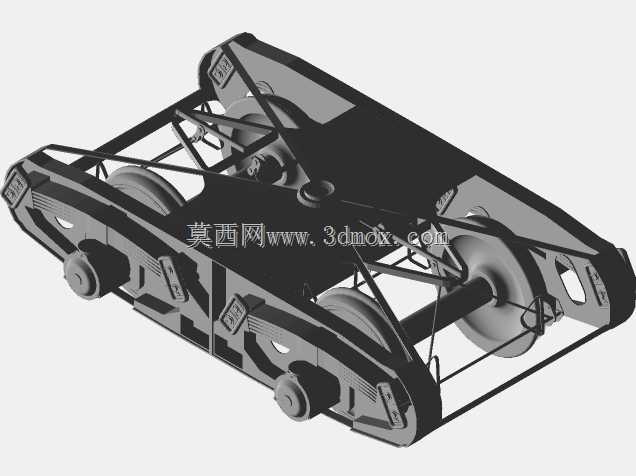

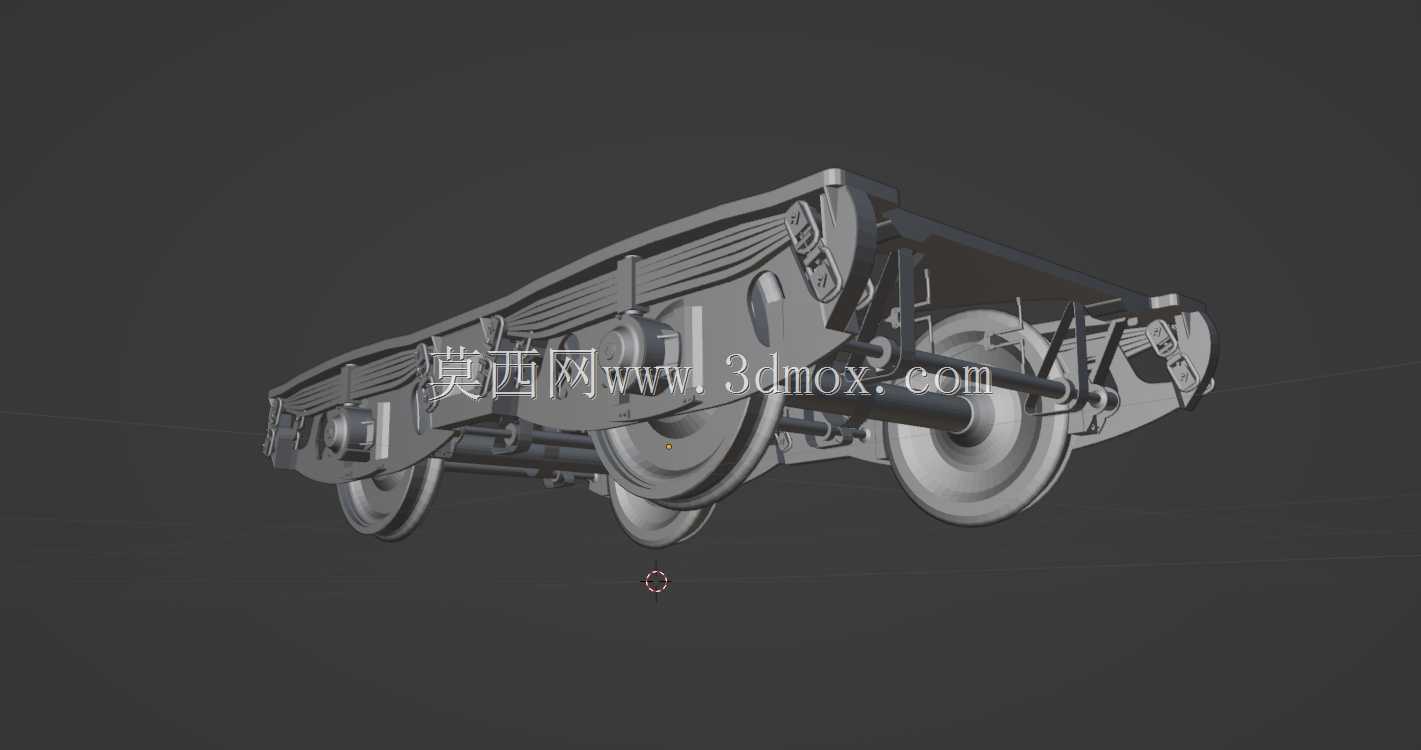

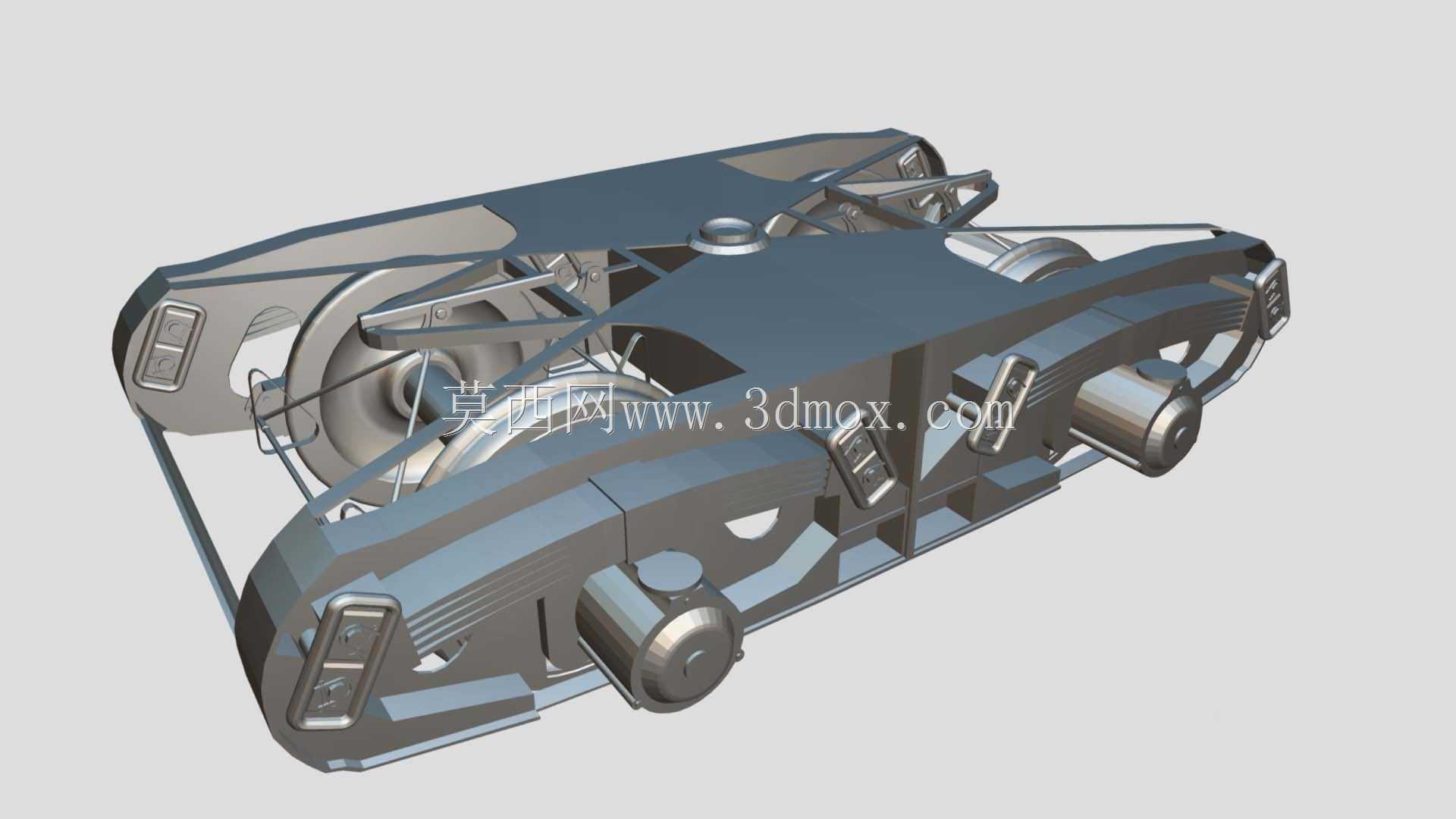

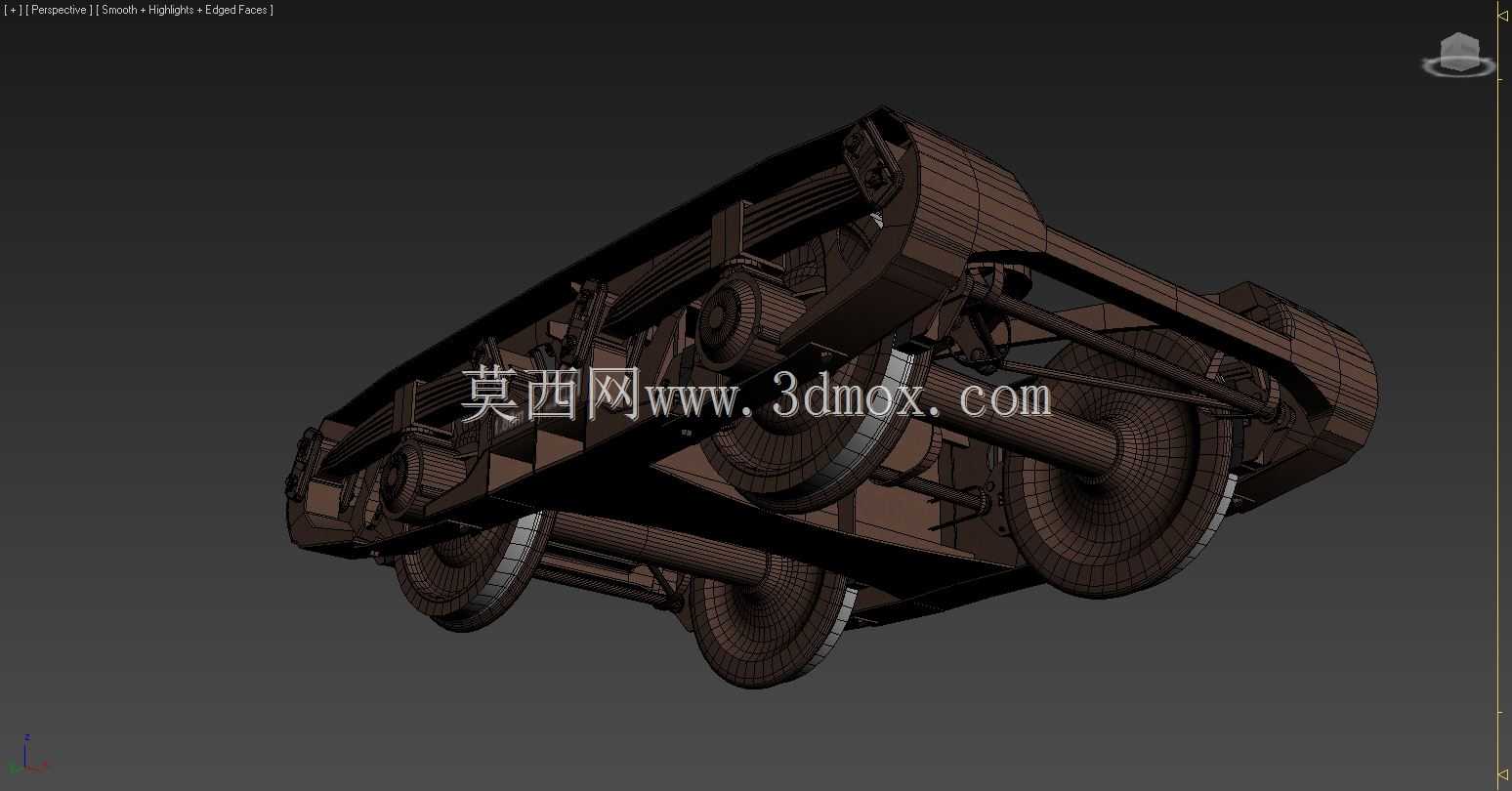

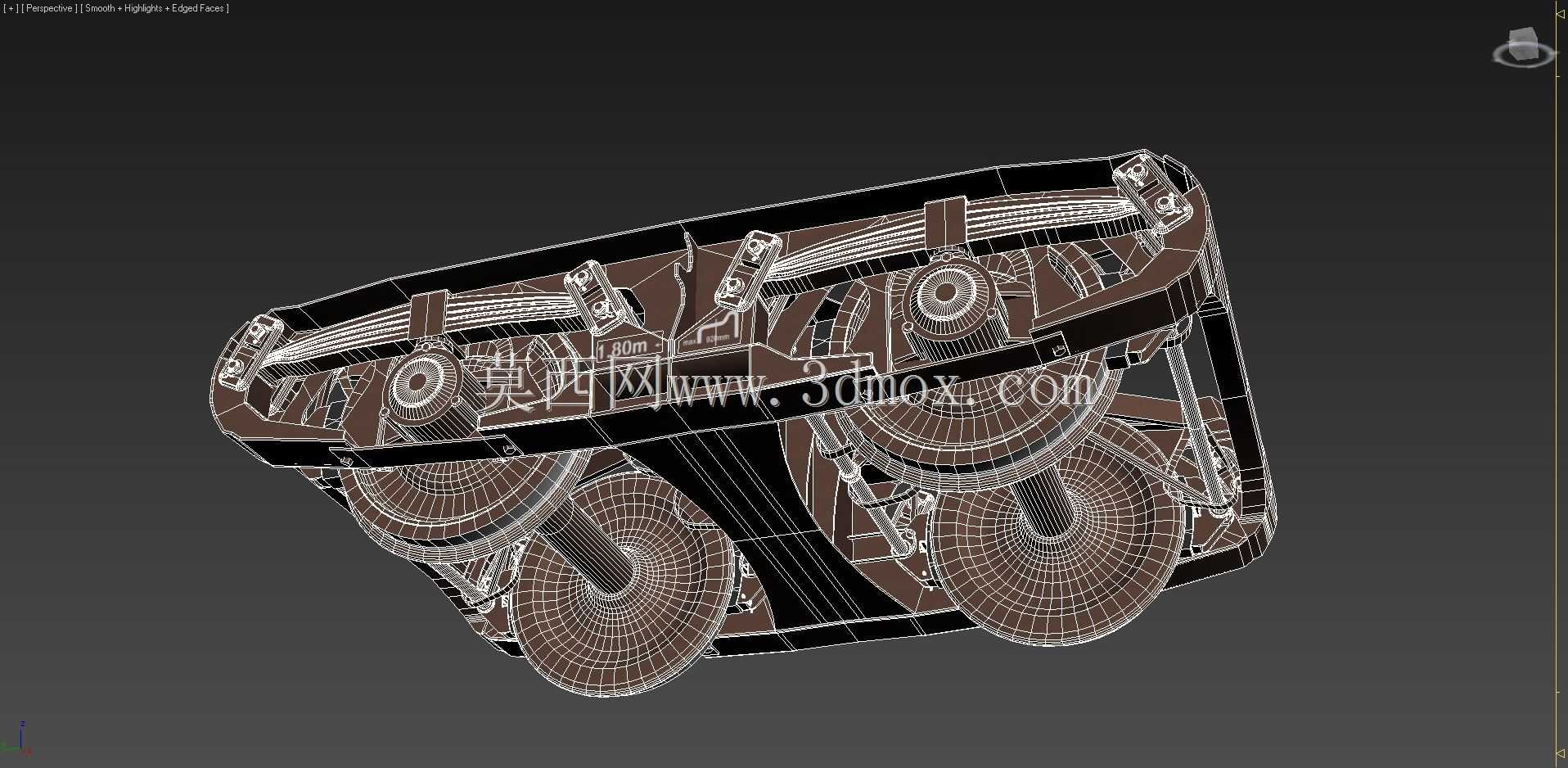

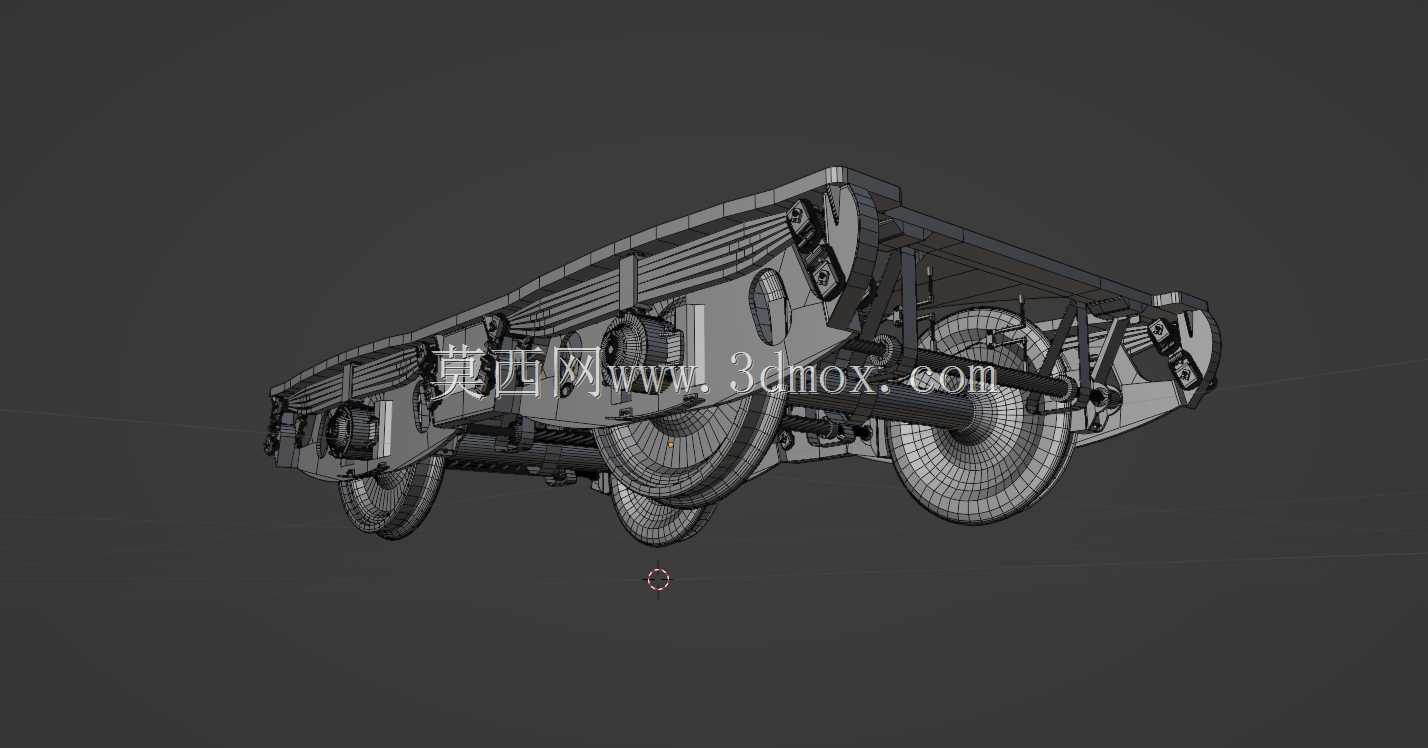

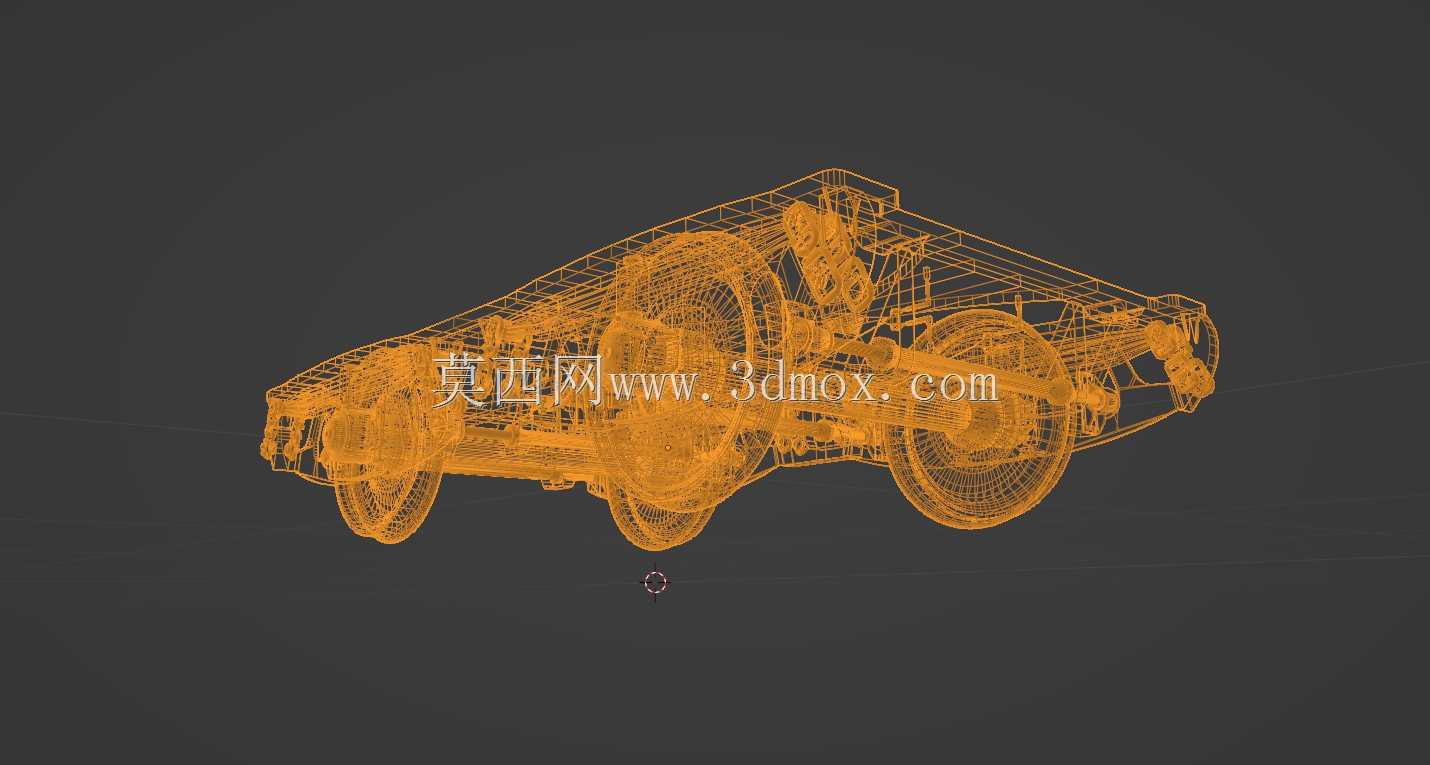

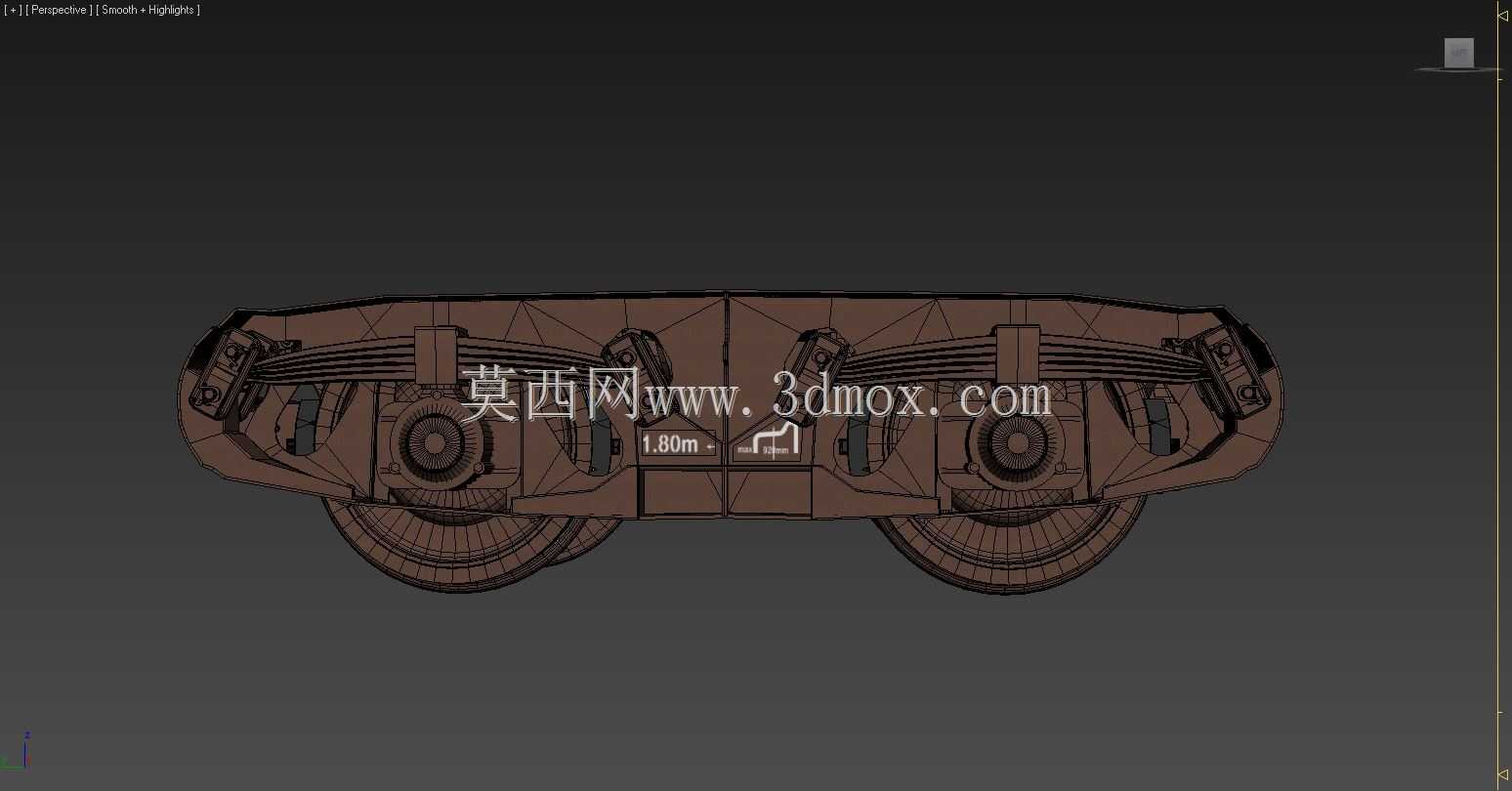

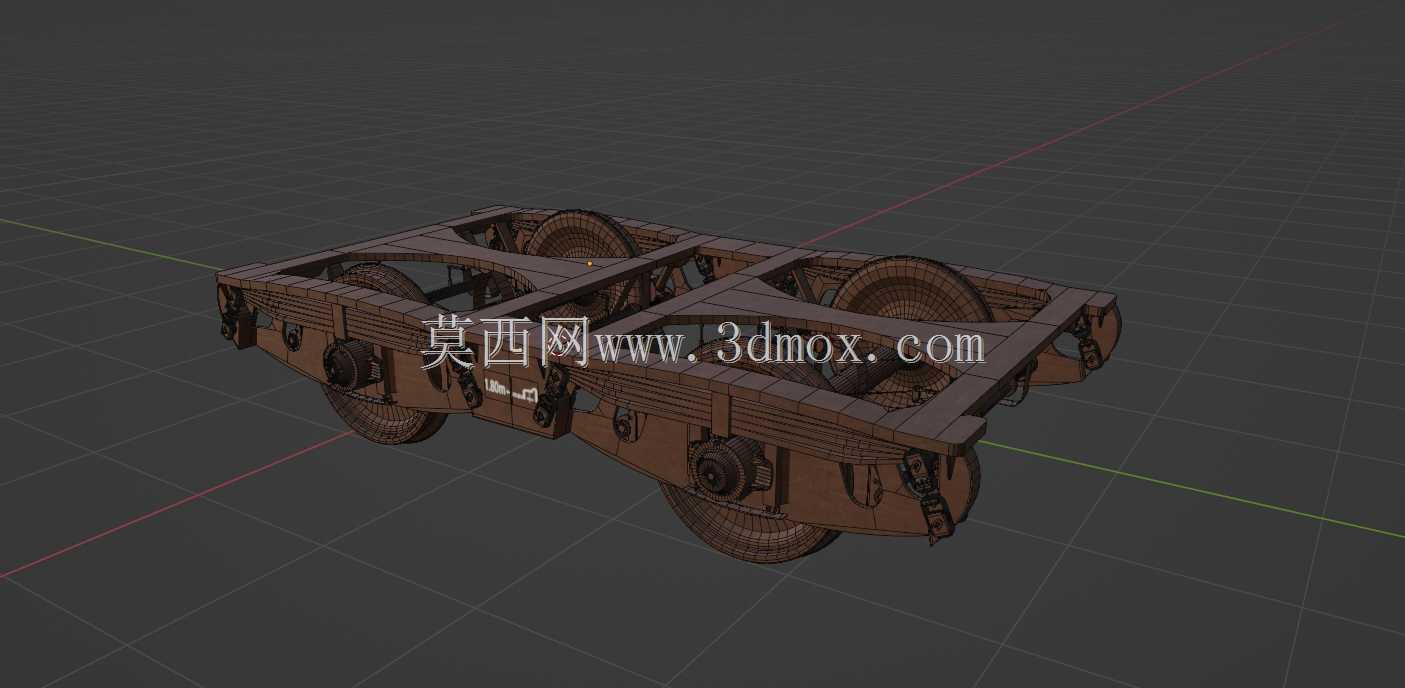

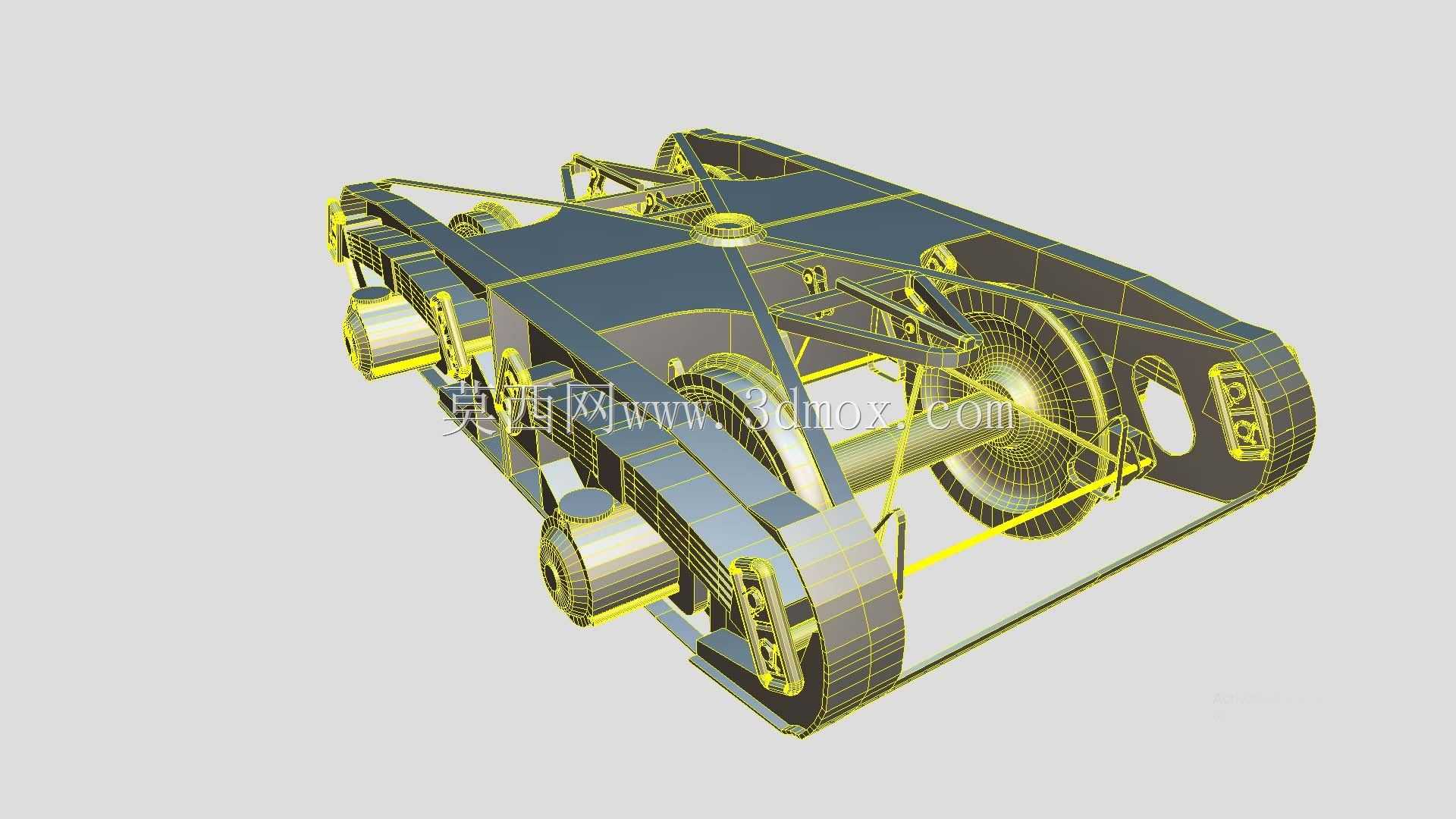

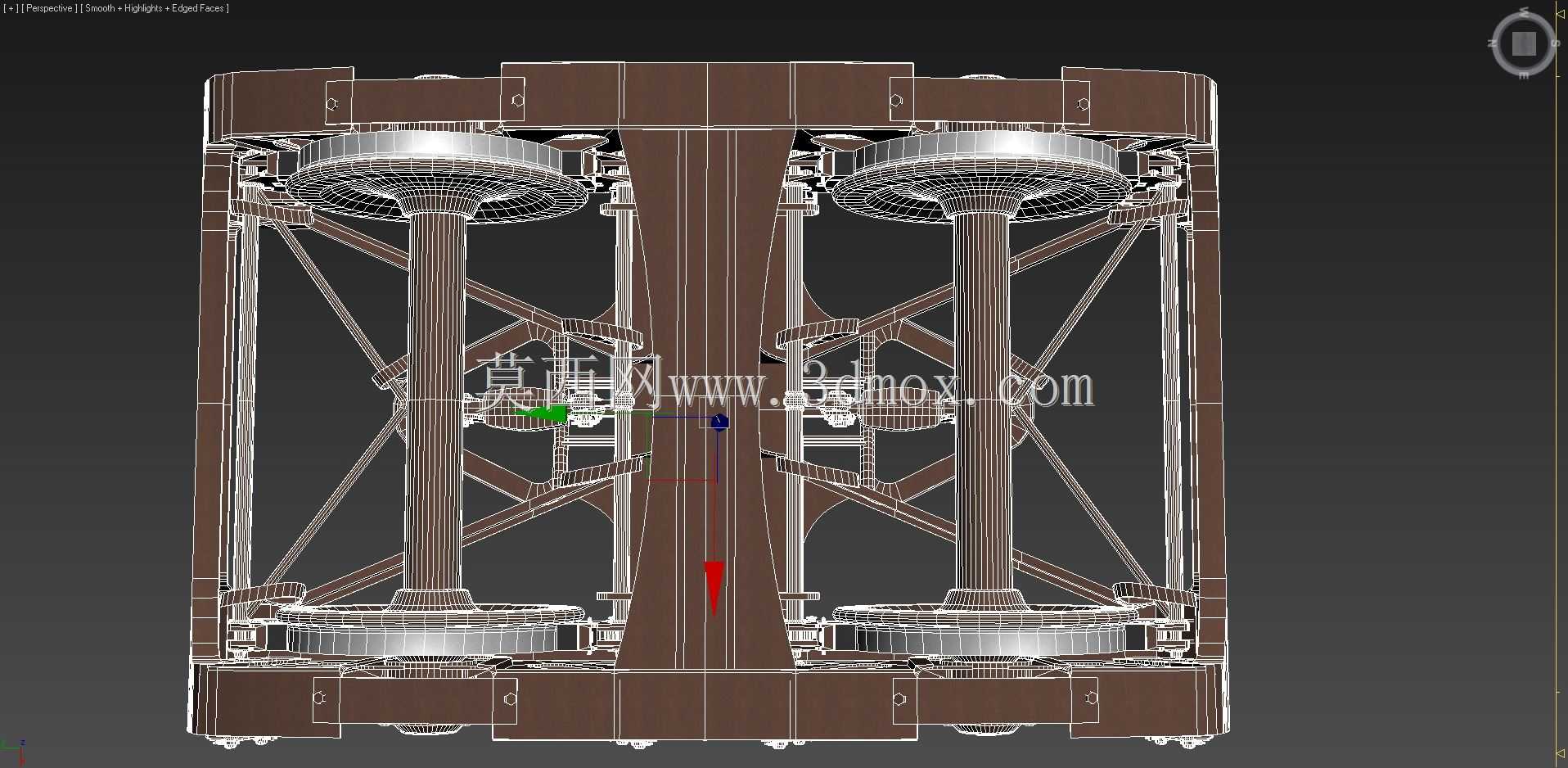

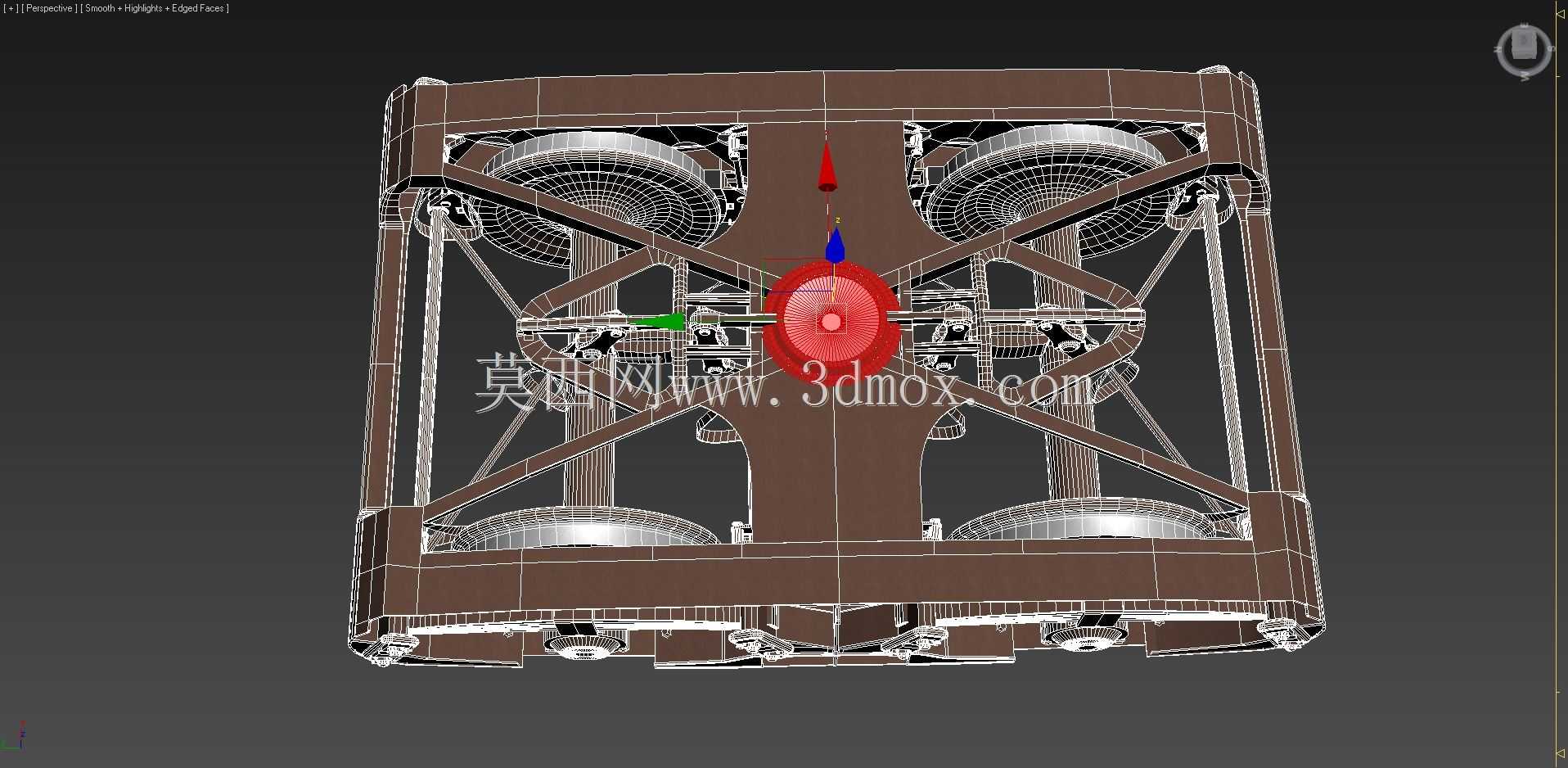

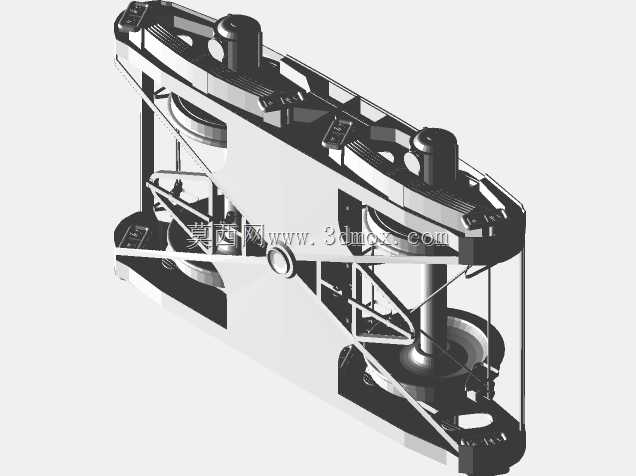

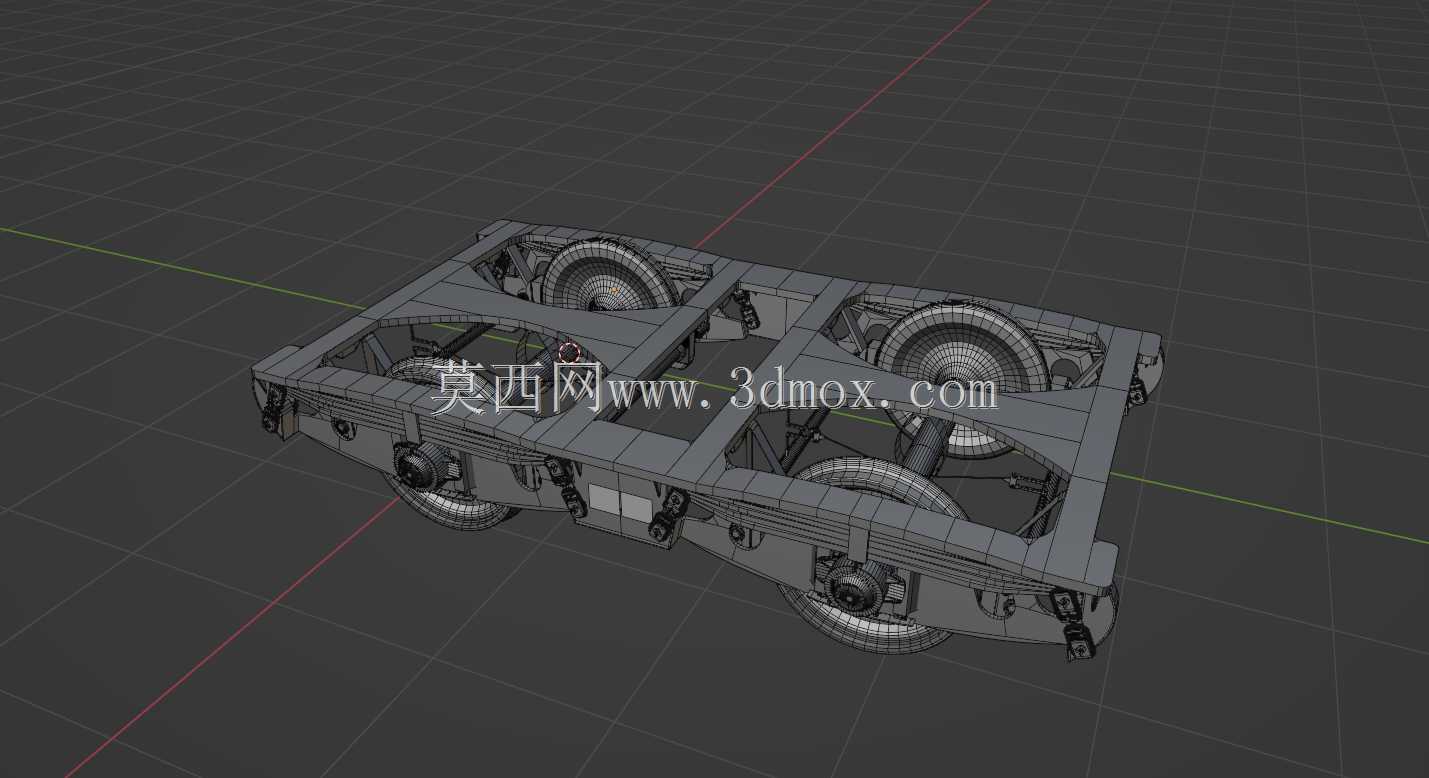

　　能够在普通消费级显卡上实现单场景数十个转向架模型同时加载运行，不会出现帧率掉帧、显存溢出的问题，完全满足实时渲染场景的性能要求。从结构布局来看，该转向架采用常规的两轴轮对布局，构架为H型整体焊接结构的低模简化表达，侧梁部分保留了原结构的下凹式外形特征，能够清晰识别出轴箱定位装置的安装座位置、一系悬挂的安装边界、二系空气弹簧的承载面位置，轮对部分保留了整体碾钢轮的踏面外形特征，轴箱与侧梁的连接位置做了几何简化但没有丢失装配位置关系，基础制动单元的安装座、牵引拉杆的铰接点位置都在模型上做了明确的几何标识，不会因为面数压缩导致装配关系错位。在实际项目应用中，这类低模转向架不需要做额外的拓扑减面处理就可以直接导入实时渲染引擎，配合法线贴图、轨道车辆走行部的核心承载部件中，转向架直接决定了车辆运行的平稳性、曲线通过能力与载荷传递效率，这类低多边形结构的转向架模型，并非用于生产制造的全参数化生产模型，而是面向实时仿真、驾驶模拟、场景可视化项目开发的轻量化资产，在轨道交通虚拟实训、线路运行仿真、数字孪生场景搭建、游戏类载具开发领域有着极高的复用率。不同于生产级高精度转向架模型动辄数十万面的三角面规模，这类低多边形结构在建模阶段就做了几何层级的拓扑优化，将非关键承力面的曲面做了平面化处理，把原本需要多段曲面拟合的轮对轴箱定位结构、弹簧减震组件、构架侧梁曲面都做了边数压缩，整体三角面规模控制在十万面以内，顶点数控制在五万以内，

　　粗糙度贴图可以还原出高精度模型的视觉质感，同时因为模型的外轮廓尺寸完全参照真实转向架的安装边界制作，轮对内侧距、构架宽度、二系簧安装孔位间距、牵引销中心位置都和真实产品的尺寸边界保持一致，在做车辆限界仿真、线路曲线通过模拟的时候，不会因为模型尺寸偏差导致仿真结果失真。建模过程中，设计人员特意保留了转向架所有外露功能部件的外形识别特征，比如轴箱端盖的外形、制动夹钳的安装位置、横向减震器的布置方向，没有因为追求低面数就把这些特征完全抹平，这样在做虚拟检修实训类项目的时候，学员可以通过外形快速识别对应的部件，不会出现部件辨识度不足的问题。和影视级高精度转向架模型不同，这类低多边形结构的模型在UV展开阶段就做了纹理空间的合理分配，

　　所有外露面的纹理分辨率保持一致，不会出现关键部件纹理模糊、非关键区域纹理浪费的问题，纹理映射采用平面映射与柱面映射结合的方式，轮对、轴箱这类回转类部件采用柱面映射减少纹理拉伸，构架这类平面结构较多的部件采用平面映射提高纹理利用率，最终呈现的模型表面平整，边缘锐利，没有低模常见的锯齿感、穿模问题。在轨道交通数字孪生场景搭建中，这类轻量化转向架模型可以挂载到不同的车体模型下方，快速组装出不同类型的轨道车辆，不需要针对每个车型重新制作走行部结构，大幅缩短场景搭建的周期；在驾驶模拟系统中，低模转向架可以配合物理引擎实现轮轨接触的实时动力学解算，因为模型面数低，物理碰撞体的计算量也同步降低，能够保证动力学仿真的实时性，

　　不会因为模型计算量过大导致操作延迟。从安装边界来看，模型整体的长度、宽度、高度尺寸都符合标准轨距转向架的外形尺寸范围，二系簧的安装面高度、车钩牵引中心的高度位置都和真实车辆的安装尺寸匹配，在做车辆装配仿真的时候，可以直接将转向架模型与车体模型进行装配对位，不需要额外调整尺寸比例；轮对的轮背内侧距保持标准轨距的尺寸要求，在轨道场景中运行时不会出现轮对脱轨、轮轨接触位置错位的问题。这类低多边形模型虽然做了几何简化，但核心的结构逻辑完全遵循真实转向架的设计原理，没有出现结构布局错误、部件位置颠倒的问题，对于三维建模从业者来说，可以作为轨道交通类载具建模的拓扑参考，理解工业类低模资产的面数分配原则，掌握功能部件识别特征保留与面数压缩之间的平衡方法；对于仿真项目开发人员来说，这类模型可以直接导入引擎做二次开发，不需要做大量的模型清理、拓扑重构工作，能够有效缩短项目开发周期。
