手提式灭火器阀门操作机构结构设计

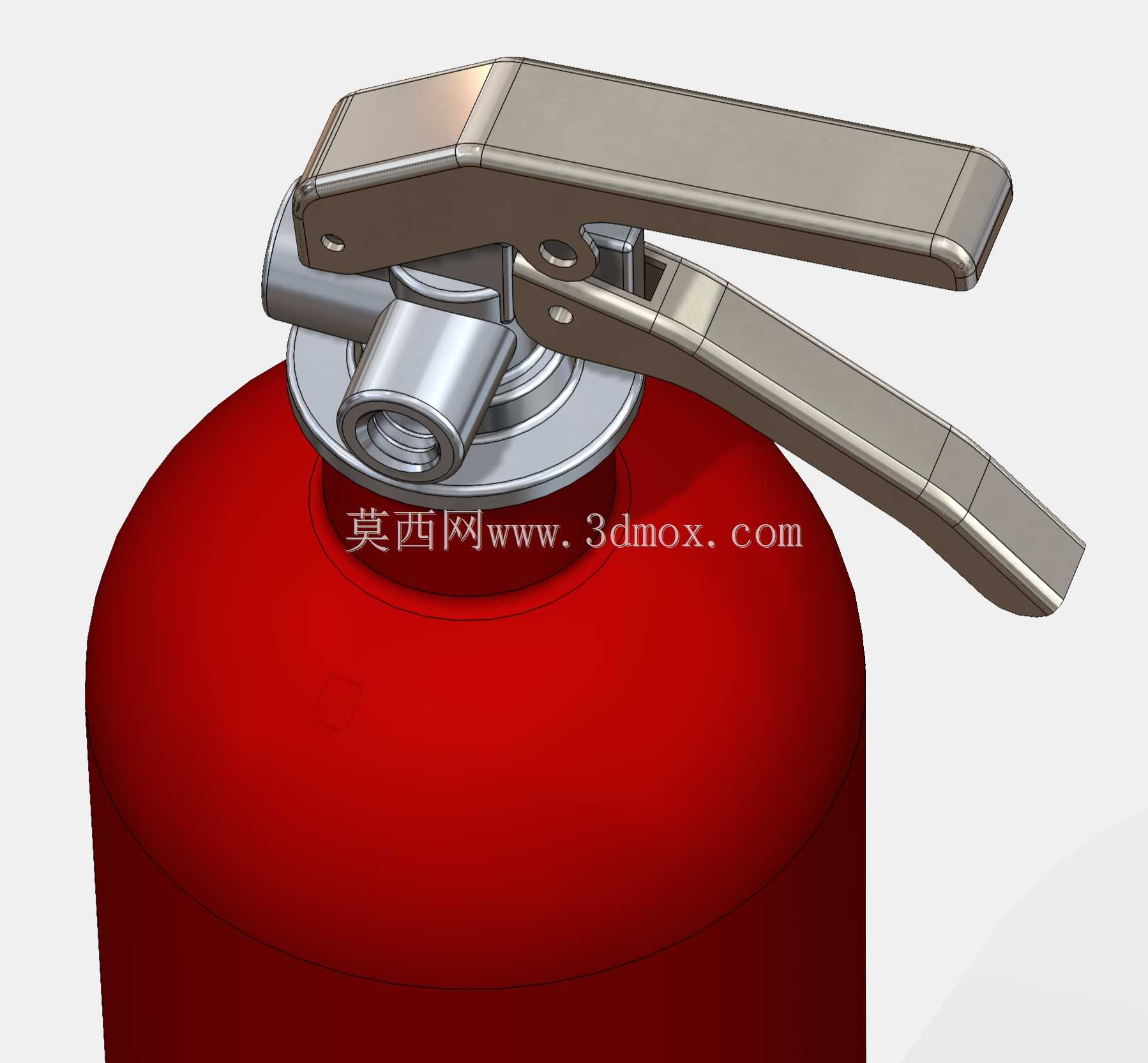

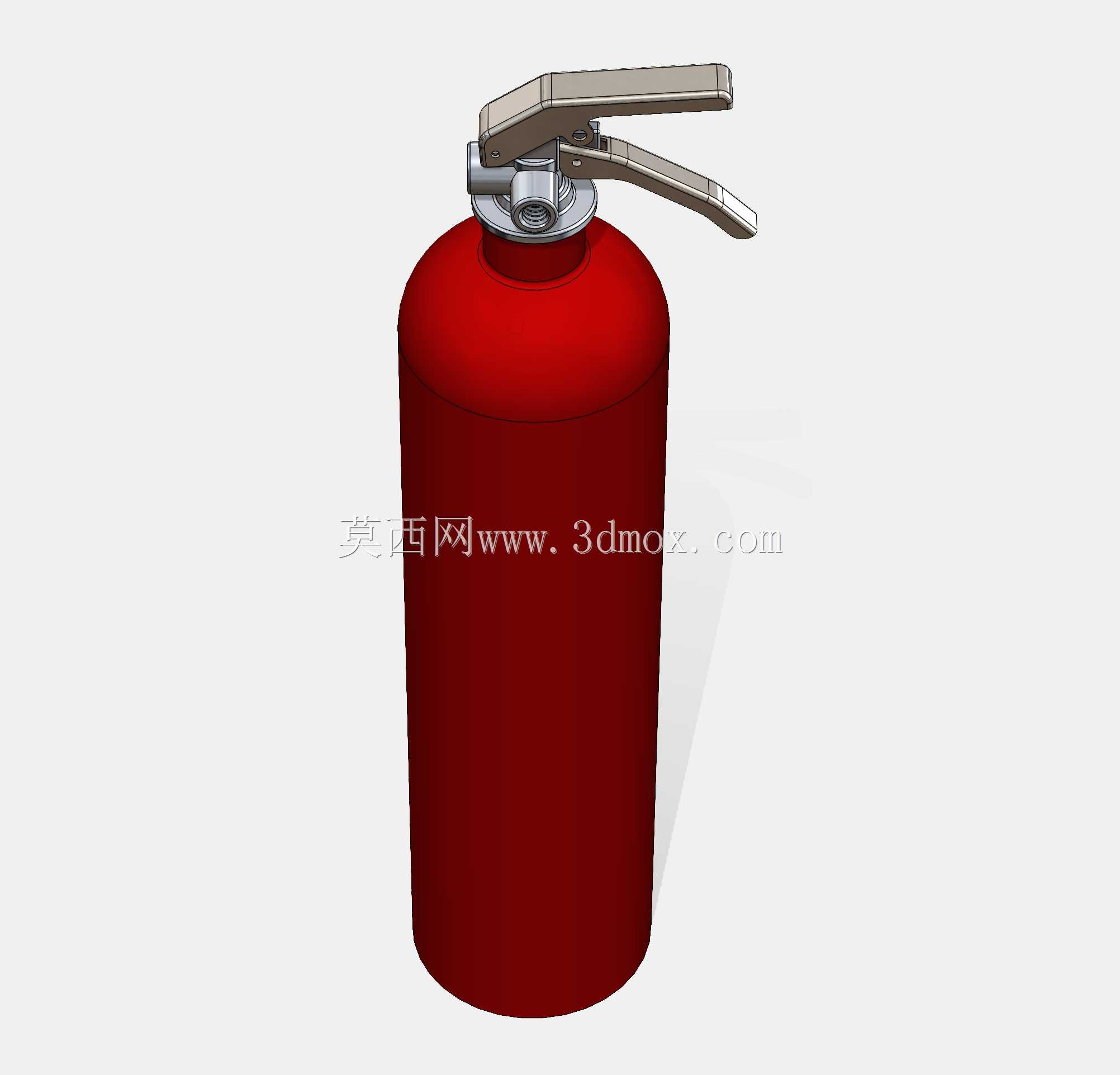

　　本次呈现的是手提式干粉灭火器的核心启闭操作机构三维结构，覆盖从压把触发到阀体密封、介质导通的全链路机械结构，可直接用于消防器材结构教学、应急装备改装验证、小型气动触发装置的方案参考。从实际应用场景来看，该结构除了适配常规手提式灭火器的生产装配校验，还可作为小型便携式气动喷射装置的触发单元参考，适配实验室小型试剂喷射、工业局部应急吹扫、便携消杀设备的启闭控制等场景，其核心的压杆锁止、弹簧复位、密封导通逻辑，可直接迁移到各类需要手动触发、瞬时导通带压介质的小型装置中。从功能特性来看，整套机构采用杠杆式压把作为触发输入件，上压把与下压把通过销轴铰接，铰接点位置经过力臂优化，成年人单手握持即可完成触发操作，按压力控制在30N-50N区间，

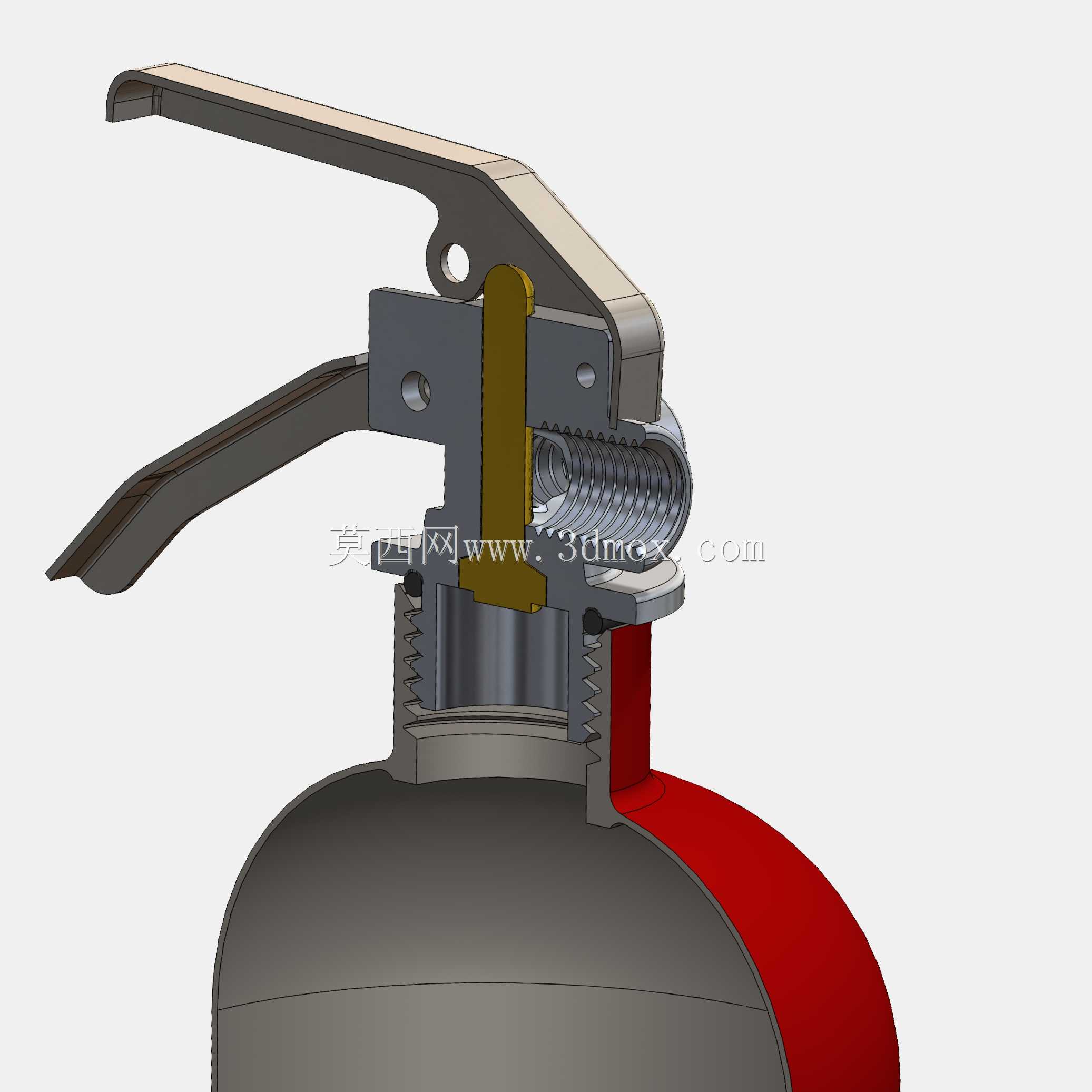

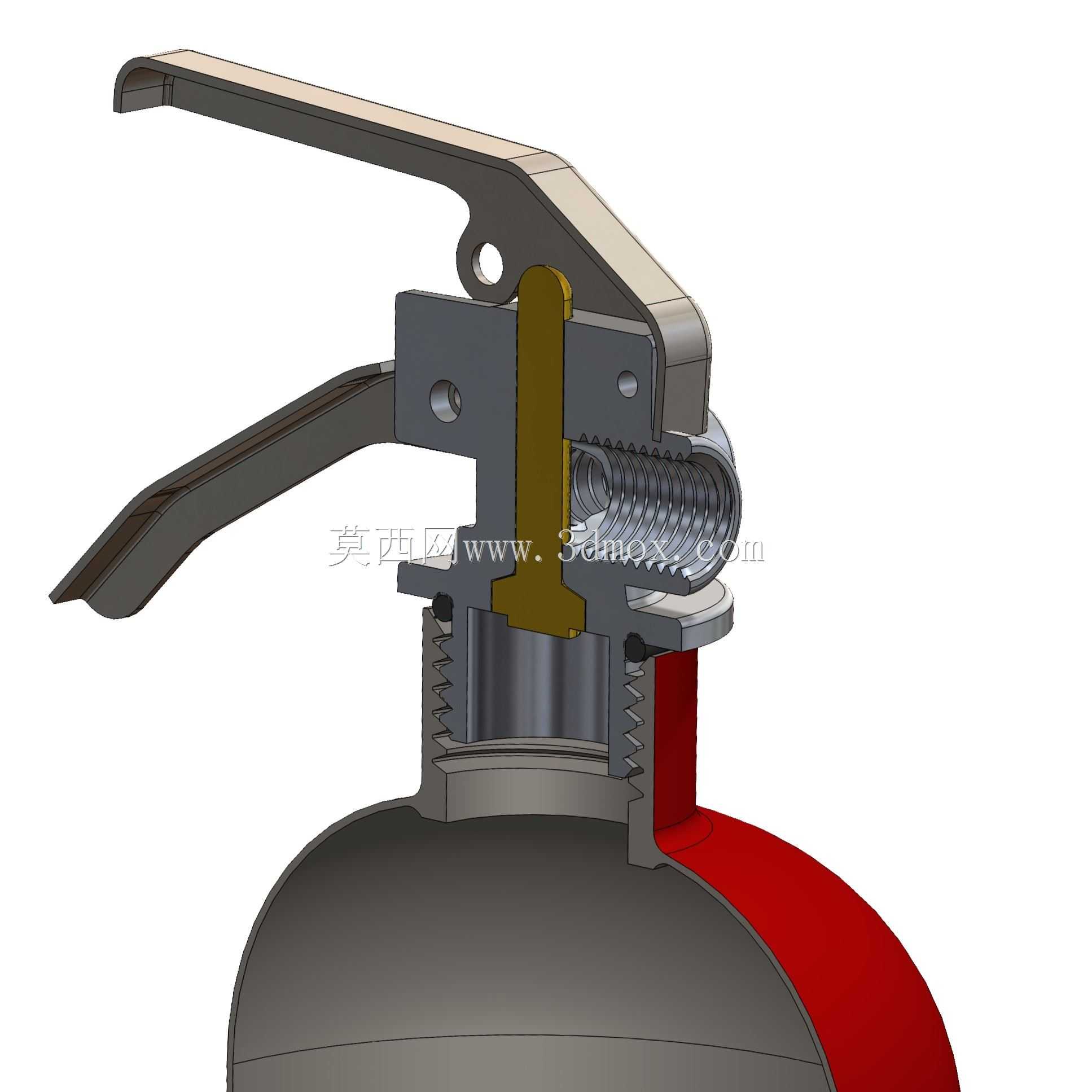

　　既避免误触触发，又保证紧急状态下无需过大握力即可开启。压把下方的金属顶杆为核心传动件，顶杆与阀体之间设置有密封填料腔，内置耐介质腐蚀的密封件，可承受1.2MPa-1.5MPa的工作内压，常态下顶杆在复位弹簧的预紧力作用下，压紧阀体出口处的密封垫，切断筒体内部与喷嘴的介质通路；当压把受握力下压时，顶杆克服弹簧力向下位移，抬起密封垫，筒体内的带压介质即可通过阀体流道从喷嘴喷出，松开压把后弹簧自动推动顶杆复位，切断介质通路，实现随开随停的操作逻辑。设计思路上，整套结构优先考虑可靠性与工艺性，所有金属冲压件均采用折弯+冲孔工艺成型，无需复杂机加工工序，适合批量冲压生产；弹簧采用标准圆柱螺旋压缩弹簧，参数符合通用五金件标准，

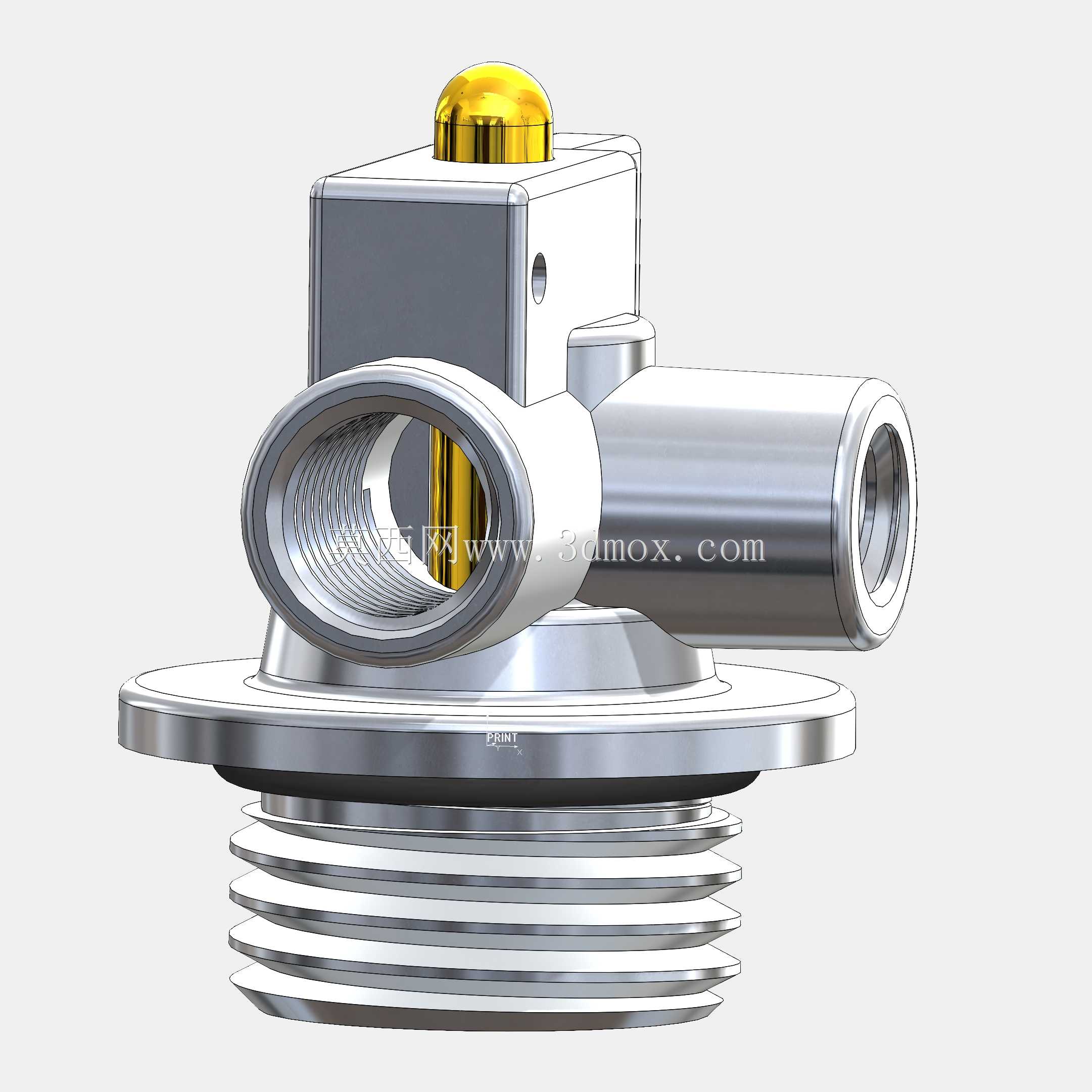

　　可直接采购标准件降低成本；阀体与筒体连接采用标准管螺纹，适配常规手提式灭火器的筒体瓶口尺寸，无需额外定制连接接口。结构中特意设置了保险销插孔，位于上下压把的重合位置，插入保险销后可限制压把的相对转动，避免运输、存放过程中受外力误压触发，保险销采用拉环式设计，拔出力控制在20N以内，紧急状态下单指即可快速拔出解锁。从安装边界来看，整套操作机构的总高度（从阀体与筒体连接的螺纹端面到压把最高处）为112mm，压把展开状态下的最大宽度为86mm，压把闭合状态下宽度为62mm，阀体与筒体连接的外螺纹为M30×1.5，适配市面上绝大多数1kg-4kg规格手提式灭火器的筒体瓶口；顶杆的行程为8mm，对应的密封垫开启高度为5mm，

　　可保证介质流通面积不小于78mm²，满足干粉、二氧化碳、水基等不同类型灭火剂的喷射流量要求。密封结构采用双重密封设计，顶杆与阀体之间的径向密封采用O型圈，阀体出口处的端面密封采用平垫密封，两道密封均采用耐高低温的材质，可在-20℃到55℃的环境温度区间内保持密封性能，避免长期存放出现介质泄漏问题。结构中的所有铰接部位均采用间隙配合，销轴与孔的配合公差选H8/f7，既保证转动灵活无卡滞，又不会出现过大的旷量，避免长期使用后出现压把晃动、触发行程偏差的问题。复位弹簧的预紧力经过校准，常态下可提供足够的密封压力，同时不会导致压把开启力过大，弹簧的工作行程覆盖顶杆的全行程，不会出现压把压到底时弹簧并圈的问题。整套机构的零部件数量控制在12件以内，拆解装配无需专用工具，日常维护时仅需更换密封件即可完成检修，大幅降低后期维护成本。
