节距100mmGOST标准1型牵引板链

　　在散料连续输送、重型工件步移推送的工业场景里，牵引构件的可靠性直接决定整条产线的连续运行时长，这款符合GOST 588-81标准的1型牵引板链，就是针对大载荷、长距离牵引工况设计的核心传动部件。不同于普通短节距精密滚子链偏向高速轻载传动的设计取向，该牵引链将单节节距设定为100mm，在同等展开长度下减少了铰接副的总数量，既降低了多铰接点累积的间隙误差，也减少了运行过程中铰接位置的磨损点位，适配低速重载的牵引类工况，常见于矿山给料设备、重型装配输送线、木材加工进料机构、农机物料输送单元中，作为承载牵引的核心构件，带动配套的刮板、料斗、工装托架完成定向位移。

　　从结构设计逻辑来看，该链条采用双侧弯板附板结构，每节链节的外侧都集成了带安装孔的弯型附板，附板与链板为一体化冲压成型结构，避免了后续焊接附板带来的应力集中、焊接变形问题，安装孔的位置度直接由冲压模具保证，现场安装配套刮板、载具时不需要额外配钻，能大幅缩短现场装配的调整周期。链节之间的铰接采用销轴与套筒的间隙配合结构，销轴两端采用铆接固定方式，防止运行过程中销轴轴向窜动脱落，套筒与内链板过盈压装，外链板与销轴过盈配合，保证铰接副仅在销轴与套筒的接触面产生相对转动，避免链板孔位的异常磨损，延长链条整体的使用寿命。

　　从安装边界与尺寸适配角度，该链条单节节距100mm，铰接副的回转中心与附板安装面的高度差经过标准化校核，配套对应标准的链轮时不需要额外调整中心高，链板的厚度、销轴的直径都匹配1型牵引链的载荷等级，能够承受单节数吨的瞬时牵引载荷，适配的链轮齿形按照对应标准的牵引链轮参数设计，啮合过程中链节的啮入啮出冲击更小，运行时的动载荷更低。双侧的附板安装孔为等直径通孔，孔位间距符合标准要求，不管是安装双侧刮板构成埋刮板输送结构，还是单侧安装载具托架构成步移式输送结构，都能直接通过螺栓紧固，不需要对附板做二次加工。

　　在实际工况适配中，该牵引链的铰接副预留了润滑脂存储间隙，日常维护时可以通过外部注油的方式向铰接面补充润滑，降低铰接面的摩擦系数，在多粉尘、多磨粒的工况下，也可以在铰接位置加装密封端盖，阻挡磨粒进入铰接摩擦面，避免磨粒磨损导致的链条节距拉长、跳齿故障。链条的最小转弯半径经过校核，在水平或者垂直弯曲的输送线路中，能够适配标准的转弯导轨，不会出现链节卡滞、附板干涉的问题。

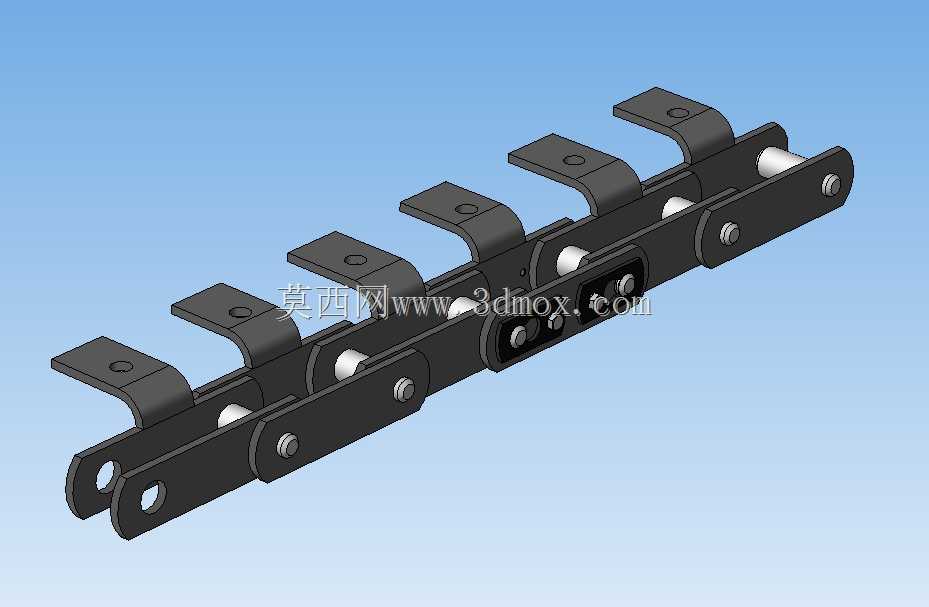

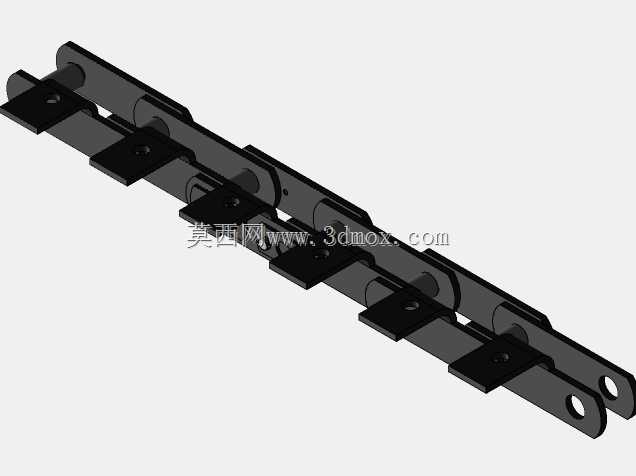

　　从建模细节来看，该三维模型完整还原了链节的所有结构细节，包括链板的倒角、销轴的铆接端头、附板的安装孔位、套筒与滚子的配合间隙，每一个链节都按照实际装配关系做了配合约束，能够直接用于输送设备的整体装配干涉检查，也可以直接导出工程图用于生产加工的尺寸参考，在做输送线方案设计时，可以直接通过调整链节的数量快速适配不同长度的输送线路，不需要从零开始绘制每一个链节结构，大幅缩短方案设计阶段的建模周期。模型中所有配合面的尺寸都严格遵循对应标准的参数要求，链板的外形轮廓、附板的折弯角度、销轴的伸出长度都和实物保持一致，导入到装配环境中可以直接和配套的链轮、导轨、张紧机构做配合仿真，验证运行过程中是否存在干涉、张紧行程是否满足要求，避免设计阶段的尺寸偏差导致现场安装时出现适配问题。
