在中小功率传动系统的布局设计中,轴系连接的空间占用往往是整机结构紧凑化的核心约束点,尤其是CA6140这类普通车床的进给箱、溜板箱内部传动链路,安装腔室的径向、轴向预留尺寸十分有限,常规的弹性柱销联轴器、凸缘联轴器要么需要预留足够的装拆操作空间,要么补偿两轴偏移的能力不足,容易在长期交变载荷下出现连接螺栓疲劳断裂、柱销磨损过快的问题。这款筒形渐开线齿紧凑型联轴器,正是针对这类安装空间局促、传动扭矩要求中等、两轴存在微量安装偏移的传动场景设计的。
从实际使用场景来看,这类联轴器除了适配普通车床的内部传动链路,也可广泛用于中小型自动化输送线的驱动端连接、小型减速机输出轴与工作辊的对接、精密检测设备的动力传输环节,这类场景的共性特点是安装腔室的径向尺寸受限,不允许采用大外径的法兰式连接结构,同时传动过程中存在一定的启动冲击,需要连接部件具备一定的缓冲补偿能力,不需要额外的润滑维护,装拆过程不需要大幅移动两端的轴系部件。

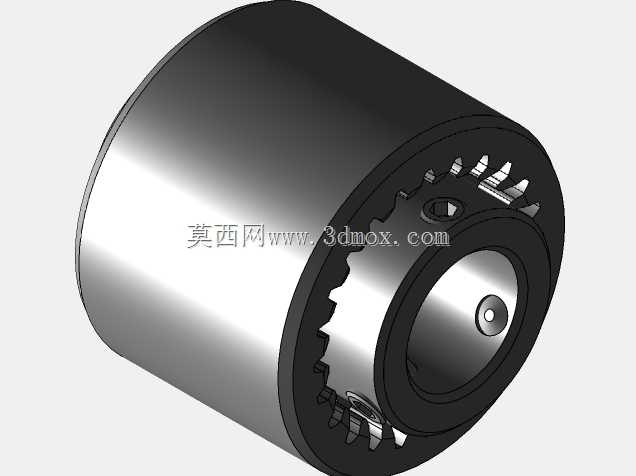

产品的功能特性围绕紧凑安装与可靠传动两个核心目标设计,采用渐开线齿形作为扭矩传递的啮合结构,相比直齿啮合的联轴器,渐开线齿的接触重合度更高,单齿承受的载荷更小,在相同外径尺寸下能够传递的扭矩比直齿结构高20%以上,同时齿面的啮合间隙可以补偿两轴之间的径向、角向微量偏移,避免轴系因安装对中误差产生的附加弯矩,有效保护两端支撑轴承的使用寿命。整体采用筒形一体式的外齿套结构,没有外露的连接螺栓与突出的法兰边缘,外轮廓为光滑圆柱面,安装时不需要为螺栓装拆预留周边操作空间,只需要保证轴孔与对接轴的配合长度即可,径向安装边界相比同扭矩等级的凸缘联轴器缩小近30%。

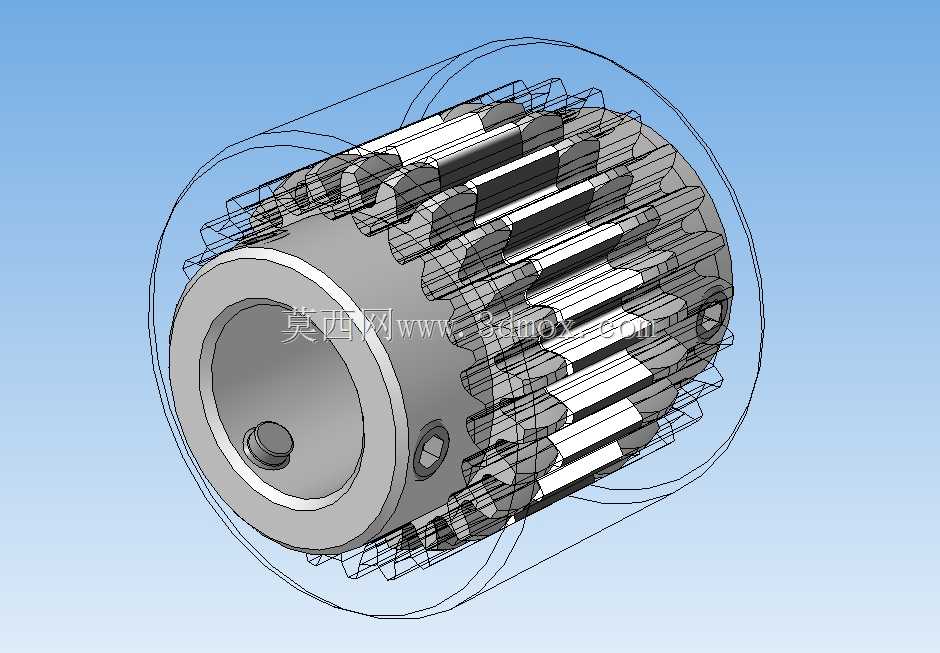

设计过程中首先锁定19毫米的对接轴径作为核心适配参数,轴孔采用标准H7公差配合,配套紧定螺钉作为轴向固定结构,不需要在轴上加工额外的键槽时也可通过紧定螺钉传递小扭矩,若需要传递更大扭矩可在轴孔内加工标准平键槽,适配不同载荷等级的使用需求。齿部参数的选取兼顾了加工便利性与传动平稳性,采用标准模数的渐开线短齿设计,齿顶高系数取0.8,避免齿顶过薄在冲击载荷下出现崩齿问题,齿向做了微量的鼓形修形,补偿两轴角向偏移时的齿面接触应力集中,让齿面载荷分布更均匀。外筒的壁厚经过强度校核,在额定扭矩下的扭转形变控制在0.05度以内,保证传动的精度,不会因为联轴器的扭转间隙影响进给传动的定位准确性,适配车床进给这类对传动精度有一定要求的场景。
安装边界方面,这款联轴器的整体轴向长度控制在较短范围内,两端轴孔的插入深度各占总长度的45%,中间预留的退刀与形变间隙占总长度的10%,安装时只需要将两端轴分别插入对应轴孔,拧紧紧定螺钉或者装入平键即可完成装配,不需要额外的调整垫片或者定位工装,后期维护时只需要定期检查紧定螺钉的预紧力,不需要加注润滑脂,齿部的啮合间隙内填充的润滑脂可以在全生命周期内满足润滑需求,避免油污污染周边的加工环境。外筒的外圆表面做了氧化发黑处理,具备基础的防锈能力,在车床这类存在切削液飞溅的使用环境下也不会轻易出现锈蚀问题,表面粗糙度控制在Ra3.2,不会因为表面过于粗糙积存切削液与铁屑,日常清理十分方便。
在结构细节处理上,外筒端面做了1×45度的倒角,既方便安装时的轴孔导入,也避免锐边划伤操作人员的手部,紧定螺钉采用内六角圆柱头结构,螺钉头部完全沉入外筒的沉孔内,不会突出外圆柱面,保证外轮廓的光滑性,即使联轴器周边有布线或者其他薄壁部件,也不会在运转过程中出现剐蹭问题。齿部与内孔的同轴度公差控制在0.02毫米以内,高速运转时的动平衡精度满足G6.3级要求,在3000转/分钟的转速下不会出现明显的振动,适配多数中小型工业设备的最高转速要求。
