嵌入式方形双刻度温度检测表头结构

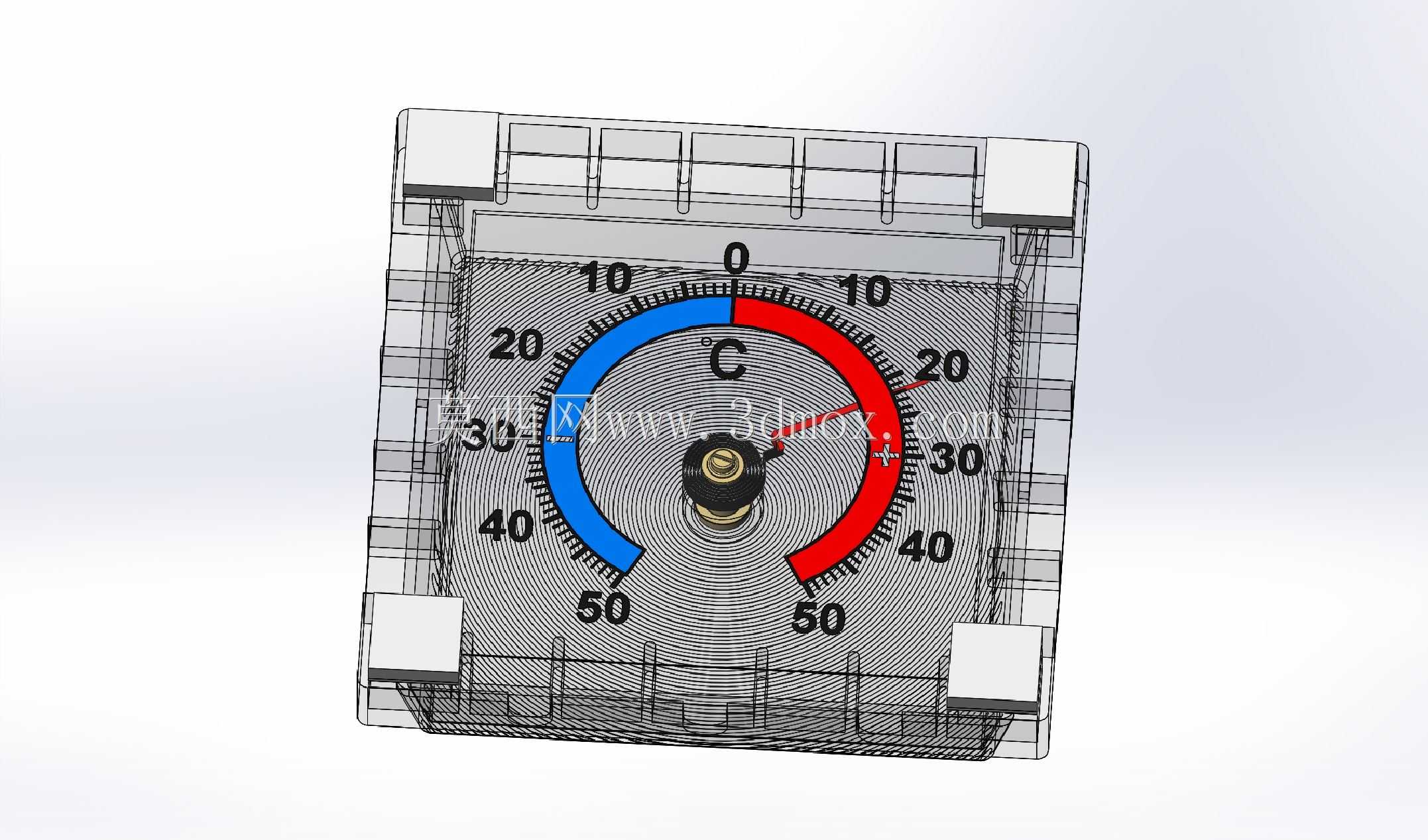

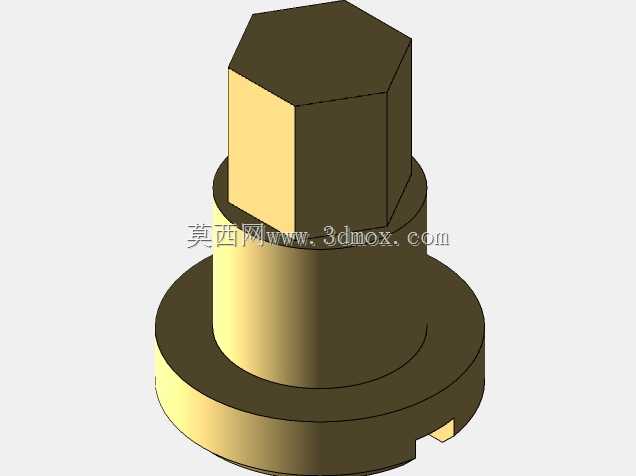

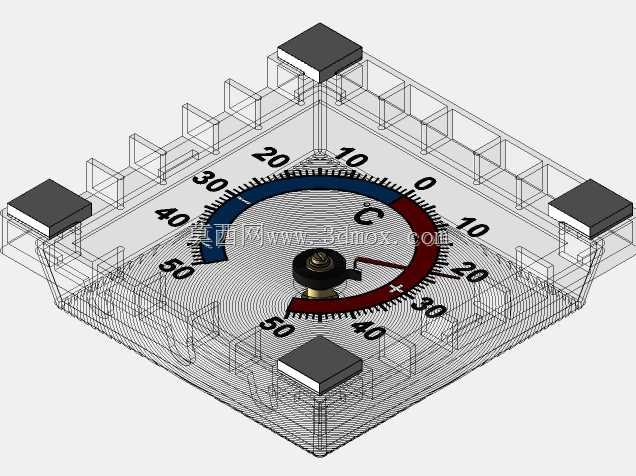

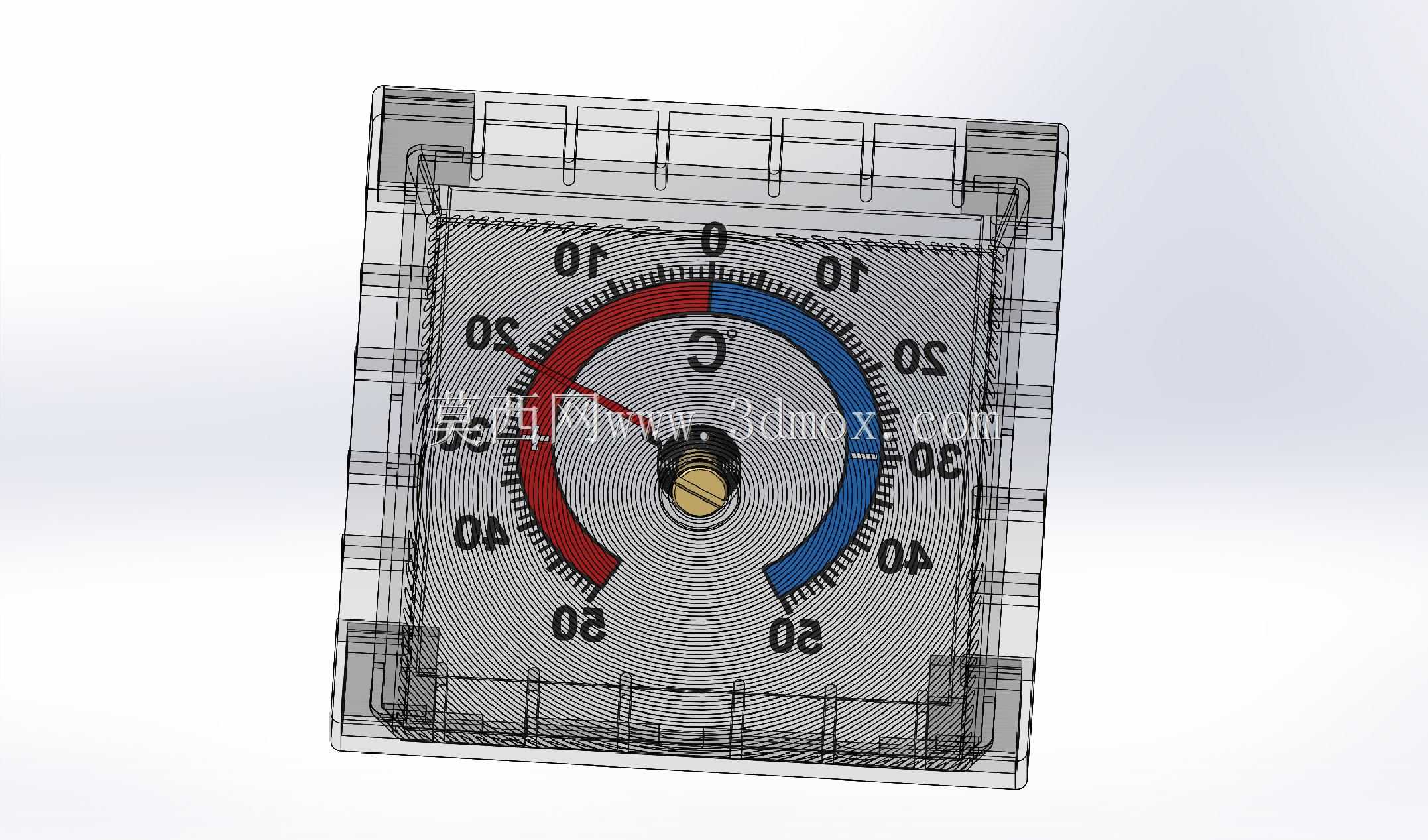

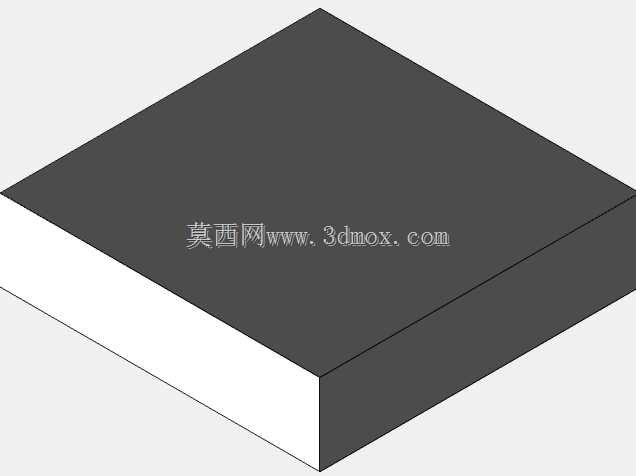

　　这款温度检测表头采用方形嵌入式安装结构，主体外壳做了卡扣式安装位设计，四个边角预留的凸起卡位可直接卡入设备面板的预留方孔，无需额外紧固件即可完成快速装配，适配常规工业控制柜、小型制冷加热设备、环境试验舱的面板安装需求，安装开孔尺寸匹配市面通用方形仪表开孔规格，安装后外露面与设备面板齐平，不会突出面板表面造成磕碰风险。表头的核心显示区域采用环形双刻度设计，蓝色刻度段覆盖零下50摄氏度到0摄氏度区间，红色刻度段覆盖0摄氏度到50摄氏度区间，刻度线采用蚀刻填漆工艺，每10摄氏度设置大刻度标识，每2摄氏度设置细分小刻度，配合中心转轴上的红色三角指针，可直观读取当前环境或介质温度，指针转轴处采用铜质轴套结构，降低转动阻尼同时提升耐磨性能，

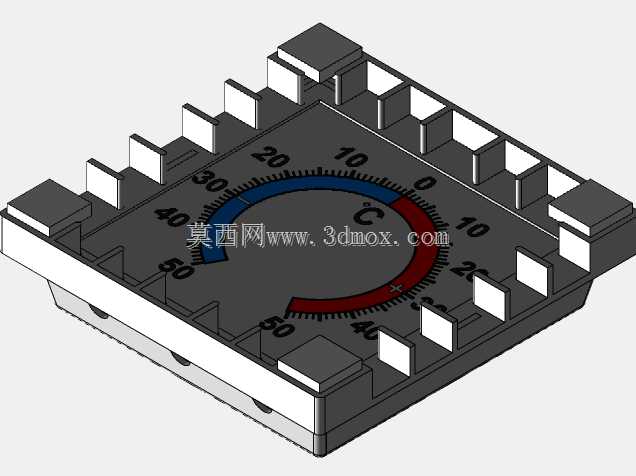

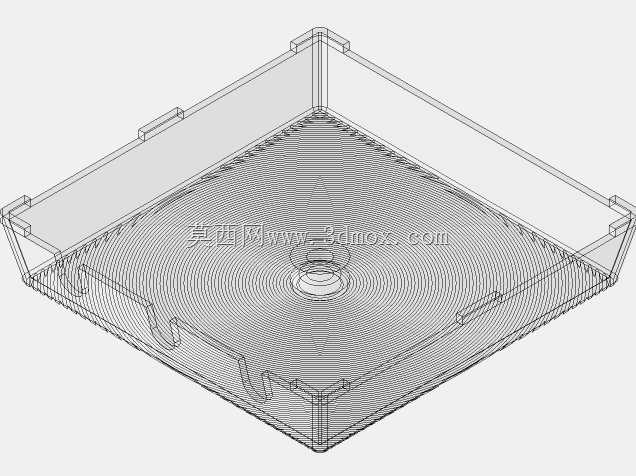

　　长期使用不会出现指针卡滞、偏移的问题。表头内部的感温元件通过弹性连接结构与指针传动组件相连，可适配不同长度的感温探针延伸安装，既可以直接测量设备内部空气温度，也可以通过外接探针测量管路内流体、固体表面的温度，适用场景覆盖工业设备运行温度监测、冷链运输箱体内部温度检测、小型实验装置温度实时显示、民用采暖制冷设备温度指示等多个领域。从结构设计层面来看，这款表头的外壳采用透明PC材质作为上盖，既可以清晰观察内部刻度与指针位置，也能起到防尘防水的防护作用，可适应车间多尘、存在少量凝露的使用环境，外壳底座采用ABS工程塑料注塑成型，壁厚均匀，四个边角做了加强筋处理，安装卡位处做了加厚设计，反复拆装也不会出现卡位断裂的问题。

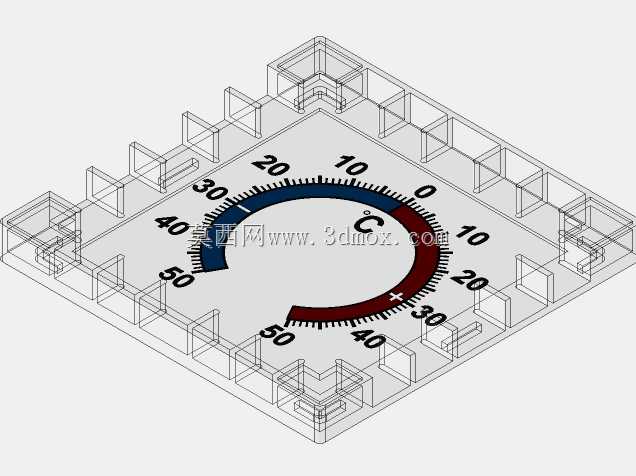

　　表头的内部刻度盘采用金属材质印刷，不会因为长期光照出现刻度褪色、标识模糊的情况，指针采用轻量化铝合金材质冲压成型，重量轻，转动惯量小，温度变化时指针响应速度快，不会出现明显的读数滞后。在安装边界设计上，表头嵌入面板后的背部突出长度控制在合理范围，不会占用设备内部过多的布线空间，背部预留的接线端子位置做了导向槽设计，感温线接入时可顺着导向槽完成接线，不会出现线缆弯折过度导致的线芯断裂问题。不同于圆形温度表头需要配套圆形开孔、安装后需要额外压圈固定的结构，这款方形表头的卡扣式安装结构可大幅提升面板装配效率，安装时仅需将表头从面板正面推入开孔，四个边角的卡扣会自动卡在面板背面，拆卸时仅需按压卡扣即可将表头从正面推出，维护更换十分便捷。

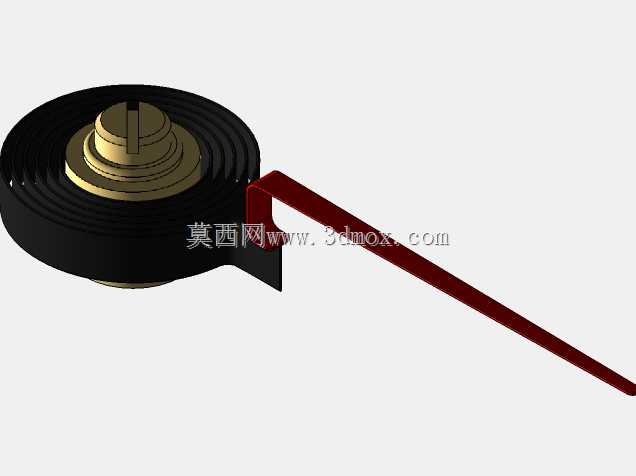

　　刻度盘的中心位置设置了摄氏度标识，读数直观，无需额外换算即可直接获取温度数值，红蓝双色的刻度区分设计，可让操作人员快速判断当前温度处于低温区间还是高温区间，在设备巡检过程中可快速识别温度异常状态，无需逐行读取刻度数值。表头的整体结构做了轻量化设计，整体重量较轻，安装在薄型面板上也不会因为自重导致面板变形，适配0.8毫米到2毫米厚度的金属或塑料面板安装，适用的设备类型十分广泛。从传动结构来看，这款表头采用双金属片感温驱动原理，无需外接供电即可完成温度测量与显示，属于无源检测仪表，不会因为设备断电失去温度指示功能，在设备断电检修过程中也可实时显示当前环境温度，避免检修人员接触高温或低温部件造成伤害。表头的透明上盖与底座之间采用卡扣式密封结构，配合一圈薄橡胶密封条，可达到IP54的防护等级，可阻挡日常飞溅的水滴与空气中的浮尘进入表头内部，保证内部传动结构长期运行的可靠性，不会因为灰尘堆积导致指针转动卡滞。
