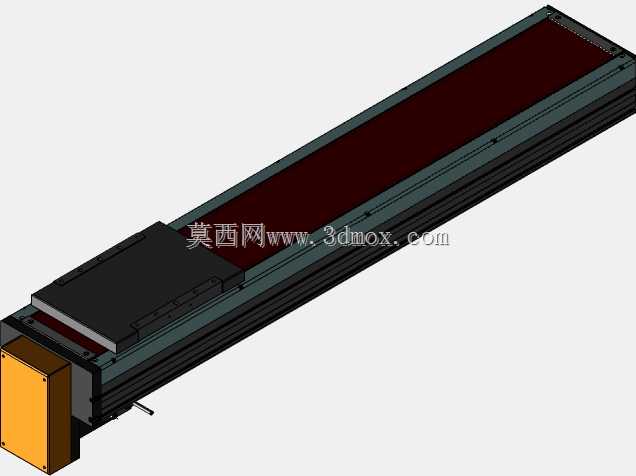

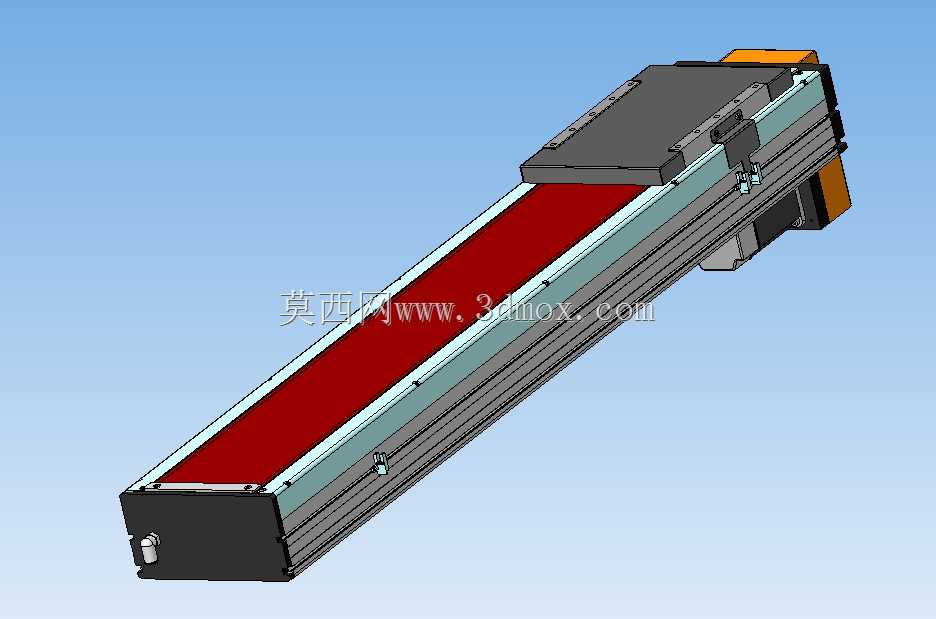

850mm行程底部驱动线性传动模组

　　这款线性传动模组的有效行程设定为850mm，驱动端布置在模组本体底部，和常见的端部直连驱动结构相比，底部安装的电机布局能大幅压缩模组整体轴向长度，在设备内部安装空间轴向尺寸受限的场景下，这种结构的适配性优势非常明显，比如3C电子行业的点胶工位、小型工件的移栽搬运工位，还有检测设备的探针移动轴，很多时候设备框架留给传动模组的轴向余量非常有限，常规端部装电机的模组往往会因为电机突出端超出安装边界无法使用，这种底部驱动的结构刚好能解决这类空间受限的安装痛点。从结构设计来看，这款模组采用全封闭的型材本体结构，侧面的密封钢带能有效阻隔车间环境里的切削碎屑、粉尘、切削液雾进入模组内部的传动区域，避免异物卡滞导轨滑块或者磨损传动部件，

　　在机加工自动上下料、打磨工位的工件移送这类粉尘、碎屑较多的生产场景里，全封闭结构的维护周期比开式滑台长三倍以上，能大幅降低日常运维的工作量。模组的滑动部分采用内置双导轨的支撑结构，相比单导轨支撑的滑台，双导轨的抗倾覆力矩能力更强，滑台在承受偏载载荷的时候，不会出现单侧滑块受力过大导致的爬行、磨损加快问题，在需要搭载末端执行器比如夹爪、焊枪、视觉相机的工位上，偏载是非常常见的载荷情况，双导轨的结构能保证滑台在全行程移动过程中的运行平稳性，重复定位精度不会因为长期偏载出现快速衰减。设计这款模组的三维模型时，首先要确认的就是安装边界尺寸，除了850mm的有效行程对应的本体总长，还要预留底部电机的安装空间、两端的极限位置缓冲块安装位、

　　原点传感器和正负限位传感器的安装位置，很多工程师在选型建模的时候容易忽略传感器和缓冲件的安装空间，导致模组装入设备后出现硬限位撞坏传动部件、传感器无法安装的问题。这款模组的滑台台面预留了标准的螺纹安装孔阵列，孔位间距按照通用工业标准设计，能直接适配市面上绝大多数标准的末端执行器安装板，不需要额外加工转接板，能减少设计阶段的零件数量，也能降低装配环节的累计误差。在传动结构的选型上，这款模组采用的是丝杆传动结构，相比同步带传动的线性滑台，丝杆传动的刚性更好，传动精度更高，适合需要精确定位的工位，比如工件的精准装配、检测工位的精准对位，当然丝杆传动的线速度相比同步带结构要低一些，所以这款模组更适合对定位精度要求高、

　　运行速度要求中等的应用场景，不适合长距离高速移送的工况。从安装方式来看，这款模组支持水平安装、垂直安装和侧装，不同安装方式下的额定载荷会有差异，垂直安装的时候需要额外考虑电机抱闸的配置，避免断电后滑台因为负载自重下滑，建模的时候要把抱闸电机的安装尺寸也考虑进去，避免后期更换电机的时候出现安装干涉。模组两端的端盖设计了可拆卸的维护窗口，日常维护的时候不需要把整个模组从设备上拆下来，只需要打开端盖就能对丝杆进行润滑、调整皮带张紧度（如果是带传动结构的话）、检查导轨的润滑情况，这种维护友好型的设计在工业设备里非常实用，能大幅减少设备停机维护的时间。在三维建模过程中，要重点还原模组的型材截面尺寸、滑台的安装孔位、电机的安装法兰尺寸、两端的安装固定孔位置，这些尺寸是设备整体装配时的关键配合尺寸，如果建模时出现偏差，会导致后续加工的安装板无法和模组匹配，整个传动机构的装配出现问题。另外，模组内部的行程限位块位置要和有效行程对应，建模时要体现出滑台在两个极限位置的状态，避免在做设备干涉检查的时候，误以为滑台能超出行程移动，导致整体布局出现错误。这款线性模组作为通用的直线传动部件，在非标自动化设备、专用机床的进给轴、包装设备的物料移送、检测设备的测试轴等场景都有广泛的应用，不同场景下对模组的负载、速度、精度要求不同，建模时保留完整的结构特征，能方便工程师在做选型设计时直接调用模型，快速完成设备的整体布局，减少重复建模的工作量。
