双挤出头铝型材框架FDM桌面级3D打印设备

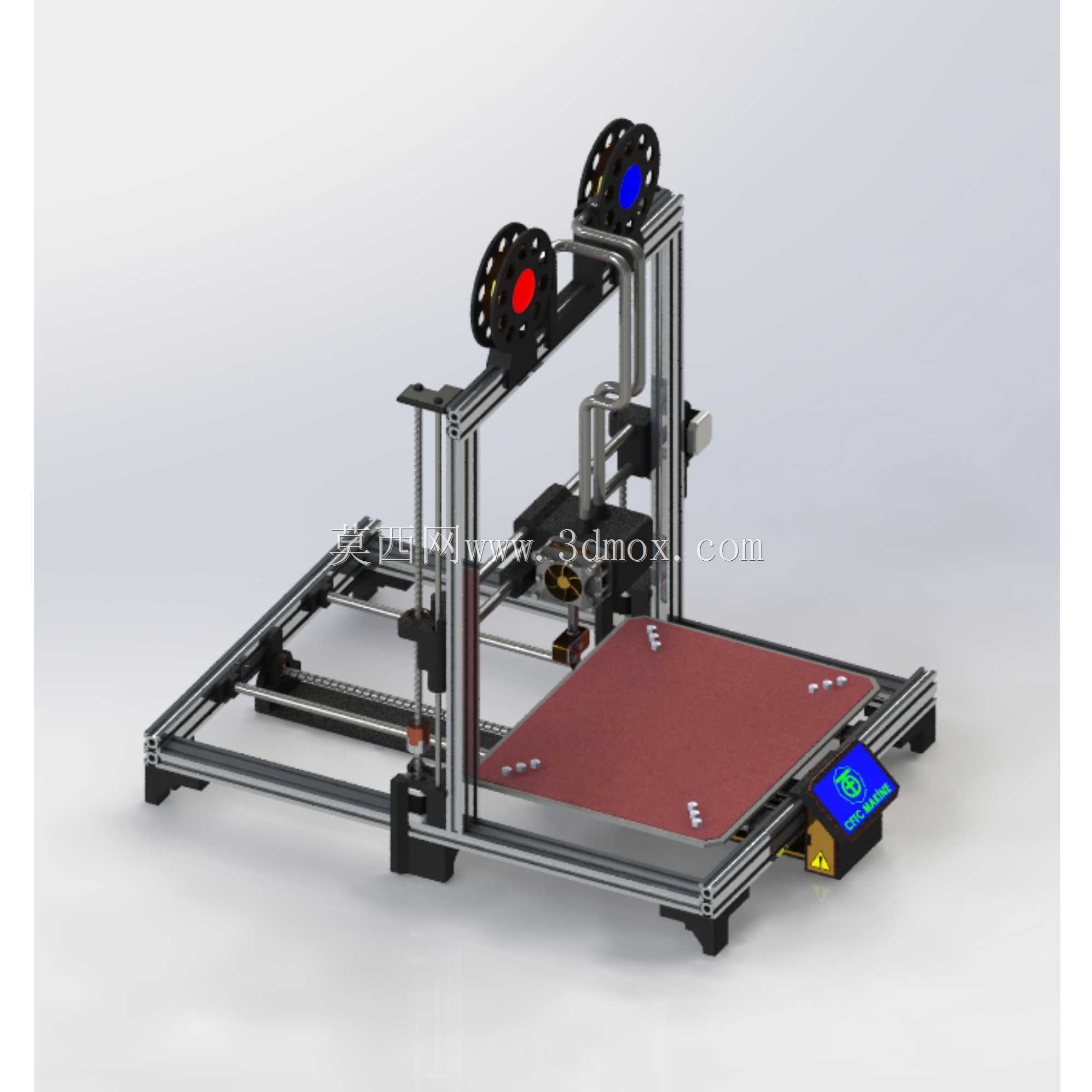

　　这款桌面级FDM成型设备采用标准欧标铝型材搭建主体框架，型材拼接处采用角码加内置螺栓的锁紧方式，无需复杂焊接工序，装配过程中可根据实际安装公差微调各轴的平行度，相比钣金焊接框架，铝型材方案的抗形变能力更适配桌面设备长期连续运行的工况，日常维护时拆解调整轴系也更便捷。设备的X轴采用双直线光轴搭配直线轴承的导向结构，挤出机构安装在同步带带动的滑台上，双挤出头的布局支持同时装载两种不同颜色或不同性能的打印耗材，可实现双色模型打印或是水溶性支撑材料的搭配使用，挤出头末端的散热风道采用斜向出风设计，能精准对准喷嘴下方的模型冷却区域，避免PLA等耗材打印时出现的层间坍塌问题。Z轴采用双丝杆同步传动结构，两根丝杆分别布置在X轴横梁的两端，

　　由同一台步进电机通过同步带联动驱动，可避免单丝杆驱动带来的横梁倾斜问题，保证打印平台升降过程中全程保持水平状态，打印大尺寸模型时不会出现层厚不均的瑕疵。打印平台采用钢化玻璃作为成型面，表面贴覆磨砂柔性贴膜，模型打印完成后待平台冷却即可轻松取下，无需借助铲刀等工具撬动，平台底部布置三个调平旋钮配合弹簧预紧结构，手动调平时可通过旋钮调整平台四角与喷嘴的间距，配合设备自带的限位触发调平流程，可快速完成平台水平度校准，平台下方的加热模块可将成型面加热至110摄氏度，适配ABS、PETG等需要热床的耗材打印需求，避免模型底部因冷却收缩出现翘边问题。设备的Y轴导向结构布置在底座框架上，打印平台通过同步带带动沿Y轴方向往复运动，

　　底座底部安装四个可调式橡胶脚杯，可根据放置桌面的平整度调整脚杯高度，抵消桌面不平整带来的框架晃动，降低设备运行时的共振噪音。控制模块集成在底座前端的独立仓体内，正面搭载一块小型彩色显示屏配合旋转编码器按键，可脱机完成模型选择、参数调整、打印启停等操作，无需全程连接电脑，仓体侧面预留SD卡插槽与USB接口，支持多种模型文件导入方式，控制板的散热片外露布置，配合仓体的通风间隙可保证长时间运行时电子元件的温度处于合理区间。设备的走线全部沿铝型材的内置槽道布置，通过线卡固定在型材内壁，避免运动过程中线缆与运动部件发生剐蹭磨损，所有运动轴的限位开关均采用光电式触发方案，相比机械触点开关的触发精度更高，长期使用不会出现触点氧化失效的问题。

　　从实际应用场景来看，这款设备可覆盖手板件打样、教学实训、创意模型制作、小批量定制零件生产等需求，整体安装边界控制在桌面设备的合理尺寸范围内，不需要占用过大的工作台空间，框架的模块化设计也支持使用者后续根据需求扩展更大尺寸的成型平台，或是加装自动调平传感器、断料检测模块等升级配件，各零部件均采用通用标准件，后期更换维护不需要定制特殊配件，使用成本更低。设计过程中优先考虑了装配的便捷性与运行的稳定性，所有运动部件的安装位置都预留了调整余量，装配时不需要专用工装即可完成各轴的同轴度、平行度校准，框架的铝型材选型经过刚度校核，在Z轴升至最高位置时，横梁的形变量控制在0.1mm以内，可保证全打印行程内的成型精度。
