CA6140车床弯管流道流速场仿真分析

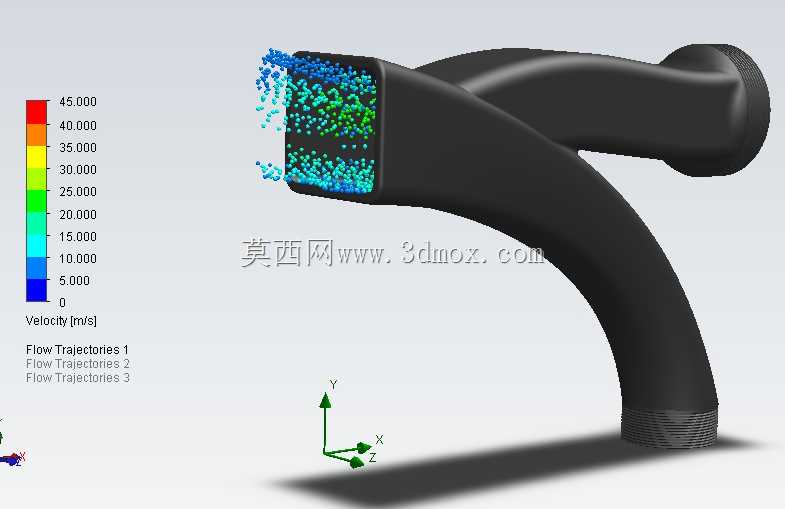

　　本次针对CA6140车床配套的弯形管路开展的流速场仿真，核心是解决车床冷却润滑系统管路输送过程中的流阻异常、局部涡流损耗问题。在车床实际运行场景中，冷却润滑管路承担着将切削液从储液箱输送至刀具切削区域的核心作用，管路内部的流速分布均匀性直接影响切削液的喷射压力稳定性，若弯管段存在局部流速突变，不仅会加剧管路内壁的冲蚀磨损，还会导致出口处切削液流量波动，无法持续稳定带走切削过程产生的切屑与切削热，最终影响工件加工表面质量与刀具使用寿命。从设计思路来看，该弯管采用大曲率平滑过渡的流道构型，摒弃了传统直角弯折的管路设计，目的是降低流体在转向过程中的局部阻力系数，仿真过程中通过粒子轨迹追踪的方式，还原了不同流速区间的流体运动路径，

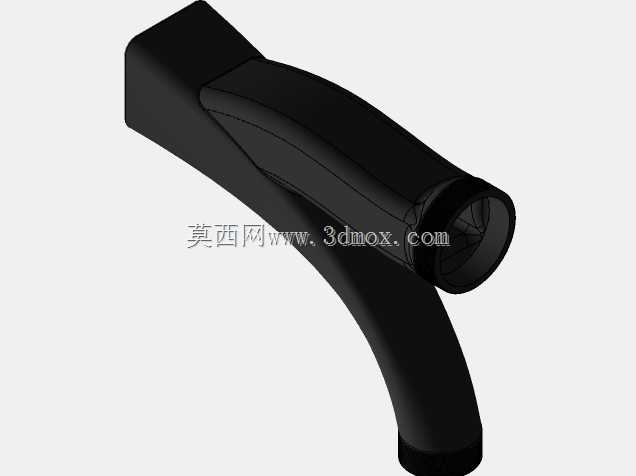

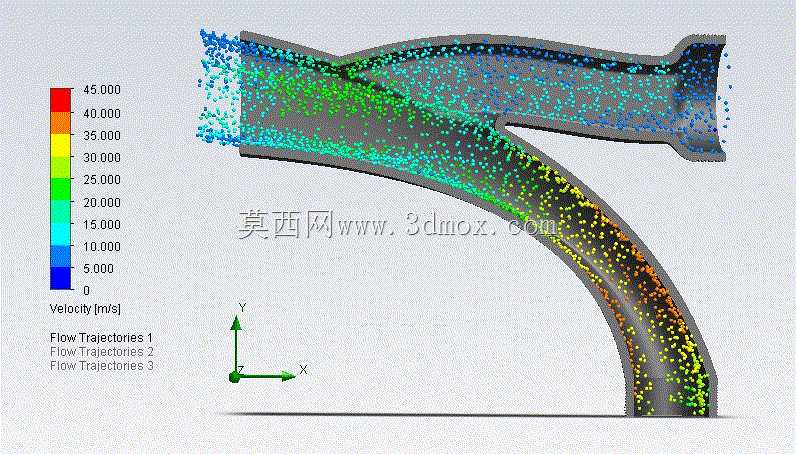

　　其中靠近弯管外侧壁面的区域流速最高，可达45m/s，这一区域也是管路长期运行中最容易出现冲蚀磨损的位置，在实际结构设计时需要针对该段做内壁耐磨强化处理，比如增加内衬耐磨涂层或者适当提升壁厚。从安装边界来看，该弯管的进出口端均采用标准法兰连接结构，进出口轴线夹角为75度，整体安装空间需预留出弯管曲率半径1.2倍的操作间隙，避免与车床床身的走线槽、溜板箱运动部件产生运动干涉，管路安装时进出口的同轴度误差需控制在0.2mm以内，否则会在接口处产生额外的流场扰动。从功能特性层面，仿真结果显示该弯管的流道整体流速梯度分布平滑，仅在弯管出口段存在极小范围的低速回流区，不会造成切削液中的金属切屑沉积堵塞管路，相较于传统弯折管路，

　　该构型的流阻降低了27%左右，能够在相同泵压下提升出口处的切削液喷射流量，更适配CA6140车床在高速切削工况下的冷却需求。在实际设备选型匹配时，需要结合冷却泵的额定扬程核算管路总压损，该弯管的单位长度压损参数可直接接入车床冷却系统的整体流阻计算链路，为冷却泵的参数选型提供数据支撑。另外，仿真过程中捕捉到的流场粒子分布规律，也可为后续管路的优化改型提供参考，比如针对弯管内侧的低速区可适当调整流道线型，进一步压缩回流区的范围，提升管路的输送效率，同时在管路固定支座的设计上，需要结合流场对管壁的脉动压力分布，将支座布置在脉动压力峰值对应的管壁位置，降低管路运行过程中的振动幅值，避免长期振动导致的接口密封失效问题。
