立式多滤筒工业除尘吸咐设备结构模型

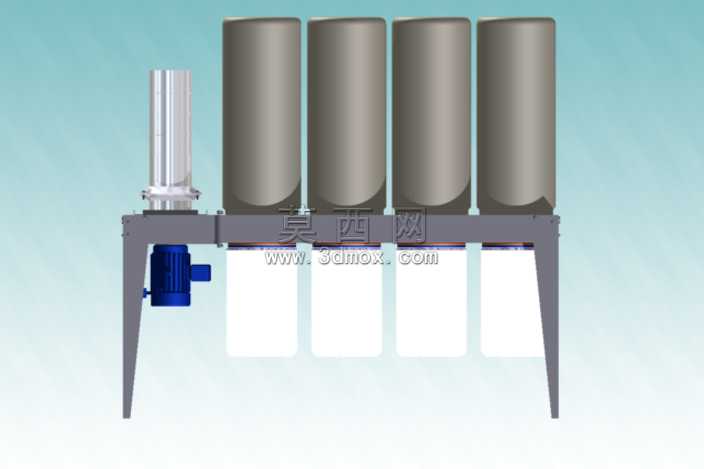

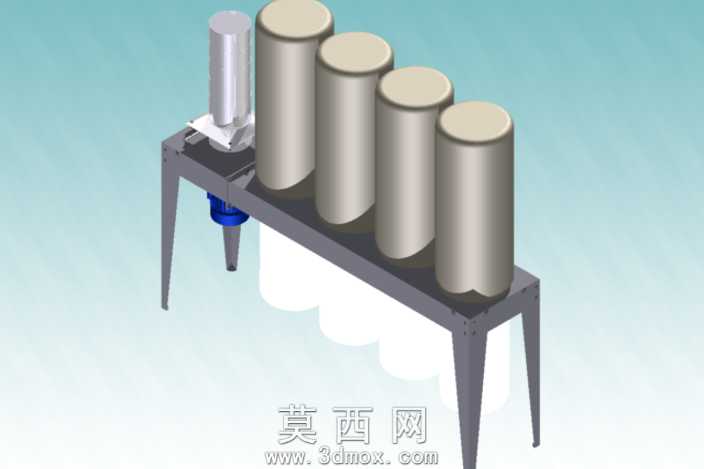

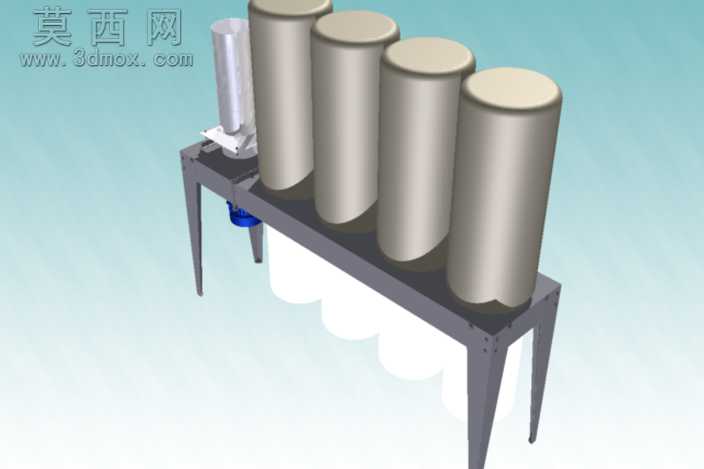

本模型为立式多滤筒工业吸尘吸附设备的三维结构模型，采用主流三维机械设计软件完成全参数化建模，整体装配逻辑清晰，各部件间配合关系完全参照实际工业设备的生产装配标准搭建，无干涉错位问题，可直接用于结构验证、方案展示与教学演示场景。模型主体采用立式框架支撑结构，底部为四条倾斜式金属支腿，支腿与上部承载框架采用焊接式连接结构设计，框架上方横向排布四个等规格圆柱形滤筒，滤筒顶部为密封式端盖结构，滤筒与框架安装位设置有密封胶圈卡槽结构，保证工作状态下的腔体密封性。滤筒组左侧设置独立的进气预处理腔体，腔体下方连接有离心式动力发生单元，对应实际设备中的引风组件，为含尘气体的流动提供动力源。建模过程中对滤筒的褶皱过滤层结构做了简化等效处理，既保留了滤筒的外形特征与安装尺寸，又控制了整体模型的面数，保证模型在普通配置的设备上也能流畅打开浏览。材质渲染阶段，框架与支腿采用哑光灰色金属材质，模拟工业设备常用的碳钢喷塑表面效果，滤筒筒体采用哑光银灰色金属质感，还原镀锌滤筒的真实视觉表现，动力单元采用深蓝色工程塑料与金属结合的材质表现，进气腔体采用亮面银色金属材质模拟不锈钢加工件的表面效果。设计思路上参考了工业场景中常用的多滤筒脉冲除尘设备的布局逻辑，采用下进风上过滤的气流走向结构，含尘气体从设备下部进入腔体后，大颗粒粉尘在重力作用下直接落入下部集尘区域，细小粉尘随气流穿过滤筒时被滤料拦截，洁净气体从滤筒上部汇集后排出，整体结构紧凑，占地面积小，多滤筒并联的设计可以在较小的占地空间内获得更大的过滤面积，提升设备的处理风量。模型完整还原了设备的外部安装结构、各部件的连接位置关系，可作为同类除尘设备开发设计的参考基础，也可用于工业环保设备的展示动画制作场景。
